德国DOLD 多德 原厂继电器

作为控制元件，概括起来，继电器有如下几种作用：

1）扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。

2）放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。

3）综合信号：例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。

4）自动、遥控、监测：例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。

继电器的测试编辑

继电器是智能预付费电能表中的关键器件，继电器的寿命在某种程度上决定了电表寿命，该器件性能好坏对智能预付费电能表运行至关重要。而国内、外继电器生产厂家众多，生产规模相差较大，技术水平相距悬殊，性能参数千差万别，因此，电能表生产厂家在继电器检测选型时必须有一套完善的检测装置，以保证电表质量。同时，电网也加强了智能电能表内继电器性能参数抽样检测，同样需要相应的检测设备，检验不同厂家生产的电表质量。然而，目前继电器检测设备不仅检测项目比较单一，检测过程不能实现自动化，检测数据需要人工处理和分析，检测结果具有各种随机性、人为性，而且，检测效率低，安全性也得不到保证[1]。

近两年来，电网逐步规范了电表技术要求，制定相关行业标准以及技术规范，这为继电器参数检测提出了一些技术难题，如继电器的负载通断能力、开关特性测试等。因此，迫切需要研究一种设备，实现继电器性能参数的综合检测[1]。

根据继电器性能参数测试要求，测试项目可以分为两大类，一是不带负载电流的测试项目，如动作值、触点接触电阻、机械寿命；二是带负载电流的测试项目，如触点接触电压、电寿命、过负荷能力。

主要测试项目简单介绍如下：（1）动作值。继电器动作时所需电压值。（2）触点接触电阻。触电闭合时，两触头之间的电阻值。（3）机械寿命。机械部分在不损坏的情况下，继电器反复开关动作次数。（4）触点接触电压。触电闭合时，触电回路中施加一定负载电流，触点间电压值。（5）电寿命。继电器驱动线圈两端施加额定电压，触点回路中施加额定阻性负载时，每小时循环小于300次、占空比1∶4条件下，继电器的可靠动作次数。（6）过负荷能力。继电器驱动线圈两端施加额定电压，触点回路中施加1．5倍额定负载时，动作频率（10±1）次/分条件下，继电器可靠动作次数[1]。

可靠性

继电器可靠性的影响因素

1.环境对继电器可靠性的影响：继电器工作在GB和SF下的平均故障间隔时间高,达到820000h,而在NU环境下,仅60000h[2]。

2质量等级对继电器可靠性的影响：当选用A1质量等级的继电器时,平均故障间隔时间可达3660000h,而选用C等级的继电器平均故障间隔时间为110000,其间相差33倍,可见继电器的质量等级对其可靠性能的影响非常大[2]。

3触点形式对继电器可靠性的影响：继电器的触点形式也会对其可靠性产生影响,单掷型继电器的可靠性都高于相同刀数的双掷型继电器,同时随刀数的增加可靠性逐渐降低,单刀单掷继电器的平均故障间隔时间是四刀双掷继电器的5.5倍[2]。

4结构类型对继电器可靠性的影响：继电器结构类型共有24种,不型均对其可靠性产生影响[2]。

5温度对继电器可靠性的影响：继电器工作温度范围在-25～70℃之间。随着温度的升高,继电器的平均故障间隔时间逐渐下降[2]。

6动作速率对继电器可靠性的影响：随着继电器动作速率的提高,平均故障间隔时间基本呈指数型下降趋势[2]。因此,若设计的电路要求继电器的动作速率非常高,那么在电路维修时就需要仔细检测继电器以便及时对它更换[2]。

7电流比对继电器可靠性的影响：所谓电流比是继电器的工作负载电流与额定负载电流之比。电流比对继电器的可靠性影响很大,尤其当电流比大于0.1时,平均故障间隔时间迅速下降,而电流比小于0.1时,平均故障间隔时间基本不变,因此在电路设计时应选用额定电流较大的负载以降低电流比,这样可保证继电器乃至整个电路不因工作电流的波动而使可靠性降低。

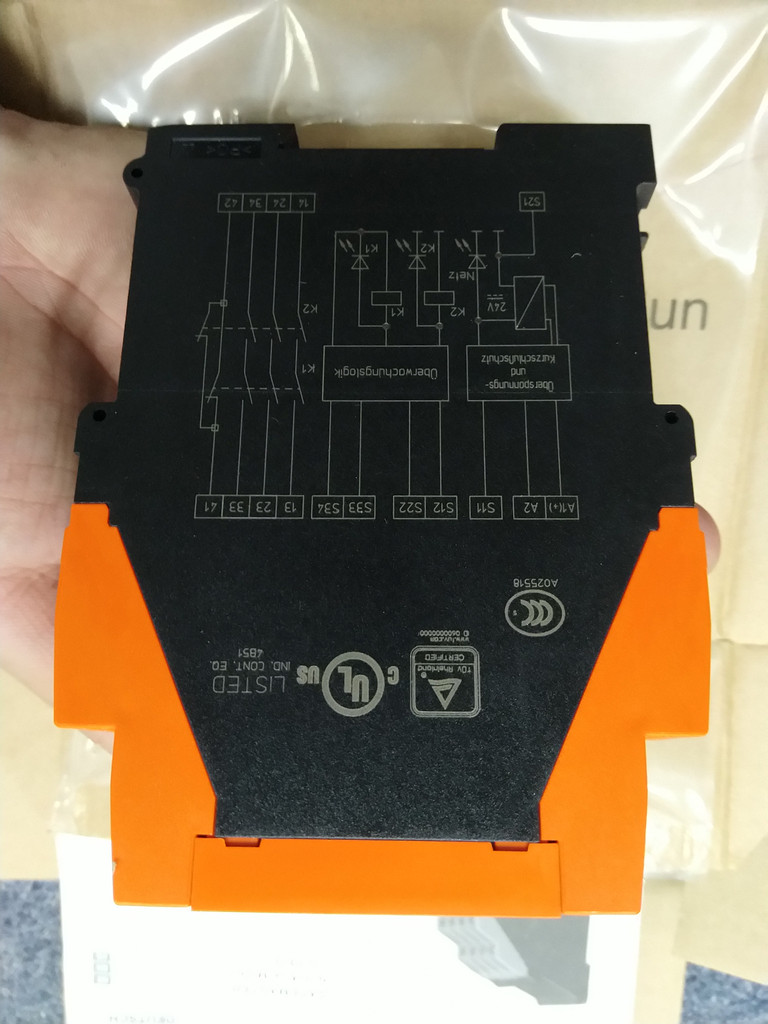

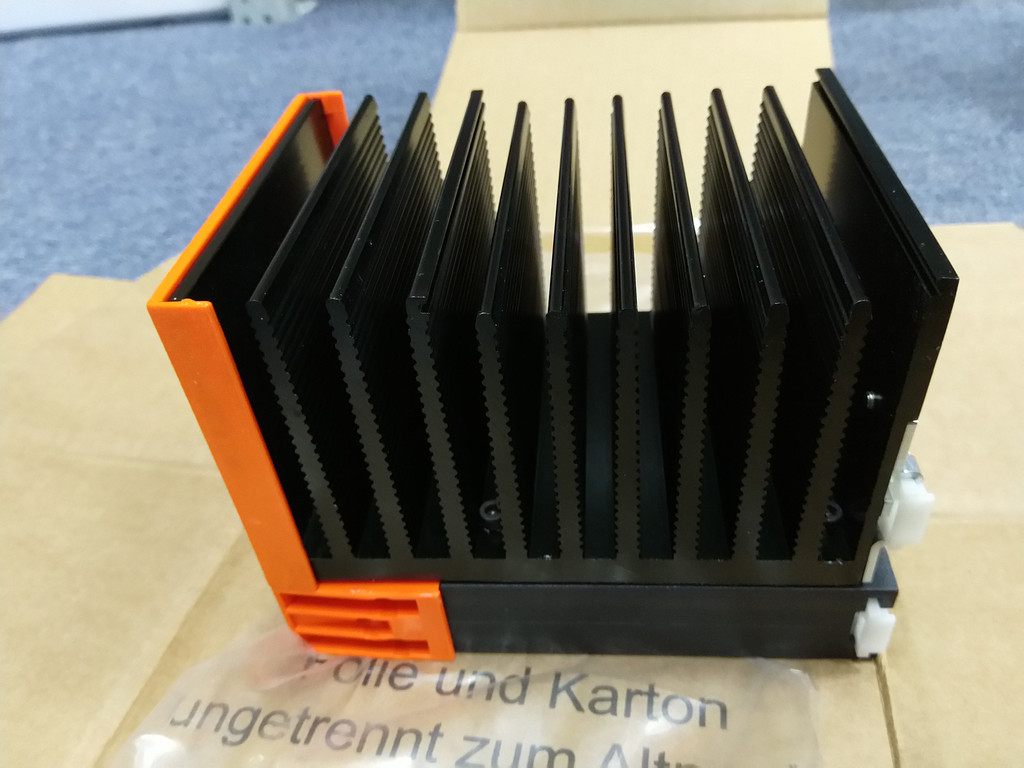

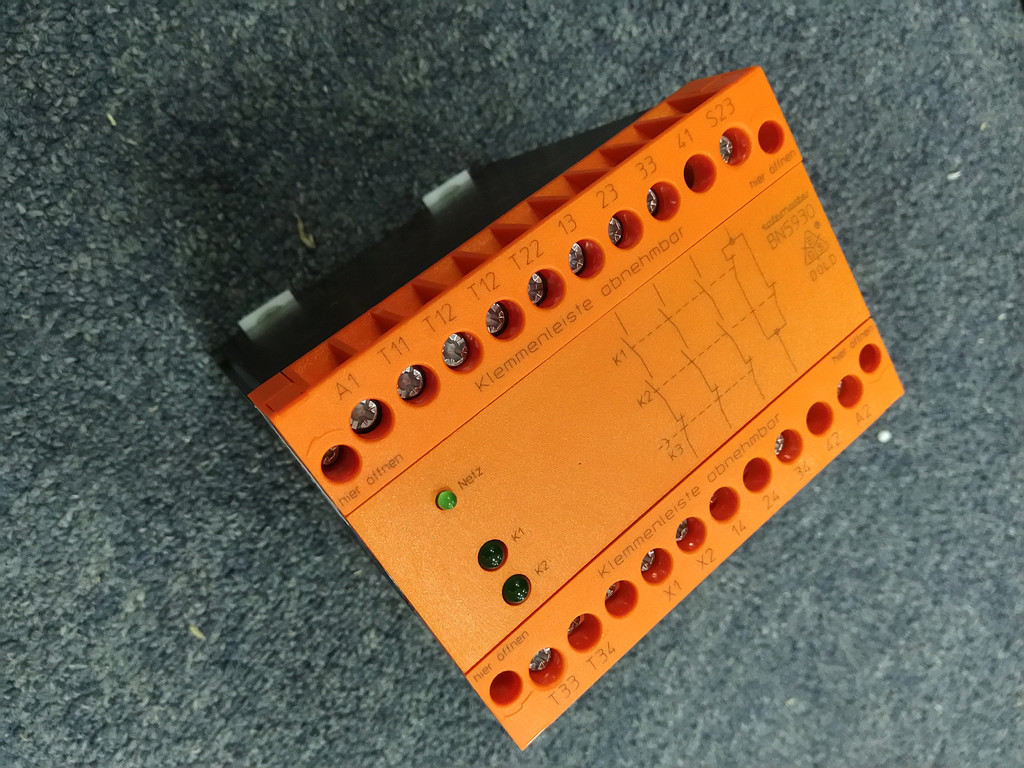

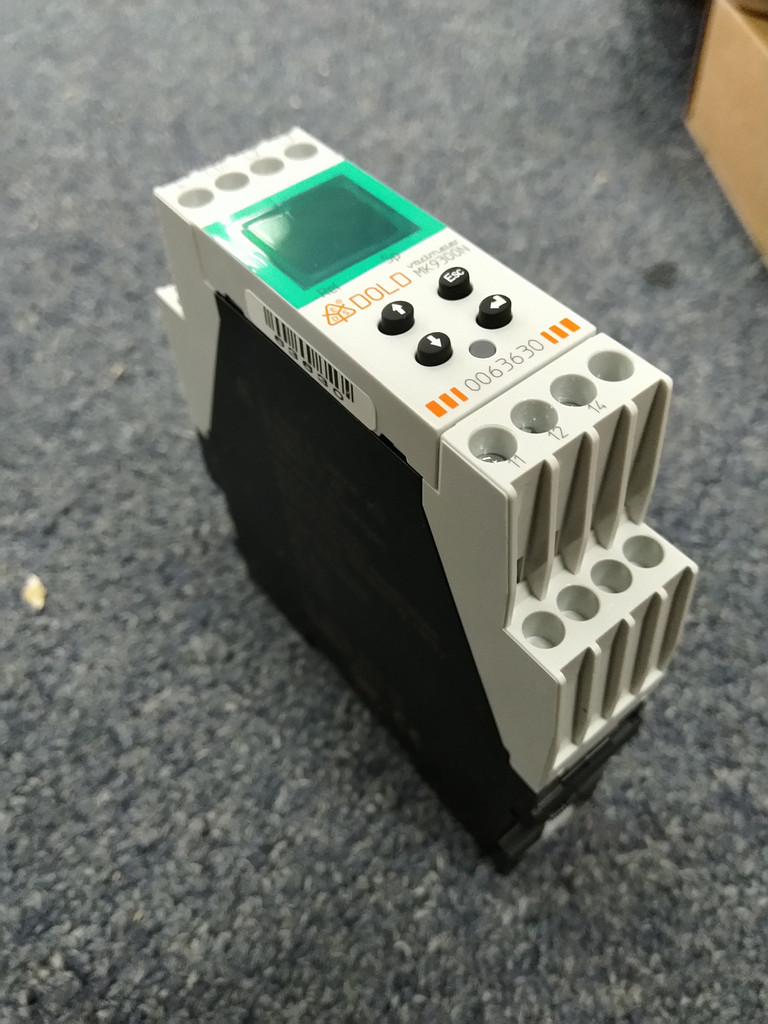

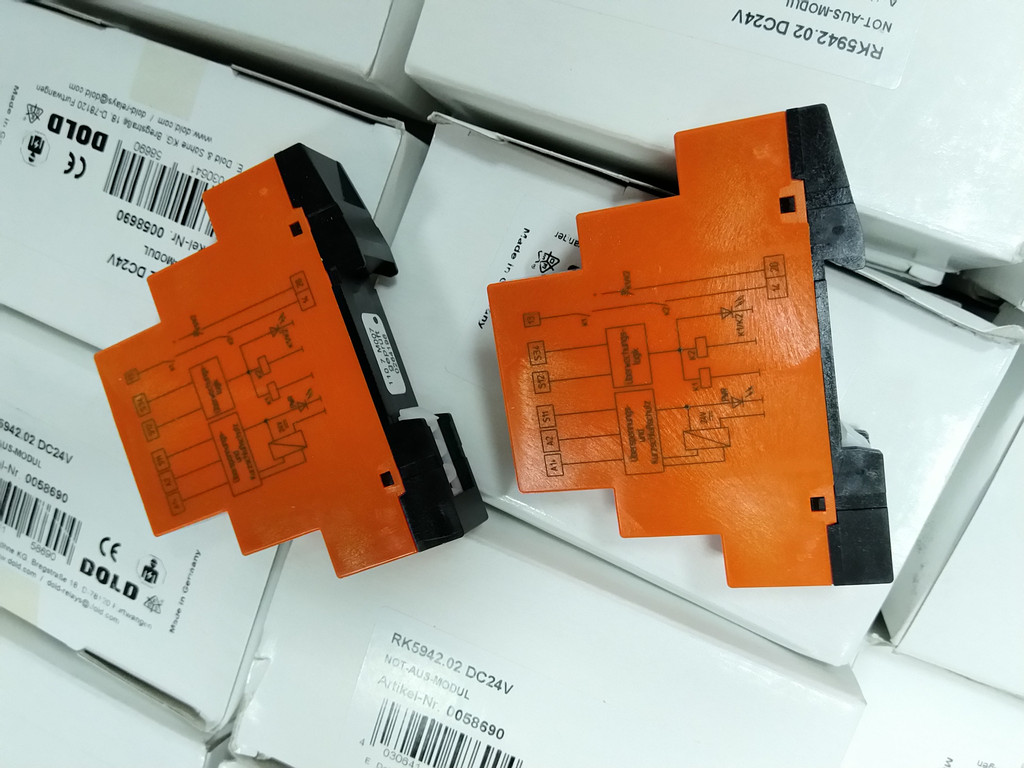

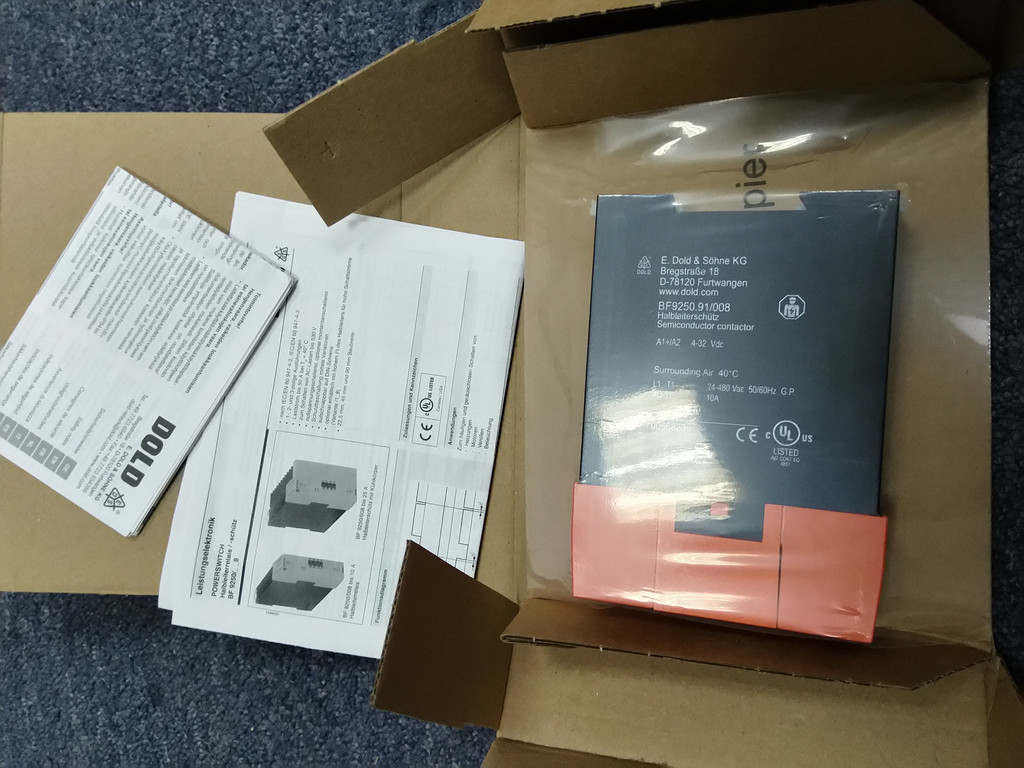

产品实图：
