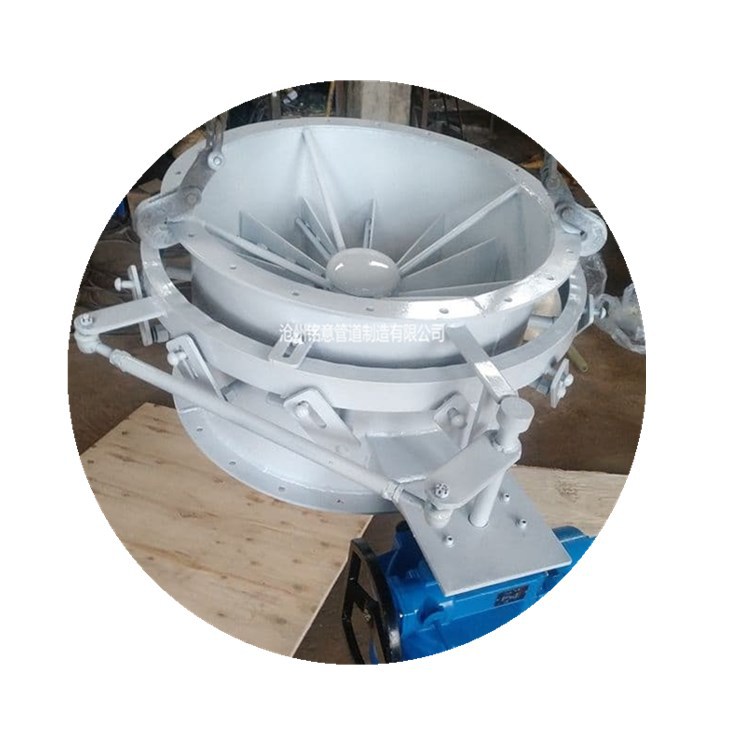

1100mm 花瓣式调风门 调节阀自动调节

因市场变动，每个客户对于产品细节的要求不同，订单价请以实际确认为准，欢迎来电咨询！

沧州铭意管道制造有限公司

CANGZHOU MY PIPE FITTING MANUFACTURING CO., LTD

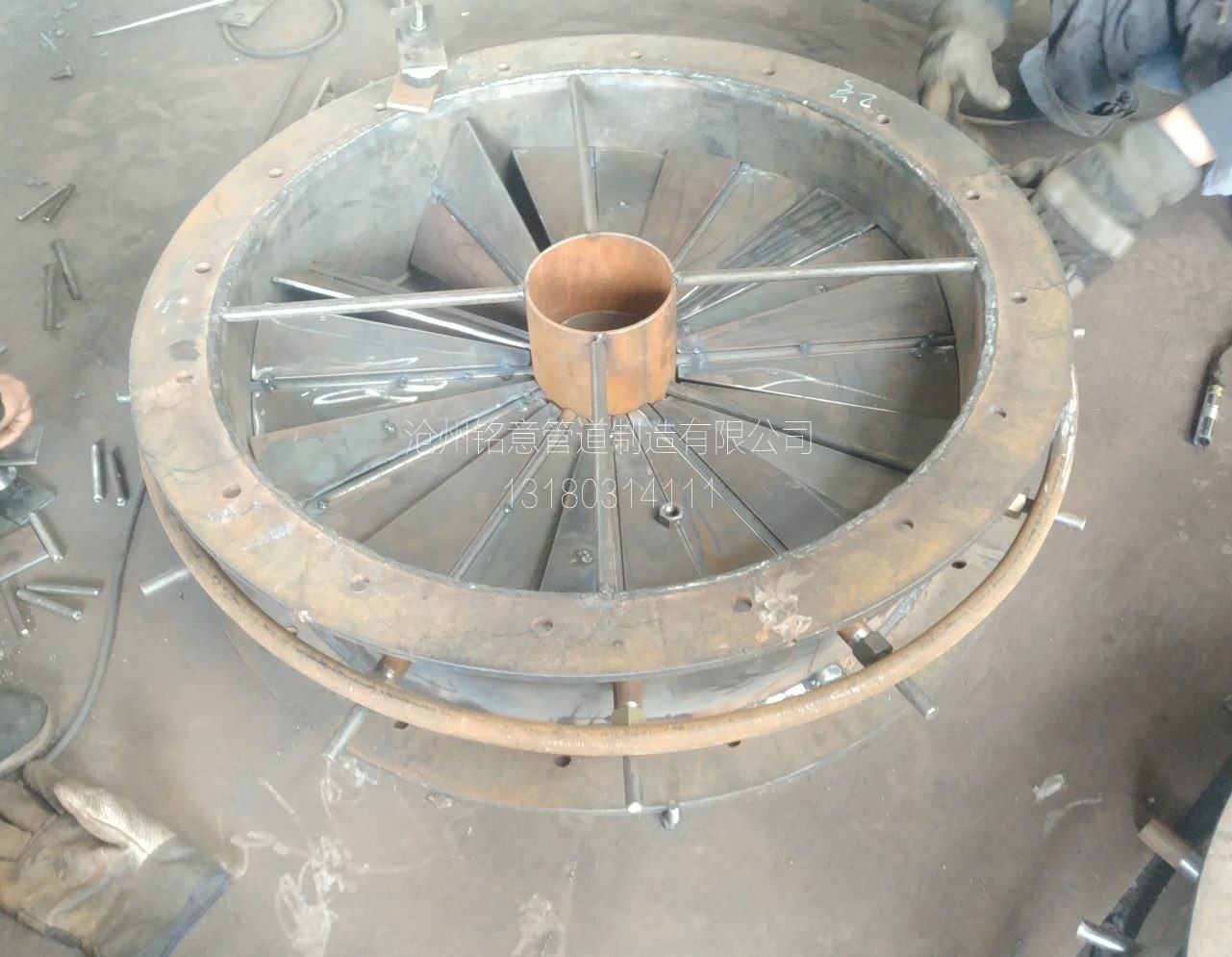

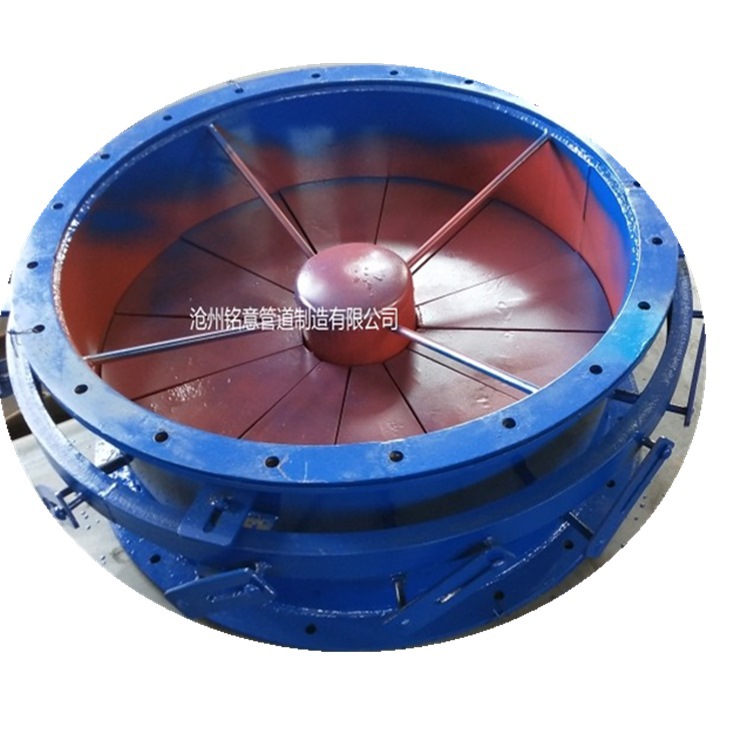

铭意产品名称：风机进口调风门

尺寸可以定做

常规尺寸有

300 400 500 600 700 800 900 1000  1600

G4-73与Y4-73型锅炉通、引风机适用于火力发电厂中2~670T/h蒸气锅炉的通、引风机系统。在无

其它特殊要求时，G4-73亦可用于矿井通风及一般通风。通风机输送的介质为空气，高温度不得

超过80℃；引风机输送的介质为烟气，温度不得超过250℃。通风机与引风机制成单吸入、各有

~29.5D共13个机号。在引风机前，加装除尘装置，以尽可能减少进入风机中烟气的含尘

量。根据一般电厂使用怪不情况，除尘效率不得低于。风机传动方式为D式，均采用弹性联

轴器传动。风机主要由叶轮、机壳、进风口、调节门及传动部分组成。叶轮：由12片后倾机翼斜

切的叶片焊接于弧锥形的前盘与平板形的后盘中间。同一号的通、引风机叶轮结构相同。机壳：

机壳是用普通钢板焊接而成的蜗形体。单吸入风机的机壳作成三种不同形式：№8~12D机壳作成

整体结构，不能拆开14~16D机壳作成两开式18~29.5D机壳作成三开式。对引风机、蜗

形板作了适当加厚以防磨。进风口：收敛、流线型的进风口制成整体结构，用螺栓固定在风机入

口侧。沧州铭意管道调节门：用以调节风机流量的装置，轴向装在进风口前面。调节范围由0°(全

开)到90°(全闭)。传动部分：传动部分的主轴由钢制成，本风机均采用滚动轴承。轴承箱有两

种形式：8～16D用整体的筒式轴承箱：18～29.5D用二个的枕式轴承箱。轴承箱上装

有油位指示器和测温接口。润滑油采用L-AN46机械油，加入油量按油位标志的要求。引风机备有

水装置，因此，须加装输水管，耗水量随气温不同而异，一般按0.5～1m3/h考虑。

铭意风机的性能与选择:

 1）、风机性能一般均指在标准状态下输送空气的性能。通风机的指定状态为大气压力：

Pa=101325Pa，气体温度：t=20℃,介质密度：ρ=1.2kg/m3，引风机的指定状态为大气压力：

Pa=101325Pa，气体温度：t=200℃,介质密度：ρ=0.745kg/m3。性能表中性能均指调节门叶片为

全开0℃时的性能。订货时以性能表为准。

2）、当实际使用状态与性能表中所指进气状态不同，则把实际使用状态的性能换算到指定进

气状态的性能，然后根据换算性能选择风机

铭意手动圆风门是用圆形门板作启闭元件，并随阀轴转动，以实现全开，全关的一种阀门。

手动圆风门在全闭状态下的走漏率小于；工作压力小50KPa;工作温度小于400度。

手动圆风门适用于煤粉.烟、尘、气等介质；工作温度小于450度。

DD41系列手动圆风门有普通型及耐磨型可供用户选用，以保证不一样工况的需求，进步风门的使用寿命。方风门有从单轴到六轴多种形式供选用。

手动圆风门开启和关闭为90°角行程，启闭时间≤60S（可根据用户要求选定）。

手动圆风门结构为圆形挡板式结构，较大规格通径的手动圆风门可设计成数个叶片,外部设计有连杆机构，使数个叶片同步开启或关闭。

铭意手动风门

手动风门分为手动方风门和手动圆风门，有单轴、多轴二种形式，安装位置允许水平或垂直布置。适用于煤粉、烟、尘、气等介质；工作温度≤550℃，压力≤0.35MPa，全闭状态下的泄漏率。风门可使系统某一管路介质全部流通/截断或介质流量随控制而变化。对于口径较小的风门，它具有截流及调节介质流量两个功能，对于口径很大的手动风门，其调节功能不太明显，主要应用它的截流功能。该风门具有启闭转动灵活，驱动力矩小，热态不会卡死，密封严密，并可承受系统中较高压力、温度的优点。
