风机调风门 风机配件,花瓣式调节调节风门,Y4-73

因市场变动，每个客户对于产品细节的要求不同，

沧州铭意管道制造有限公司

CANGZHOU MY PIPE FITTING MANUFACTURING CO., LTD

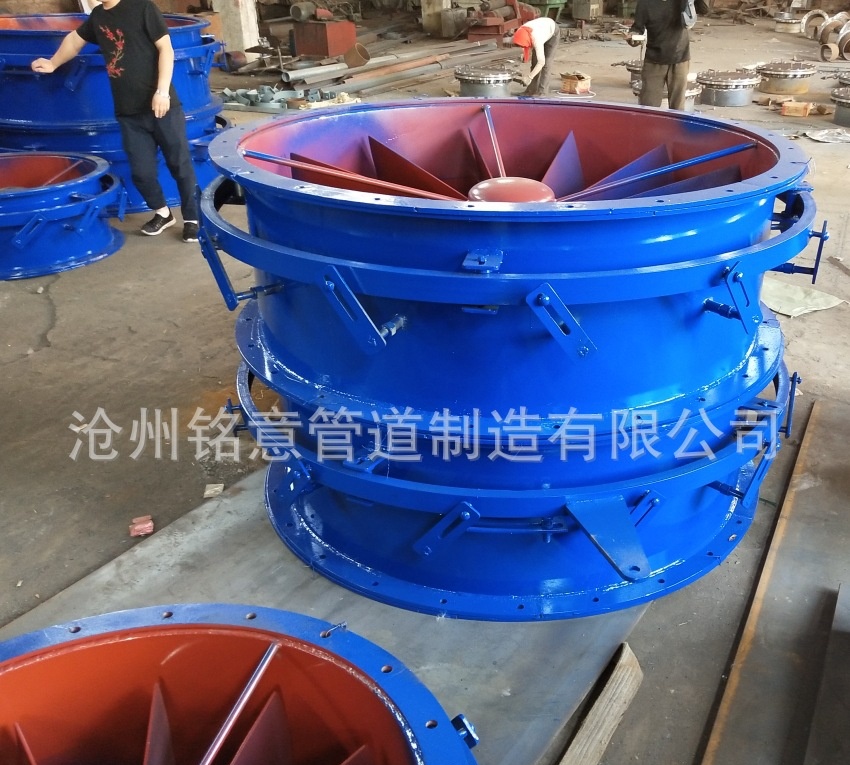

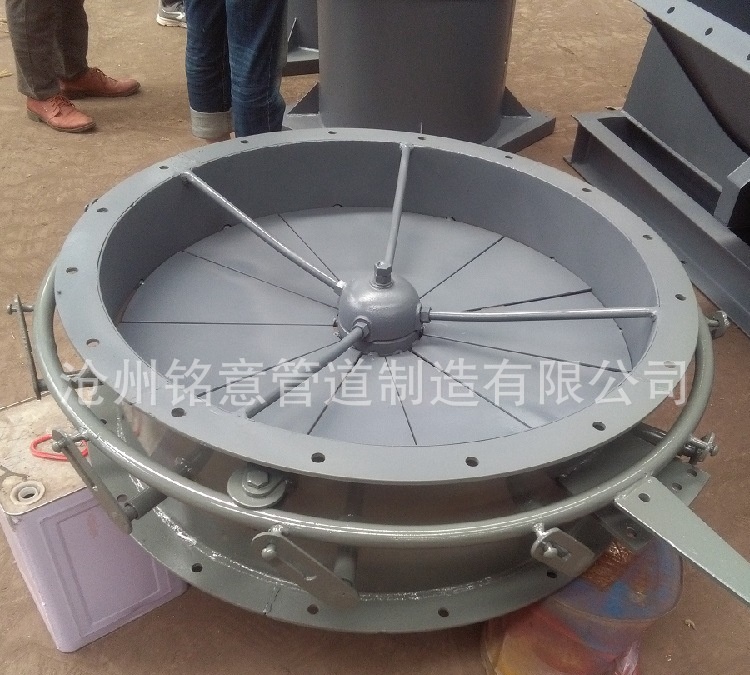

沧州铭意管道制造有限公司加工花瓣式调节风门。

 花瓣式调节风门是配合风机进口风箱使用的风门。

烟风煤粉管道门类：

 圆风门，圆形关闭型挡板门，风道拉链式蝶阀，电动圆风门，气动圆风门，多叶片钢制圆风门，方风门，方形关闭型挡板门，电动方风门，挡板式隔绝门，挡板式调节门，插板式隔绝门，电动插板式隔绝门，气动插板式隔绝门，手动插板式隔绝门，插板门，电动.手动插板门，煤矿用插板门，双插板气动热风隔绝门，翻版式隔绝门，百叶窗式挡板门，气密封式挡板门，双层挡板门，煤粉管道气动插板门，入口烟气脱硫挡板门，出口烟气脱硫挡板门，旁路烟气脱硫挡板门，煤闸门，防爆门，圆形防爆门，重力防爆门，斜面防爆门，水平安装重力防爆门，垂直安装重力防爆门，水平布置重力防爆门，垂直布置重力防爆门，卸料阀。煤粉仓用重力防爆门，风机进口风箱；花瓣式调节风门。

 说明：

1.圆风门按公称通径区分，编制规格定dn100-dn1400等18种。

2.风门的位置允许水平或垂直布置

铭意产品名称：风机进口调风门

尺寸可以定做

常规尺寸有

300 400 500 600 700 800 900 10001600

G4-73与Y4-73型锅炉通、引风机适用于火力发电厂中2~670T/h蒸气锅炉的通、引风机系统。在无

其它特殊要求时，G4-73亦可用于矿井通风及一般通风。通风机输送的介质为空气，高温度不得

超过80℃；引风机输送的介质为烟气，温度不得超过250℃。通风机与引风机制成单吸入、各有

 8~29.5D共13个机号。在引风机前，加装除尘装置，以尽可能减少进入风机中烟气的含尘

量。根据一般电厂使用怪不情况，除尘效率不得低于8。风机传动方式为D式，均采用弹性联

轴器传动。风机主要由叶轮、机壳、进风口、调节门及传动部分组成。叶轮：由12片后倾机翼斜

切的叶片焊接于弧锥形的前盘与平板形的后盘中间。同一号的通、引风机叶轮结构相同。机壳：

机壳是用普通钢板焊接而成的蜗形体。单吸入风机的机壳作成三种不同形式8~12D机壳作成

整体结构，不能拆开14~16D机壳作成两开式18~29.5D机壳作成三开式。对引风机、蜗

形板作了适当加厚以防磨。进风口：收敛、流线型的进风口制成整体结构，用螺栓固定在风机入

口侧。沧州铭意管道调节门：用以调节风机流量的装置，轴向装在进风口前面。调节范围由0°(全

开)到90°(全闭)。传动部分：传动部分的主轴由钢制成，本风机均采用滚动轴承。轴承箱有两

种形式：8～16D用整体的筒式轴承箱：18～29.5D的枕式轴承箱。轴承箱上装

有油位指示器和测温接口。润滑油采用L-AN46机械油，加入油量按油位标志的要求。引风机备有

水装置，因此，须加装输水管，耗水量随气温不同而异，一般按0.5～1m3/h考虑。

铭意风机的性能与选择:

 1）、风机性能一般均指在标准状态下输送空气的性能。通风机的指定状态为大气压力：

Pa=101325Pa，气体温度：t=20℃,介质密度：ρ=1.2kg/m3，引风机的指定状态为大气压力：

Pa=101325Pa，气体温度：t=200℃,介质密度：ρ=0.745kg/m3。性能表中性能均指调节门叶片为

全开0℃时的性能。订货时以性能表为准。

2）、当实际使用状态与性能表中所指进气状态不同，则把实际使用状态的性能换算到指定进

气状态的性能，然后根据换算性能选择风机

铭意手动圆风门是用圆形门板作启闭元件，并随阀轴转动，以实现全开，全关的一种阀门。

手动圆风门适用于煤粉.烟、尘、气等介质；工作温度小于450度。

DD41系列手动圆风门有普通型及耐磨型可供用户选用，以保证不一样工况的需求，进步风门的使用寿命。方风门有从单轴到六轴多种形式供选用。

手动圆风门开启和关闭为90°角行程，启闭时间≤60S（可根据用户要求选定）。

手动圆风门结构为圆形挡板式结构，较大规格通径的手动圆风门可设计成数个叶片,外部设计有连杆机构，使数个叶片同步开启或关闭。

铭意手动风门

手动风门分为手动方风门和手动圆风门，有单轴、多轴二种形式，安装位置允许水平或垂直布置。适用于煤粉、烟、尘、气等介质；工作温度≤550℃，压力≤0.35MPa，全闭状态下的泄漏率。风门可使系统某一管路介质全部流通/截断或介质流量随控制而变化。对于口径较小的风门，它具有截流及调节介质流量两个功能，对于口径很大的手动风门，其调节功能不太明显，主要应用它的截流功能。该风门具有启闭转动灵活，驱动力矩小，热态不会卡死，密封严密，并可承受系统中较高压力、温度的优点。

 我公司主要产品有：恒力弹簧支吊架，长劲喷嘴，传力接头，单级节流孔板，弹簧箱，产品各个地区。根据西北电力设计院、华东电力设计院、华北电力设计院、烟风、煤粉设计手册、化工设计院设计的根部、管部、连接件、附件、化工部化工设计院标准可变弹簧支吊架VS系列，国标可变弹簧支吊架TD系列。火力发电厂用C型系列烟风煤粉管道弹簧支吊架，以及华东电力设计院TH型弹簧支吊架，双孔螺栓管夹，西北电力设计院标准T型弹簧支吊架，管道支吊架，管部连接件，根部等系列。PH型恒力弹簧支吊架，CH型恒力弹簧支吊架，ZH型恒力弹簧支吊架，ITT型系列恒力弹簧支吊架，H-1型恒力弹簧支吊架，恒力碟簧支吊架,碟型弹簧支吊架、焊接滑动支座、滑动支座、连接件及管件等产品。
