CB/T 4461-2016  支管螺纹接头）采购时规定哪些参数，DN、PN和壁厚？. 采购时候，要描述的是：a、主管的外径和支管的外径，对焊管台还要提供支管和支管的厚度。（主管厚度和支管厚度，用来确定对焊管台的加工外径、高度等数据） b、CLASS等级 c、制造标准号 d、材质 e、管台型式（对焊BW\承插SW\螺纹Th）。1, 支管台又分螺纹支管台，承插支管台，对焊支管台。主要用在没有标准三通的支管链接上。 2, 通常如果有标准已经三通的话，优先选用标准三通。且当主管公称直径小于等于40时，应该使用三通管件。 3， 支管台是一种管子连接件，而开口补强是用于开孔焊的强度不够时的一种处理措施。对于应力集中，我们应该明确应力集中因为受力构件由于几何形状、外形尺寸发生突变而引起局部范围内应力显著。反映在本话题，就是因为管子开孔而产生的形状、外形尺寸变化。而对于支管台和开孔补强焊，显然开孔补强对于形状、外形尺寸的改变要大

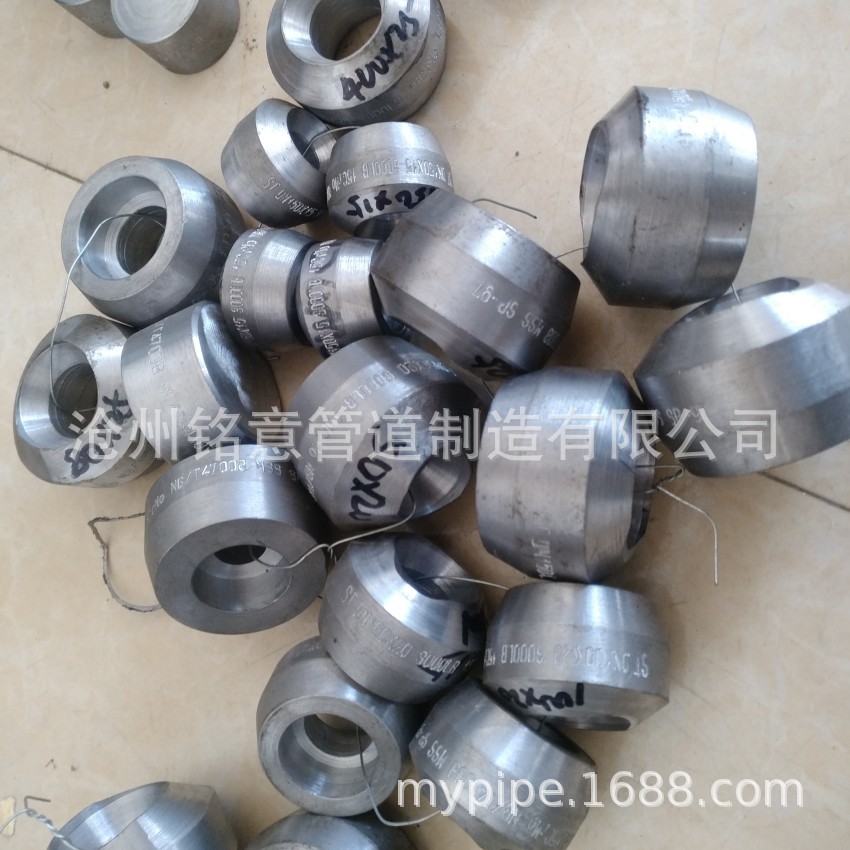

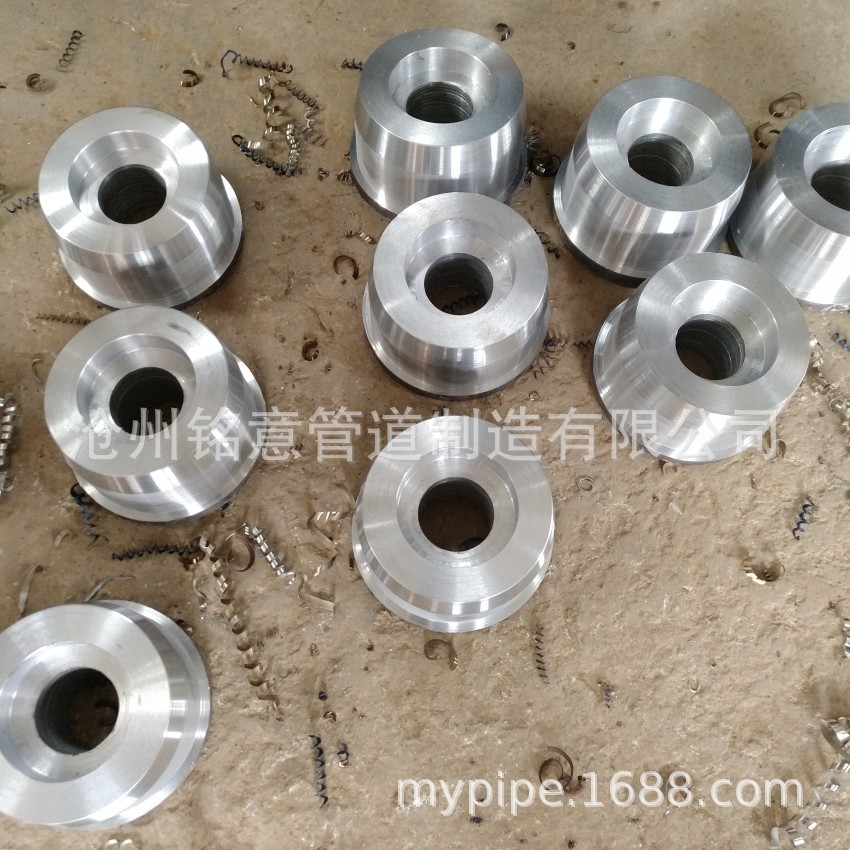

锻制承插焊、螺纹和对焊支管座

产品介绍：　

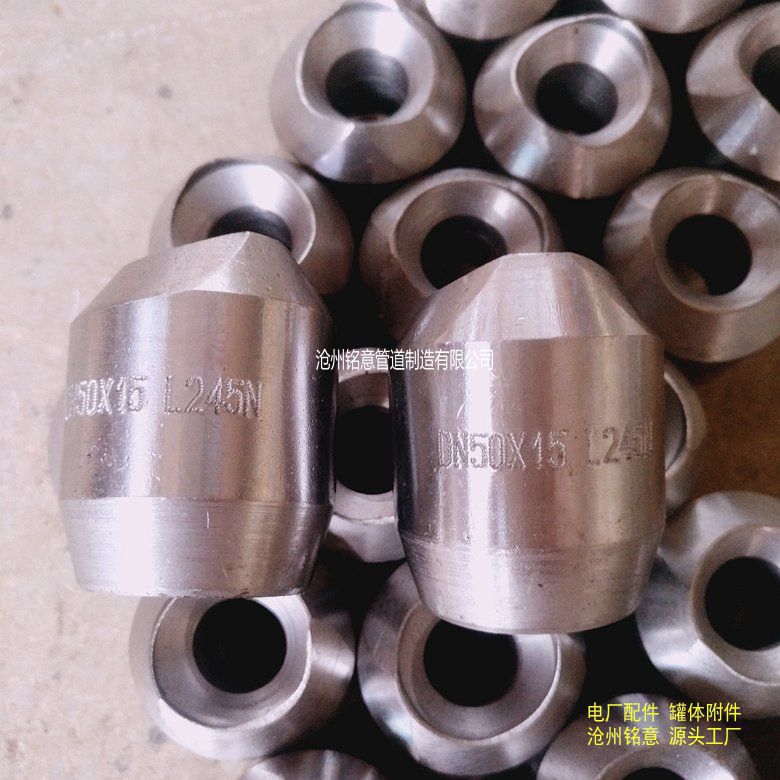

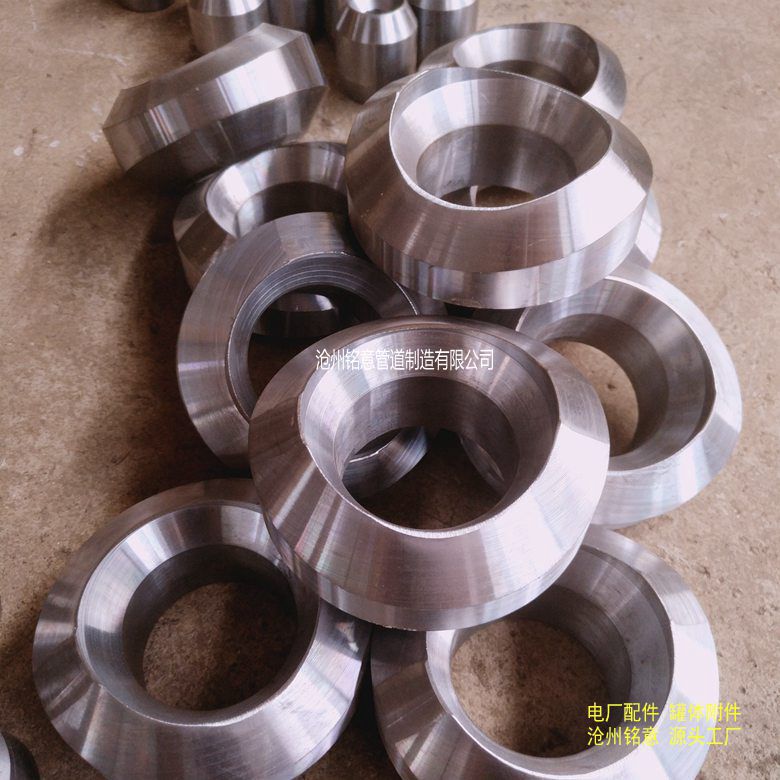

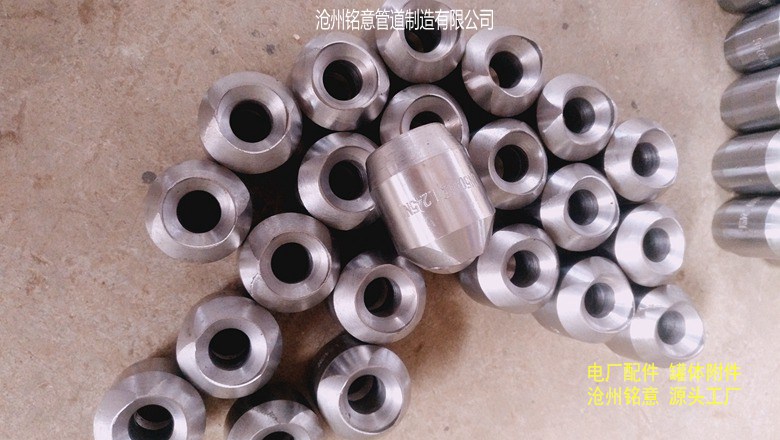

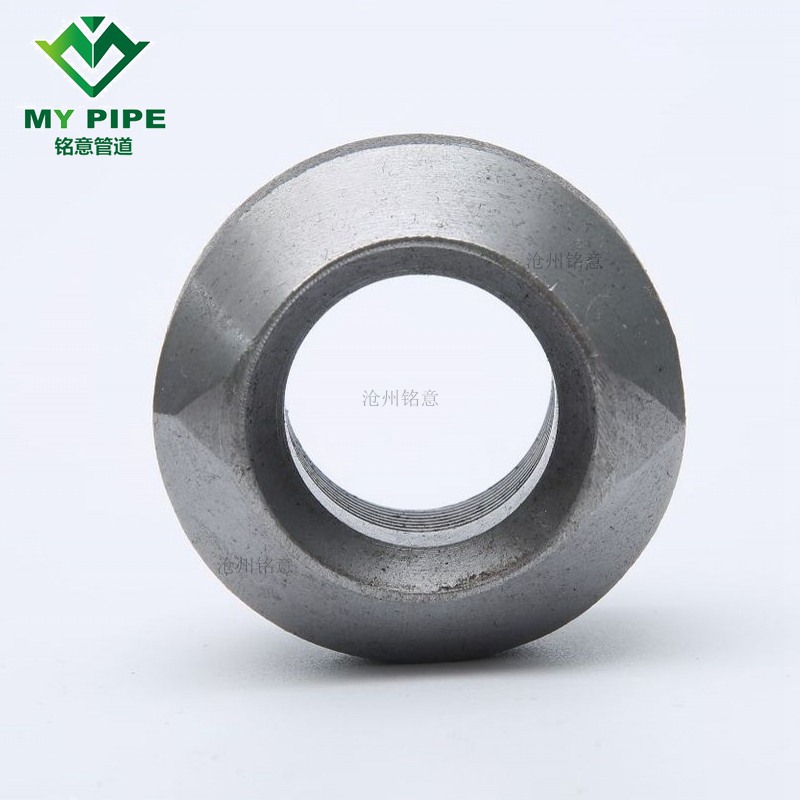

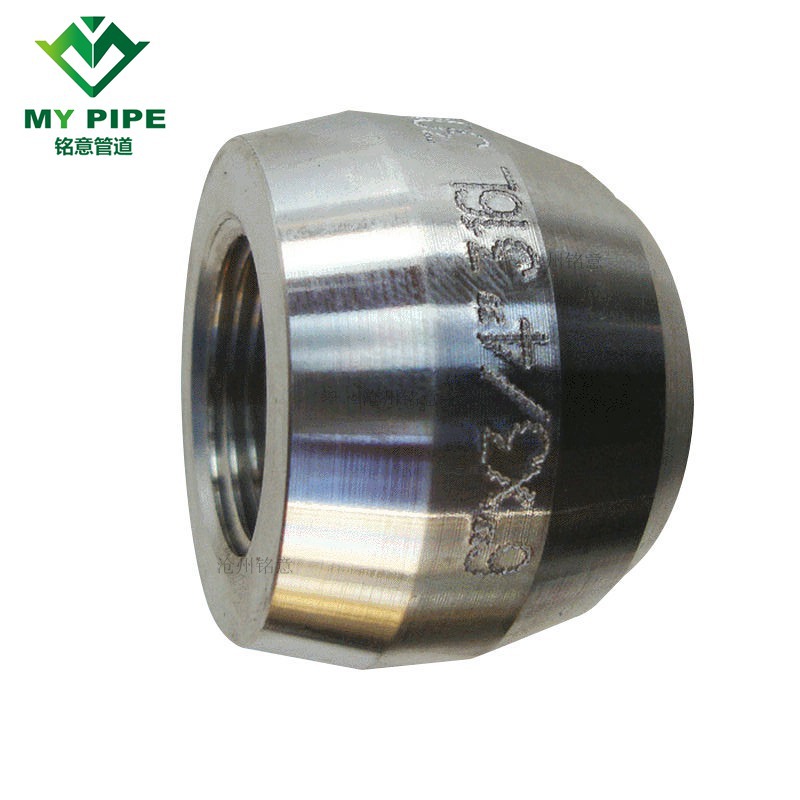

支管台又叫支管座、鞍座、鞍型管接头。主要用于支管连接的补强型管件，代替使用异径三通、补强板、加强管段等支管连接型式，具有可靠、降低造价、施工简单、介质流道、系列标准化、设计选用方便等突出优点，尤其在高压、高温、大口径、厚壁管道中使用日益广泛，取代了传统的支管连接方法。

支管台本体采用锻件，用材与管道材料相同，有碳钢、合金钢、不锈钢等。支管座与主管均采用焊接，与支管或其他管（如短管、丝堵等）、仪表、阀门的连接有对焊连接、承插焊连接、螺纹连接三种型式。支管台常用制造执行标准有MSS SP-97、GB/T19326等标准。

承插支管台是支管台的一种，是国外近年来应用较多的，用于支管连接的补强型管件。

承插支管台：sockolet（sock承插+olet支管台）

标准：MSS SP 97，GB/T 19326 、压力：3000#、6000#

承插支管台说明

1、承插口尺寸根据支管尺寸?1?7英制管或公制管?1?7按的规定。

2、表列“适用主管公称通径”为一般用途如需用于更小的主管尺寸应与制造厂协商。

3、按下表选用支管台的压力等级如用于公制管?1?7用户应注明支管壁尺寸。

4、表列 E 值适用于通用系列的钢管尺寸英制管,如需用国内沿用系列钢管公制管E值将有所调整，但L值不变。

5、说明主管及支管公称尺寸、压力等级及材料牌号，如用于公制管?1?7应注明主管及主管外径尺寸和壁厚
