沧州铭意管道生产新卧式容器支座、立式容器支座

JB/T4712-92鞍式支座 JBT4712.1
JB/T4725-92腿式支座 JBT4712.2
JB/T4713-92耳式支座 JBT4712.3
JB/T4724-92支承式支座 JBT4712.4

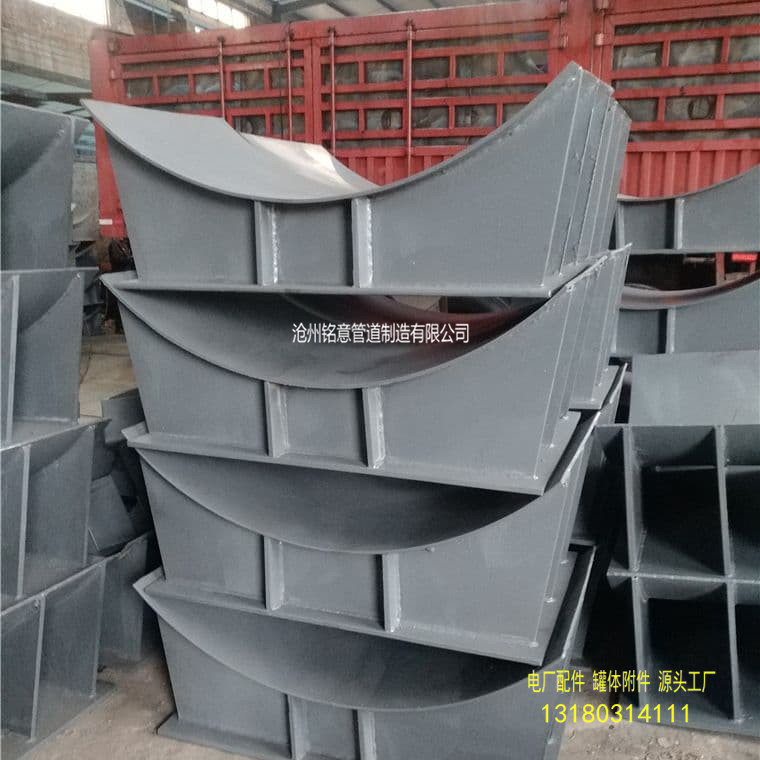

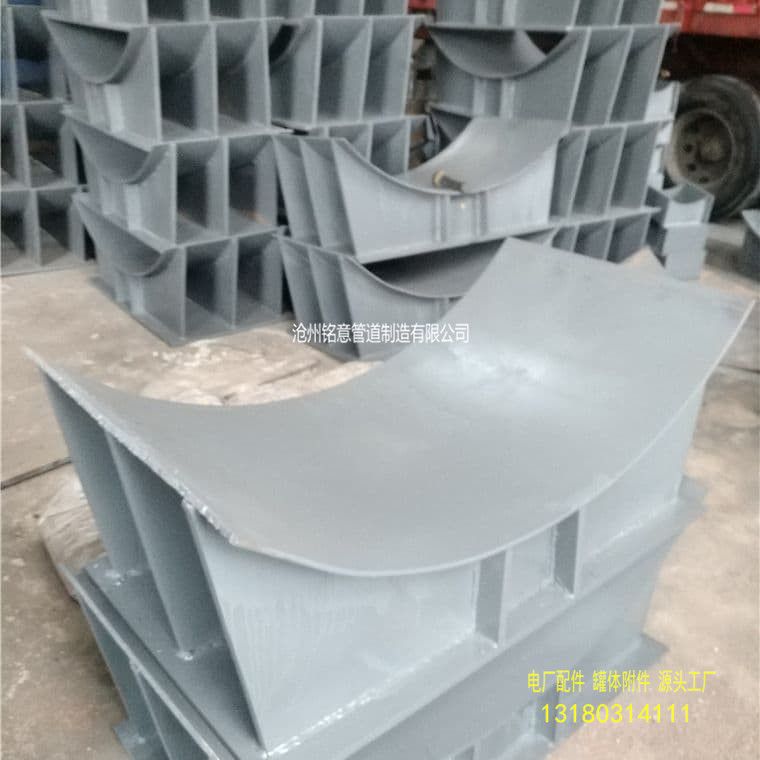

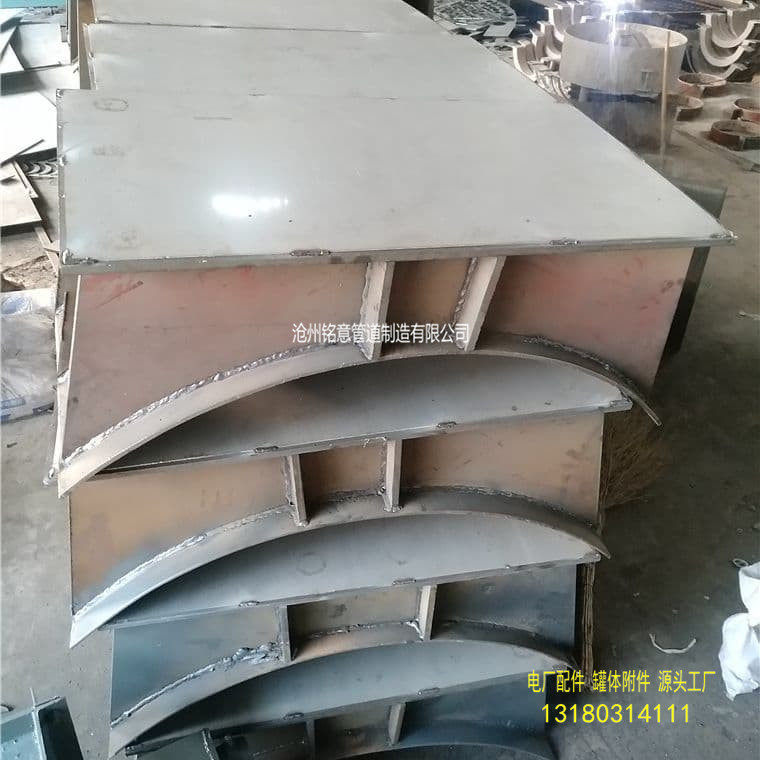

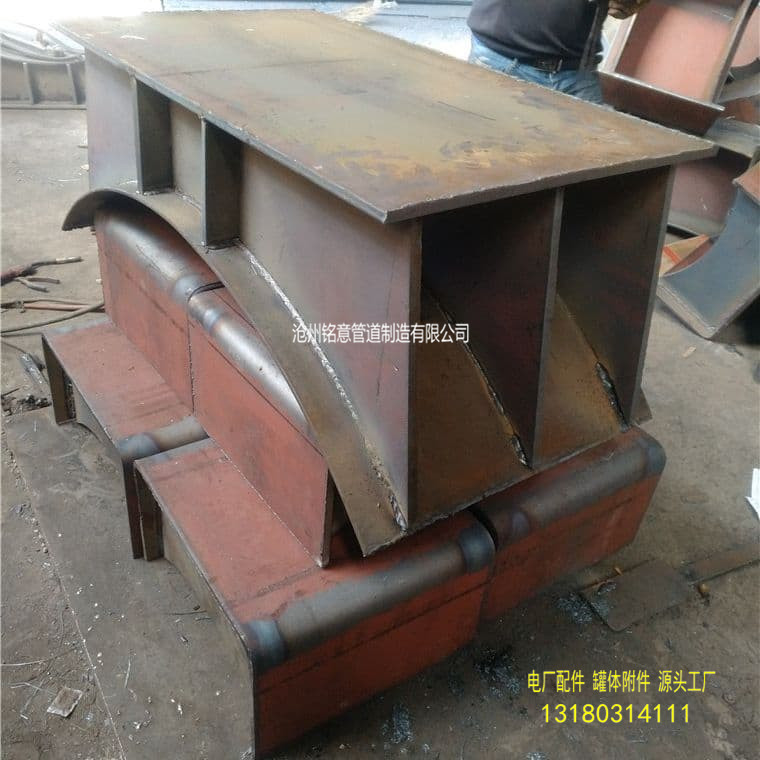

支座类型：滑动式重型鞍式支座 焊制鞍式支座 鞍式支座 JBT4712.1

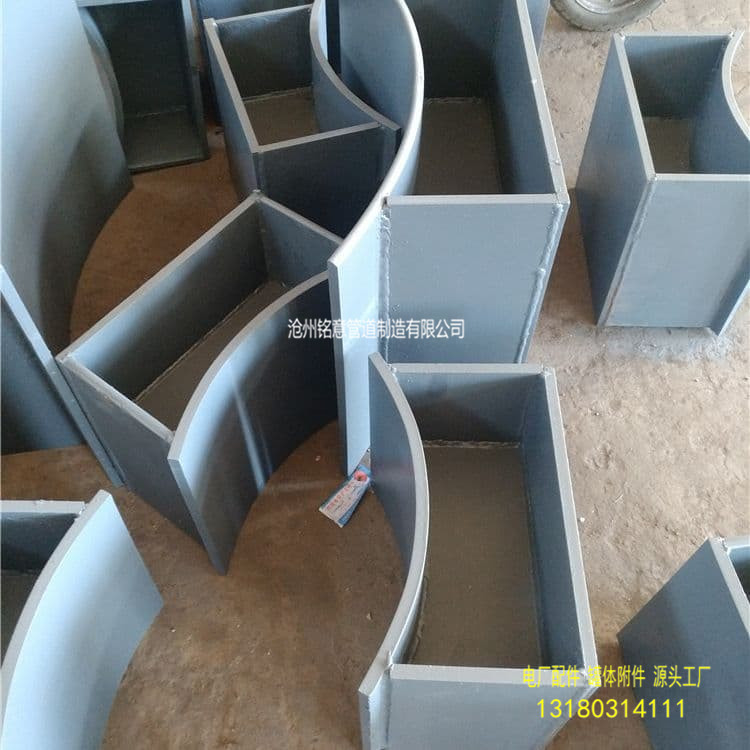

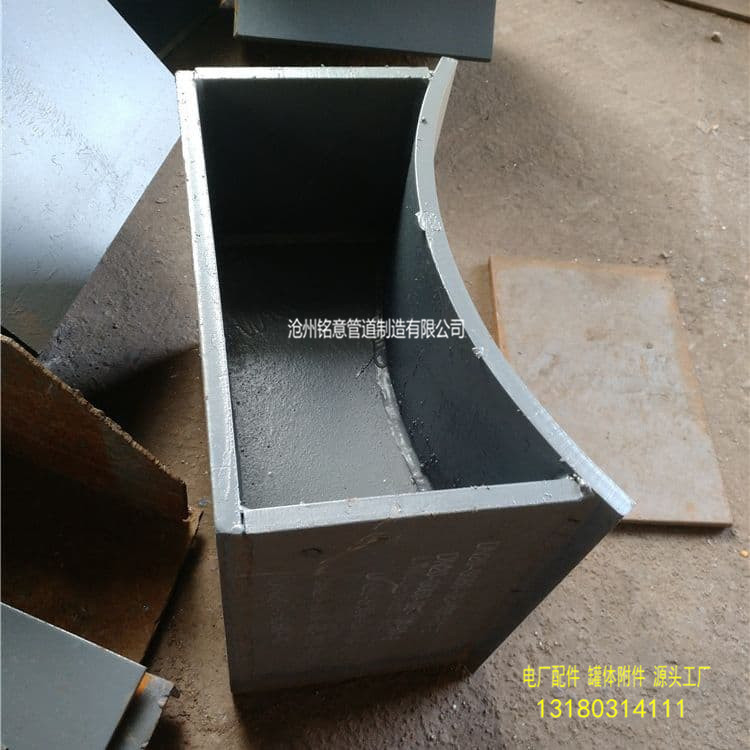

鞍座是应用广泛的一种卧式容器支座，常见的卧式容器和大型卧式贮槽，热交换器等多采用这种支座。鞍式支座已有标准JB/T4712-92 《鞍式支座》，设计时可根据容器的公称直径和容器的重量选用标准中的规格。 鞍座是由横向筋板、若干轴向筋板和底板焊接而成。在与设备连接处，有带加强垫板和不带加强垫板两种结构。

鞍式支座的鞍座包角为120°或150°，以保证容器在支座上安放稳定。鞍座的高度有200、300、400和500mm四种规格，但可以根据需要改变，改变后应作强度校核。鞍式支座的宽度b可根据容器的公称直径查出。

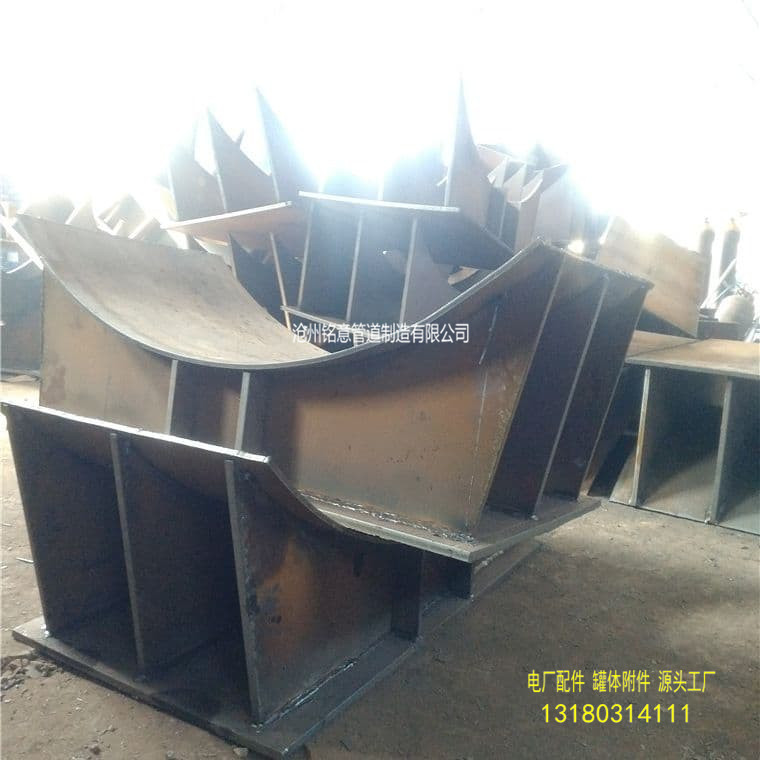

鞍座分为A型（轻型）和B型（重型）两类，其中重型又分为BⅠ～BⅤ五种型号。其中BⅠ型结构如BⅠ型鞍座结构图所示。A型和B型的区别在于筋板和底板、垫板等尺寸不同或数量不同。

一台卧式容器的鞍式支座，一般情况下不宜多于两个。因为鞍座水平高度的微小差异都会造成各支座间的受力不均，从而引起筒壁内的附加应力。采用双鞍座时，鞍座与筒体端部的距离A可按下述原则确定（见上图）： 当筒体的L/D较大，且鞍座所在平面内又无加强圈时，应尽量利用封头对支座处筒体的加强作用，取A≤0.25D；当筒体的L/D较小，?8?7/D较大，或鞍座所在平面内有加强圈时，取A≤0.2L。
