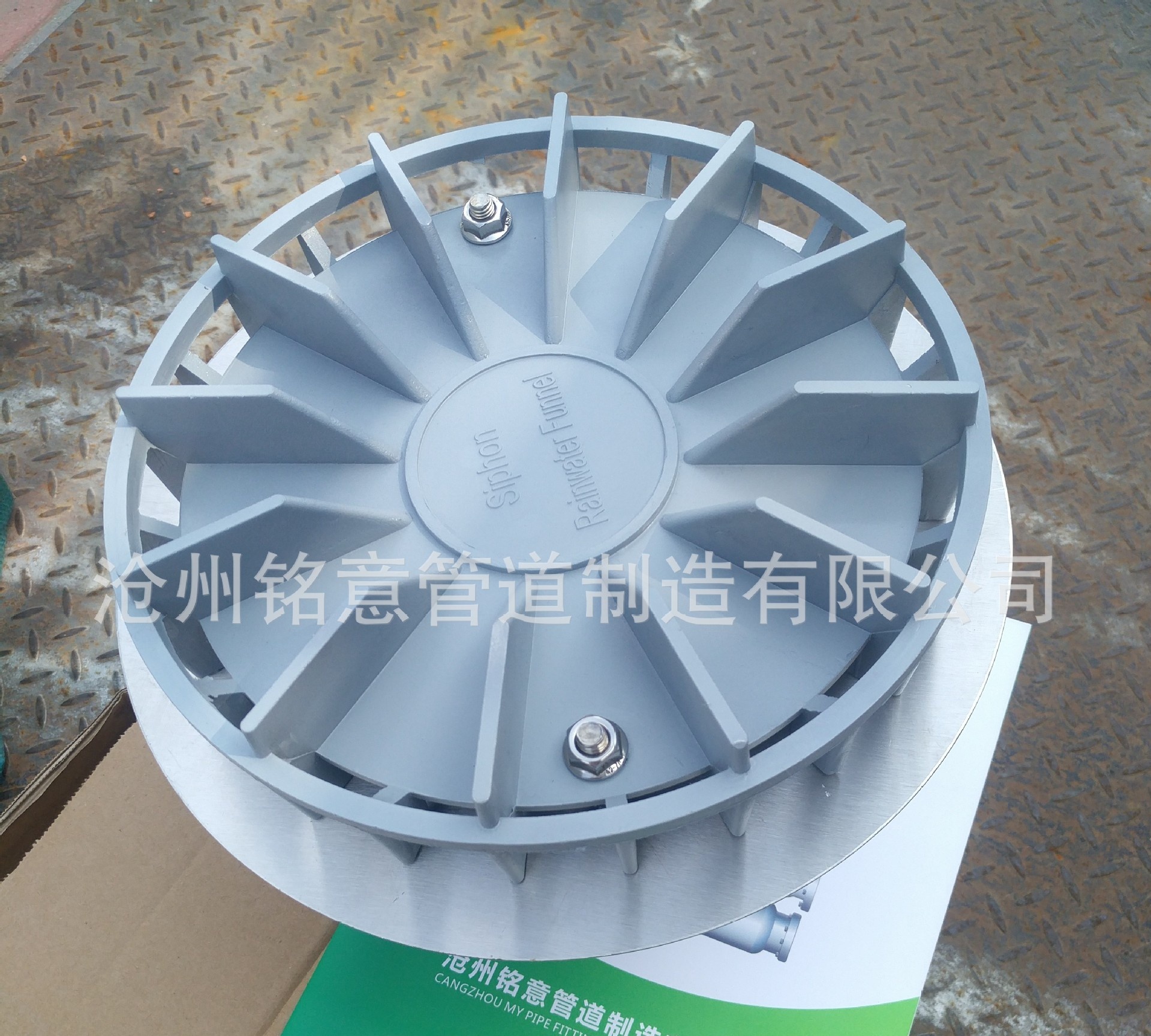

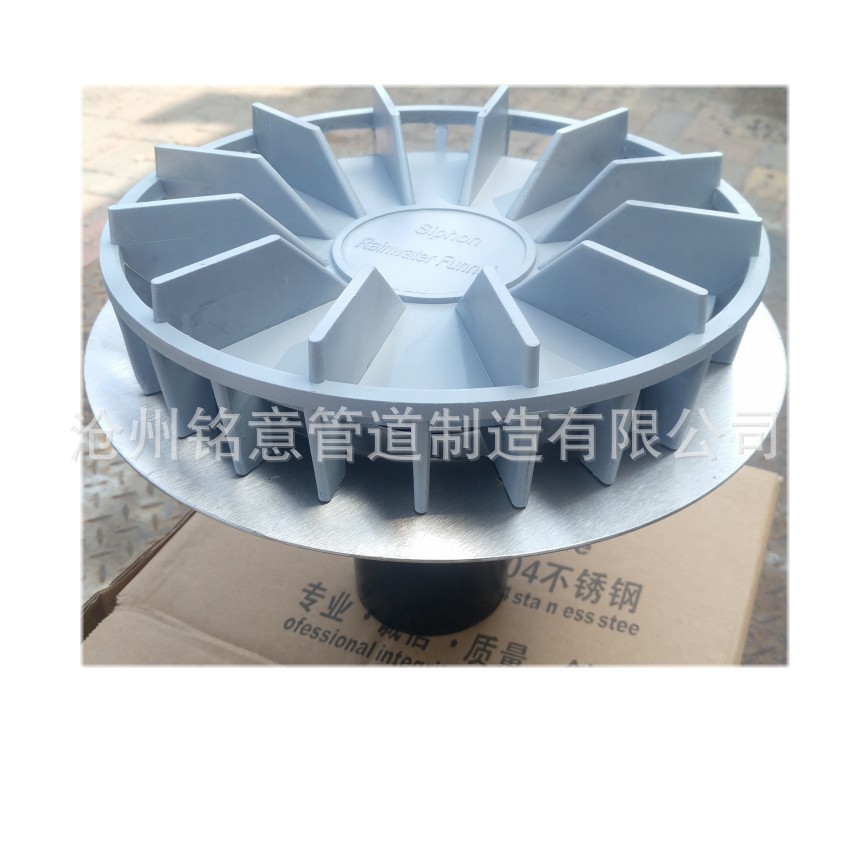

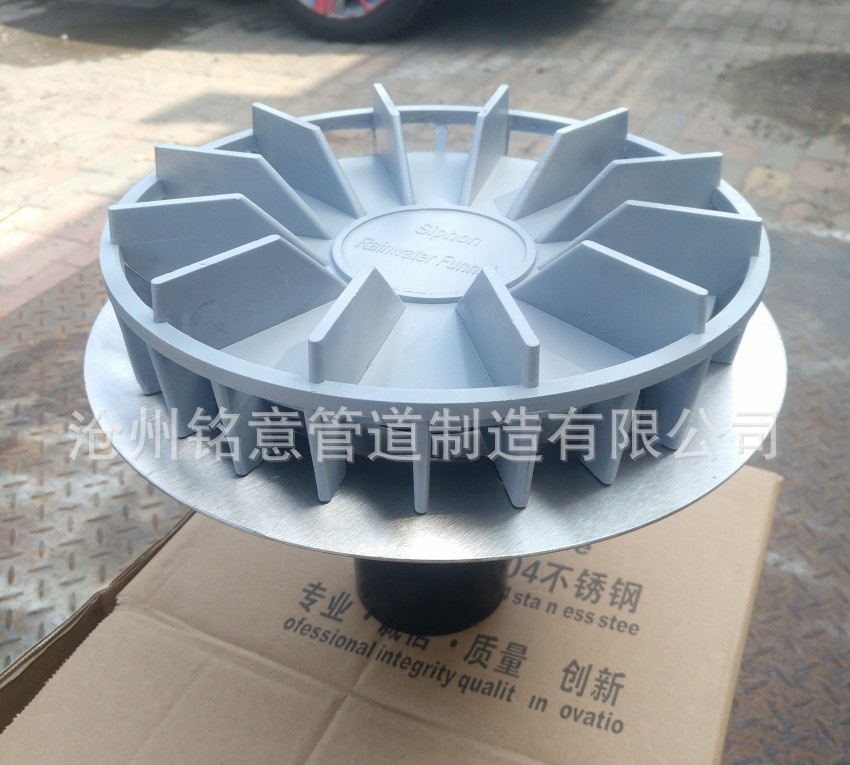

TY SY56虹吸式雨水斗工作原理 TY125虹吸式雨水斗TY-110H TY-90H

由于市场变动，同时每个客户对产品的不同要求，实际订单价请具体咨询，谢谢！

沧州铭意管道制造有限公司

CANGZHOU MY PIPE FITTING MANUFACTURING CO., LTD

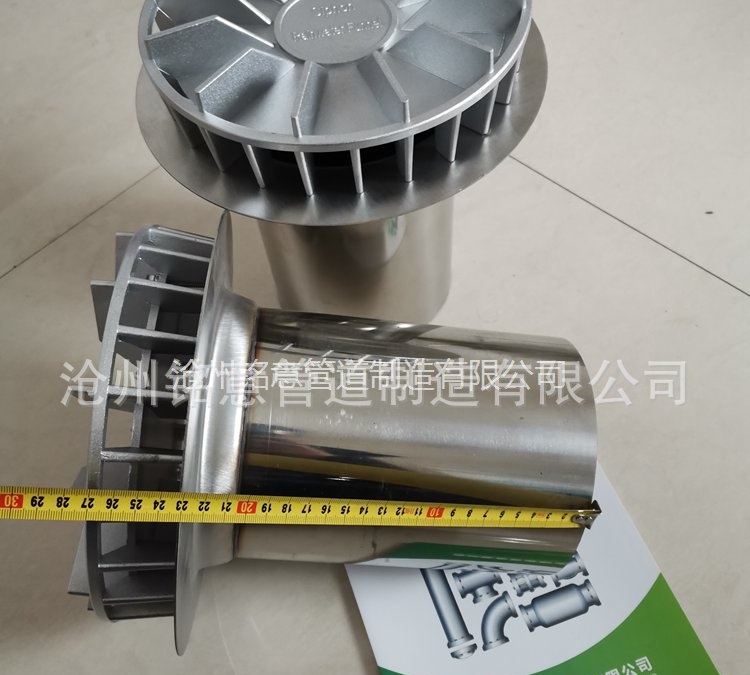

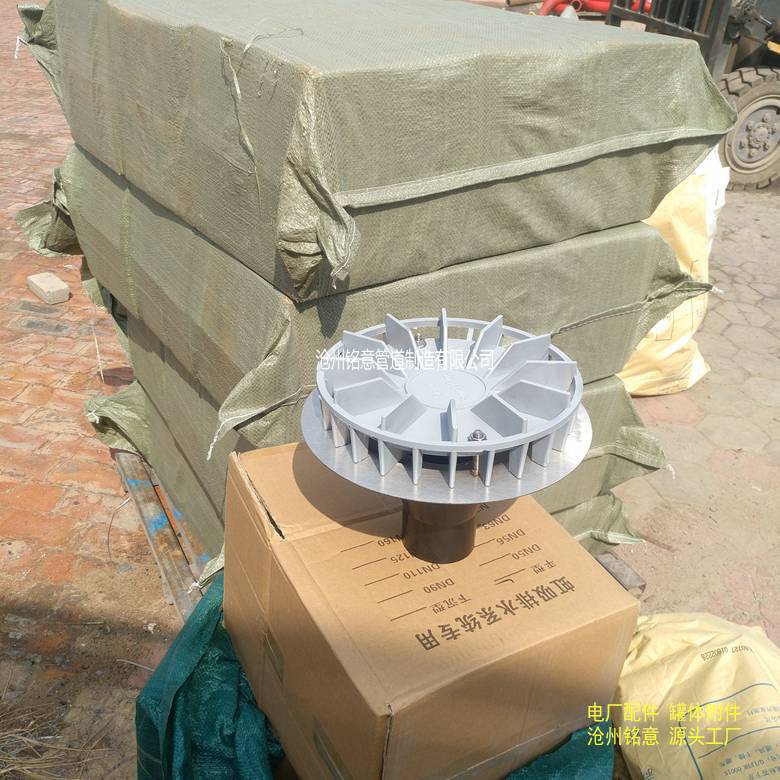

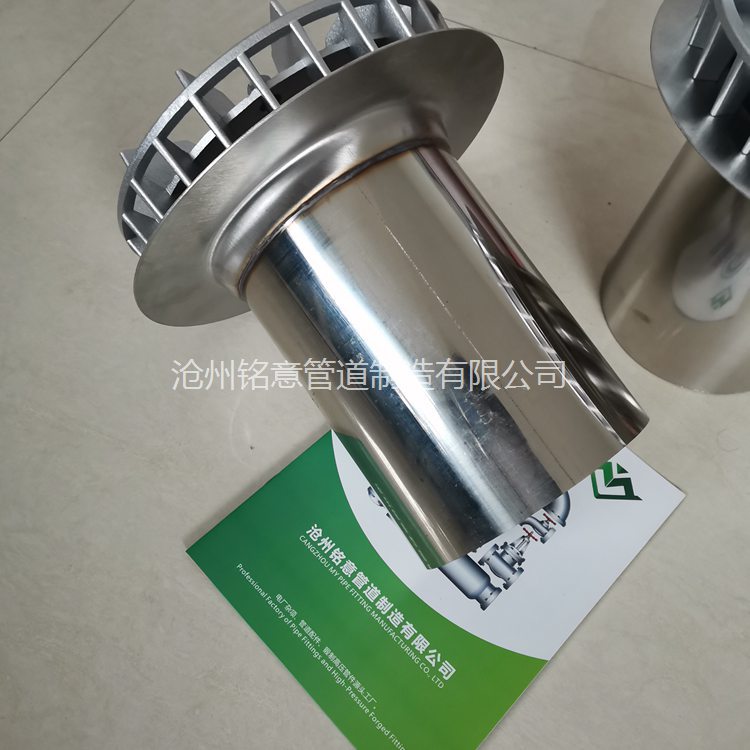

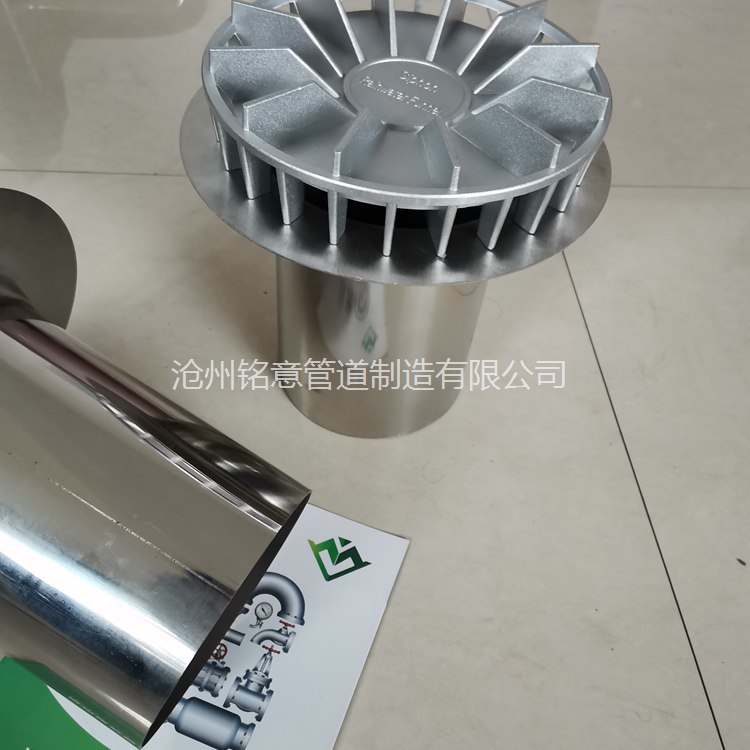

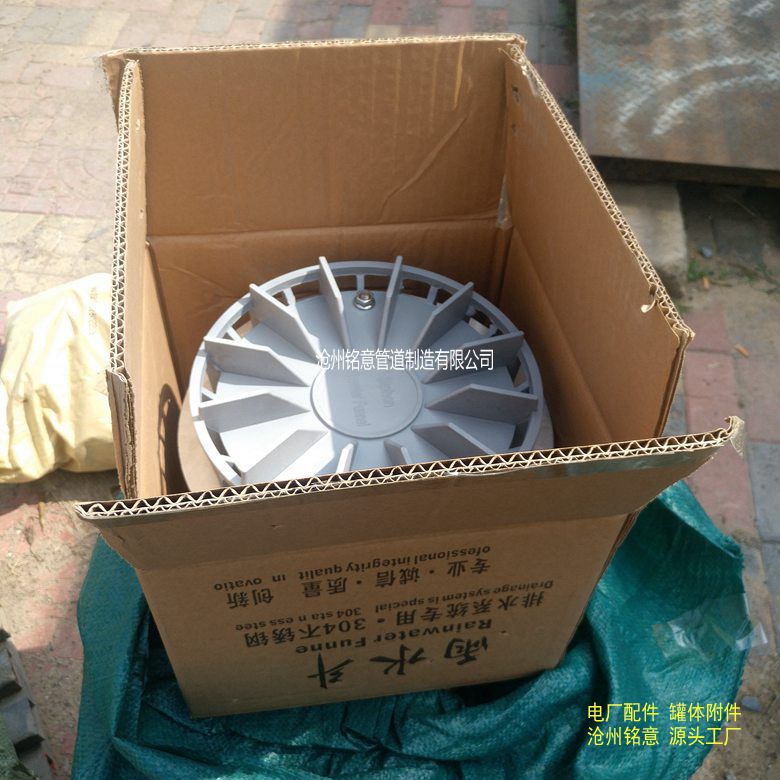

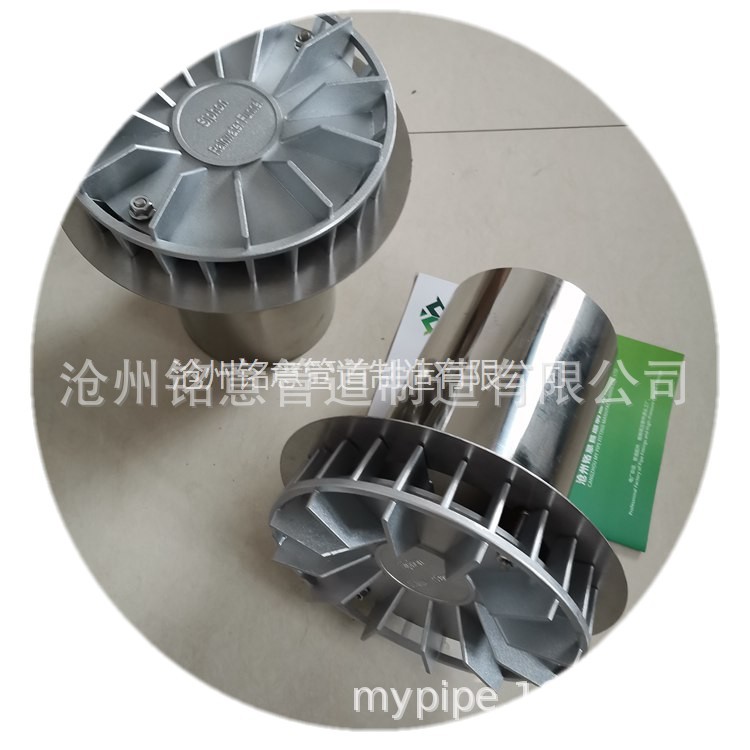

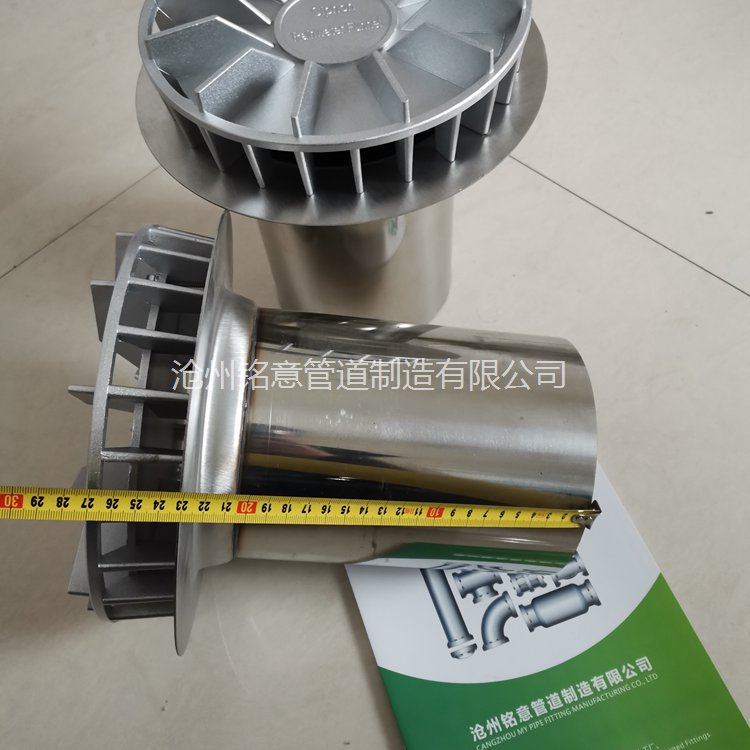

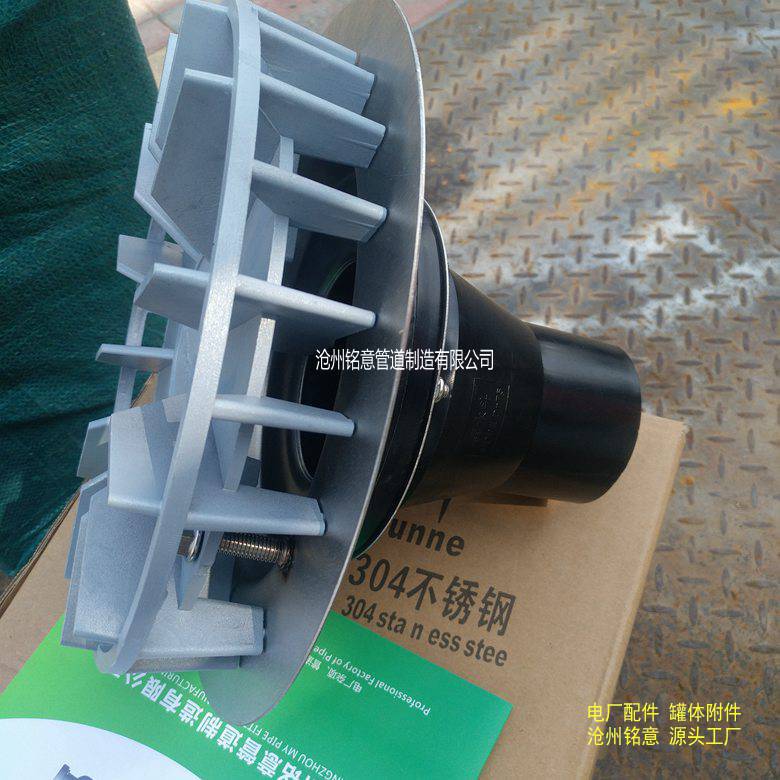

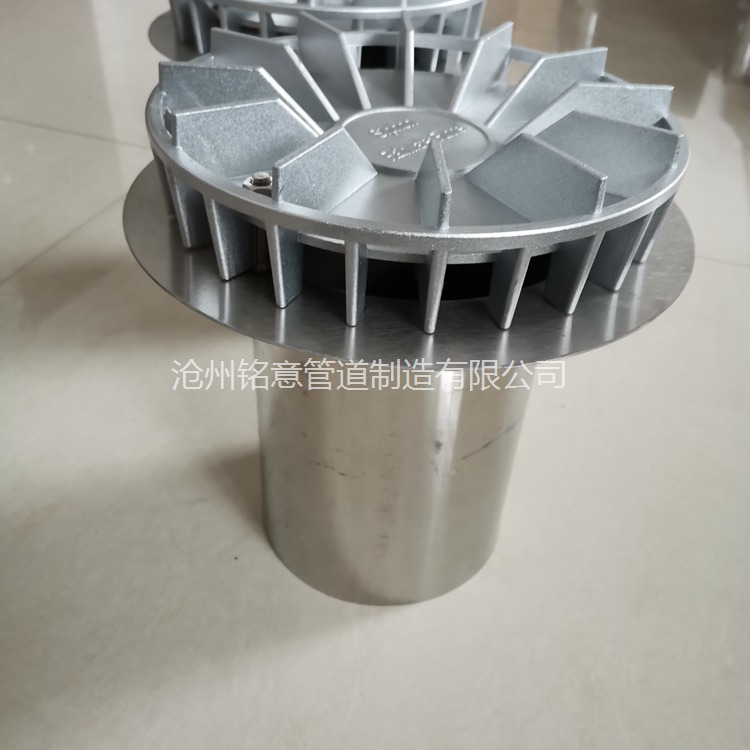

 沧州铭意管道生产09s302图集雨水斗，种类有：87型雨水斗、87改进型雨水斗、PI型虹吸式雨水斗、PII型虹吸式雨水斗及侧入式雨水斗, TY/SY56、90型虹吸式雨水斗，焊制65型雨水斗，ZR型虹吸式雨水斗，TY125型虹吸式雨水斗，180°侧入式雨水斗，54型雨水斗 铭意生产的不锈钢虹吸雨水斗常用型号有TY-110H、TY-90H等铭意牌304不锈钢虹吸式雨水斗有87型雨水斗、下沉式雨水斗、平板式雨水斗

铭意虹吸雨水系统在施工时要仔细注意一些问题，铭意虹吸雨水斗的安装：应将虹吸雨水斗放置在屋面比较低的地方，雨水斗要大于等于两个，相邻雨水斗之间的距离不能超过20米；虹吸雨水系统与多个雨水斗连接时，雨水斗排水管应与悬吊管连接；每一个虹吸雨水斗与悬吊管连接时都应保持在同一个高度；雨水斗内部要清理干净，避免造成堵塞。管道安装时雨水管道应按照设计规定进行安装，悬吊管在安装时应该保持水平；安装过程中，管道和雨水斗的开口应保持密封。

不同系统应配置不同型式的雨水斗，虹吸压力流雨水排水系统应配置虹吸式雨水斗，如经过测试符合D1N19559标准的雨水斗。

1.1 虹吸式屋面排水系统的特点

虹吸式排水系统在降雨初期，屋面雨水高度未超过雨水斗高度时，整个排水系统工作状况与重力排水系统相同。

随着降雨的持续，当屋面雨水高度超过雨水斗高度时由于采用了设计的防漩涡雨水斗，通过控制进入雨水斗的雨水流量和调整流态减少漩涡，从而大地减少了雨水进入排水系统时所夹带的空气量，使得系统中排水管道呈满流状态，利用建筑物屋面的高度和雨水所具有的势能，在雨水连续流经过雨水悬吊管转入雨水立管跌落时形成虹吸作用，并在该处管道内呈负压。屋面雨水在管道内负压的抽吸作用下以较高的流速被排至室外。

1.2 虹吸式与重力式屋面雨水排放系统的区别

虹吸式屋面雨水排放系统，排水管道均按满流有压状态设计，因此虹吸排水系统中雨水悬吊管可做到无坡度铺设。同时，当产生出虹吸作用时管道内水流流速很高，因此系统具有较好的自清作用。而重力式排水设计计算不按满流计算，雨水悬吊管的铺设坡度不得小于0.005。

虹吸排水系统中排水管泄流量要远大于重力排水系统中同一管径排水管的泄流量，也即排除同样的雨水流量，采用虹吸排水系统的排水管管径要小于采用重力排水系统的排水管管径。

虹吸排水系统其实质是一种多斗压力流雨水排水系统。因此埋地管相对重力式排水系统要明显减少

屋面雨水排水系统一般由虹吸式雨水斗、无坡度悬吊管、立管和雨水出户管（排出管）组成。

形成虹吸式屋面雨水排放的前提条件是：具备良好气水分离装置雨水斗。在设计降雨强度下，雨水斗不掺入空气，降雨过程中利用雨水斗与出户管之间的高差所形成的压差，经屋面内排水系统，从户外排除管排出。在这一过程中，排水管道中是全充满的满管压力流状态，屋面雨水的排放过程是一个在虹吸作用的结果。因此，把这样的系统称为虹吸式屋面雨水排放系统。

虹吸式雨水排放系统管内压力和水的流动状态是不断变化的过程。

降雨初期，雨量一般较小，悬吊管内是一有液面的波浪流。根据雨量大小的不同，部分情况下初期无法形成虹吸作用，是以重力流为主的流态。随着降雨量的增加，管内逐渐呈现脉动流，拔拉流，进而出现满管气泡流和满管汽水混合流，直至出现水的单向流状态。

降雨末期，雨水量减少，雨水斗淹没泄流的斗前水位降低到某一特定值（根据不同的雨水斗产品设计而不同），雨水斗逐渐开始有空气掺入，排水管内的虹吸作用被破坏，排水系统又从虹吸流状态转变为重力流状态。

在整个降雨过程中，随着降雨量的增加或减小，悬吊管内的压力和水流状态会出现反复变化的情况。

与悬吊管相似，立管内的水流状态也会从附壁流逐渐向气泡流，气水浮化流过渡，在虹吸作用形成的时候，出现接近单向流的状态。

2.2 雨水斗

一般来说，雨水斗的设计是整个虹吸系统的能否按设计要求工作的关键所在，它的稳流性越好，产生虹吸所需的屋面汇水高度越低，总体性能就越。

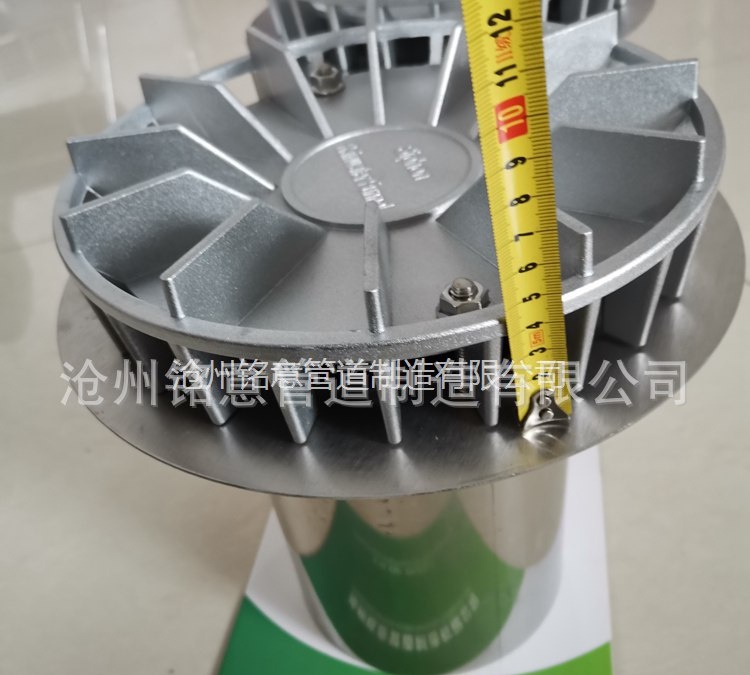

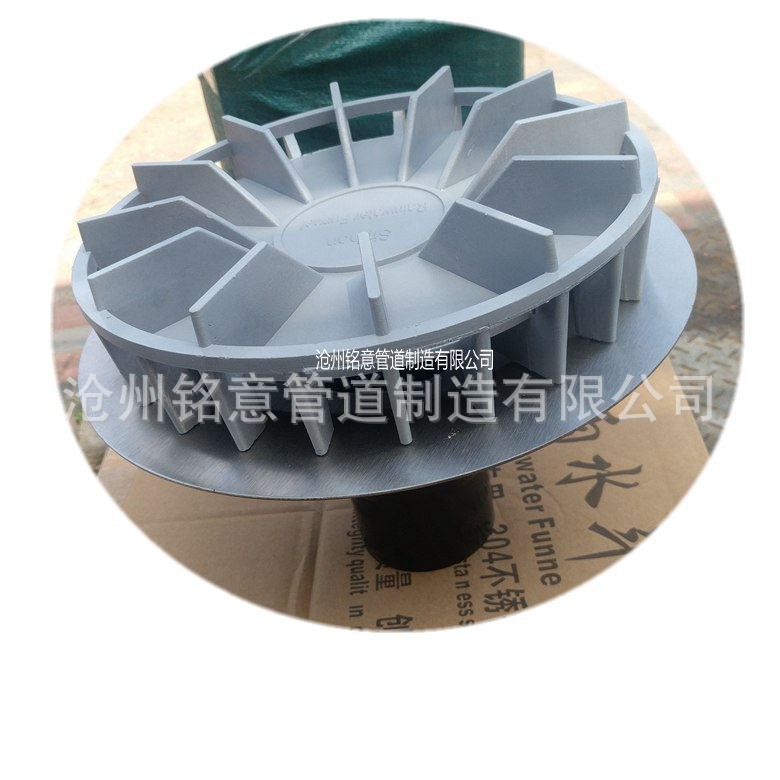

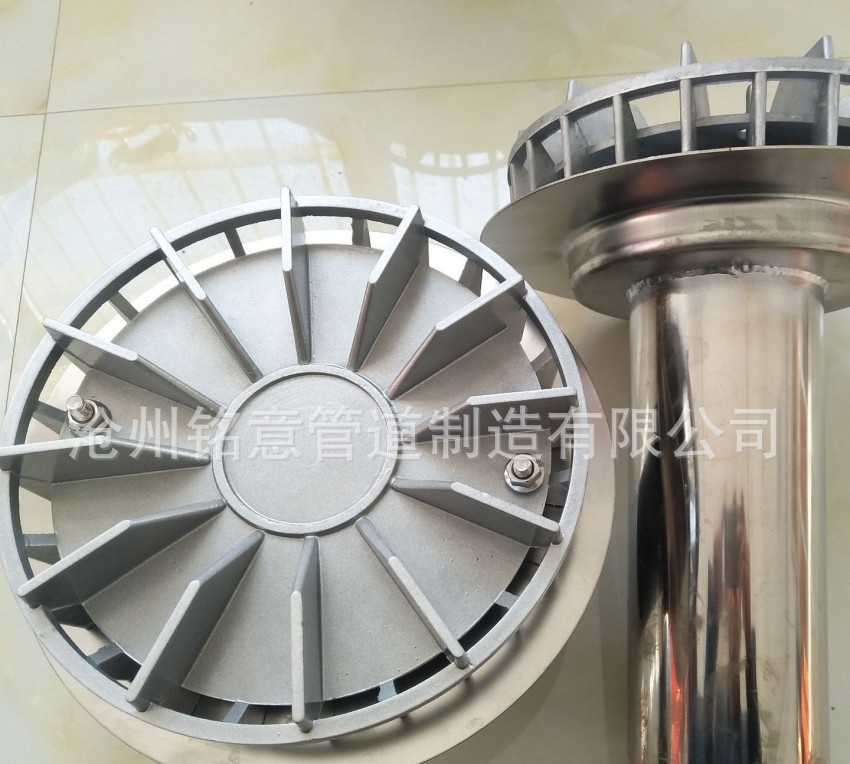

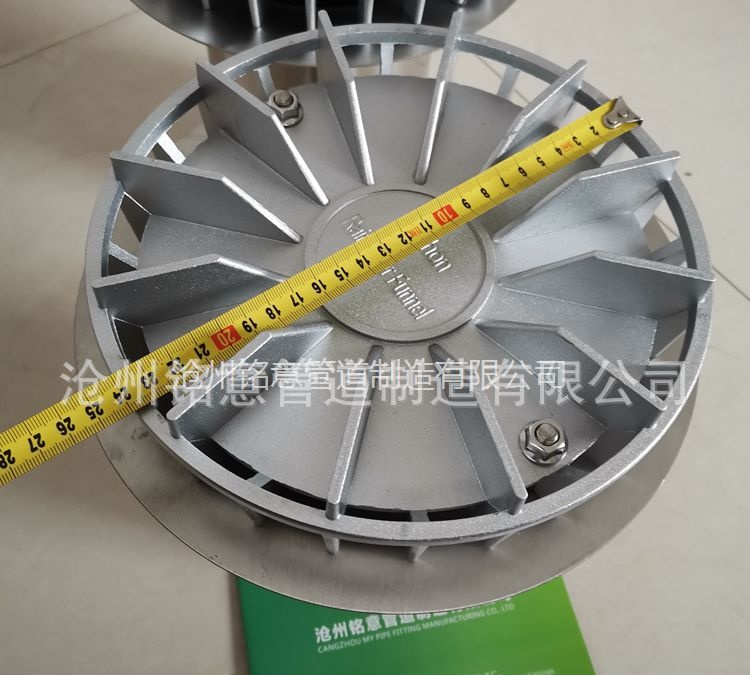

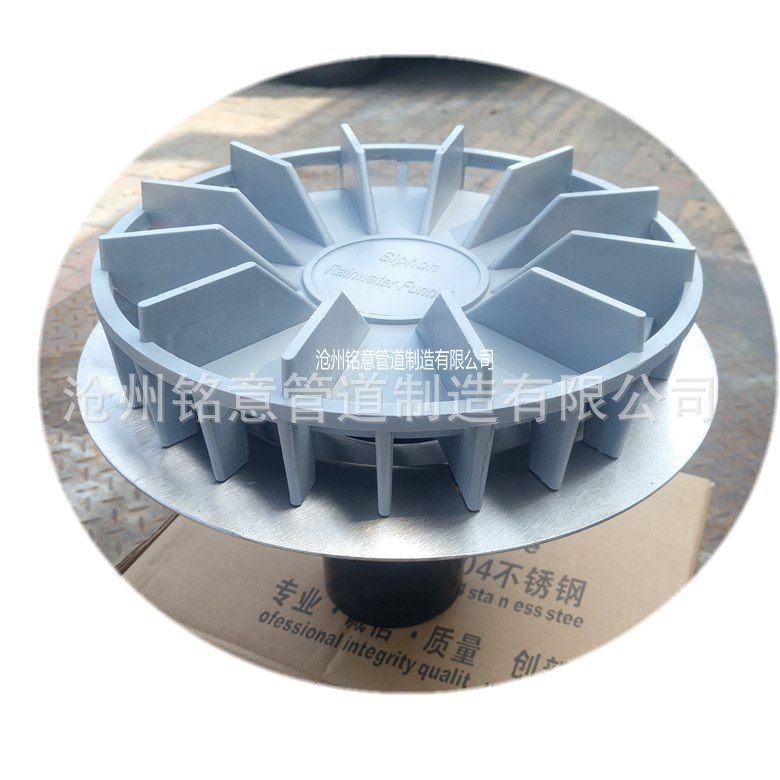

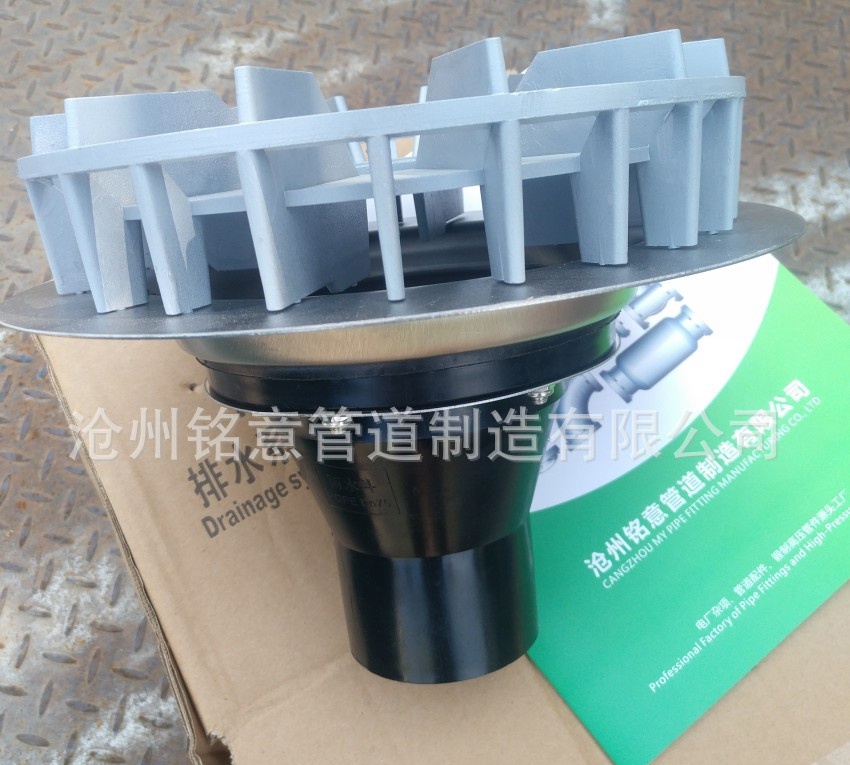

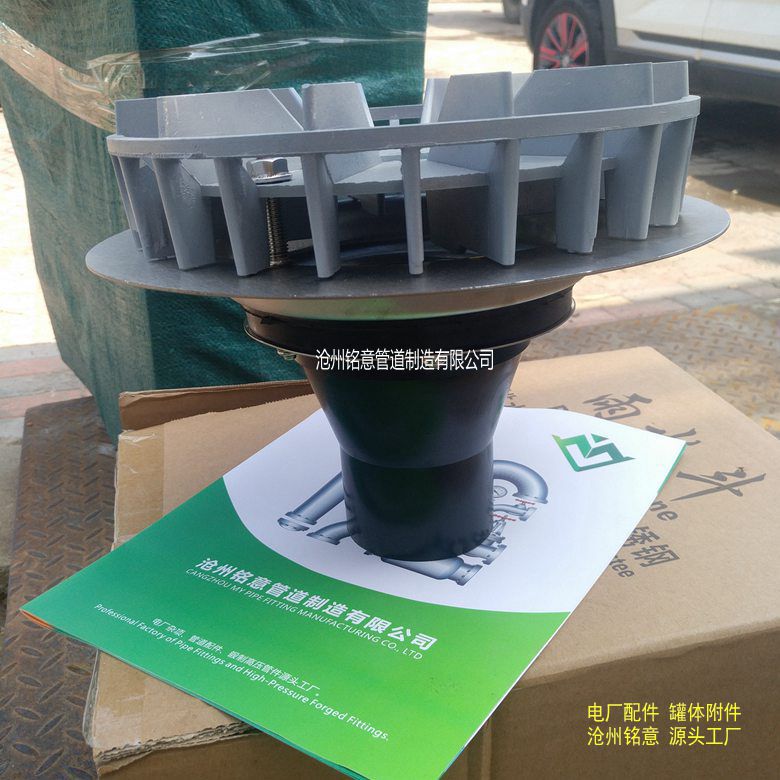

标准型的雨水斗，它是由雨水斗底座，碟片，格栅顶盖组成。另外根据需要可提供通用型的绝缘底座，固定件，法兰片，焊接片，防火保护帽，微型加热电圈等配件。

产品介绍：　

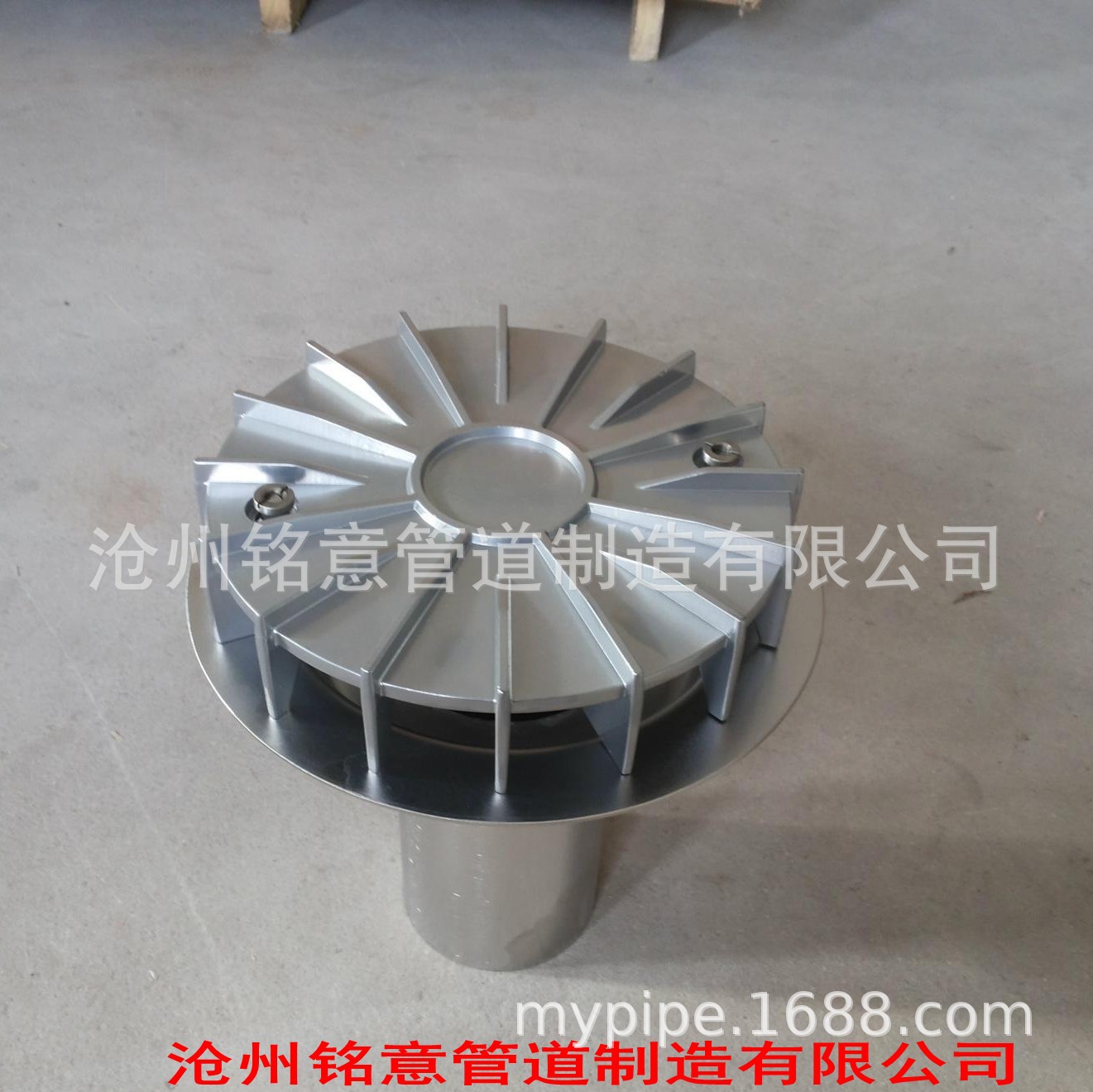

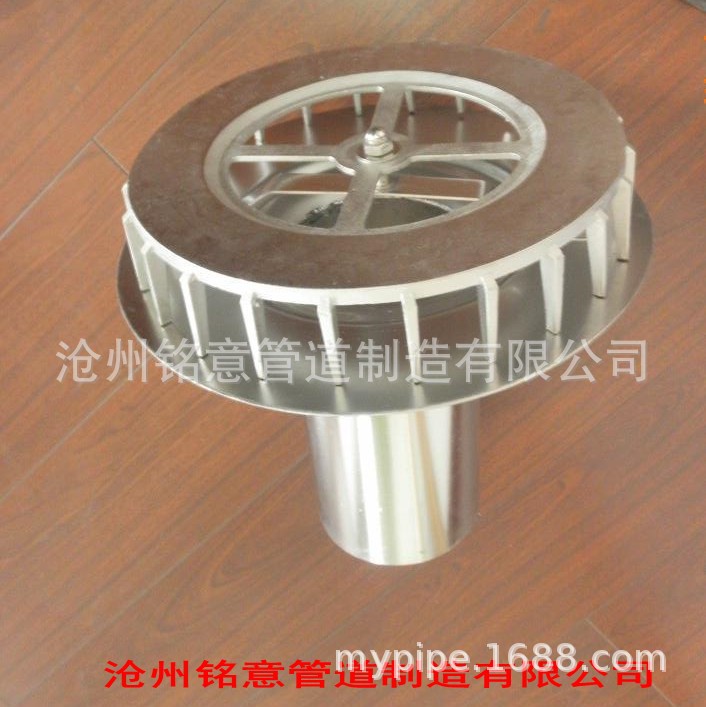

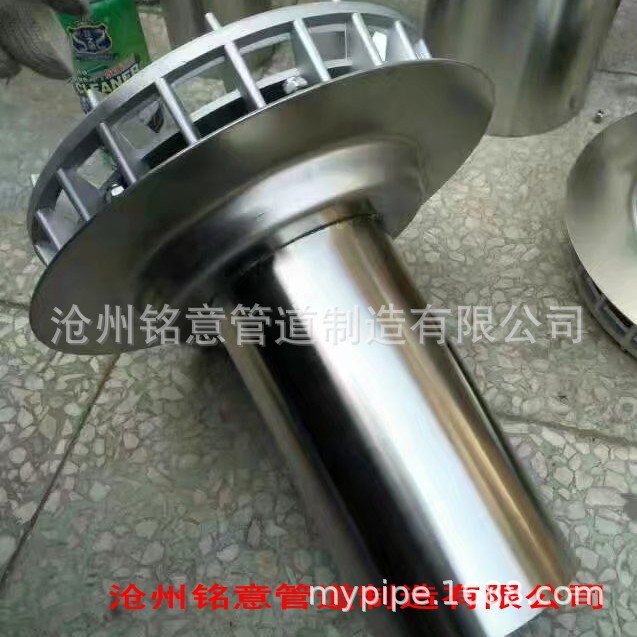

铭意管道87型雨水斗设在屋面雨水由天沟进入雨水管道的入口处。雨水斗有整流格栅装置,能排除屋面雨水,格栅具有整流作用,避免形成过大的旋涡,稳定斗前水位,减少掺气排除屋面雨水、雪水,并能阻挡较大杂物

雨水斗分为87型、79型、65型，虹吸式雨水斗，堰流式雨水斗三大类。一般用87型（79型、65型进化版）和虹吸式雨水斗。详见《民用建筑工程设计技术措施--给水排水》。其中65、79、87代表出图集的年代。

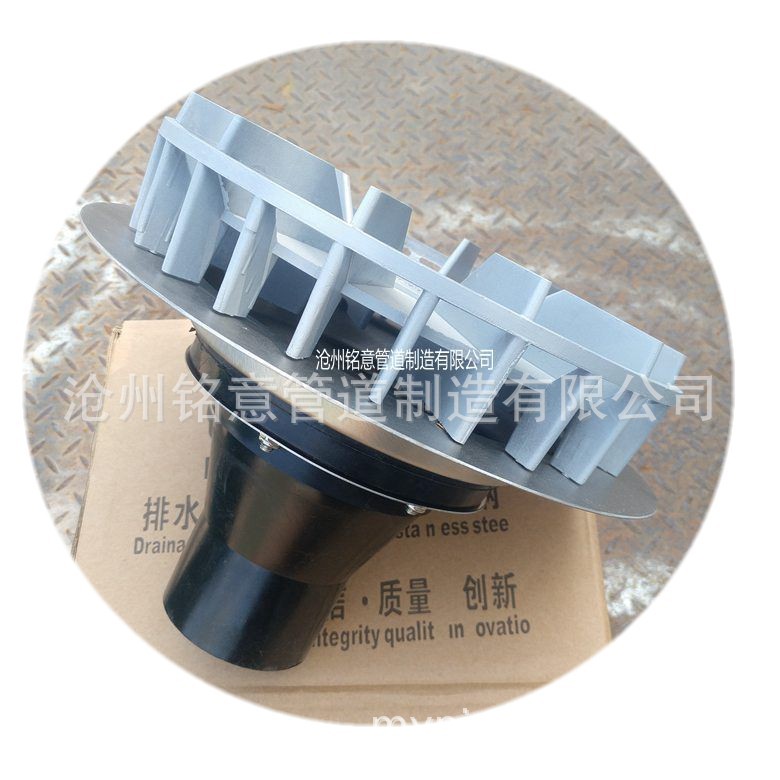

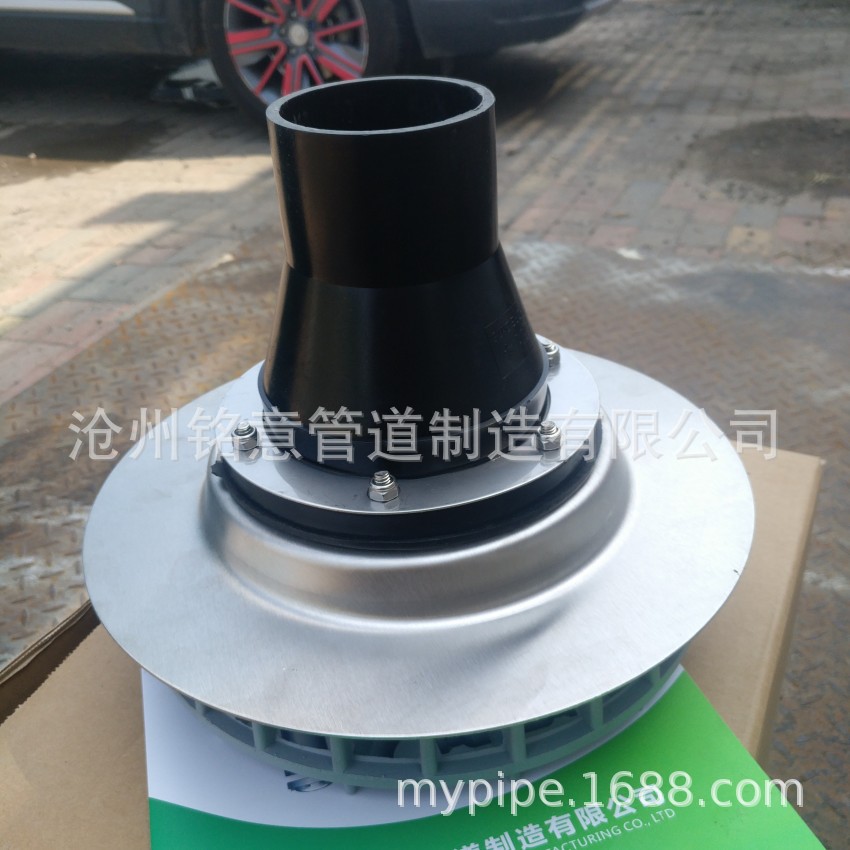

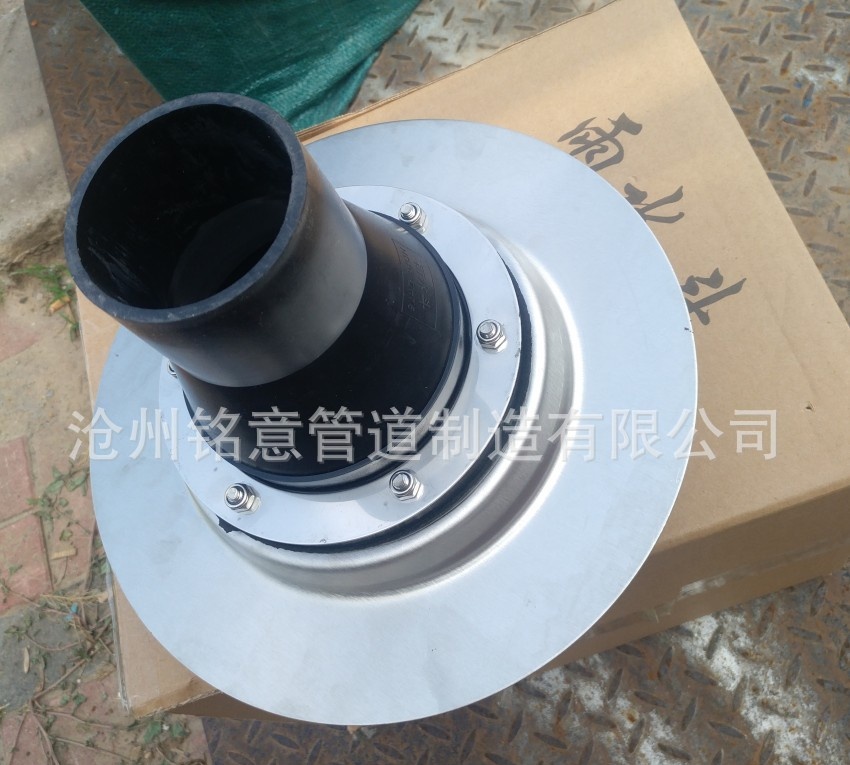

雨水斗由导流罩、防水压盘、斗体、尾管组成；

⑴雨水斗的分类

雨水斗类型分为：

a、虹吸式雨水斗；

b、87型雨水斗。

两种斗的主要区别在于：

a种是在斗体内形成斗前前水深，

b种是在天沟内形成斗前水深。

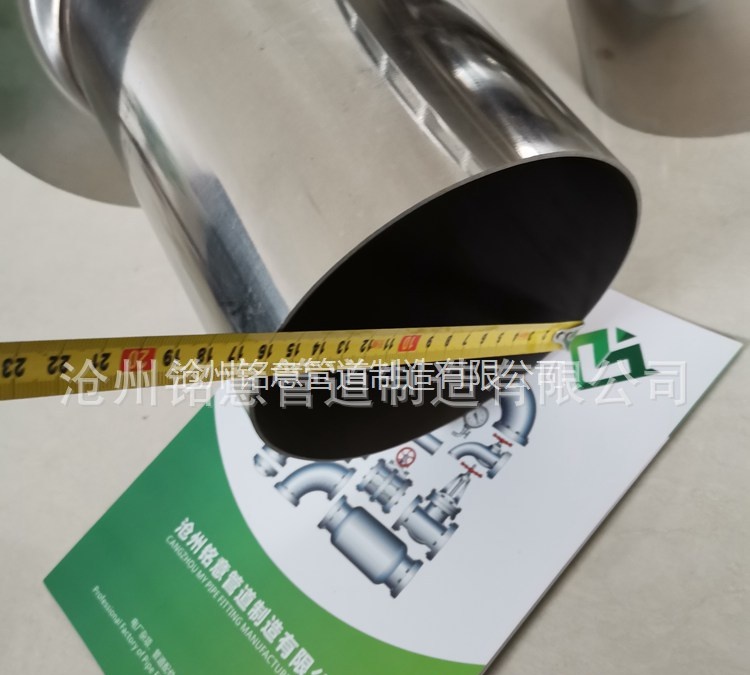

⑵尾管的分类与连接方式

行业内现在有两种尾管：

a、金属尾管：与系统的连接方式
①如果系统是不锈钢管材，则是氩弧焊连接；
②如果是HDPE管材，则有对接热熔钢塑连接件和法兰盘连接两种。

b、非金属尾管：与系统的连接方式，热熔连接。

尾管为承插是螺纹连接的，宜采用HDPE包金属内螺纹经特殊的回火处理，避免因材质不同而导致渗水可能。如果系统中用的管材是HDPE,而尾管是金属尾管，连接方式只能选承插式螺纹连接和法兰盘连接，业内一些承插式螺纹连接的是将金属尾管直接拧在系统的HDPE内螺纹上，没有包金属内螺纹，更没有特殊的回火处理工艺，由于两种材料的线性膨胀系数及收缩应力系数是不一样的，故而过一段时间螺纹连接处就会有缝隙，这样就存在渗水的隐患；还有一些厂家采用法兰盘连接，这种连接方式主要考虑的是一个法兰盘里的防水垫圈的问题，

⑶雨水斗的作用

a、垃圾、杂物；
b、水气分离；
c、改变水的流向和流态；
d、不锈钢底盘是为了形成的线性流。

我公司生产的雨水斗有:老87型雨水斗、新87型雨水斗、虹吸式雨水斗、65型雨水斗、侧排雨水斗、普通雨水斗，规格齐全，质量有保证
