三位五通电磁换向阀的工作原理是什么？
位五通电磁换向阀的工作原理：三位五通顾名思义，三个工作位置，五个口。
三位五通电磁阀“Y”为中泄式；“P”为中压式；中封式省略标注。
防爆型电磁阀门在订货号后加注“EX”。
三个位置是指电磁阀的阀芯有三个位置。
三位电磁阀都是有两个线圈的。我们暂且称之为A和B线圈。
AB都不通电的时候阀芯是一个位置，A通电时阀芯会动作，
这是第二个位置，A断电，B通电的时候阀芯的位置是第三个位置。
所以一共三个位置。请注意三位五通电磁阀有三种，
指AB都不通电的时候阀芯的状态不同分为中封，
中开和中闭。五通就是指五个口，一个进气口，两个气缸口，两个排气口（这两个也可以并成一个）。
三位五通，指的就是有三个位置，五个通气孔。三个位置，一个对应气缸的前进，
一个对应气缸的后退，另一个则是电磁阀处于不动作状态。
电磁阀A口通电后，气缸前进，断电后，气缸停止动作。
当B口通电后，气缸后退，断电后，气缸停止动作。
说的简单些，就是通电了气缸动作，不通电气缸就立即停止

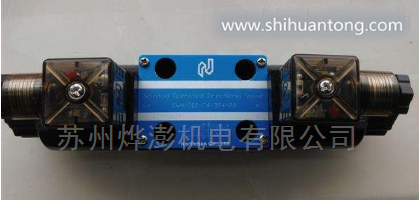

北部精机电磁阀SWH-G03-C40-A120-10
电磁阀的特点解读
电磁阀是用电磁的效应进行控制，主要的控制方式由继电器控制。
这样，电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。
电磁阀的主要特点
(1)外漏堵绝，内漏易控，使用安全。内外泄漏是危及安全的要素。
其它自控阀通常将阀杆伸出，由电动、气动、液动执行机构控制阀芯的转动或移动。
这都要解决*动作阀杆动密封的外泄漏难题;
唯有电磁阀是用电磁力作用于密封在隔磁套管内的铁芯完成，
不存在动密封，所以外漏易堵绝。电动阀力矩控制不易，容易产生内漏，
甚至拉断阀杆头部;电磁阀的结构型式容易控制内泄漏，直至降为零。
所以，电磁阀使用特别安全，尤其适用于腐蚀性、有毒或高低温的介质。
(2)系统简单，便接电脑，价格低谦。电磁阀本身结构简单，价格也低，
比起调节阀等其它种类执行器易于安装维护。更显著的是所组成的自控系统简单得多，
价格要低得多。由于电磁阀是开关信号控制，与工控计算机连接十分方便。
在当今电脑普及，价格大幅下降的时代，电磁阀的优势就更加明显。
(3)动作快递，功率微小，外形轻巧。电磁阀响应时间可以短至几个毫秒，
即使是先导式电磁阀也可以控制在几十毫秒内。由于自成回路，
比之其它自控阀反应更灵敏。设计得当的电磁阀线圈功率消耗很低，
属节能产品;还可做到只需触发动作，自动保持阀位，平时一点也不耗电。
电磁阀外形尺寸小，既节省空间，又轻巧美观。
(4)调节精度受限，适用介质受限。电磁阀通常只有开关两种状态，
阀芯只能处于两个极限位置，不能连续调节，(力图突破的新构思不少，
但还都处于试验试用阶段)所以调节精度还受到一定限制。电磁阀对介质洁净度有较高要求，
含颗粒状的介质不能适用，如属杂质须先滤去。另外，粘稠状介质不能适用，
而且，特定的产品适用的介质粘度范围相对较窄。
(5)型号多样，用途广泛。电磁阀虽有先天不足，优点仍十分突出，
所以就设计成多种多样的产品，满足各种不同的需求，用途极为广泛。
电磁阀技术的进步也都是围绕着如何克服先天不足，如何更好地发挥固有优势而展开。
北部精机电磁阀SWH-G03-C40-A120-10
电磁阀安装安装需知
1．安装前应仔细阅读产品的使用说明书，查核产品是否完全符合使用要求，
熟悉安装要点，做好准备工作。
2．安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向*，
不得安装在有溅水或漏水的地方。
3．接管之前用0.3MPa的压力对管道充分冲洗，把管道中的金属粉末密封材料残留，
锈垢等完全清除；电磁阀的工作介质应清洁无颗粒杂质，建议阀前安装过滤器，
蒸汽管路安装疏水阀；电磁阀内件表面上的污物及过滤器，须定期清洁干净。
4．在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，安装旁路装置。
5．不要将阀门安装于管道低凹处，以免蒸汽冷凝水，杂质等沉淀在阀内而妨碍动作。
6．普通型电磁阀不可在易燃易爆危险场合使用。
7．在管道刚性不足情况下，建议把阀前后管子用支架固定，以防电磁阀工作时引起振动。
8．电磁阀前后管道上需装压力表，以便观察管道压力。
