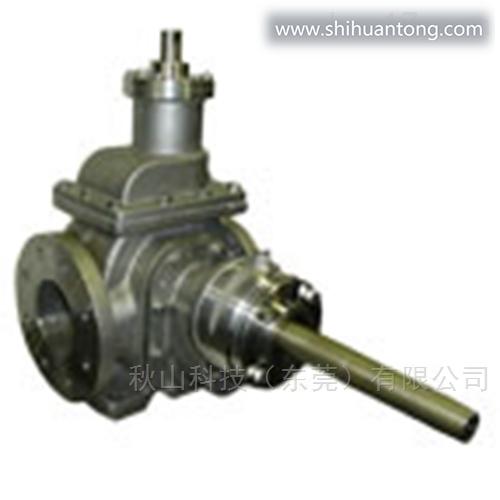

日本cloidRT型齿轮泵RT-06
RT型泵体内置安全阀，轴承为滑动轴承，内轴承式结构。
齿轮和轴与T型和JT相同。
轴封的标准是压盖填料方式，但根据液体的种类和要求，也可以改为机械密封方式。
所有管道连接均为JIS10K法兰式，有螺纹式和焊接式。
RT型Ericroid齿轮泵标准规格
| 模型 | 标准口径 | 各转速对应的排出量L/min | 最大转速 （rpm） | 最大压力 （公斤/平方厘米） | |||||
|---|---|---|---|---|---|---|---|---|---|
| 吸入侧 | 出料侧 | 300 | 500 | 750 | 1000 | 1500 | |||
| RT-06 | 40 | 二十五 | 12 | 20 | 30 | 40 | 60 | 1800 | 十 |
| RT-10 | 50 | 40 | 30 | 50 | 75 | 100 | 150 | 1800 | 十 |
| RT-14 | 65 | 50 | 45 | 75 | 110 | 150 | 225 | 1800 | 十 |
| RT-20 | 65 | 50 | 60 | 100 | 150 | 200 | 300 | 1800 | 十 |
| RT-24 | 80 | 65 | 90 | 150 | 225 | 300 | --- | 1200 | 十 |
| RT-30 | 100 | 80 | 150 | 250 | 375 | 500 | --- | 1200 | 十 |
| RT-40 | 125 | 100 | 210 | 350 | 525 | 700 | --- | 1200 | 十 |
| RT-50 | 125 | 100 | 270 | 450 | 675 | 900 | --- | 1200 | 十 |
日本cloidRT型齿轮泵RT-06
备注
1. 我们的齿轮泵在 50Hz 时的标准规格如上所述。
2、在60Hz的情况下，转速和排放量将比上述高20%。
3、以上标准规格及所需功率速查表可适用于50～500cp的油品。除此之外，还需要更正。
4. 低粘度和高粘度液体请联系我们。
5. 使用所需功率图计算电机输出时，将压力设置为工作压力+2 kg/cm2。
6、1000rpm和1500rpm直接与电机相连，其他为三角带驱动。
1. 我们的齿轮泵在 50Hz 时的标准规格如上所述。
2、在60Hz的情况下，转速和排放量将比上述高20%。
3、以上标准规格及所需功率速查表可适用于50～500cp的油品。除此之外，还需要更正。
4. 低粘度和高粘度液体请联系我们。
5. 使用所需功率图计算电机输出时，将压力设置为工作压力+2 kg/cm2。
6、1000rpm和1500rpm直接与电机相连，其他为三角带驱动。
零件详情
齿轮1组、主传动轴1组、从动轴1组、机壳1组、前盖1组、后盖
1组、侧板4组、轴承4组、压盖1组填料、压盖固定器1套、减压壳1套、
盖子1套、传动轴1套（皮带挂）、螺母1套、调节螺栓1套、弹簧座1套、
弹簧1套、阀门1套、减压帽 1 套
1组、侧板4组、轴承4组、压盖1组填料、压盖固定器1套、减压壳1套、
盖子1套、传动轴1套（皮带挂）、螺母1套、调节螺栓1套、弹簧座1套、
弹簧1套、阀门1套、减压帽 1 套
