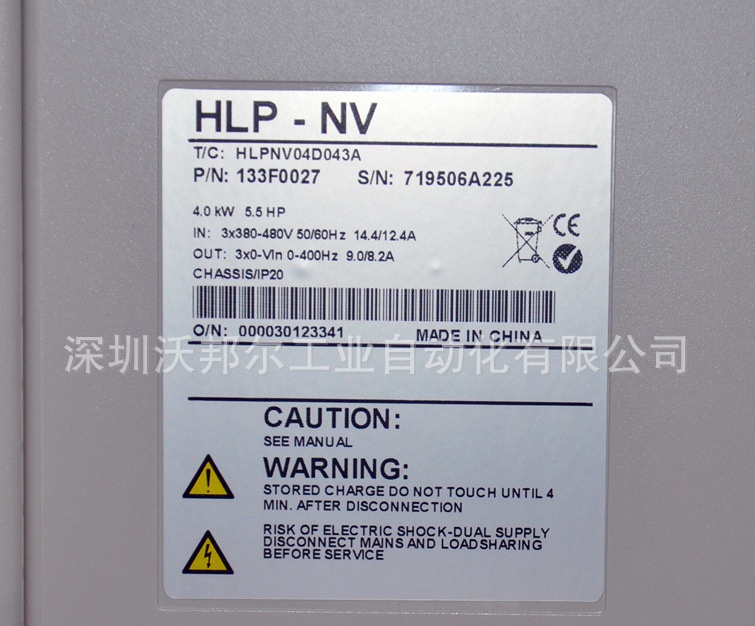

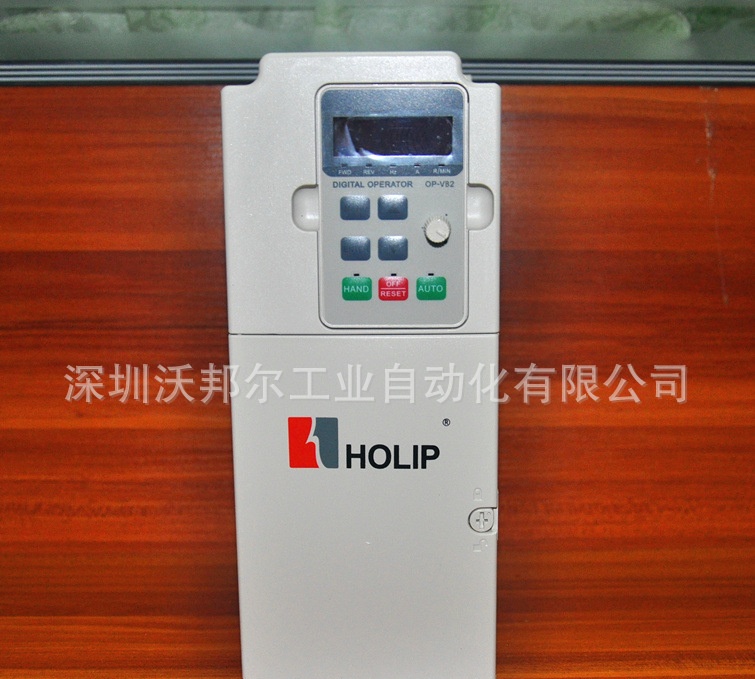

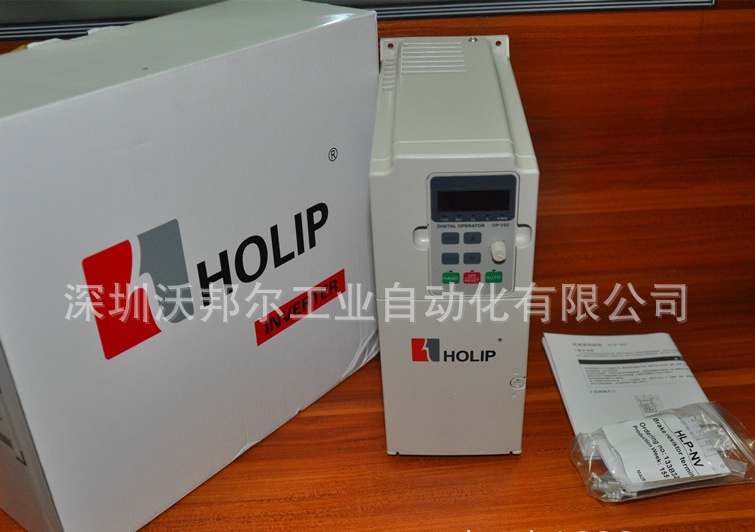

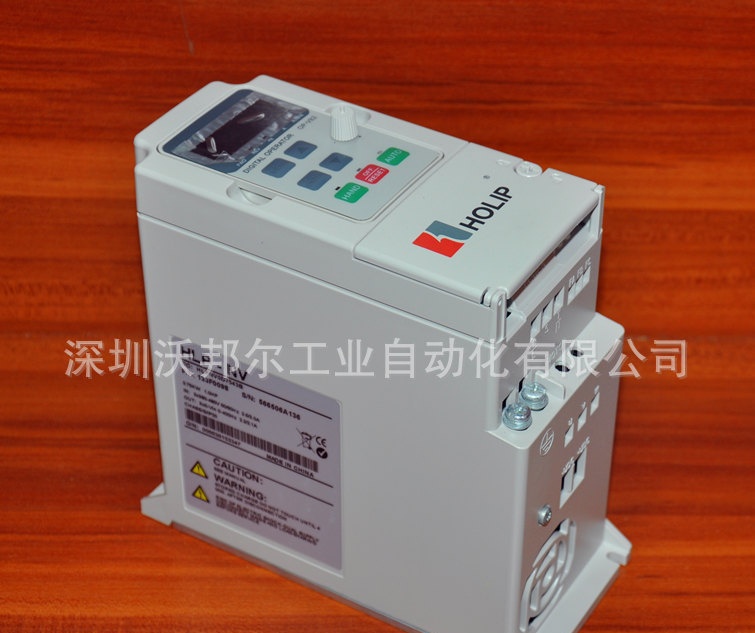

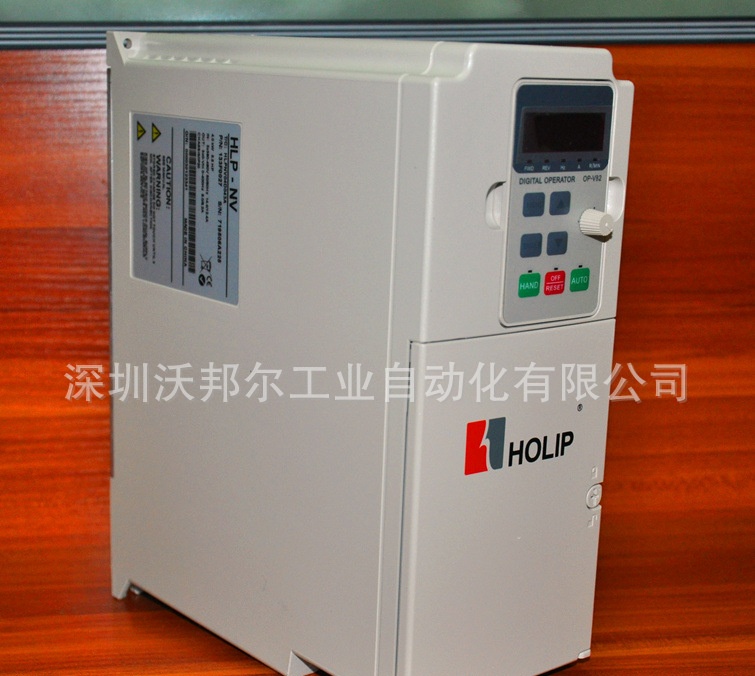

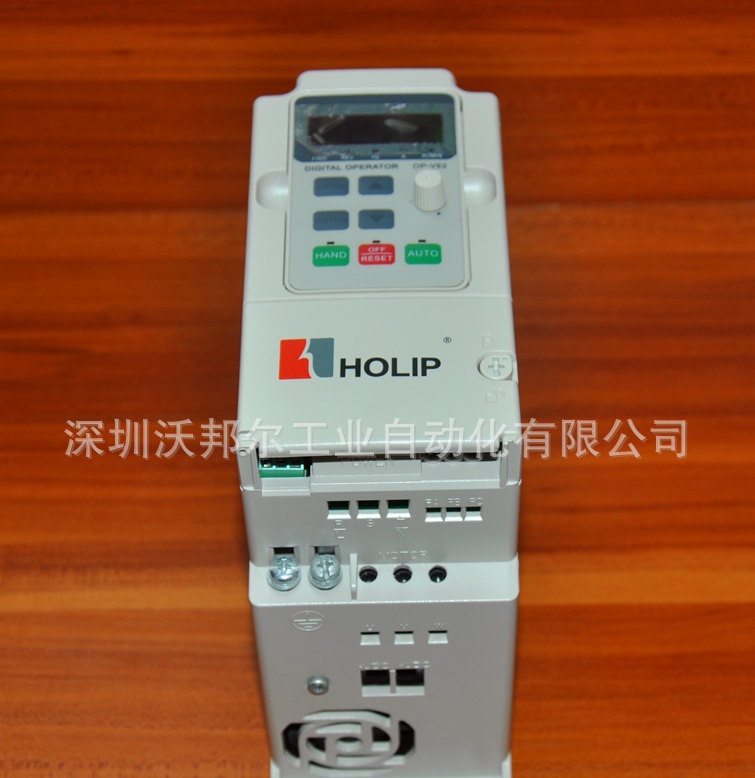

HLPNV04D043A 海利普变频器HLP-NV 4KW 380V 三相 数控机床变频器

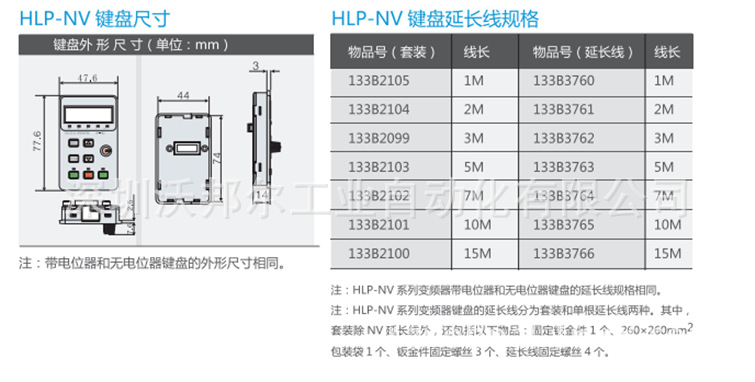

远程安装组件 — 方便远程控制
面板带有电位计或UP、DOWN功能 — 调速方便
全功率范围内使用统一的用户界面 — 使用更简单
FC和MODBUS两种通讯协议 — 易组成集中控制系统
极佳的控制性能
独特的VVC+矢量控制 — 在电动机中产生标准的圆形磁场，没有任何附加的效率损失
良好的直流制动功能 — 可承受频繁的直流制动
过载转矩150% 1分钟 — 无需更大变频器
电机自适配 — 开发全部潜能，保证电机工作状态最佳
智能逻辑控制 — 多数情况下无需PLC
带有前馈因数的过程比例积分控制器 — 无需外部控制器
滑差补偿功能 — 对于冲击性负载，可保证电机的输出转速恒定
优异的频率追踪功能 — 可在极短的时间内捕捉到电机的运行频率并加速到设定值
高、低速负载补偿功能 — 保证电机在不同的负载下平滑、稳定地启动和运行
多点V/F曲线控制 — 最多可设置六点V/F曲线
内置制动单元（1.5kW及以上） — 节省用户成本
机械刹车功能 — 方便用户使用
最佳散热设计 — 使用寿命长
防护等级 — IP20防护性能
高质量的电子元器件和电容器 — 品质好
出厂前经过高温和满负载测试 — 可靠性高
接地故障、过热和短路保护 — 保护全面
带涂层保护的印刷电路板 — 可靠性高
电路板之间全部采用焊接 — 连接更可靠
电机保护功能齐全 — 安全有保障
电子热继电器 — 替代外部电机保护装置
体积小
紧凑的笔记本式设计 — 最少灰尘侵入
变频器并排安装 — 真正节省安装空间
HLPNV海利普变频器的技术特点
输入 电源 | 频率 | 48–62Hz | ||||
电压 | 三相 380–480V±10% 单/三相200–240V ±10% | |||||
变频 输出 | 电压 | 三相0–100% 输入电压 | ||||
频率 | VVC+：0–200Hz V/F：0–400Hz | |||||
过载容量 | 150%额定电流 | |||||
加减速时间 | 0.05–3600 s | |||||
控制 性能 | 运行命令设定 | 操作器，多功能输入端子，通讯 | ||||
速度设定方式 | 数位操作器，模拟量，通讯 | |||||

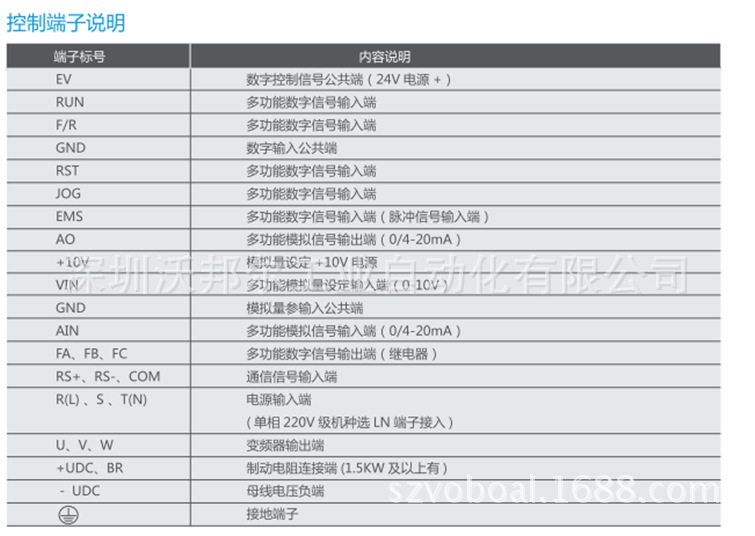

控 制 端 子 | 可编 程数 位输 入端 | 输入数目 | 5个 端子号：RUN，F/R，RST，JOG，EMS | |||
电压电平 | 0–24VDC（PNP或NPN） 最大输入电压：28VDC | |||||
逻辑电平 | PNP：“0”<5VDC “1”>10VDC | |||||
NPN：“0” >19VDC “1” < 14VDC | ||||||
输入阻抗 | 4 kΩ | |||||
控 制 端 子 | 模拟 输入 | 电 压 | 输入数目 | 1个 端子号：VIN | ||
电压电平 | 0-10VDC（可调） 最大输入电压20V | |||||
输入阻抗 | 10 kΩ | |||||
电 流 | 输入数目 | 2个 端子号：VIN，AIN | ||||
电流范围 | 0-20 mA（可调） 最大输入电流30mA | |||||
输入阻抗 | 200Ω | |||||
模拟 输出 | 输出数目 | 1个 端子号 AO | ||||
输出电流范围 | 0/4–20mA | |||||
最大负载 | 500Ω | |||||
输出精度 | 满度输出的0.5% | |||||
解析度 | 8 bit | |||||
24V DC 电源 | 端子号 | EV | ||||
最大负载 | 200mA | |||||
RS485 通信 | 输入数目 | 1组端子：RS+（TX+，RX+），RS-（TX-，RX-），COM（通讯地） | ||||
通信协议 | FC协议、MODBUS协议 | |||||
继电器 输出 | 控 制 板 | 输出端子 | 1组 端子号：FA-FB（常开），FA-FC（常闭） | |||
最大 负载 | 阻性 负载 | 250V AC 2A | ||||
30V DC 2A | ||||||
感性 负载 | 250V AC 0.2A | |||||
24V DC 0.1A | ||||||
10V DC 电源 | 端子号 | +10V | ||||
输出电压 | 10.5±0.5V | |||||
最大负载电流 | 25mA | |||||
环 境 条 件 | 防护等级 | IP20 | ||||
操作温度 | -10℃–40℃ | |||||
湿度 | 5%–95%相对湿度（不结露） | |||||
振动 | 1.0g以下 | |||||
最大海拔高度 | 1000m | |||||
3000m（降档使用） | ||||||
保 护 功 能 | 电子式电机过载热保护 | |||||
散热器过热保护，散热器监控确保在温度到达95±5℃时断开变频器， 只有当散热器的温度降到70±5℃以下时才能复位 | ||||||
变频器输出短路保护 | ||||||
变频器输出接地故障保护 | ||||||
变频器中间回路的直流高压过高或过低，变频器都将跳保护 | ||||||
如果电机出现缺相，变频器将会保护 | ||||||
如果主电源出现故障，变频器按有控斜坡执行同时输出警报 | ||||||
如果主电源出现缺相，变频器将在电机受负载时跳脱同时输出警告 | ||||||
HLPNV海利普变频器

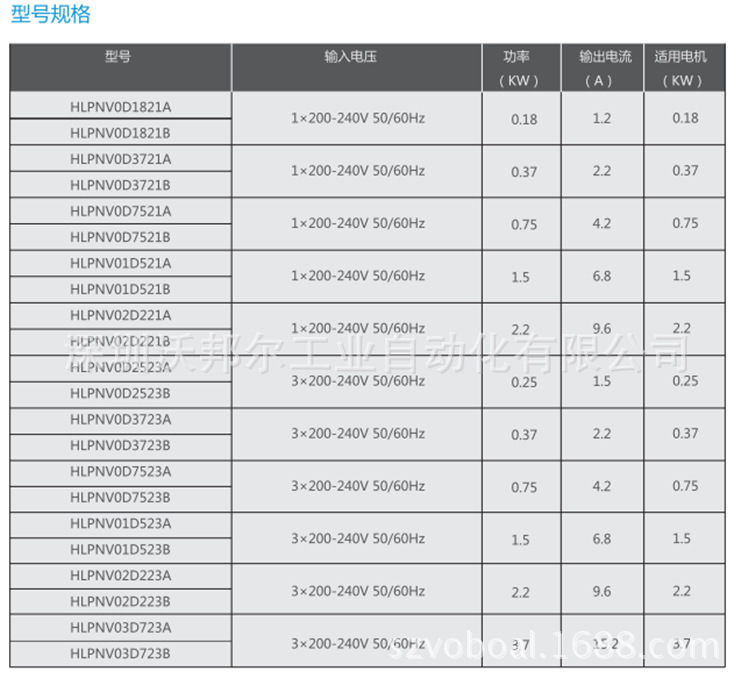

型 号 | 输 入 电 压 | 功率(kW) | 输出电流(A) | 适用电机(kW) | |
HLPNV0D1821A | 1×200-240V 50/60Hz | 0.18 | 1.2 | 0.18 | |
HLPNV0D1821B | |||||
HLPNV0D3721A | 1×200-240V 50/60Hz | 0.37 | 2.2 | 0.37 | |
HLPNV0D3721B | |||||
HLPNV0D7521A | 1×200-240V 50/60Hz | 0.75 | 4.2 | 0.75 | |
HLPNV0D7521B | |||||
HLPNV01D521A | 1×200-240V 50/60Hz | 1.5 | 6.8 | 1.5 | |
HLPNV01D521B | |||||
HLPNV02D221A | 1×200-240V 50/60Hz | 2.2 | 9.6 | 2.2 | |
HLPNV02D221B | |||||
HLPNV0D2523A | 3×200-240V 50/60Hz | 0.25 | 1.5 | 0.25 | |
HLPNV0D2523B | |||||
HLPNV0D3723A | 3×200-240V 50/60Hz | 0.37 | 2.2 | 0.37 | |
HLPNV0D3723B | |||||
HLPNV0D7523A | 3×200-240V 50/60Hz | 0.75 | 4.2 | 0.75 | |
HLPNV0D7523B | |||||
HLPNV01D523A | 3×200-240V 50/60Hz | 1.5 | 6.8 | 1.5 | |
HLPNV01D523B | |||||
HLPNV02D223A | 3×200-240V 50/60Hz | 2.2 | 9.6 | 2.2 | |
HLPNV02D223B | |||||
HLPNV03D723A | 3×200-240V 50/60Hz | 3.7 | 15.2 | 3.7 | |
HLPNV03D723B | |||||
HLPNV0D3743A | 3×380-480V 50/60Hz | 0.37 | 1.2 | 0.37 | |
HLPNV0D3743B | |||||
HLPNV0D7543A | 3×380-480V 50/60Hz | 0.75 | 2.2 | 0.75 | |
HLPNV0D7543B | |||||
HLPNV01D543A | 3×380-480V 50/60Hz | 1.5 | 3.7 | 1.5 | |
HLPNV01D543B | |||||
HLPNV02D243A | 3×380-480V 50/60Hz | 2.2 | 5.3 | 2.2 | |
HLPNV02D243B | |||||
HLPNV03D043A | 3×380-480V 50/60Hz | 3.0 | 7.2 | 3.0 | |
HLPNV03D043B | |||||
HLPNV04D043A | 3×380-480V 50/60Hz | 4.0 | 9.0 | 4.0 | |
HLPNV04D043B | |||||
HLPNV05D543A | 3×380-480V 50/60Hz | 5.5 | 12.0 | 5.5 | |
HLPNV05D543B | |||||
HLPNV07D543A | 3×380-480V 50/60Hz | 7.5 | 15.5 | 7.5 | |
HLPNV07D543B | |||||
HLPNV001143A | 3×380-480V 50/60Hz | 11.0 | 23.0 | 11.0 | |
HLPNV001143B | |||||
HLPNV001543A | 3×380-480V 50/60Hz | 15.0 | 31.0 | 15.0 | |
HLPNV001543B | |||||
HLPNV18D543A | 3×380-480V 50/60Hz | 18.5 | 37.0 | 18.5 | |
HLPNV18D543B | |||||
HLPNV002243A | 3×380-480V 50/60Hz | 22.0 | 43.0 | 22.0 |
