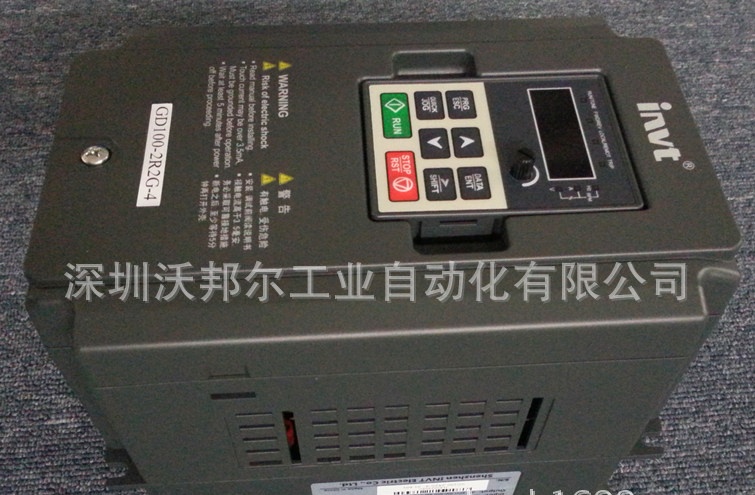

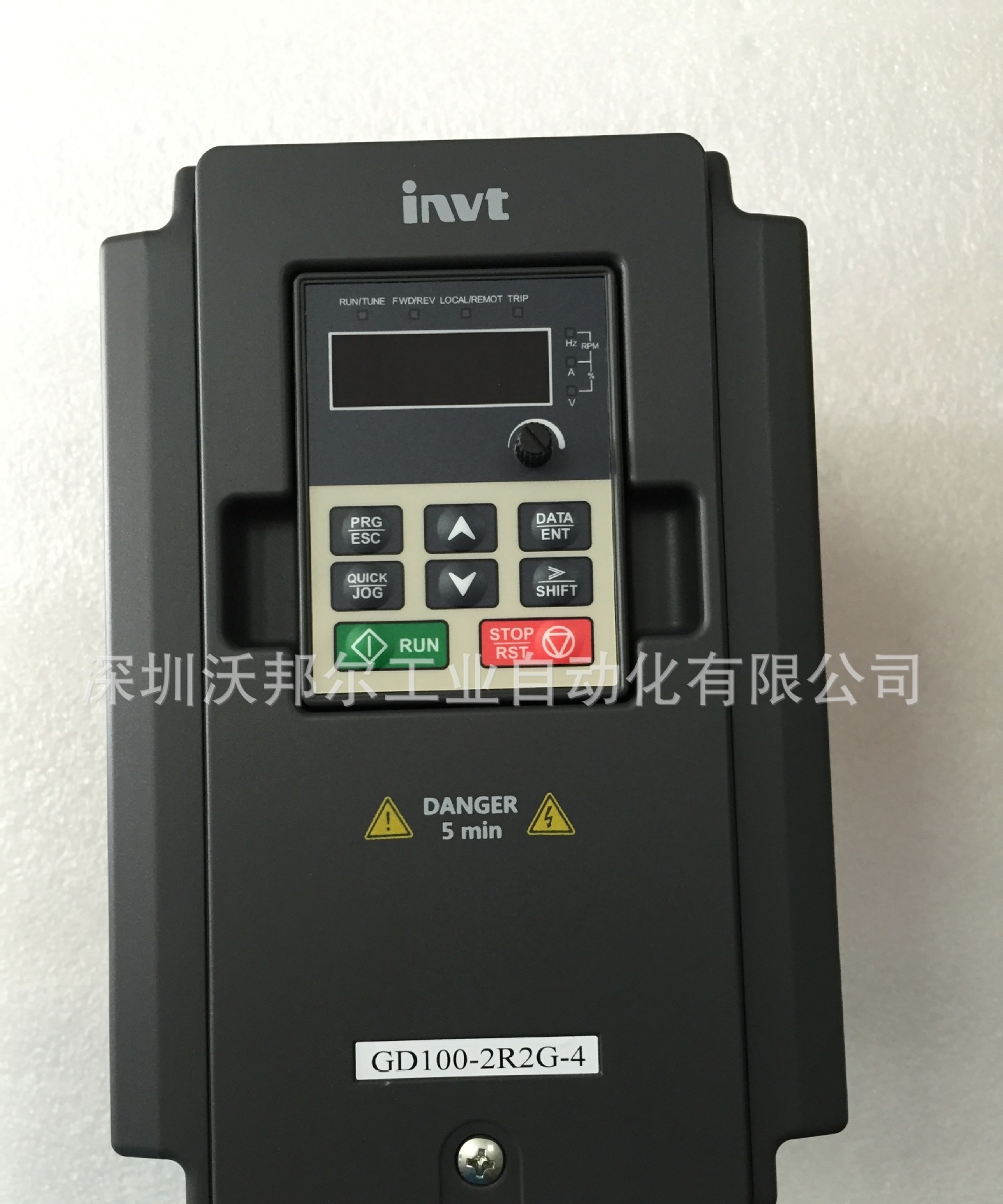

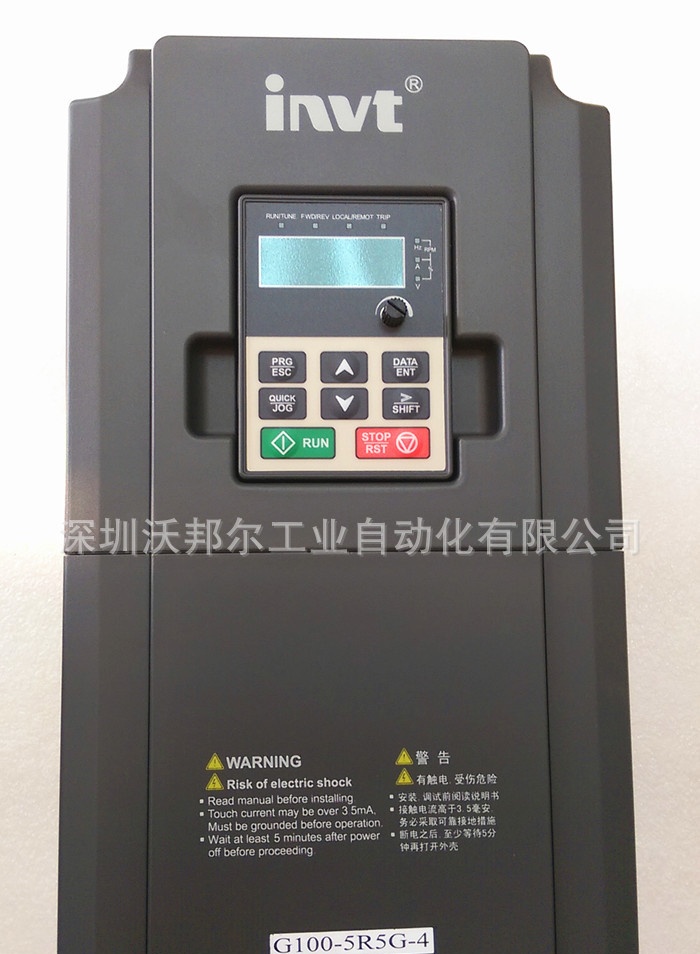

GD100-0R7G-4 INVT 英威腾变频器 GD100 0.75KW 380V 三相变频器
Goodrive100变频器包含V/f及无PG矢量两种控制模式，采用全新设计平台，可提供优异的电机驱动性能，是面对通用变频器市场的一款高性能简易型产品。
1. 准确的电机参数自学习，可提供优异的电机驱动性能；
2. 独立风道设计，可壁挂或法兰（穿墙）安装；
3. 标配内置C3输入滤波器；
4. 标配可外引、带电位器键盘；
5. 产品设计严格遵循IEC国标标准，并通过了国际权威认证机构TüV SüD的CE认证测试。
Goodrive100变频器型号：
GD100-0R7G-4 0.75KW
GD100-1R5G-4 1.5KW
GD100-2R2G-4 2.2KW
GD100-004G-4 4KW
GD100-5R5G-4 5.5KW
GD100-7R5G-4 7.5KW
GD100-011G-4 11KW
GD100-015G-4 15KW
| 功能描述 | 规格指标 | |
| 输入 | 输入电压（V） | AC 3PH 400V±15% |
| 输入频率（Hz） | 50Hz或60Hz，允许范围47～63Hz | |
| 输出 | 输出电压（V） | 0～输入电压 |
| 输出频率（Hz） | 0～400Hz | |
| 输出功率（kW） | 0.75～15kW | |
| 技术控制性能 | 控制方式 | V/f，无PG矢量控制模式 |
| 电机类型 | 异步电机 | |
| 调速比 | 1:100（无PG矢量控制） | |
| 速度控制精度 | ±0.2%（无PG矢量控制） | |
| 速度波动 | ±0.3%（无PG矢量控制） | |
| 转矩响应 | <50ms（无PG矢量控制） | |
| 转矩控制精度 | <10%（无PG矢量控制） | |
| 启动转矩 | 0.5Hz/150%（无PG矢量控制） | |
| 过载能力 | 150%额定电流60s，180%额定电流10s，200%额定电流1s | |
| 运行控制性能 | 频率设定方式 | 数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设定、MODBUS通讯设定等，可实现设定的组合和设定通道的切换 |
| 故障保护功能 | 提供过流、过压、欠压、过温、缺相、过载等三十多种故障保护功能，可记录故障时变频器运行的详细状态，并具有故障自动复位功能 | |
| 外围接口 | 模拟输入 | 共2路，其中1路（Al2）0～10V/0～20mA，1路（Al3）-10～10V，分辨率不大于20mV |
| 模拟输出 | 2路（AO1、AO2）0～10V/0～20mA | |
| 继电器输出 | 两路可编程继电器输出； RO1A常开，RO1B常闭，RO1C公共端； RO2A常开，RO2B常闭，RO2C公共端； 触电容量：3A/AC250V | |
| 其它 | 安装方式 | 支持壁挂和法兰（穿墙）两种安装方式 |
| 运行环境温度 | -10～50℃，40℃以上降额使用 | |
| 防护等级 | IP20 | |
| 冷却方式 | 强制风冷 | |
