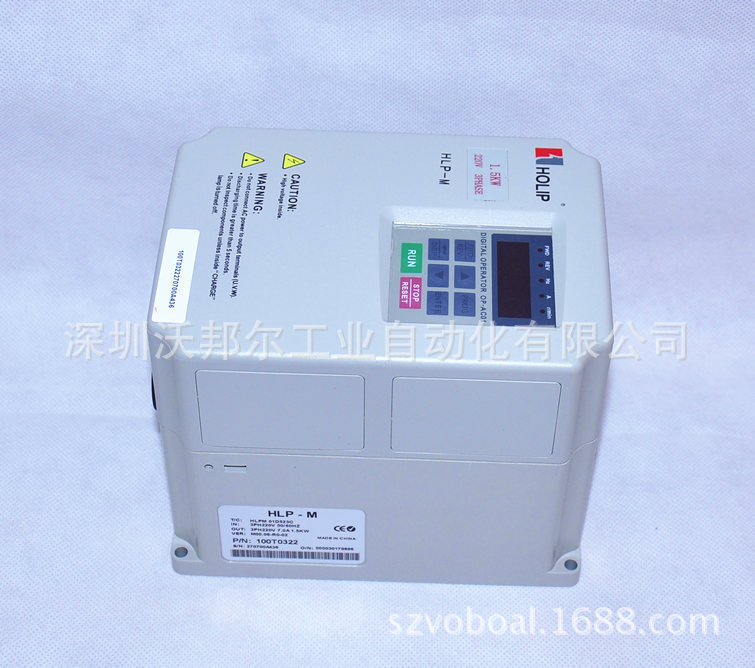

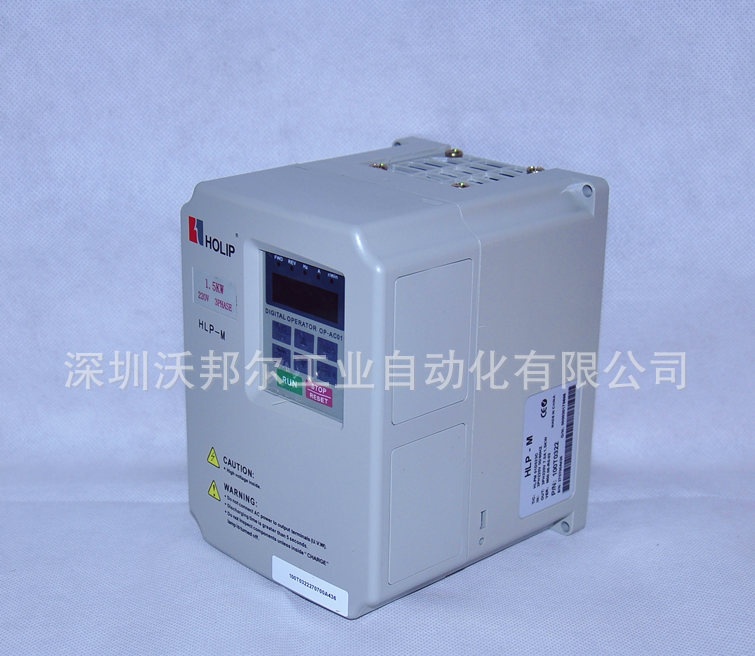

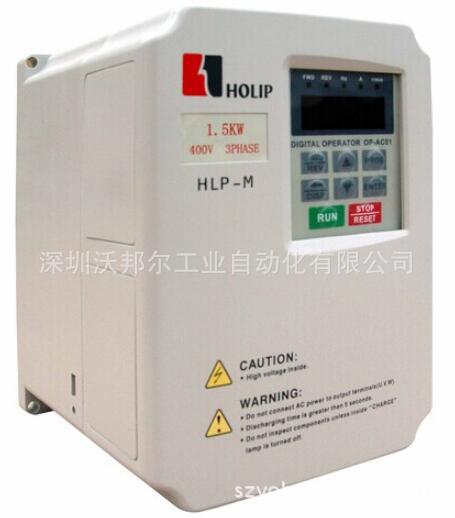

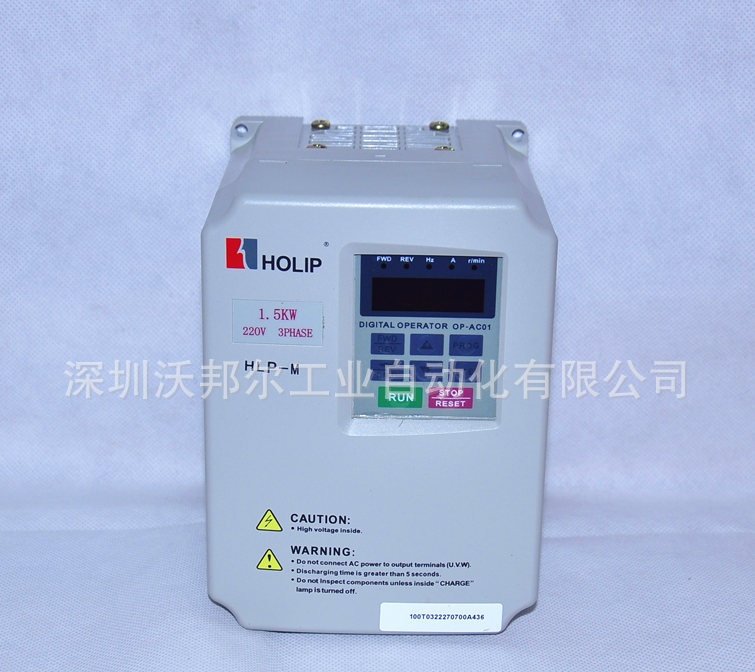

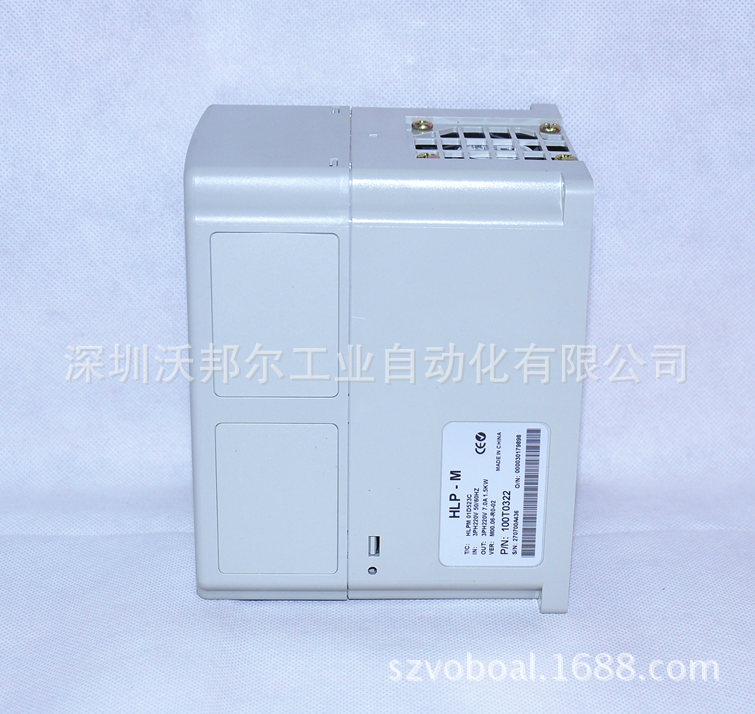

HLPM01D543C 海利普磨床专用变频器HLP-M 1.5KW 400V 三相 全新
HLP-M海利普变频器 磨床专用变频器
功率范围
单相 220V 0.4-3.7kW
三相 220V0.4-3.7kW
三相 380V0.75–7.5kW
产品特点：
频率控制范围为0.1Hz – 400.00Hz
以大规模电机控制IC+专用驱动电路+IGBT为核心，整机可靠性高
对进线电压适应性强，波动可达±20%
加强了机器在防潮、防湿方面的防护等级，可应用在高温、高湿的场合
低频转矩大，1HZ时可达150%，适用于磨床、数控机床等需要低频高起动转矩的设备
控制精度高，频率解析度为0.01HZ
可任意设定V/F曲线
具有RS485通讯接口，方便组成集中控制系统。
HLPM0D7523C 海利普磨床专用变频器HLP-M 0.75KW 220V三相变频器
型 号 | 输 入 电 压 | 功 率（kW） | 驱动器容量（kVA） | 输出电流（A） | 适用电机（kW） |
HLPM00D423C | 单三相220V 50Hz | 0.4 | 1.0 | 2.5 | 0.4 |
HLPM0D7523C | 单三相220V 50Hz | 0.75 | 2.0 | 5.0 | 0.75 |
HLPM01D523C | 单三相220V 50Hz | 1.5 | 2.8 | 7.0 | 1.5 |
HLPM02D223B | 单三相220V 50Hz | 2.2 | 4.0 | 10 | 2.2 |
HLPM03D723B | 单三相220V 50Hz | 3.7 | 6.8 | 17 | 3.7 |
HLPM0D7543B | 3Φ380V 50Hz | 0.75 | 2.2 | 2.7 | 0.75 |
HLPM01D543B | 3Φ380V 50Hz | 1.5 | 3.2 | 4.0 | 1.5 |
HLPM02D243B | 3Φ380V 50Hz | 2.2 | 4.0 | 5.0 | 2.2 |
HLPM03D743B | 3Φ380V 50Hz | 3.7 | 6.8 | 8.5 | 3.7 |
HLPM05D543B | 3Φ380V 50Hz | 5.5 | 10 | 12.5 | 5.5 |
HLPM07D543B | 3Φ380V 50Hz | 7.5 | 14 | 17.5 | 7.5 |
项目名称 | HLP-M | |
控制方式 | SPWM | |
输入电源 | 380V电源：330–440V；220V电源：170–240V | |
五位数码显示 及状态指示灯 | 显示频率、电流、转速、电压、计数器、温度、正反转状态、故障等 | |
通信控制 | RS-485 | |
操作温度 | -10–40℃ | |
湿度 | 0~95%相对湿度（不结露） | |
振动 | 0.5G以下 | |
频率控制 | 范围 | 0.10–400.00Hz |
精度 | 数字式：0.01%（-10–40℃）；模拟式：0.1% （25±10℃） | |
设定解析度 | 数字式：0.01Hz；模拟式：最大操作频率的1‰ | |
输出解析度 | 0.01Hz | |
键盘设定方式 | 可直接以←∧ ∨ 设定 | |
模拟设定方式 | 外部电压0–5V，0–10V，4–20mA，0–20mA。 | |
其它功能 | 频率下限，启动频率，停车频率、三个跳跃频率可分别设定 | |
一般控制 | 加减速控制 | 4段加减速时间（0.1–6500秒）任意选择 |
V/F曲线 | 可任意设定V/F曲线 | |
转矩控制 | 可设定转矩提升，最大10.0%启动转矩在1.0Hz时可达150% | |
多功能输入端 | 6个多功能输入端，实现8段速控制，程序运行，4段加减速切换，UP、DOWN机能、 计数器，外部急停等功能 | |
多功能输出端 | 有5个多功能输出端，实现运转中、零速、计数器、外部异常、程序运行等指示及报警 | |
其它功能 | 自动电压稳压（AVR）、减速停止或自由停止、直流刹车，自动复位再起动， 频率跟踪，PLC程序控制、横动控制、载波可调，最高达20KHz等 | |
保护功能 | 过载保护 | 电子电驿保护马达 驱动器（恒转矩150%/1分钟，风机类120%/1分钟） |
FUSE熔断保护 | FUSE熔断，马达停止 | |
过电压 | 220V线：直流电压＞400V；380V线：直流电压＞800V | |
不足电压 | 220V线：直流电压＜200V；380V线：直流电压＜400V | |
瞬间停电再起动 | 瞬停后可以频率跟踪方式再起动 | |
失速防止 | 加/减速运转中失速防止 | |
输出端短路 | 电子线路保护 | |
其它功能 | 散热片过热保护，反转限制，开机后直接起动及故障复归之功能，参数锁定等 | |
海利普变频器HLP-M系列所有型号：
HLPM00D423C
HLPM0D7523C
HLPM01D523C
HLPM02D223B
HLPM03D723B
HLPM0D7543C
HLPM01D543C
HLPM02D243C
HLPM03D743B
HLPM05D543B
HLPM07D543B
售后说明
（一）保修期限为自购买之日起的1年内。
（二）保修范围
1.海利普变频器本体。
2.保修期内，因本公司责任而产生的故障或损坏由本公司免费维修或更换。
3.保修期内，由以下情况导致的机器故障或损坏，本公司将收取一定的维修费。
（1）不按说明书操作或未经允许自行修理及改造所引起的机器故障；
（2）超出标准规范的要求使用而造成的故障或损坏；
（3）购买后摔损或放置不当（如进水等）等造成的损坏；
（4）因地震、火灾，雷击，异常电压或其他人力不可抗拒力量造成的机器损坏。
