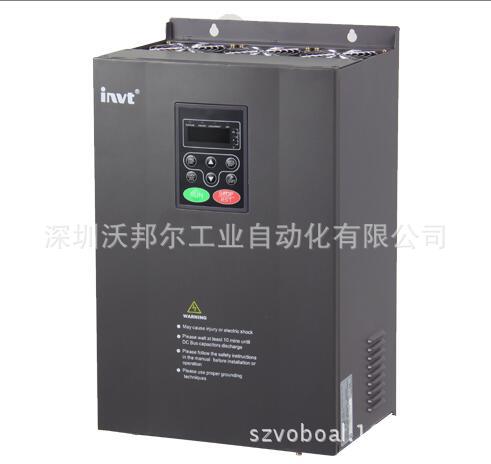

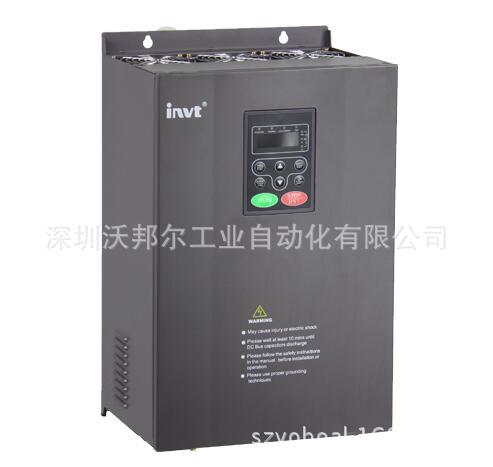

CHV160-110-4英威腾CHV160恒压供水变频器-110KW三相 380V

1、功率范围：5.5kW~350kW
2、CHVl60A供水专用变频器=PLC+变送器+PID调节器+变频器；
3、支持固定变频泵(最多1台固定变频泵+9台工频泵)和循环变频泵(最多4台循环变频泵+2台工频泵)多种供水模式
4、优化的供水PID调节器，可实现两套PID的切换；
5、灵活的加、减泵控制逻辑；灵活的休眠泵控制功能；
6、定时轮换控制，可有效防止泵的锈死；
7、全天8时段定时供水和多达16段的多段压力给定；
8、内置进水池、污水池水位检测和逻辑控制功能；
9、手动软启调试、手动轮循调试，方便用户调试检修；
10、管网水压监控、报警；水泵接地、缺相等完善保护功能;
11、内置标准的Modbus通讯协议。

规格
3AC  380V±15%  5.5—350KW

一、供水现状与恒压供水设备

一般规定城市管网的水压只保证6层以下楼房的用水，其余上部各层均须提升水压才能满足用水要求。传统的方法是水塔、高位水箱或气压罐式增压设备，其设备一次投资费用高，并且必须由水泵高于实际用水高度的压力来提升水量，其结果往往增大了水泵的轴功率和能量损耗，在使用这些传统的供水方式，还容易造成水的二次污染。

根据工业生产、生活、农业节水灌溉工程等用水的要求，应用CHV160系列的供水专用变频器，可快速装配成恒压供水系统。它集变频调速技术、PLC技术、PID控制技术等为一体，可组成完整的闭环自动控制系统。

二、恒压供水原理

供水自动控制系统工作时，设备通过安装在供水管网上的高灵敏度压力传感器来检测供水管网在用水量变化时的压力变化，不断向变频器传输变化的信号，经过微电脑判断运算并与设定的压力比较后，向控制器发出改变频率的指令，控制器通过改变频率来改变水泵电机的转速与启用台数，自动调节峰谷用水量，保证供水管网压力恒定，以满足用户用水的需求。CHV160恒压供水原理图如下：

 3.定时轮换功能：

经过设定的时间，让系统中的水泵进行轮换，使系统中的所有水泵轮流参与运行工作，有效地防止泵的锈死现象，提高设备的综合利用率。降低维护费用。当泵的容量基本相同时，选择定时轮换功能比较合适，以免造成系统工作的震荡。

6.平滑的水泵切换功能：

当进行加减泵时，始终保持一台变频泵运行中，以使管网的压力不会突变。对变频泵投切到工频泵，可设定变频泵投切频率，变频泵运行在较高的频率，再投切到工频运行，保证管网压力的稳定。

       7.排污泵控制功能： 通过对排污泵的控制，实现对污水池的水位进行控制，实现自动排污。   8.丰富的保护功能： 可对系统进行全方位的保护。

   某公司使用英威腾CHV160供水专用变频器，要求拖动两台水泵进行变频恒压供水，要求使用休眠功能、能够屏蔽故障泵，并能实现瞬间掉电再起动。变频器线路接线图如下所示：


根据接线图，现场供水设备安装于电气线路接线如下图片所示：

根据用户的要求，本例中调节变频器参数如下所示：

P0.01  运行指令通道 1：端子指令通道。

P1.15  停电再起动选择  1：允许再起动。

P2 整组参数根据实际值输入

P4.12  上电时端子功能检测选择  1：上电时端子运行命令有效。

P5.02  S1端子功能选择  1：正转运行。

P5.03  S2端子功能选择  41：电机A无效。

P5.04  S3端子功能选择  42：电机B无效。

P5.05   S4端子功能选择 43：电机C无效

P5.17  AI1上限值5.00V。

P6.04  继电器1输出选择3：故障输出。

PF.00  供水模式选择 1：通用供水模式。

PF.01  供水压力设定源选择  0：数字设定。

PF.02  供水压力数定设定根据实际需求设定（现设为50.0%）。

PF.03  压力反馈源选择  0：AI1反馈设定。

PF.11  A水泵类选择 1：变频控制泵。

PF.12  B水泵类选择 1：变频控制泵。

PF.13  C水泵类选择 3：休眠专用泵。

PF.18- PF.20  水泵额定电流 根据电机实际电流值输入。

PF.25  RT1输入功能选择 1：连接A泵变频控制。

PF.26  RT2输入功能选择 2：连接A泵工频控制。

PF.27  RT3输入功能选择 3：连接B泵变频控制。

PF.28  RT4输入功能选择 4：连接B泵工频控制。

PF.29  RT5输入功能选择 6：连接C泵工频控制。

PF.47  当前时间 输入当前时间（使用休眠泵一定要设此参数）。

PF.48  压力段数选择 1

PF.49  T1开始时刻  00.00。

PF.50  T1时刻压力  根据实际要求输入（现设为40%）。

PF.51  T2开始时刻   23.59。

PF.65  休眠时段选择 1。

PF.66  休眠压力容差 根据实际要求输入（现设为1%）。

PF.67  休眠加减泵延迟  根据实际要求输入（现设为6）。

PF.68  休眠唤醒使能 1：有效。

根据上述参数调整，恒压供水设备正常运行。两台变频泵根据供水量的需求,进行自动切换,并对新投加的水泵进行变频起动,对管网的冲击小；满足休眠条件，两台变频泵停止运行，休眠小泵投入运行，满足唤醒使能条件时，变频泵重新投入运行。

四、 总结

将变频控制技术运用于恒压供液领域，控制上增加专用的控制模块，提供了一种优化的恒压供水方案，使用此专用变频器组装供水自动控制系统，具有投资少，自动化程度高，保护功能齐全，运行可靠，操作简便，节水节电效果显著，尤其对水质不构成二次污染，具有优异的性能价格比，是取代水塔、高位水箱、无塔上水器的最理想设备。
