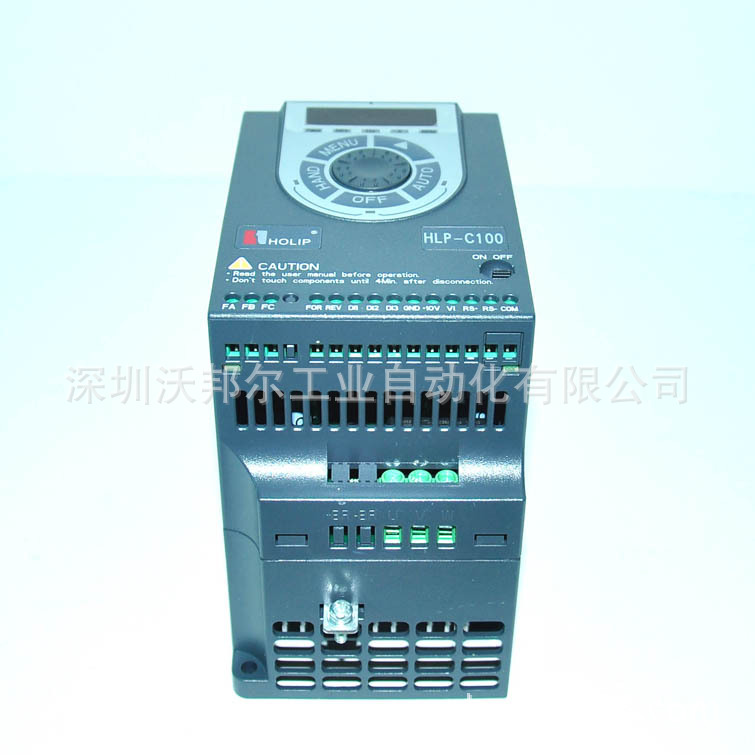

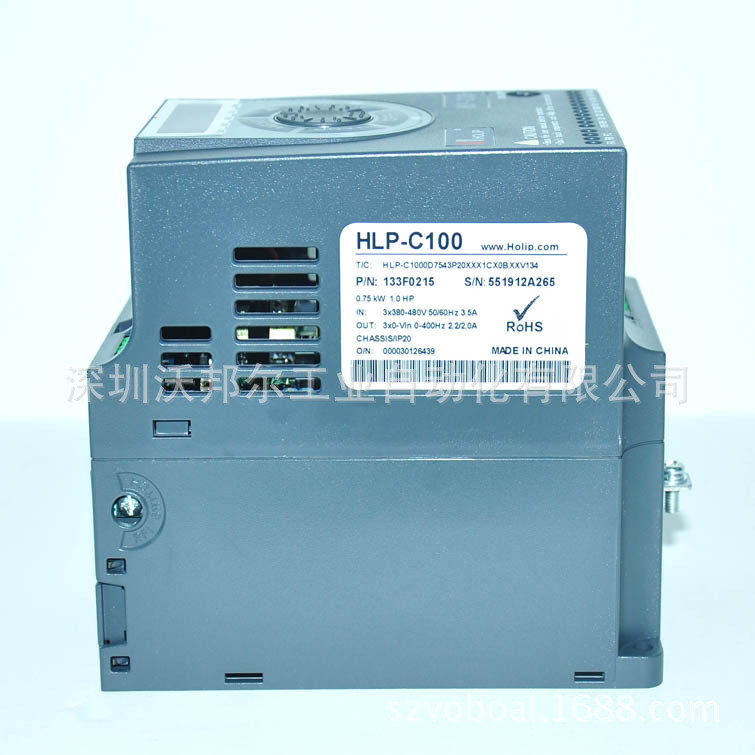

HLPC1000D7543P 海利普HLP-C100变频器750W 380v P/N:133F0215

  型号

  输入电源

  输出电流(A)

  额定功率(kW)

  适用电机(kW)

  HLP-C1000D3721

  1×220V 50/60Hz

  2.2

  0.37

  0.37

  HLP-C1000D7521

  1×220V 50/60Hz

  4.2

  0.75

  0.75

  HLP-C10001D521

  1×220V 50/60Hz

  6.8

  1.5

  1.5

  HLP-C1000D3723

  3×220V 50/60Hz

  2.2

  0.37

  0.37

  HLP-C1000D7523

  3×220V 50/60Hz

  4.2

  0.75

  0.75

  HLP-C10001D523

  3×220V 50/60Hz

  6.8

  1.5

  1.5

  HLP-C1000D7543

  3×380V 50/60Hz

  2.2

  0.75

  0.75

  HLP-C10001D543

  3×380V 50/60Hz

  3.7

  1.5

  1.5

  HLP-C10002D243

  3×380V 50/60Hz

  5.3

  2.2

  2.2

项目

规格

输入电源

电压

 单/三相200~240V -20%~+10%；

 三相 380~480V -20%~+10%；

频率

   48~62Hz；

最大不平衡度

   3%；

输出电源

输出电压

 三相0~100% 输入电压；

输出频率

   0~400Hz；

主要控制功能

控制模式

   V/F；

起动转矩

   1Hz 150%；

过载能力

   150%额定输出电流 (60s)；

载波频率

   2k~16kHz；

速度设定

解析度

 数字：0.001Hz ，模拟：最大操作频率的0.5‰；

开环转速

控制精度

   30 ~ 4000 rpm：误差±8 rpm；

控制命令来源

 操作面板，数字端子，通讯控制字；

设定频率来源

 面板，模拟量，脉冲，通讯给定；

加减速时间

   8组加减速时间0.05-300.00s；

基本功能

 速度开环控制、过程闭环控制、转差补偿、转矩补偿、自动稳压功能、多点V/F曲线、加减速曲线、直流制动、交流制动、转速限制、电流限制、频率跟踪起动、自动复位再起动；

应用功能

 点动控制、外控多段速、机械制动控制、不同段速配合不同加减速时间、计数器；

保护功能

 电源缺相保护，欠压保护，过压保护，过流保护，过载保护，输出缺相

保护，输出短路保护，输出接地保护，过热保护，按钮禁用，复制失效，面板通讯错误，参数只读，数值超出范围，不可在运行中执行；

控制端子

输入端子

   5个数字量输入端子；

   1个模拟量输入端子，支持接收电压或电流信号；

输出端子

   1个继电器输出端子；

电源端子

   1个10V电源端子，最大输出电流10mA；

通讯端子^*

   1组通讯端子，最大波特率38400bit/s；

面板

5位8段LED显示

 可显示频率、警报，状态等各种数据信息；

指示灯

 指示灯FWD、REV、Hz、A、RPM显示变频器的各种状态；

监视功能

 参考值，输出频率，反馈值，输出电流，直流母线电压，输出电压，输出功率，输入端子状态，输出端子状态，模拟量输入值，模拟量输出值，历史1~10次故障记录和累计工作时间等；

环境

防护等级

   IP20；

操作温度

   -10℃~50℃，40℃以上需降容使用；

操作湿度

   5%-85%（95%时不结露）；

振动

   1.14g；

最大海拔

   1000m，1000m以上需降档使用；

电机线长度

 屏蔽线：5米，非屏蔽线：50米；

其他

直流电抗器

 无；

制动单元

   220V/380V 1.5kW及以上机型内置制动单元；
