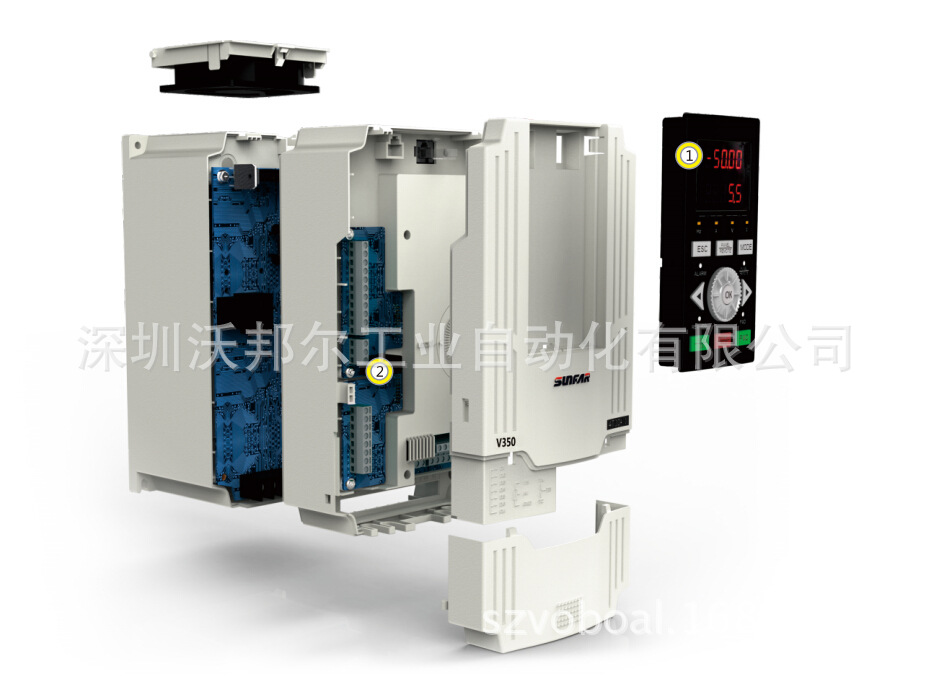

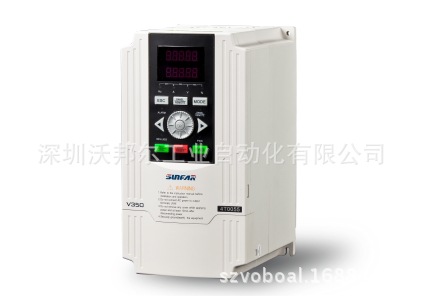

V350-4T0015 四方V350小功率闭环矢量变频器 1.5KW 三相380V

输入电压、频率

3AC 380V±20% ； 50/60Hz

1AC 220V ±20% ； 50/60Hz

功率范围

3AC 380V±20%  1.1KW~15KW

1AC 220V±20%  0.7KW~2.2KW

输出电压

3AC  0~380V

3AC  0~220V

输出频率

低频运行模式：0.0~300.00Hz；

高频运行模式：0.0~1000.0Hz

载波频率

三相电压矢量合成模式：1.5~10.0KHz；

两相电压矢量合成模式：1.5~12.5KHz；

控制方式

闭环矢量控制；开环矢量控制；V/F控制;转矩控制

数字输入输出

V350-4T0030/2S0022及以下机型：

标准配置5路数字输入（DI），标准配置1路数字输出（DO）

V350-4T0040 及以上机型：

标准配置6路数字输入（DI），标准配置2路数字输出（DO）

均可扩展至16路

脉冲输入输出

0.0~100.0KHz脉冲输入（选配）

0.0~100.0KHz脉冲输出（OC信号/适配标准扩展I/O卡）

模拟输入输出

输入：0~10V电压输入（AI1），0~20mA电流输入（AI2）;

标准I/O扩展板：-10V~10V电压输入

输出：

V350-4T0030/2S0022及以下机型： 1路0 ~ 10V模拟输出信号（可选择成0 ~ 20mA电流输出模式）

V350-4T0040及以上机型： 2路0 ~ 10V模拟输出信号（可选择成0 ~ 20mA电流输出模式）

通讯协议

可扩展支持MODBUS通讯协议（标准RS485接口），也可扩展支持Profibus-DP协议

内部集成

无

制动单元

标配制动单元

外部接口

DC24V电源，最大输出电流：100mA

安全特性

IP20

设计标准

CE

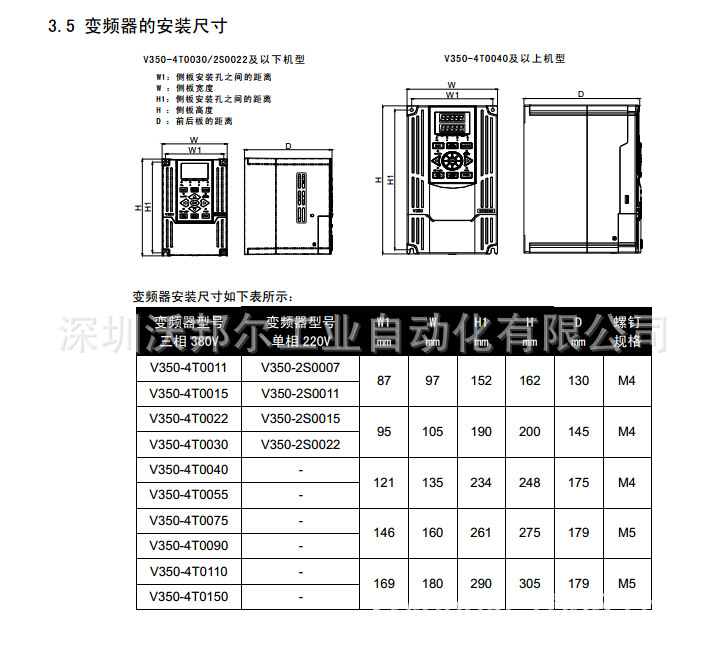

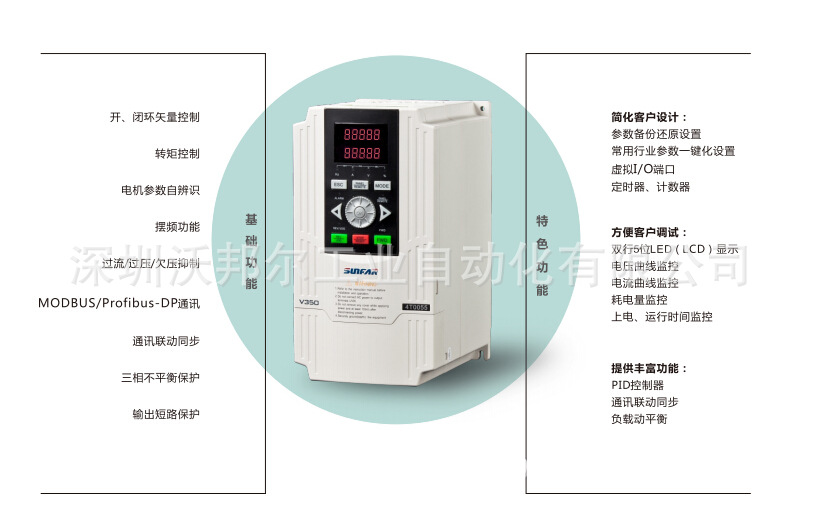

特色功能

能耗制动、磁通制动、直流制动/抱闸、停电重启、启动允许使能、运行允许使能、启动延时，过流抑制、过压/欠压抑制、模拟输入曲线矫正、断线检测、虚拟I/O端口、定时器、计数器、宏参数、通讯联动同步、强起动力矩、频率/转速通道优先级设定

控制特性

闭环矢量控制：零速 200% 启动力矩，调速范围1：1000；转矩响应时间�Q5ms；

负 载 能 力 ：110%－－长期；150%－－60s；180%－－2.5s

保护功能

电源：三相电源不平衡保护；

运行保护：过电流保护、过电压保护、变频器过热保护、变频器过载保护、电机过载保护、输出缺相保护、模块驱动保护

设备异常：电流检测异常、EEPROM存储器异常、控制单元异常、电机过热、输入信号异常、温度采集回路故障

电机连接：电机未接入；电机三相参数不平衡；参数辨识错误

扩 展 卡：扩展卡冲突及兼容性检测及保护

电压等级

型 号

编码

额定容量

（KVA）

适配电机

(KW)

额定电流

(A)

单相

220V

V350-2S0007

006M350220007

1.9

0.75

5.0

V350-2S0011

006M350220011

2.5

1.1

6.5

V350-2S0015

006M350220015

2.9

1.5

7.5

V350-2S0022

006M350220022

3.8

2.2

10.0

三相

380V

V350-4T0011

006M350430011

2.0

1.1

3.0

V350-4T0015

006M350430015

2.4

1.5

3.7

V350-4T0022

006M350430022

3.6

2.2

5.5

V350-4T0030

006M350430030

4.9

3.0

7.5

V350-4T0040

006M350430040

6.3

4.0

9.5

V350-4T0055

006M350430055

8.6

5.5

13.0

V350-4T0075

006M350430075

11.2

7.5

17.0

V350-4T0090

006M350430090

13.8

9.0

21

V350-4T0110

006M350430110

16.5

11

25

V350-4T0150

006M350430150

21.7

15

33

类别

名称

编码

型号

备注

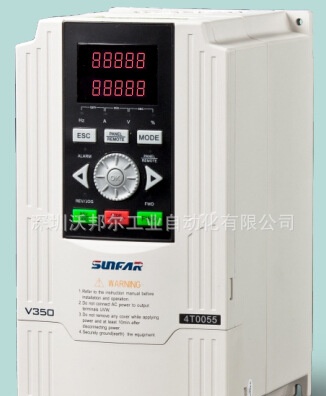

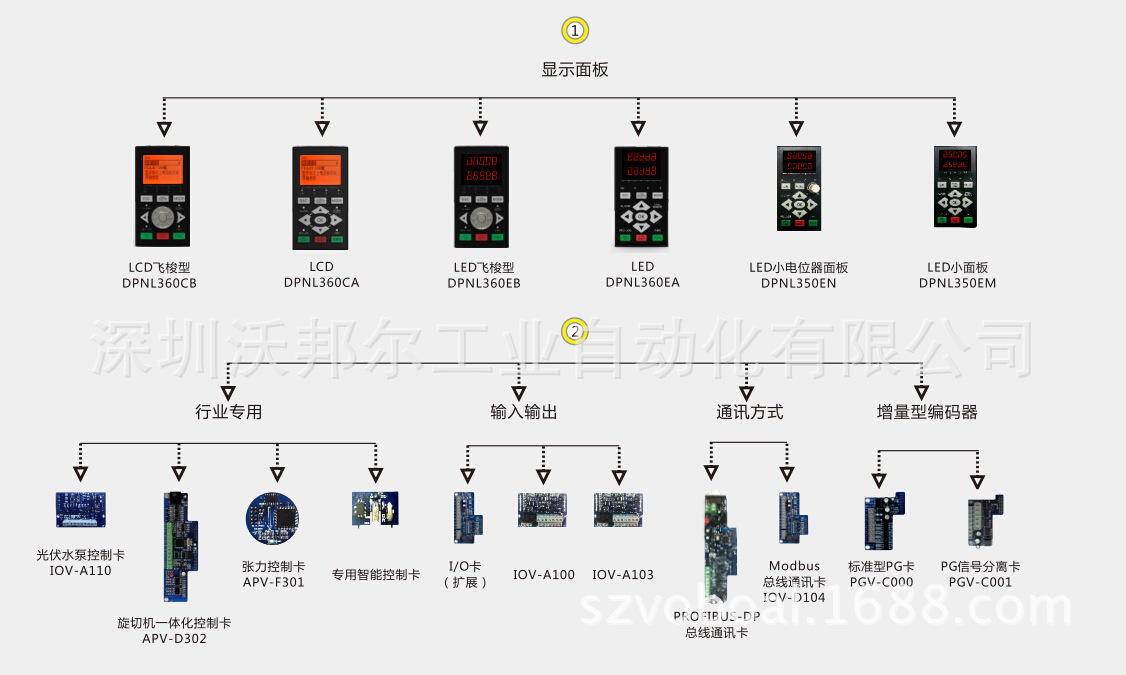

操作面板

双行LED小面板

050M007033701

DPNL350EM

V350-4T0030/V350-2S0022及以下标配。

双行LED小电位器面板

050M007033601

DPNL350EN

LED带电位器按键操作面板 V350-4T0030/V350-2S0022及以下选配。

LED操作面板（飞梭型）

050M007360004

DPNL360EB

5位双行LED飞梭V350-4T0040及以上标配。

LED操作面板

050M007360003

DPNL360EA

V350-4T0040及以上机型选配。

LCD操作面板（飞梭型）

050M007360002

DPNL360CB

V350-4T0040及以上机型选配。

LCD操作面板

050M007360001

DPNL360CA

V350-4T0040及以上机型选配。

旋切机专用LCD面板

050F007360001

DPNL360CS

旋切机专用LCD面板，适用于V350-4T0040及以上机型

PG卡

PG卡（标准型）

050M009012002

PGV-C000

匹配增量型编码器。可单端输入或差分输入；提供+12V/最大200mA辅助电源；3路差分输入（A+/A-,B+/B-,Z+/Z-），最大输入频率≤200KHz。

适用机型：V350-4T0040及以上机型。

PG信号分离卡

050M009062201

PGV-C001

匹配增量型编码器，提供5V/500mA（最大）电压源；3路ABZ差分输入（AI+/AI-,BI+/BI-,ZI+/ZI-）；3路ABZ差分输出（AO+/AO-,BOI+/BO-,ZO+/ZOI-）最大输入频率：≤200KHz。

适用机型：V350-4T0040及以上机型。

PG信号分离卡（OC）

050M009063601

PGV-C005

匹配增量型编码器；提供5V/500mA（最大）电压源；增量式编码器三相ABZ差分输入标准接口，信号幅值+5V±20%；三相ABZ NPN型集电极开路输出接口，耐压24V；信号频率：≤100KHz。

适用机型：V350-4T0040及以上机型。

扩展接口卡

I/O扩展卡（标配）

050M008061201

IOV-A100

1路10V/20mA辅助电源；1路24V/100mA辅助电源；5路数字量输入；2路模拟量输入；1路数字量输出；1路模拟量输出；1组可编程继电器输出。

适用机型：V350-4T0030/2S0022及以下机型。

I/O扩展卡

050M008063201

IOV-A102

1路485通信接口；+10V辅助电压源；+24V辅助电源；4路数字量输入；1路高速OC输出；2路模拟量输入；1组带常开、常闭触点的继电器可编程输出；1路模拟量输出。

适用机型：V350-4T0030/2S0022及以下机型。

I/O扩展卡

050M008063501

IOV-A103

+12V辅助电压源；4路数字量输入端子；1路高速数字量输入端子；3路单端PG信号输入；2路模拟量输入（电压与电流）； 1组继电器可编程输出的常开、常闭触点。

适用机型：V350-4T0030/2S0022及以下机型。

I/O扩展卡

050M008063301

IOV-A110

+15V/ IOV-E108+24V/100mA辅助电压源；2路数字量输入；

1路485通信接口；1路模拟量输入。

适用机型：V350-4T0030/2S0022及以下机型。

I/O扩展卡（标准型）

050M008003000

IOV-D104

1路485通信接口；提供±10V辅助电源；1路模拟量电压输入；2路数字量输入；1路高速可编程脉冲输入；1路高速可编程OC输出；1路可编程继电器输出。

适用机型：V350-4T0040及以上机型。

简易通信适配卡

050M008002000

IOV-D105

1路485通信接口，±10V/10mA辅助电源；1路模拟量输入（-10V~10V）。

适用机型：V350-4T0040及以上机型。

DP通信扩展卡

050M008063001

IOV-E108

支持PROFIBUS-DP协议，符合EN50170 DPV0 和IEC61158标准； PROFIBUS-DP侧波特率自适应，最大波特率12Mbps；支持PROFIDRIVE的报文帧格式PPO1~5；可接收单端集电极开路输出、推挽型输出及差分输出编码器信号；提供一组+12V电源(负载能力≤500mA)；提供增量式编码器三相差分输入标准接口。

适用机型：V350-4T0040及以上机型。

CANopen通讯适配卡

050M008063101

IOV-D109

支持以CAN2.0A格式通讯，符合ISO11898标准；符合 CANopen 标准协议 DS301v4.02；增强ESD保护，隔离型CAN收发接口；低通信延迟时间，最小小于2ms； 4 个 RPDO ，4个TPDO，每个PDO都可重新映射，PDO传输类型：同步周期触发，同步非周期触发；支持 SDO 服务： 支持标准 SDO快速传输模式，可通过SDO访问所有变频器参数；支持 Emergency Protocol：当变频器报警或是警告时主动发送Emergency信息。

适用机型： V350-4T0040及以上机型。

行业专用适配卡

旋切一体机适配卡

050M010060501

APV-E302

提供24V辅助电源；2路差分输入(匹配增量式编码器)；5路数字量输入；1路高速可编程OC输出。

适用机型：V350-4T0040及以上机型。

张力控制扩展卡

050M011060301

APV-F301

适用于拉丝机行业及收放卷控制等有关场合。

适用机型：V350-4T0040及以上机型。

张力控制扩展卡

050M011061301

APV-B300

适用于拉丝机行业及收放卷控制等有关场合.。

适用机型：V350-4T0040以下机型。

注塑机专用扩展卡

050M010062301

APV-E303

2路模拟量电压输入，2路模拟量电流输入。

适用机型：V350-4T0040及以上机型。
