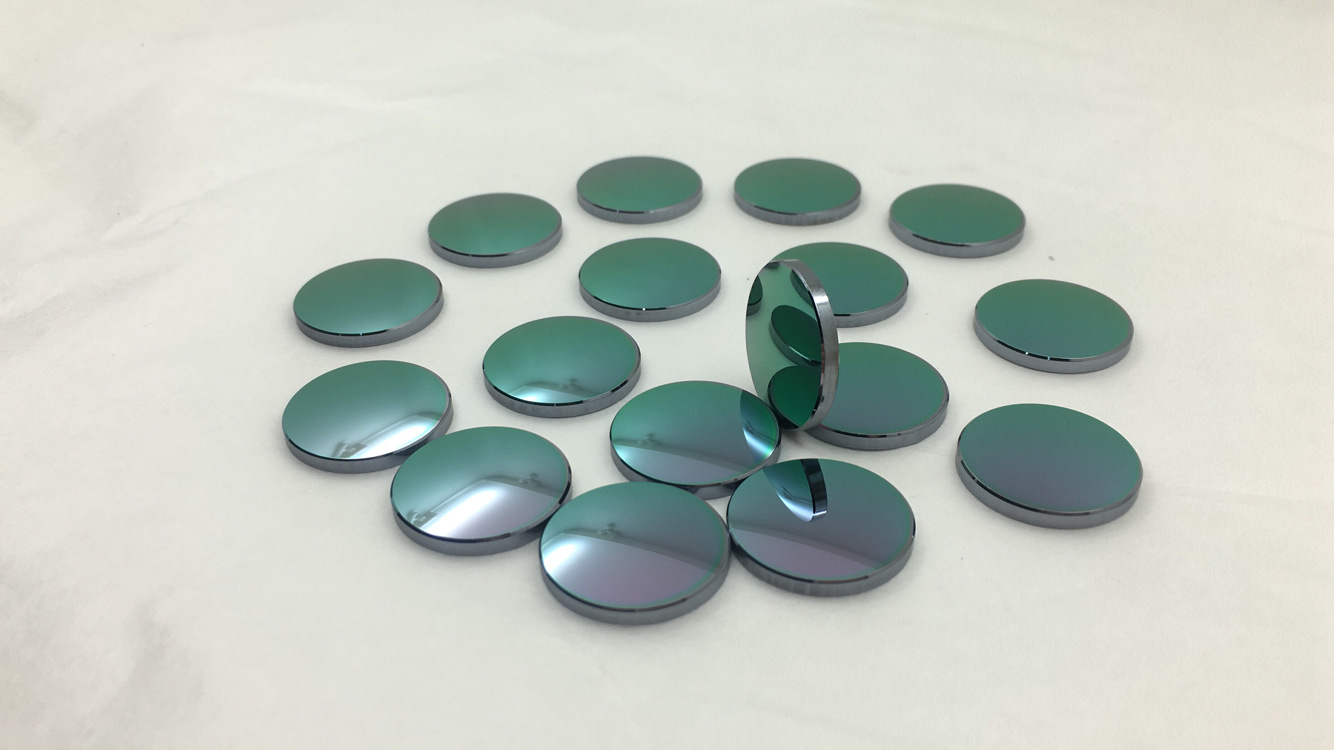

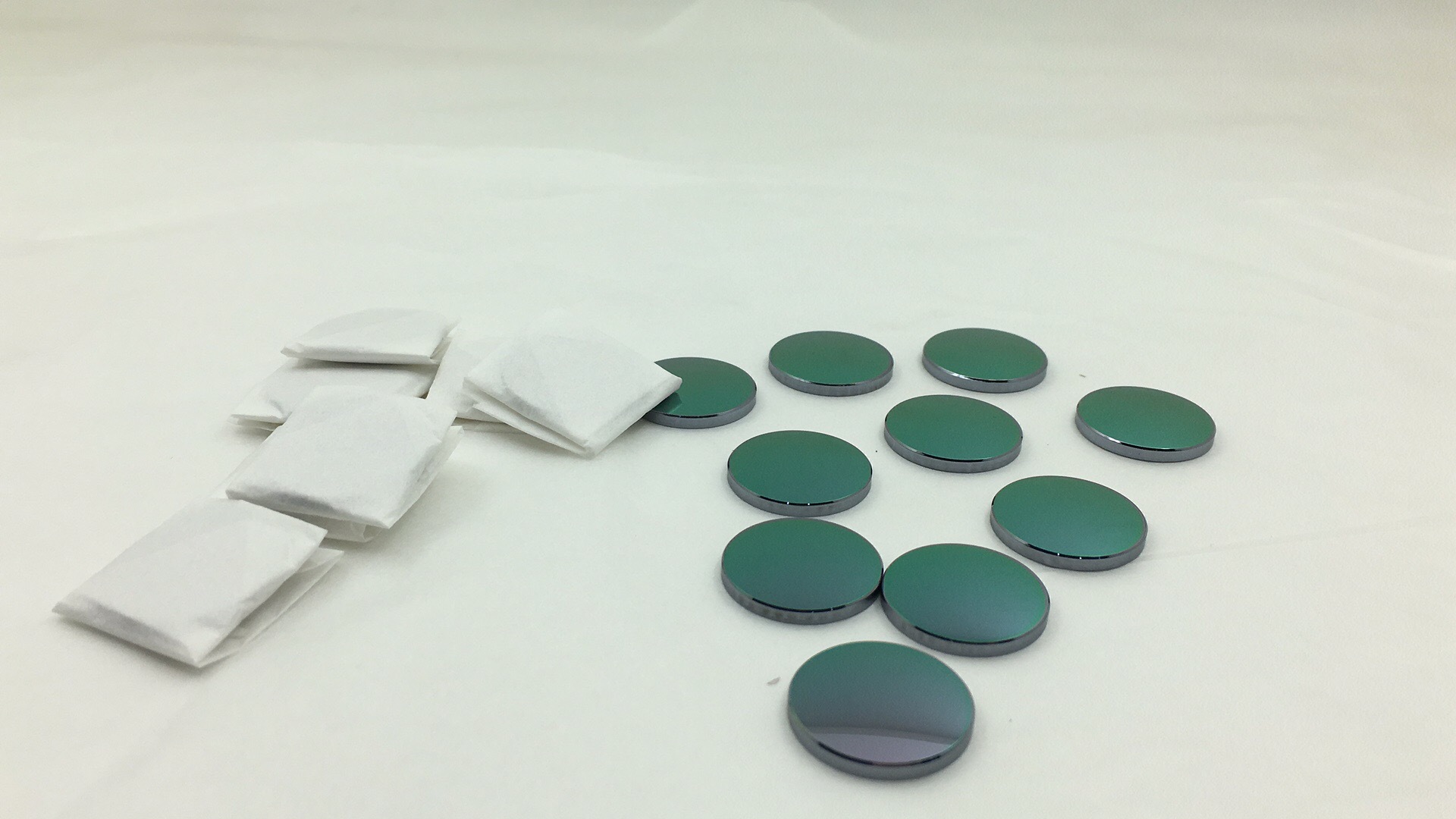

应用于红外成像或监控、遥测或红外分光镜等光学系 | |||
技术要求 | 商业级 | 精密级 | 高精密级 |
尺寸范围 | 1-600mm | 2-600mm | 2-600mm |
直径公差 | 土0.1mm | 土0.025mm | 土0.01mm |
厚度公差 | 土0.1mm | 土0.025mm | 土0.01mm |
中心偏差 | ±3´ | ±1´ | ±30´´ |
表面质量 | 60-40 | 40-20 | 20-10 |
表面精度 | 1.0λ | λ/10 | λ/20 |
镀 膜 | 3-5μmOR 8-12μm T >97% | ||
倒 边 | 0.1-0.5mm*45° | ||
材 料 | 单晶锗 | ||
直径mm | 焦距mm | 半径mm | 中心厚度mm | 边缘厚度mm |
16.5 | 20 | 60 | 1.8 | 1 |
20/25.4 | 25.4 | 76.3 | 3.1 | 2.0 |
20/25.4 | 50 | 150.3 | 4.0 | 3.5 |
20/25.4 | 75 | 225.5 | 4.0 | 3.6 |
20/25.4 | 100 | 300.7 | 1.8 | 1.5 |
20/25.4 | 150 | 451.0 | 4.0 | 3.8 |
20/25.4 | 200 | 601.4 | 4.0 | 3.9 |
20/25.4 | 500 | 1501.9 | 2.1 | 2.0 |
20/25.4 | 750 | 2252.9 | 2.0 | 2.0 |
20/25.4 | 1000 | 3303.9 | 2.0 | 2.0 |
