SMC正品电磁阀VX215FE蒸气用直动式2通电磁阀AC230V电压

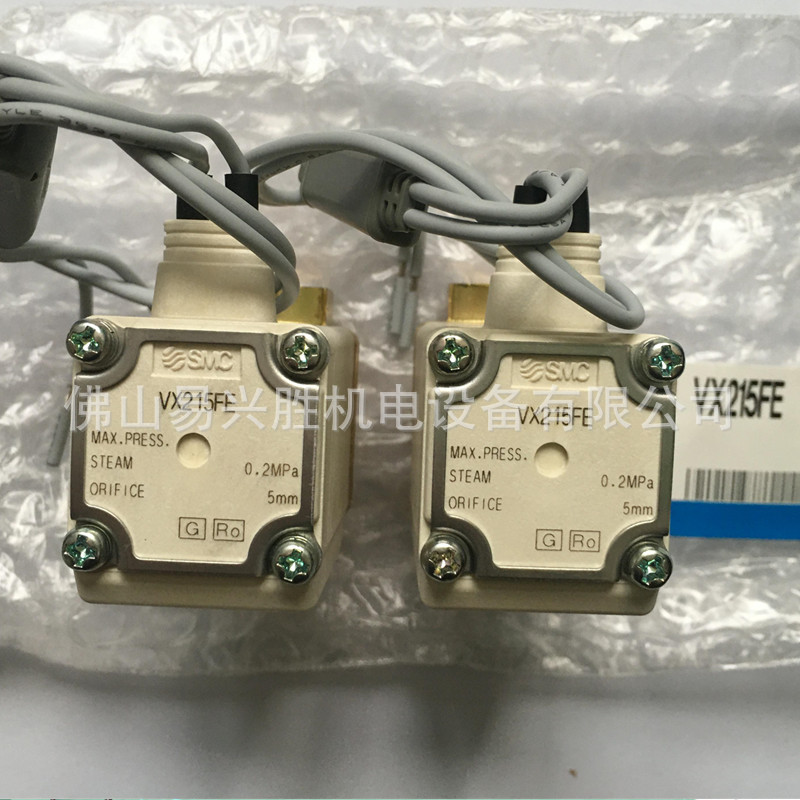

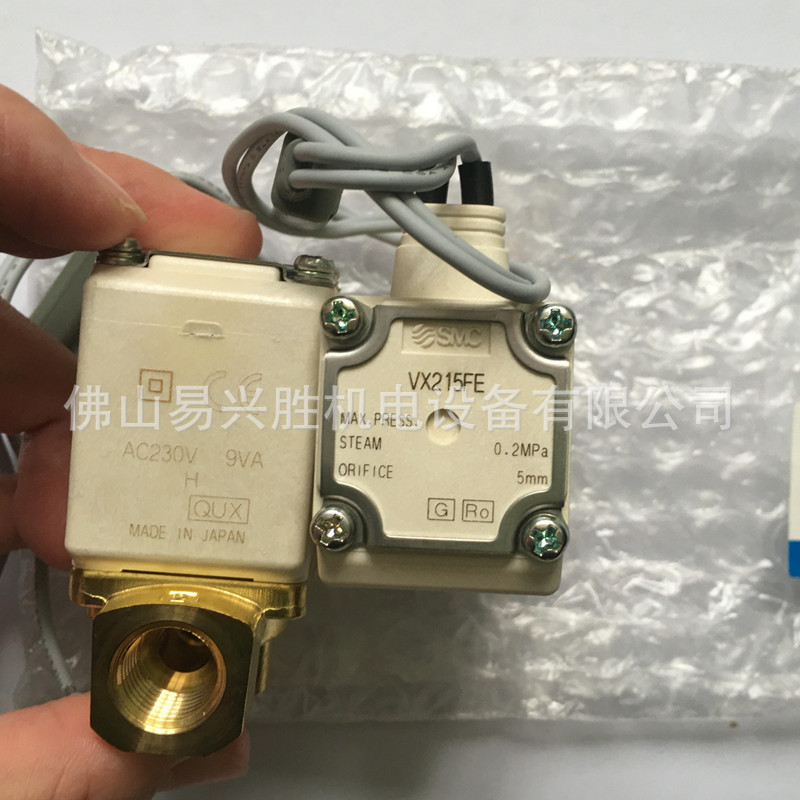

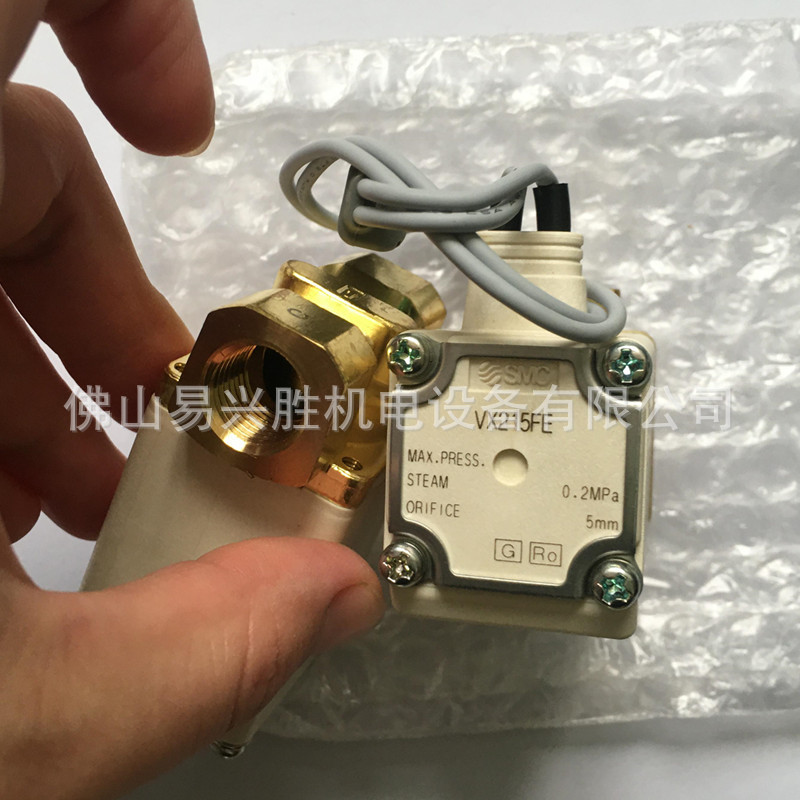

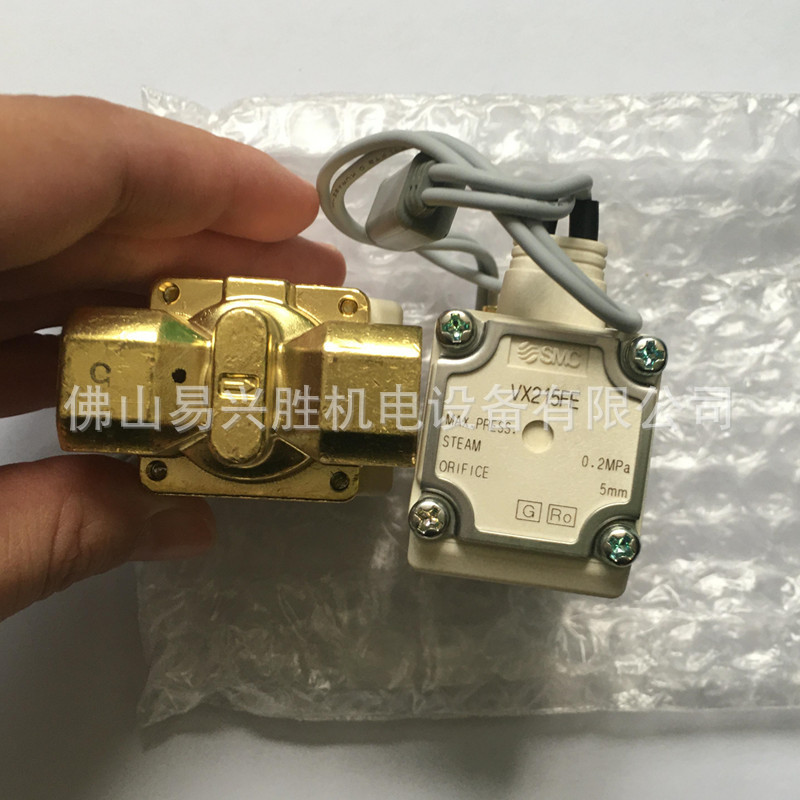

SMC正品电磁阀VX215FE

线圈尺寸-阀类型 1 尺寸:尺寸1,阀形式:N.C.
本体材质-接管口径-孔口直径 F 阀体材质:C37,口径-孔口径:尺寸1:1/4,5;尺寸3:3/8,10
电压-导线引出方式 E 电压:AC230V,导线引出方式:直接出线式 带过电压保护回路
电气可选项 - 无
其他可选项 - 低浓度臭氧脱离子水等对应:不对应;禁油规格:不对应;特殊螺纹:Rc;快换接头
安装可选项 - 无
特殊的导线引出方向 - 标准

品牌:日本SMC
类别:直动式2通电磁阀
系列:VX21/22/23系列
型号：VX215FE

产品说明：
阀构造：直动式座阀
耐压：2.0MPa（树脂阀体型1.5MPa）
阀体材质：AI、树脂、C37黄铜、SUS
密封材质：NBR、FKM
保护结构：耐尘、防喷流
环境：无腐蚀性气体、爆炸性气体的场所
额定电压（AC）:AC100V\AC200V\AC110V\AC230V\AC220V\AC240V\AC48V\AC24V
额定电压（DC）：DC24V\DC12V
允许电压变动：额定电压的正负10%
允许漏电压（AC）：额定电压的5%以下
允许漏电压（DC）：额定电压的2%以下
线圈绝缘的种类：B种、H种

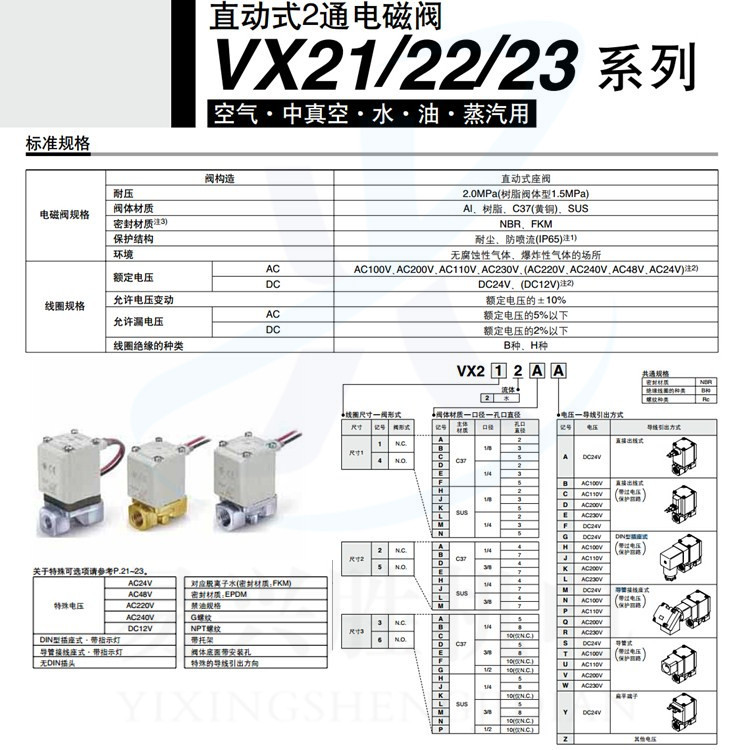

产品型号说明：
VX2【2】【2】【A】【Z】【2A】【XB】【】
--- --- --- --- --- --- ---
1 2 3 4 5 6 7

1、线圈尺寸-阀类型
1 :尺寸1,阀形式:N.C.
2 :尺寸2,阀形式:N.C.
3 :尺寸3,阀形式:N.C.
4 :尺寸1,阀形式:N.O.
5 :尺寸2,阀形式:N.O.
6 :尺寸3,阀形式:N.O.

2、本体材质-接管口径-孔口直径
A :阀体材质:C37,口径-孔口径:尺寸1:1/8,2;尺寸2:1/4,4;尺寸3:1/4,5 )
B ：阀体材质:C37,口径-孔口径:尺寸1:1/8,3;尺寸2:1/4,7;尺寸3:1/4,8
C ：阀体材质:C37,口径-孔口径:尺寸1:1/8,5;尺寸3:1/4,10 )
D ：阀体材质:C37,口径-孔口径:尺寸1:1/4,2;尺寸2:3/8,4;尺寸3:3/8,5
E ：阀体材质:C37,口径-孔口径:尺寸1:1/4,3;尺寸2:3/8,7;尺寸3:3/8,8
F ：阀体材质:C37,口径-孔口径:尺寸1:1/4,5;尺寸3:3/8,10 )
G ：阀体材质:C37,口径-孔口径:尺寸3: 1/2,10 )
H ：阀体材质:SUS,口径-孔口径:尺寸1:1/8,2;尺寸2:1/4,4;尺寸3:1/4,5
J ：阀体材质:SUS,口径-孔口径:尺寸1:1/8,3;尺寸2:1/4,7;尺寸3:1/4,8
K :阀体材质:SUS,口径-孔口径:尺寸1:1/8,5;尺寸3:1/4,10
L :阀体材质:SUS,口径-孔口径:尺寸1:1/4,2;尺寸2:3/8,4;尺寸3:3/8,5
M ：阀体材质:SUS,口径-孔口径:尺寸1:1/4,3;尺寸2:3/8,7;尺寸3:3/8,8
N ：阀体材质:SUS,口径-孔口径:尺寸1:1/4,5;尺寸3:3/8,10 )
P ：阀体材质:SUS,口径-孔口径:尺寸3:1/2,10

3、电压-导线引出方式
A :电压:DC24V,导线引出方式:直接出线式
B :电压:AC100V,导线引出方式:直接出线式 带过电压保护回路
C :电压:AC110V,导线引出方式:直接出线式 带过电压保护回路
D :电压:AC200V,导线引出方式:直接出线式 带过电压保护回路
E :电压:AC230V,导线引出方式:直接出线式 带过电压保护回路
F :电压:DC24V,导线引出方式:直接出线式 带过电压保护回路
G :电压:DC24V,导线引出方式:DIN型插座式 带过电压保护回路
H :电压:AC100V,导线引出方式:DIN型插座式 带过电压保护回路
J :电压:AC110V,导线引出方式:DIN型插座式 带过电压保护回路
K :电压:AC200V,导线引出方式:DIN型插座式 带过电压保护回路
L :电压:AC230V,导线引出方式:DIN型插座式 带过电压保护回路
M :电压:DC24V,导线引出方式:导管接线座式 带过电压保护回路
N :电压:AC100V,导线引出方式:导管接线座式 带过电压保护回路
P :电压:AC110V,导线引出方式:导管接线座式 带过电压保护回路
Q :电压:AC200V,导线引出方式:导管接线座式 带过电压保护回路
R :电压:AC230V,导线引出方式:导管接线座式 带过电压保护回路
S : 电压:DC24V,导线引出方式:导线管 带过电压保护回路
T :电压:AC100V,导线引出方式:导线管 带过电压保护回路
U :电压:AC110V,导线引出方式:导线管 带过电压保护回路
V :电压:AC200V,导线引出方式:导线管 带过电压保护回路
W :电压:AC230V,导线引出方式:导线管 带过电压保护回路
Y :电压:DC24V,导线引出方式:扁平端子
Z :电压:其它电压

4、电气可选项
Nil :无
1A : AC48V;直接出线式,带过电压保护回路
1B : AC220V;直接出线式,带过电压保护回路
1C : AC240V;直接出线式,带过电压保护回路
1D : DC12V;直接出线式
1E : DC12V;直接出线式,带过电压保护回路
1F : AC48V; DIN型插座式,带过电压保护回路
1G : AC220V; DIN型插座式,带过电压保护回路
1H : AC240V; DIN型插座式,带过电压保护回路
1J : DC12V; DIN型插座式,带过电压保护回路
1K : AC48V; 导管插座式,带过电压保护回路
1L : AC220V; 导管插座式,带过电压保护回路
1M : AC240V; 导管插座式,带过电压保护回路
1N : DC12V; 导管插座式,带过电压保护回路
1P : AC48V; 导管式,带过电压保护回路
1Q : AC220V; 导管式,带过电压保护回路
1R : AC240V; 导管插座式,带过电压保护回路
1S : DC12V; 导管插座式,带过电压保护回路
1T : DC12V; 扁平端子
1U : AC24V;直接出线式,带过电压保护回路
1V : AC24V;DIN型插座式,带过电压保护回路
1W : AC24V;导管接座式,带过电压保护回路
1Y : AC24V;导管,带过电压保护回路
2A : DC24V; DIN型插座,带指示灯及过电压保护回路
2B : AC100V; DIN型插座,带指示灯及过电压保护回路
2C : AC110V; DIN型插座,带指示灯及过电压保护回路
2D : AC200V; DIN型插座,带指示灯及过电压保护回路
2E : AC230V; DIN型插座,带指示灯及过电压保护回路
2F : AC48V; DIN型插座,带指示灯及过电压保护回路
2G : AC220V; DIN型插座,带指示灯及过电压保护回路
2H : AC240V:DIN型插座式,带指示灯及过电压保护回路
2J : DC12V;DIN型插座式,带指示灯及过电压保护回路
2K : DC24V;导管插座式,带指示灯及过电压保护回路
2L : AC110V;导管插座式,带指示灯及过电压保护回路
2M : AC110V;导管插座式,带指示灯及过电压保护回路
2N : AC200V;导管插座式,带指示灯及过电压保护回路
2P : AC230V;导管插座式,带指示灯及过电压保护回路
2Q : AC48V;导管插座式,带指示灯及过电压保护回路
2R : AC220V;导管插座式,带指示灯及过电压保护回路
2S : AC240V;导管插座式,带指示灯及过电压保护回路
2T : DC12V;导管插座式,带指示灯及过电压保护回路
2V : AC24V;DIN型插座式,指示灯·带过电压保护回路
2W : AC24V;导管接座式,指示灯·带过电压保护回路
3A : DC24V;DIN型插座式,带过电压保护回路·无DIN型插座
3B : AC100V;DIN型插座式,带过电压保护回路·无DIN型插座
3C : AC110V;DIN型插座式,带过电压保护回路·无DIN型插座
3D : AC200V;DIN型插座式,带过电压保护回路·无DIN型插座
3E : AC230V;DIN型插座式,带过电压保护回路·无DIN型插座
3F : AC48V;DIN型插座式,带过电压保护回路·无DIN型插座
3G : AC220V;DIN型插座式,带过电压保护回路·无DIN型插座
3H : AC240V;DIN型插座式,带过电压保护回路·无DIN型插座
3J : DC12V;DIN型插座式,带过电压保护回路·无DIN型插座
3V : AC24V;DIN型插座式,带过电压保护回路·无DIN型插座

5、其他可选项
Nil :低浓度臭氧脱离子水等对应:禁油规格:特殊螺纹:Rc;快换接头
A :低浓度臭氧脱离子水等对应:禁油规格:特殊螺纹:G
B :低浓度臭氧脱离子水等对应:禁油规格:特殊螺纹:NPT
C :低浓度臭氧脱离子水等对应:禁油规格:特殊螺纹:Rc;快换接头
D :低浓度臭氧脱离子水等对应:禁油规格:特殊螺纹:G
E :低浓度臭氧脱离子水等对应:禁油规格:特殊螺纹:NPT
F :低浓度臭氧脱离子水等对应:禁油规格:特殊螺纹:G
G :低浓度臭氧脱离子水等对应:禁油规格:特殊螺纹:NPT
H :低浓度臭氧脱离子水等对应:禁油规格:特殊螺纹:Rc;快换接头
K :低浓度臭氧脱离子水等对应:禁油规格:特殊螺纹:G
L :低浓度臭氧脱离子水等对应:禁油规格:特殊螺纹:NPT
Z :低浓度臭氧脱离子水等对应:禁油规格:特殊螺纹:Rc;快换接头

6、安装可选项
Nil :无
X332 :特殊的导线引出方向/带托架/阀体底面带安装孔
XB :特殊的导线引出方向/带托架
XC :特殊的导线引出方向
XNB :特殊的导线引出方向/阀体底面带安装孔

7、特殊的导线引出方向
Nil :标准
A :90°
B :180°
C :270°
D :IN侧(标准)/带托架
E :90°/带托架
F :180°/带托架
G :270°/带托架
H :IN侧(标准)/阀体地面带安装孔
J :90°/阀体地面带安装孔
K :180°/阀体地面带安装孔
L :270°/阀体地面带安装孔

产品特点：
●空气·中真空·水·油·蒸汽(温水也可)
●流量上升20%
●高度降低10%
●重量减轻30%
●阀体材质：Al、树脂、C37、 SUS
●备有快换接头(树脂阀体)与本公司原产品比较
●集装式型号：VVX21，VVX22，VVX23

常见型号：
VX210EA
VX210EZ1B
VX210AA
VX210CA
VX210EZ2AXB
VX210JZ1B
VX212BA
VX212HA
VX212LG
VX212EZ1BXB
VX212MZ1B
VX212EZ1B
VX212EFXB
VX212EAXNB
VX215FE
VX215DB
VX220HA
VX220AEX439
VX222AZ2AXB
VX222AZ2AXB
VX223AZ2AXB
VX230GG
VX230GZ1G
VX232FB
VX232HGHXB
VX232RAXHH
VX242ME
VX242NZ1B
VX244EZ2GXB
VX252HA
VX252HZ1BXB
VX264EA
