桥梁隧道高铁灰浆注浆计量一体机 二衬搅拌灌浆注浆机数控注浆机

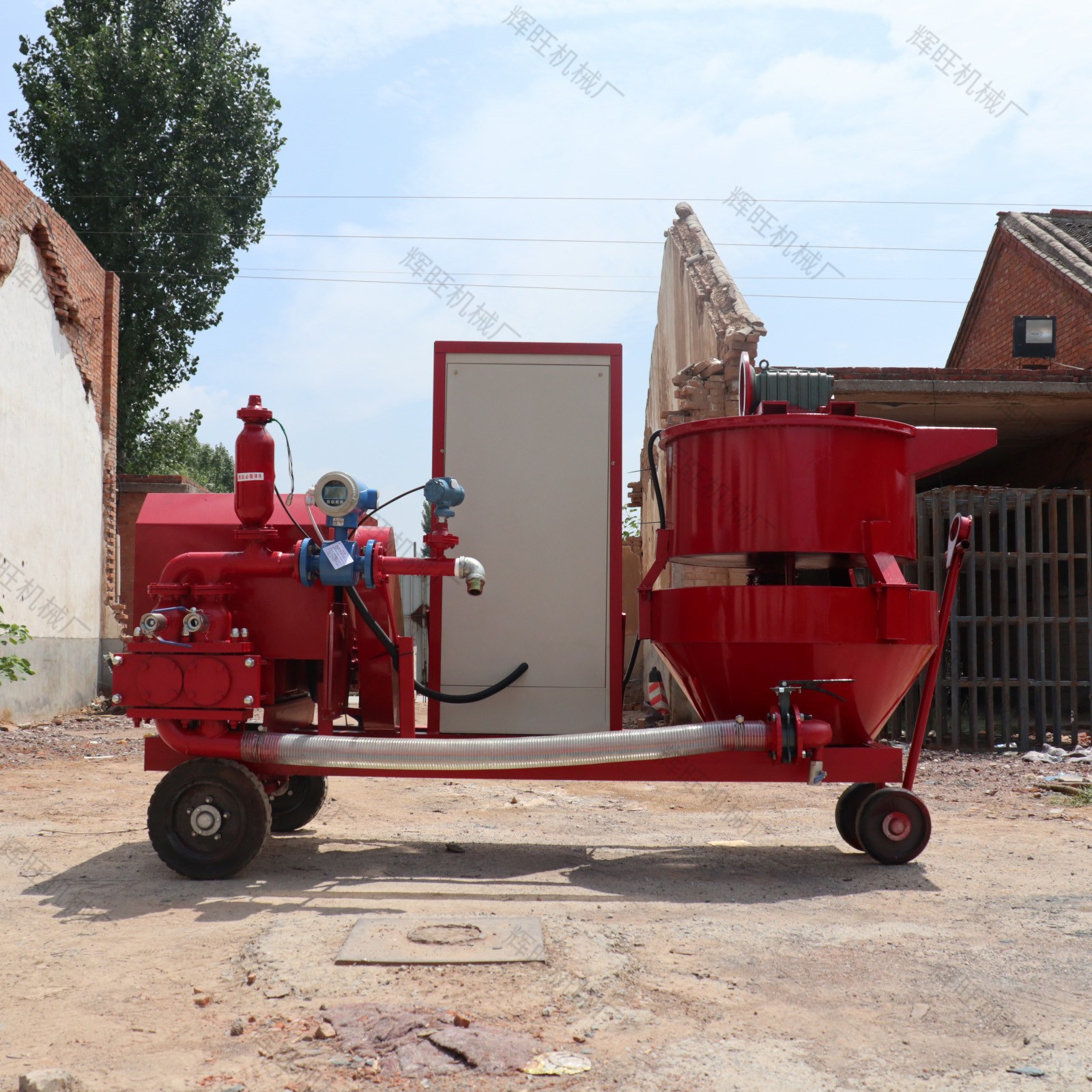

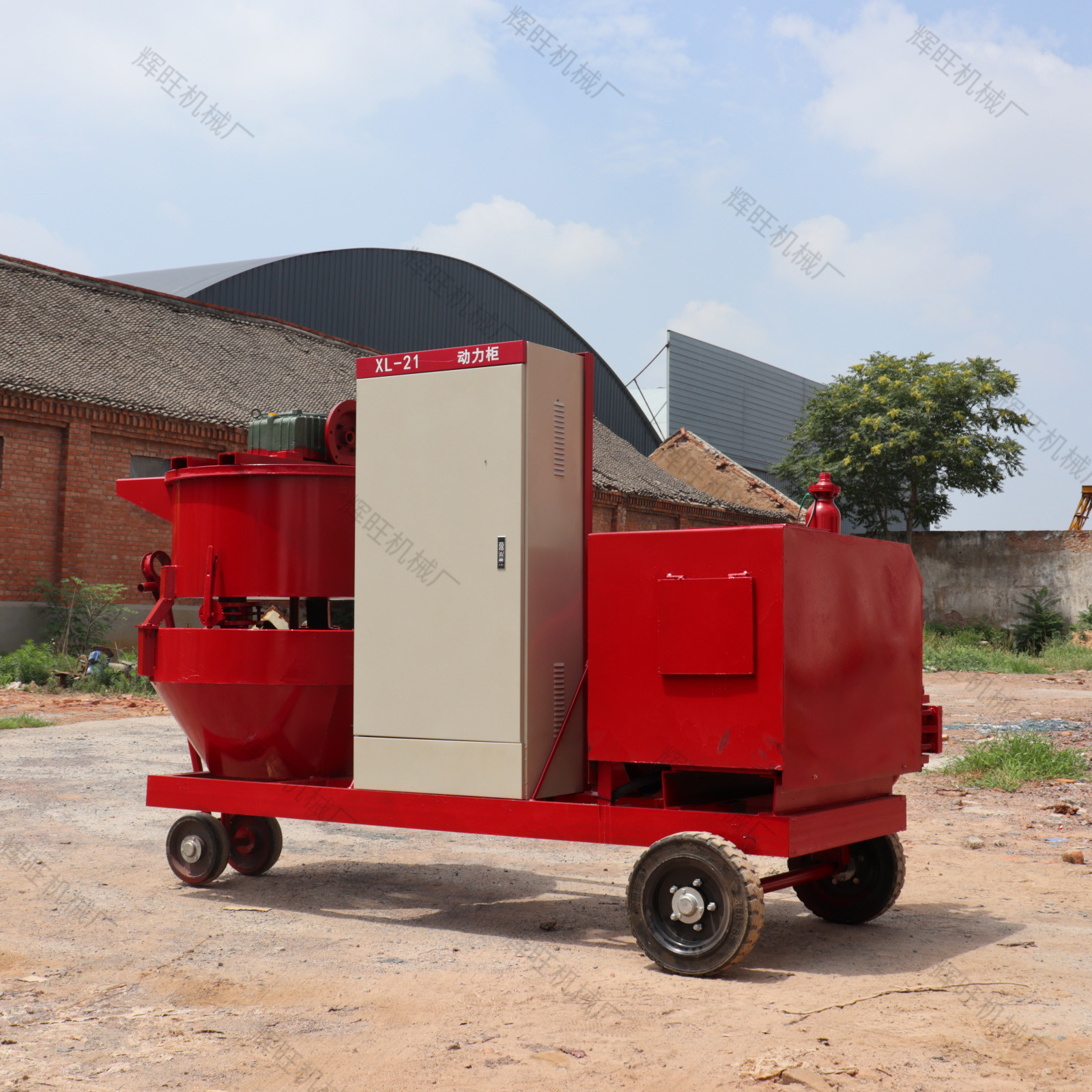

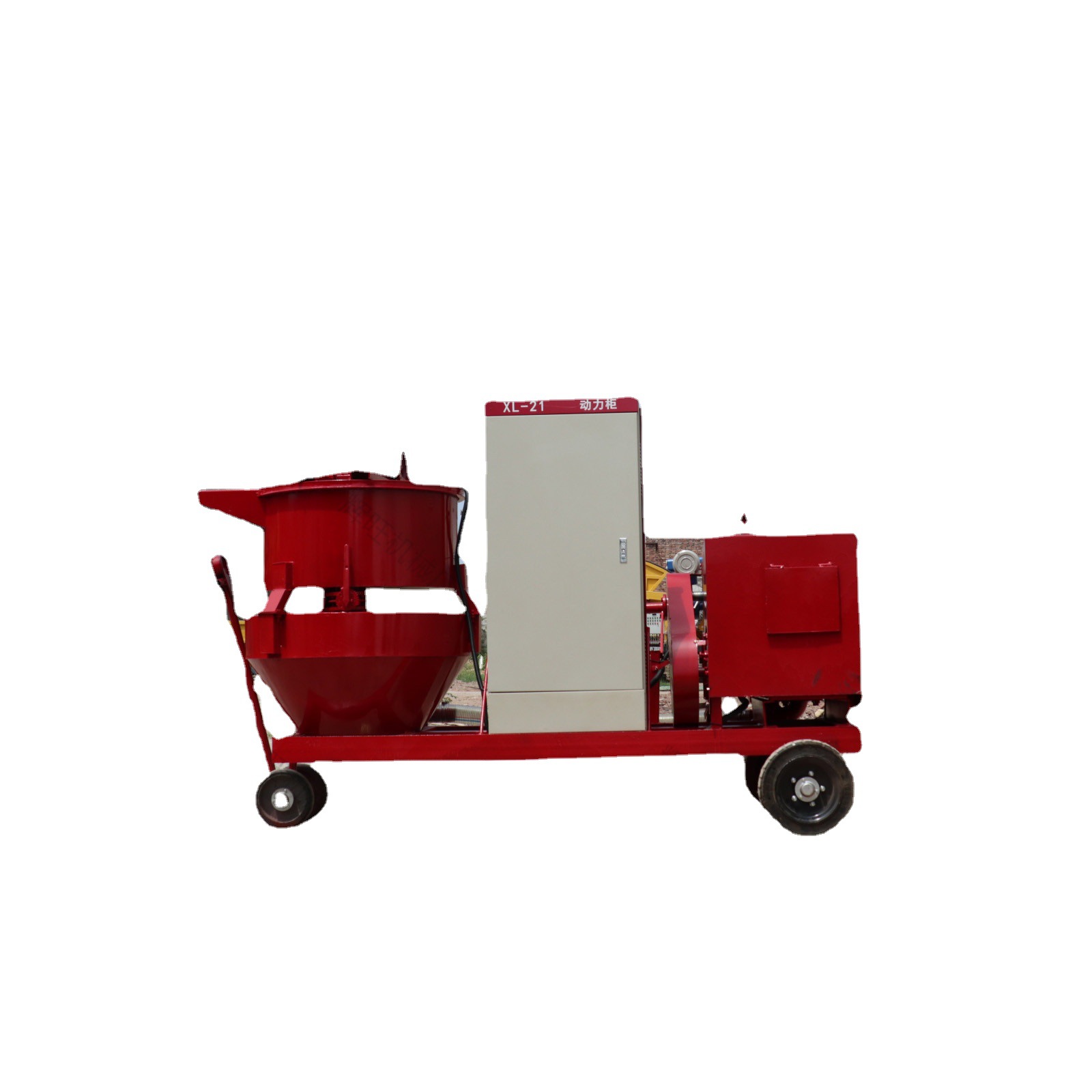

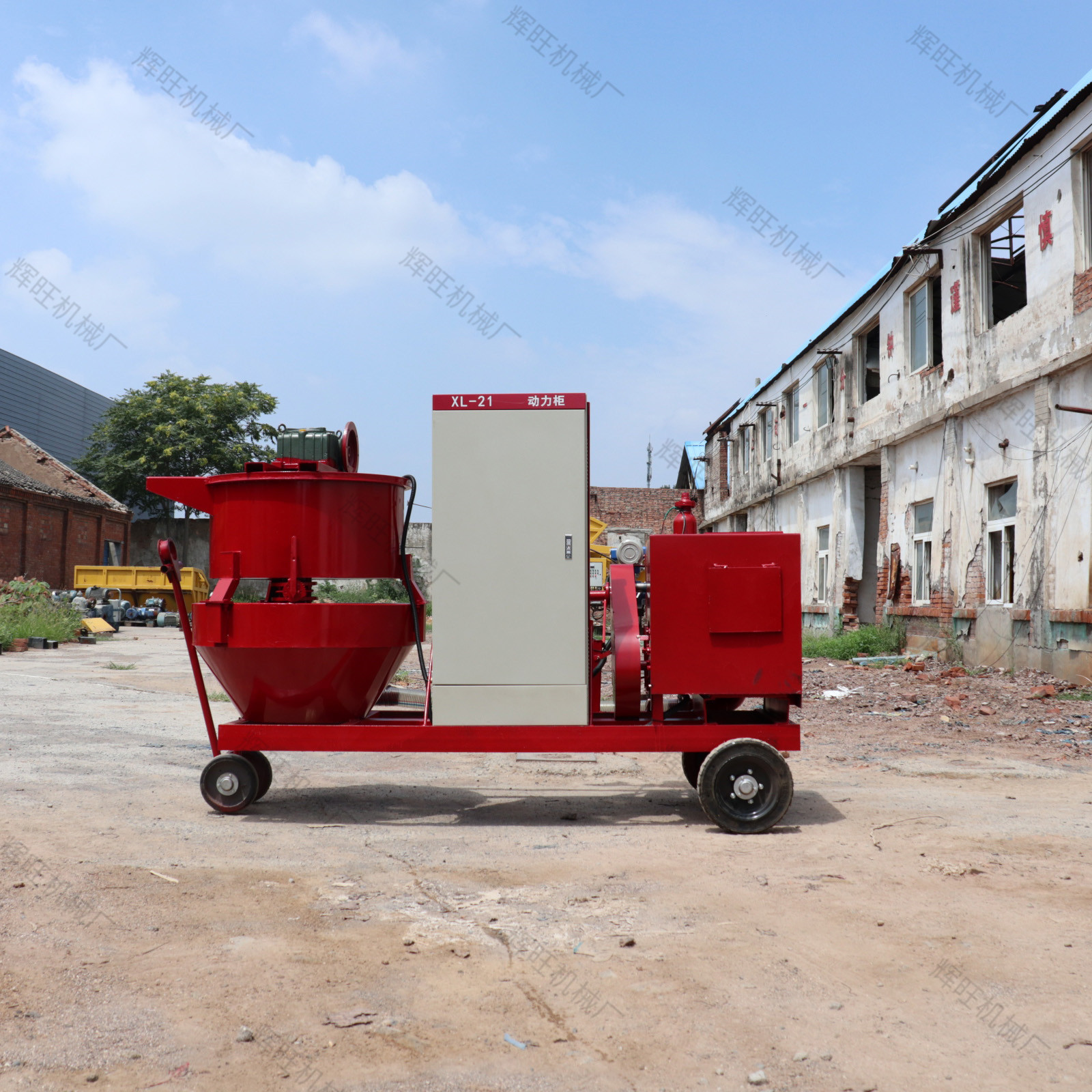

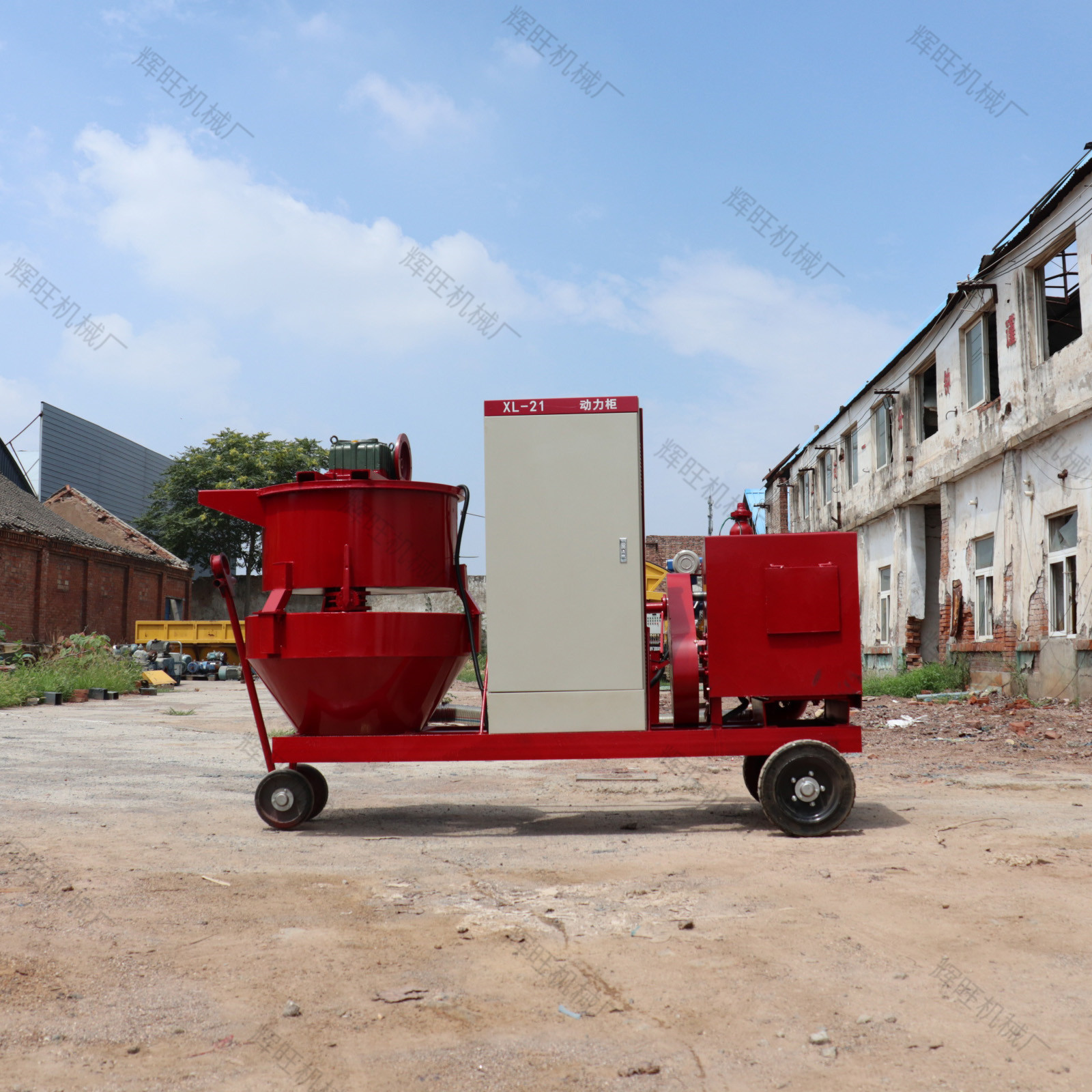

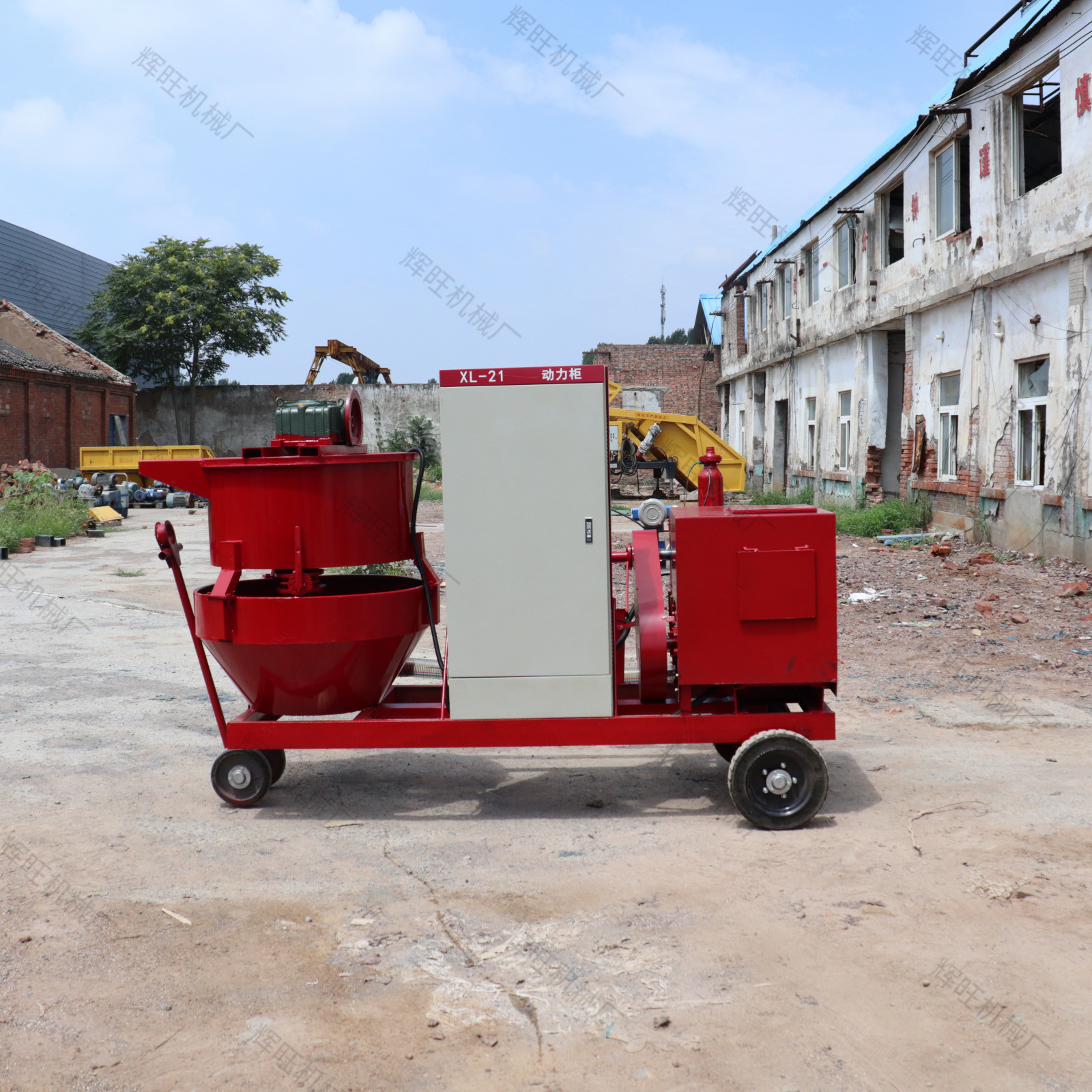

WD 800型拱顶带模注浆一体机

客服：

隧道带模双搅拌注浆一体机用途与使用说明：

该机器专用于超细水泥、超细水泥灌浆料的搅拌分散。因为超细水泥颗粒为次纳米级材料，使用普通的低速搅拌机无法将颗粒分散均匀，因此必须使用专用的高速搅拌机。将水、超细水泥、超细水泥专用外加剂（GC1型）分别倒入搅拌罐，用超细水泥专用高速搅拌机以1500转/分钟的速度搅拌，至少5分钟以上。然后将搅拌好的灌浆料倒入普通搅拌机中，边搅拌边进行灌浆施工即可。隧道带模双搅拌注浆一体机

隧道带模双搅拌注浆一体机特点:

（1）泵送压力大，适合低水灰高粘度砂浆注浆。

（2）搅拌、储浆、注浆一体化，使用方便。

（3）注浆管采用快速接头连接，易于拆卸和清洗。

（4）操作方便、安全可靠，易于维修保养。

（5）结构紧凑，移动灵活，特别适宜于作业空间狭小的场所。隧道带模双搅拌注浆一体机

结构简介

1、搅拌

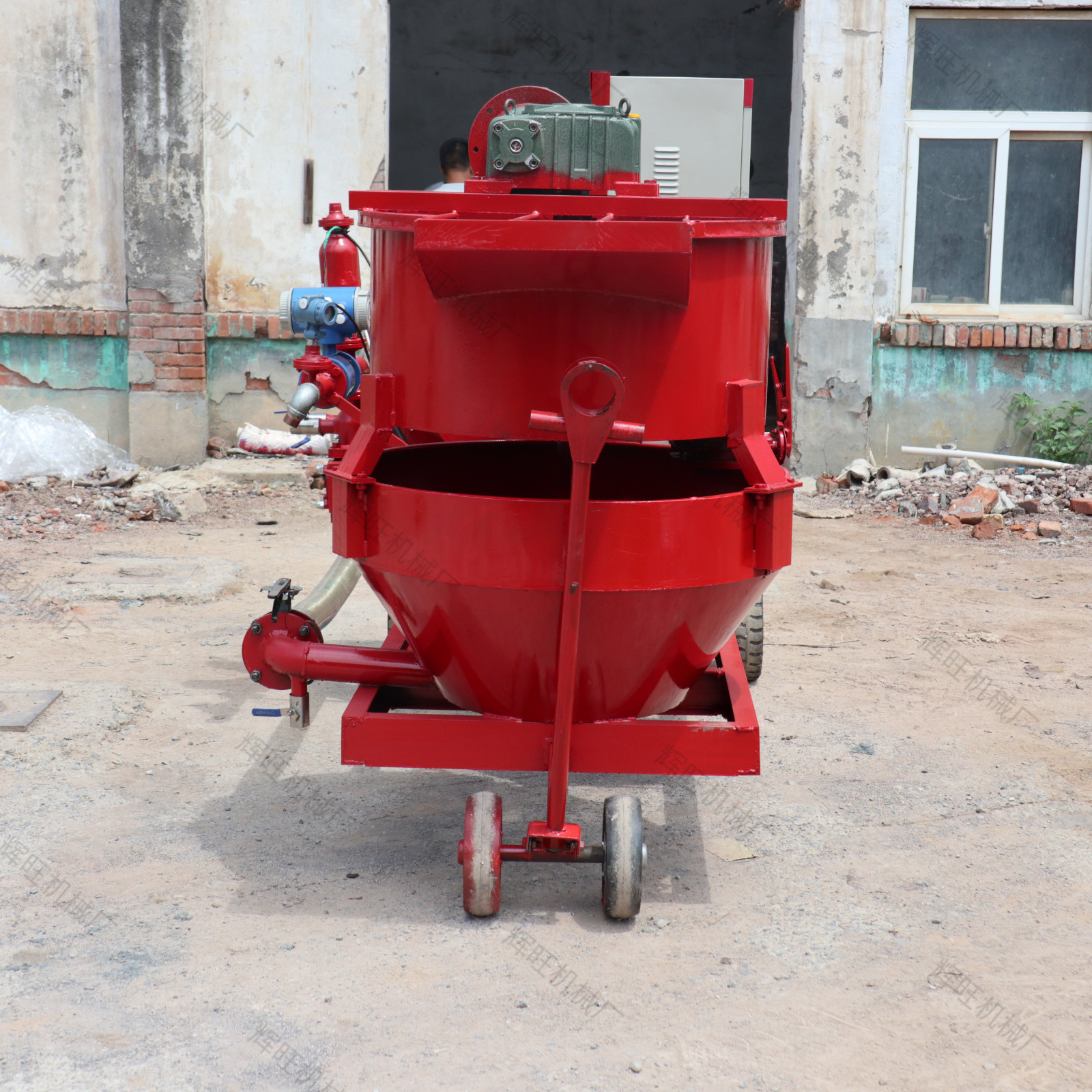

该设备搅拌分为上下双层搅拌，搅拌灰/砂浆一次多可搅拌350L浆料，上部搅拌制浆完成后浆液可排放至下部搅拌。通过上下部二次搅拌桶配合，可实现向压浆设备不间断供料。

2、注浆

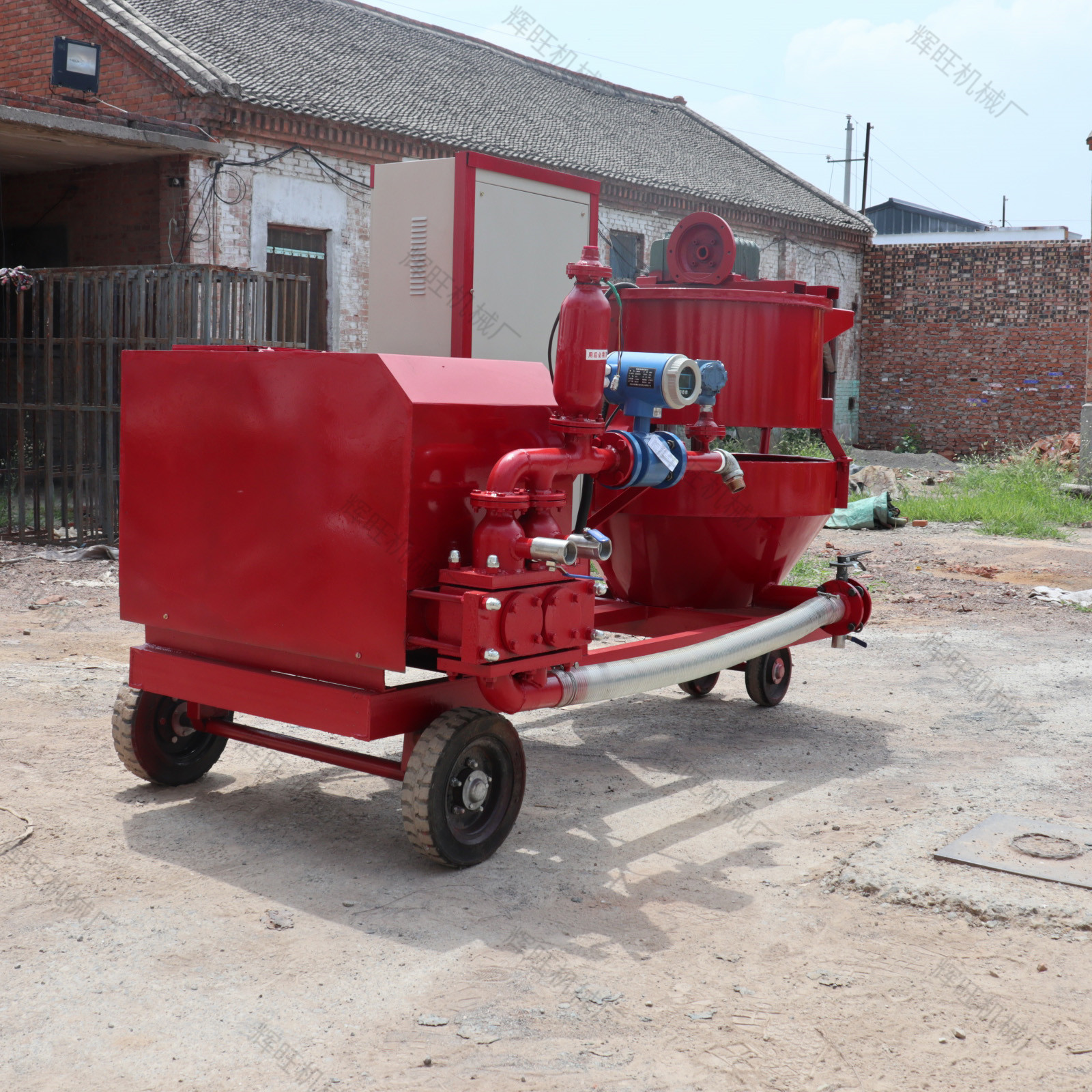

本机配备安装的为双缸式砂浆注浆泵，注浆为缸体交互连续式工作，压力，泵送浆体无气泡，工作效率8m3/h。

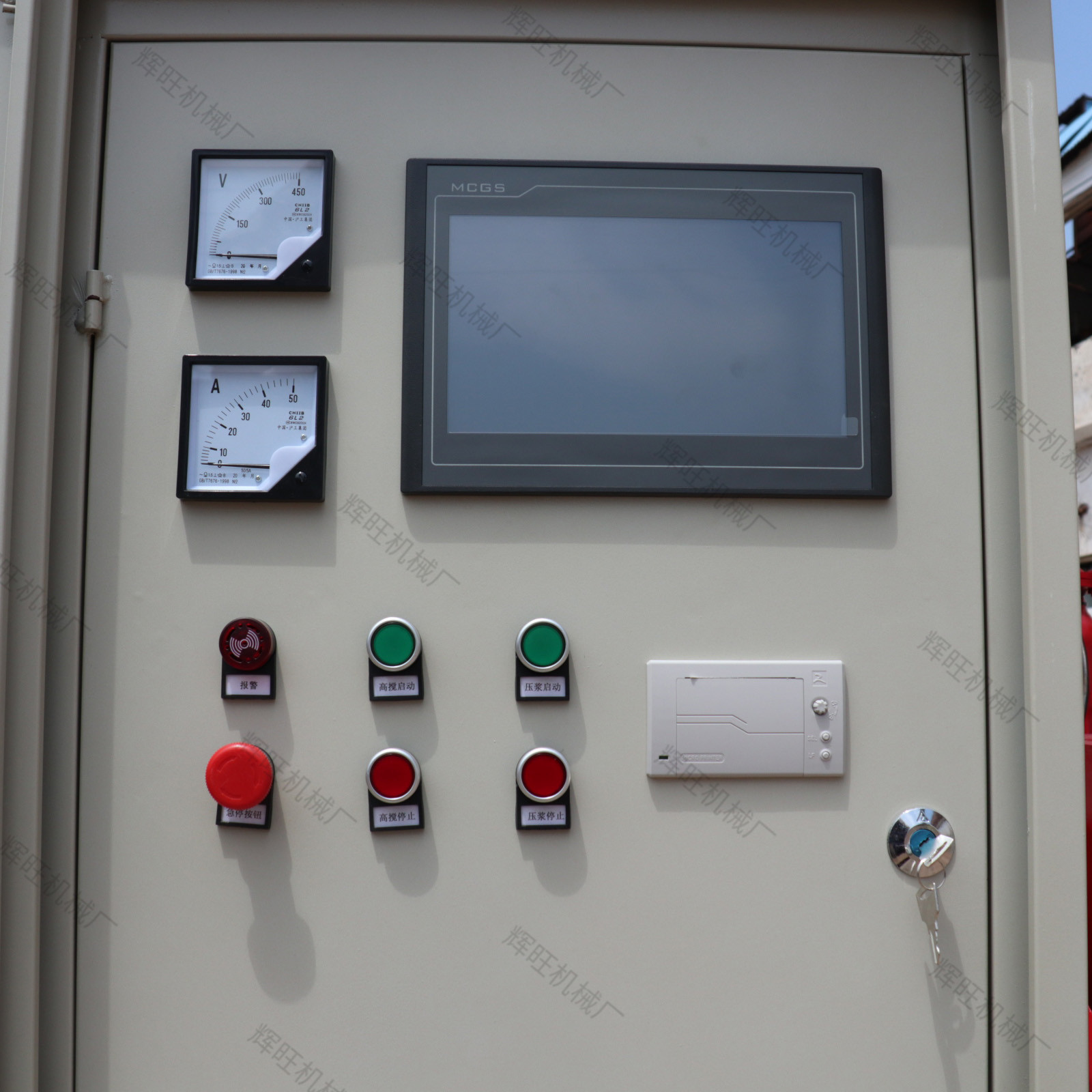

3. 电控主板

报表：后进入数据记录页面

参数：按下后跳转至参数设置界面。

清零：高速搅拌桶内有余料时，可进行清零操作。

搅拌电机启动：按下后搅拌电机运，再按一次停止（电机开关放到自动位置后才能使用）。

压浆启动：按下后压浆电机运转，再按一次停止。

开始记录流量：按下后开始累计流量数据，再按一次记录当前累计流量数据。

清零：按下后清楚累计流量的数据。

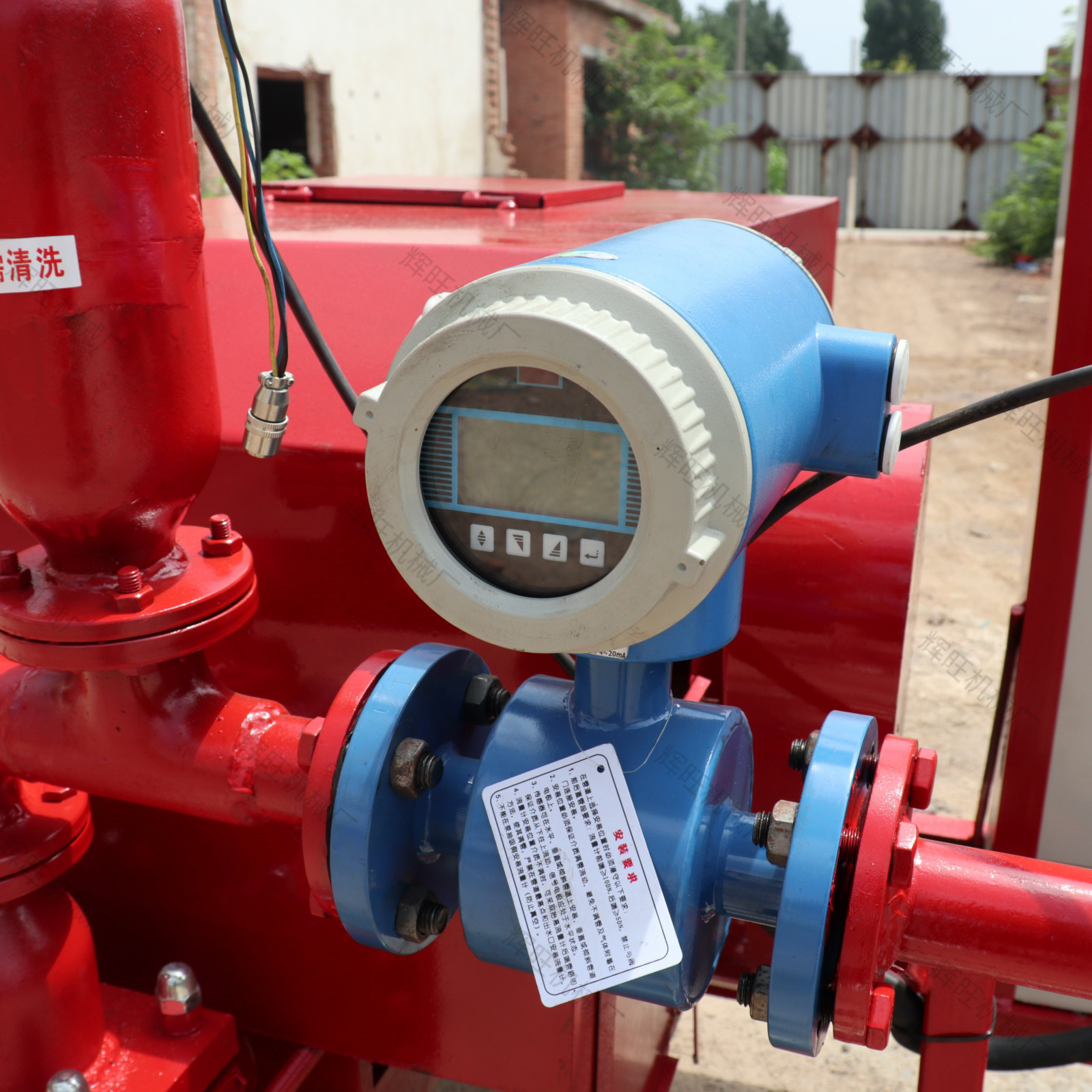

瞬时流量：指示流量计的瞬间流量。

当前压力：指示压力表的数值。

锚杆插到设计深度时，孔口应有砂浆流出，无流出时应补灌砂浆；砂浆的初凝不得小于min，终凝不得大于0min；应使垫块与喷射混凝土紧密接触。

拱顶带模注浆一体机使用方法：

1，在隧道衬砌混凝土浇筑完毕2个小时候，即可开始拱顶注浆；

2，清理安装搅拌和注浆设备；

3，根据配合比（重量比）备料：水：粉料=0.1:8：1

4，将称重好的单锅全部用水一次性注入搅拌器中，开动搅拌器低速档搅拌，再加入称量好的单锅全部粉料并开动振动电机，搅拌半分钟后，搅拌半分钟后，关停低速档，用刮刀刮除搅拌器壁上粘附的干料至桶内；盖上桶盖，打开高速搅拌档，高速搅拌3分钟后即可注入注浆机，开始注浆。

5，如注浆中途暂停时间超过20分钟，已搅拌好的注浆料应通过再次搅拌后才能使用。

注意：如果中途停留时间过长，通过搅拌已无法恢复流动性的浆料，不可再次加水搅拌使用。

拱顶带模注浆一体机参数：

流量：8立方/h
工作压力：8MPa
注浆机功率：11Kw
搅拌桶功率：3KW
吸浆口直径：76mm

排口直径：32mm
外形尺寸：270015001800mm
整机重量：800Kg
