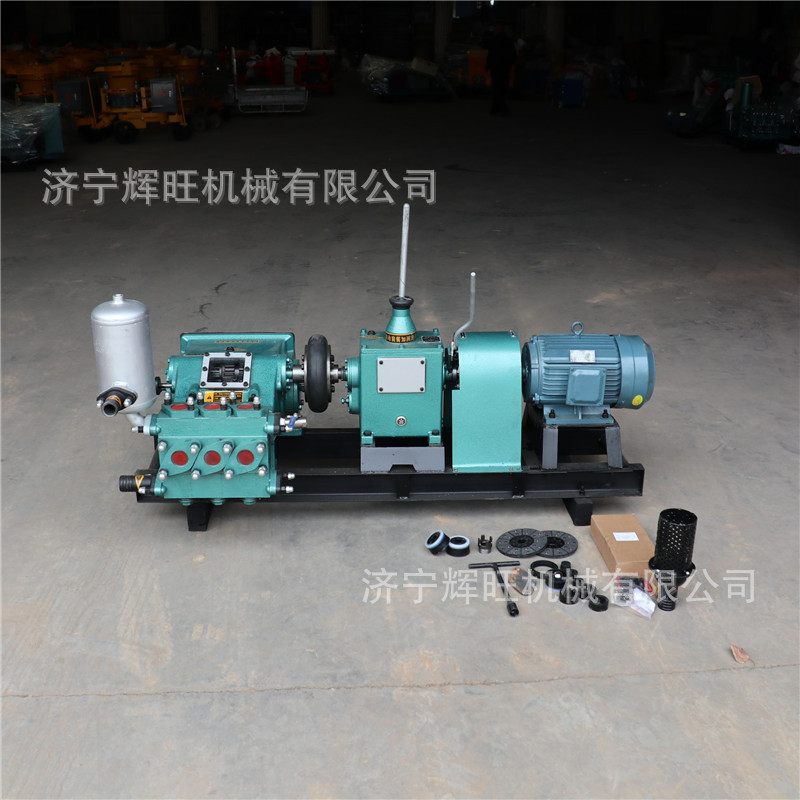

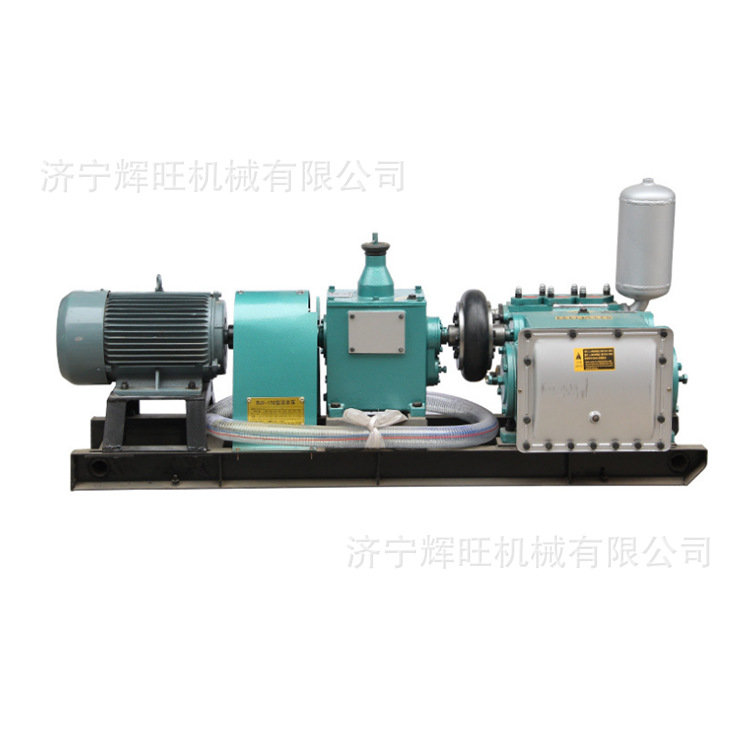

BW150型注浆机泥浆泵
客服：
BW150型注浆泵是一种卧式三缸往复单作用式活塞泵，主要用于道路、桥梁、水坝、矿山和高层建筑的注浆施工工程。可变换八种不同的工作压力和流量，适用于地质岩心钻探工程中向钻孔输送冲洗液（泥浆、清水、皂化液），及1500米以内口径金刚石钻探，也可用于中低压、水泥浆灌注，本泵耗能少，操纵灵活，易于维修。
本单位生产的该型号注浆泵有电动机驱动和柴油机驱动两种形式，用户可根据需要在订货时提出，由于生产的泥浆泵在不断地改进中，本说明书介绍与实物可能稍有出入，请用户在使用时注意区分。
技术参数:
序 号 | 主要技术参数 | 数 值 | 单 位 |
1 | 缸数 | 3 | 个 |
2 | 缸径 | 70 | mm |
3 | 活塞行程 | 70 | mm |
4 | 输入转速 | 1450 | r/min |
5 | 吸水高度 | 2.5 | m |
6 | 吸水管直径 | 50 | mm |
7 | 排水管直径 | 32 | mm |
8 | 功率 | 7.5 | kw |
9 | 重量 | 630(配285-1柴油机) | Kg |
560(配Y132M-4电动机) | |||
10 | 外形尺寸（长×宽×高） | 1925×795×1150（配柴油机） | mm |
1840×795×995（配电动机） |
冲次、流量、压力:
快 | 冲次（c/min） | 流量 (L/min) | 压力 (Kgf/ cm2) | 慢 | 冲次（c/min） | 流量 (L/min) | 压力 (Kgf/ cm2) |
1 | 57 | 38 | 70 | 1 | 47 | 32 | 70 |
2 | 86 | 58 | 48 | 2 | 71 | 47 | 60 |
3 | 130 | 90 | 32 | 3 | 107 | 72 | 40 |
4 | 222 | 150 | 18 | 4 | 183 | 125 | 23 |
开泵前的准备工作:
注浆泵经过长期停止使用或重新安装以后，在开动前一定要进行下列准备工作:
1、检查各部润滑油是否充足。
2、检查滤水器吸水管道是否通畅。
3、检查各运动部分运动有无卡阻。
4、检查各变速机构变速是否准确、可靠。
5、检查各紧固件有无松动，特别是橡胶活塞压紧锁母、十字头与活塞杆连接螺纹是否拧紧。
6、检查泵的吸水高度，在海拔1000米以内的地区，泵的吸水高度应不超过2.5米，在海拔1000米以上的地区，应根据当地大气压降低程度、减少泵的吸入高度。
7、检查滤水器浸入泥浆池的位置，一般应在泥浆液面0.3-0.5米以下，滤水器距浆池底位置不小于0.5米。
