KQD-100潜孔钻机

一、KQD-100电动潜孔钻机介绍：

KQD-100电动潜孔钻机是我公司自行设计的一种新型节能、高效凿岩设备，广泛适用于中、小型矿山及筑路、国防、水利和石方工程中的中深炮孔凿岩作业，也是露天矿山开采必不可少的凿岩设备，尤其适用于其它钻车无法正常作业的凹凸崎岖地势；该机结构紧凑、操作方便、凿速快、效率高，整机可拆性好，搬运极为方便。

二、KQD-100电动潜孔钻机组成：

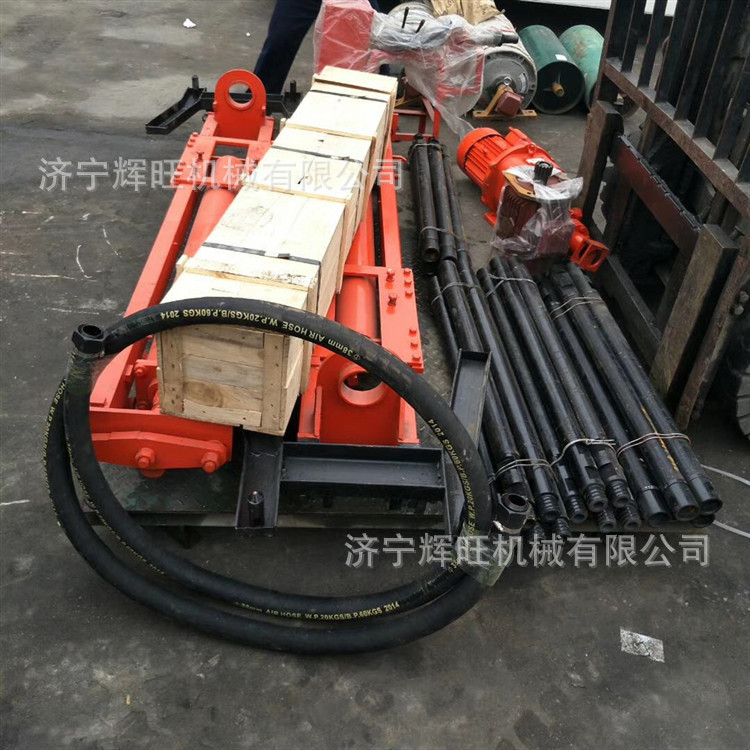

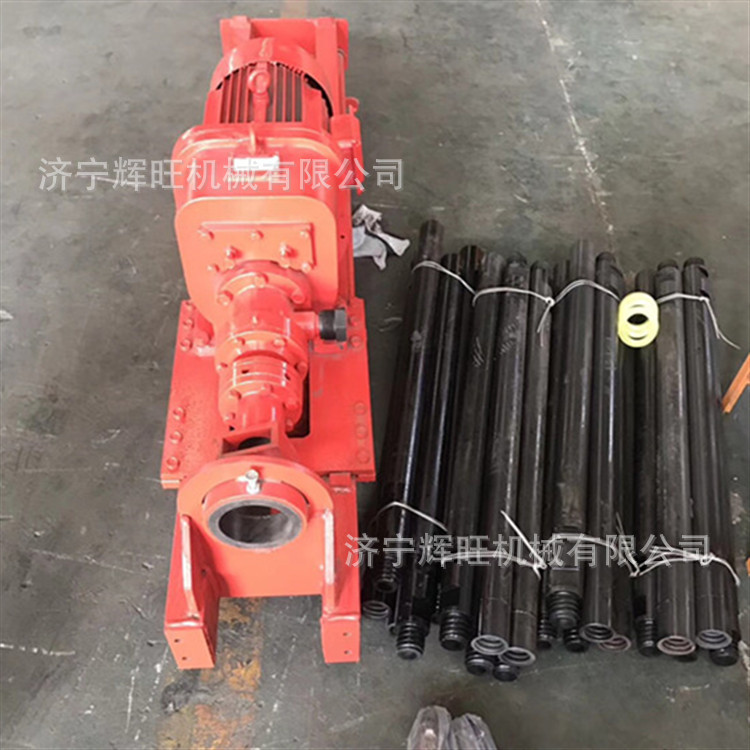

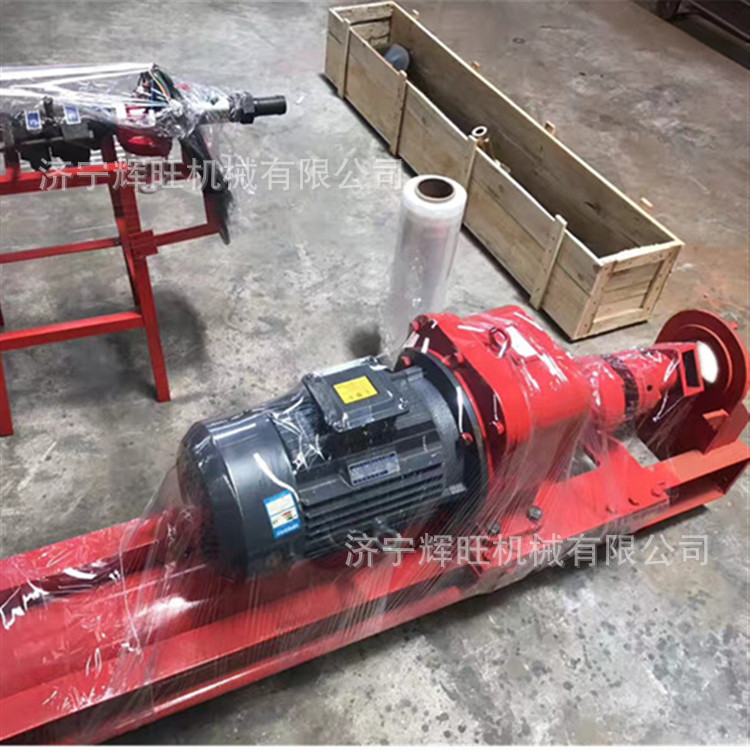

KQD-100型电动潜孔钻机由滑架部件、减速器部件、电机、推进气缸、冲击器、操纵部件和油雾器等组成。如图：

三、KQD-100电动潜孔钻机参数：

适用岩石f=6-20

钻孔直径  80-100mm

经济钻孔深度  25m

一次性推进长度  1000mm

电机功率4Kw

钻具转速  84r/min

使用气压0 .5-0 .7MPa

耗气量100-150L/S

推进力  6000N

四、KQD-100电动潜孔钻机工作原理：

KQD-100电动潜孔钻机是将电能和压缩空气转换成机械能来破碎岩石的一种机械。通电后，电机产生的扭矩通过减速器部件带动钻具旋转。压缩空气则经油雾器、气动阀后，分为两路：一路进入推进气缸的前、后腔，其产生的轴向力通过气缸活塞、导向杆带动钻具推进或提升；另一路则通过减速器部件内的进气座等进入冲击器内部，从而实现冲击凿岩。

，25米钻孔深度只是我们保守计算，配大点的空压机可以打到更深，潜孔钻机的功率有5.5KW ,7.5KW等，可以跟据具体使用情况进行选择。
