商品属性
品牌辉旺
产品别名砂浆泵
工作重量630
适用范围隧道超前预注浆
整机重量560
产品用途制浆 注浆
售后服务质保一年
外形尺寸2500*1200*800
工程机械种类注浆机

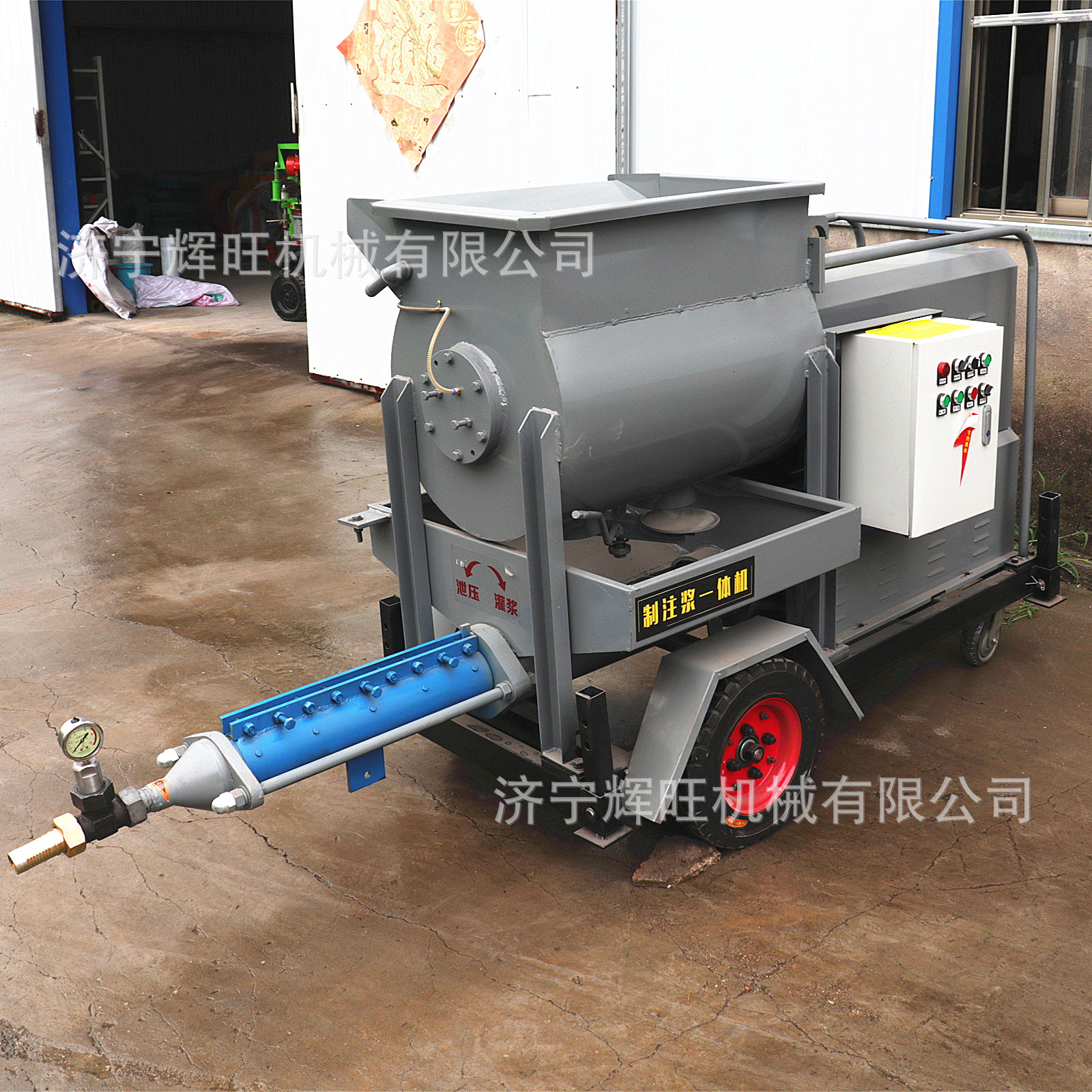

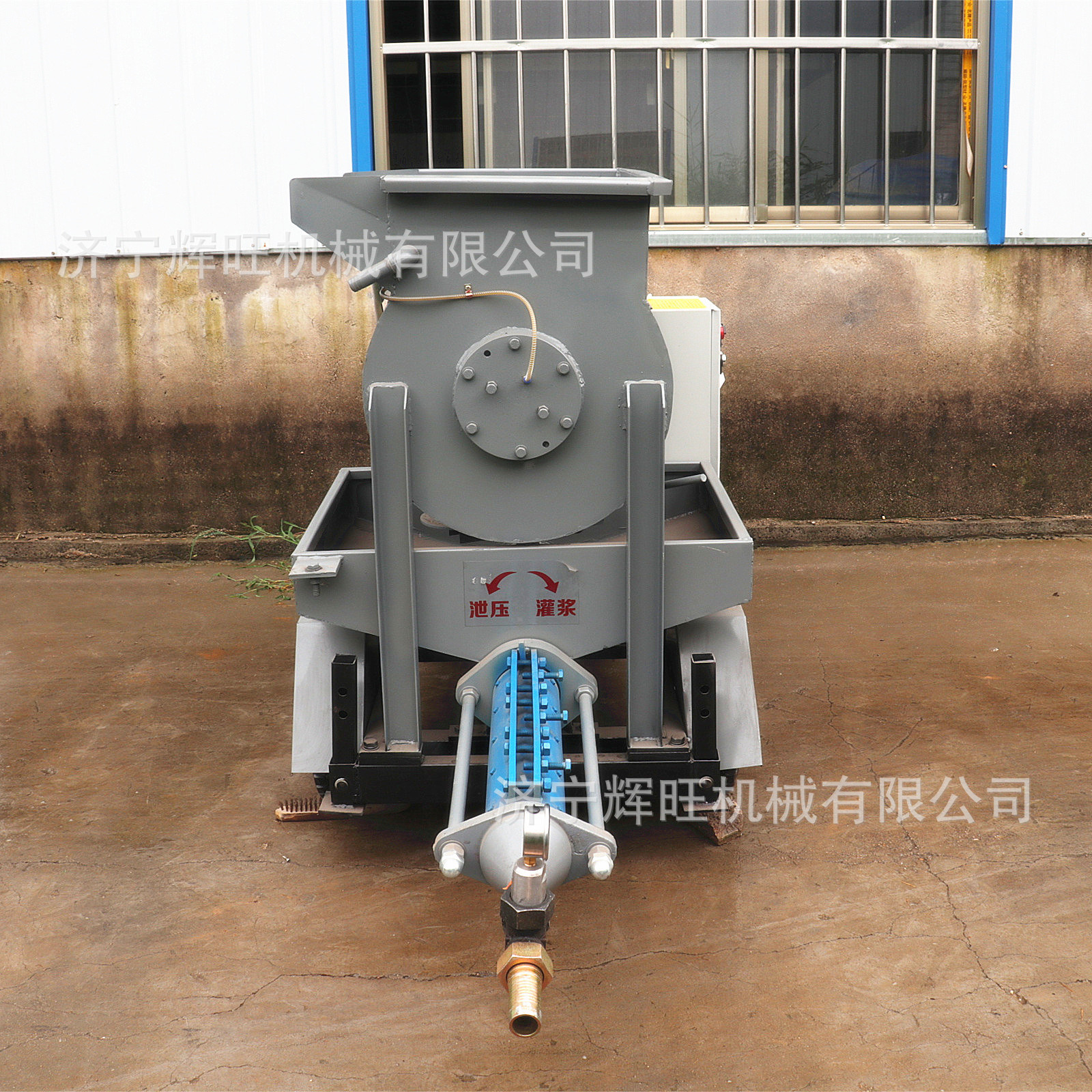

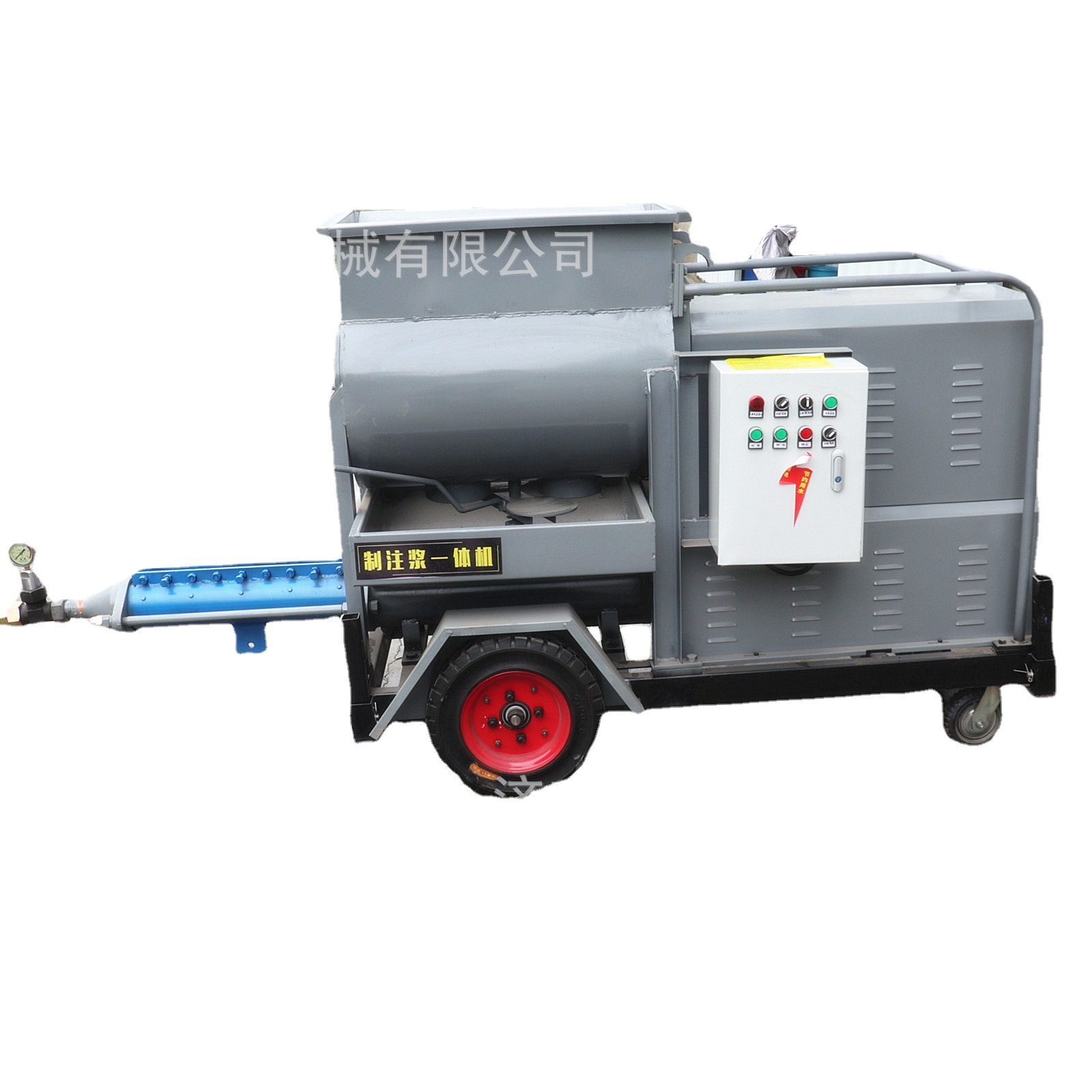

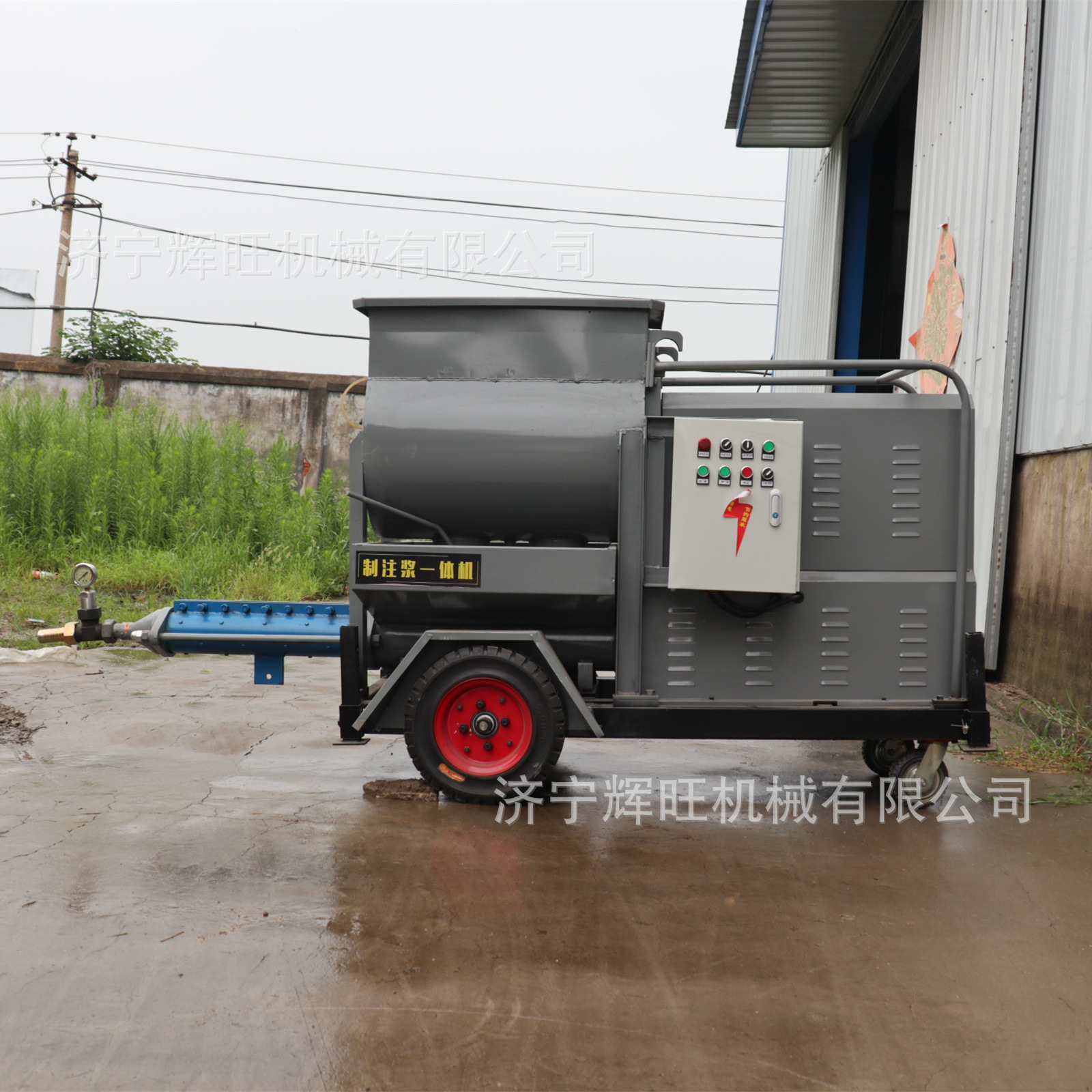

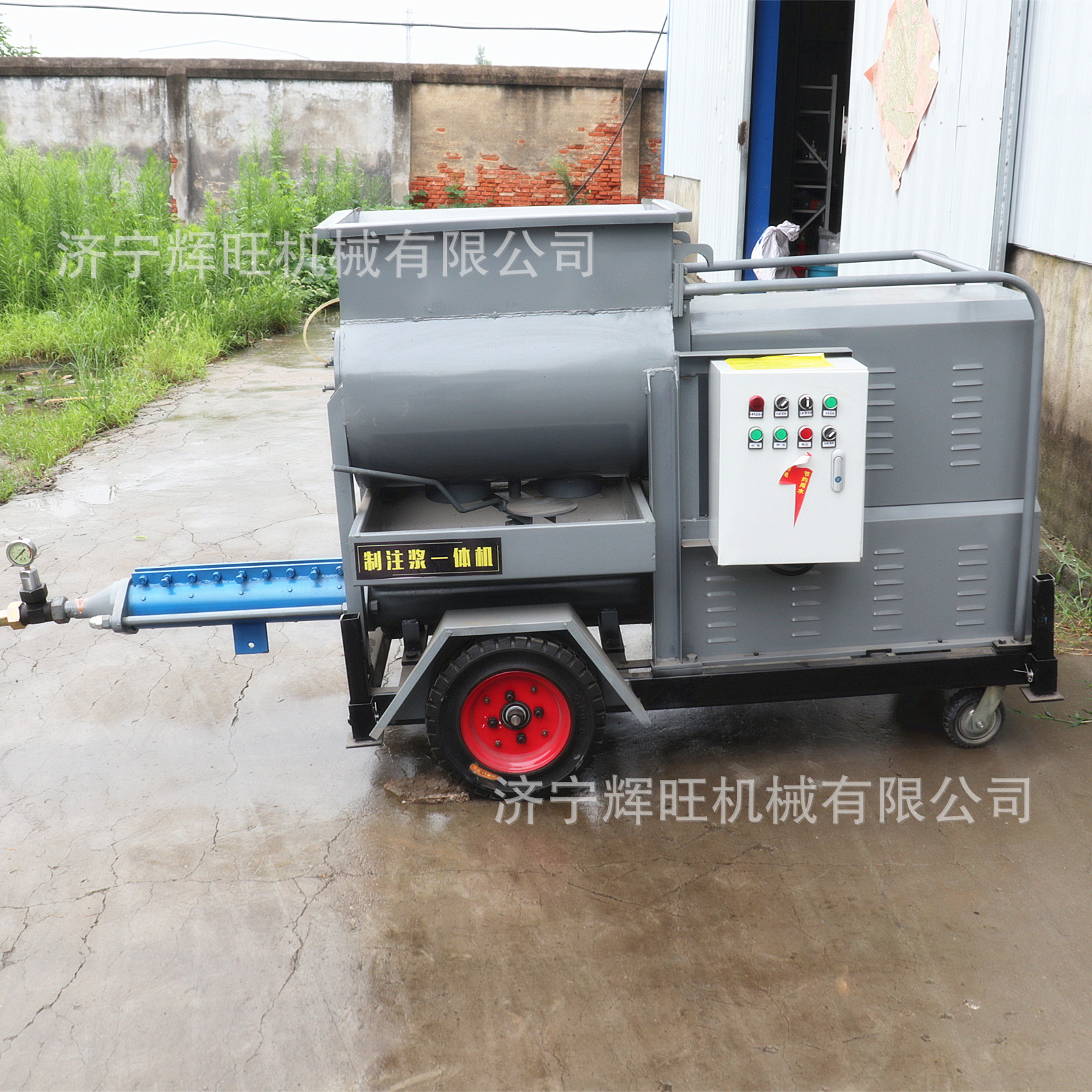

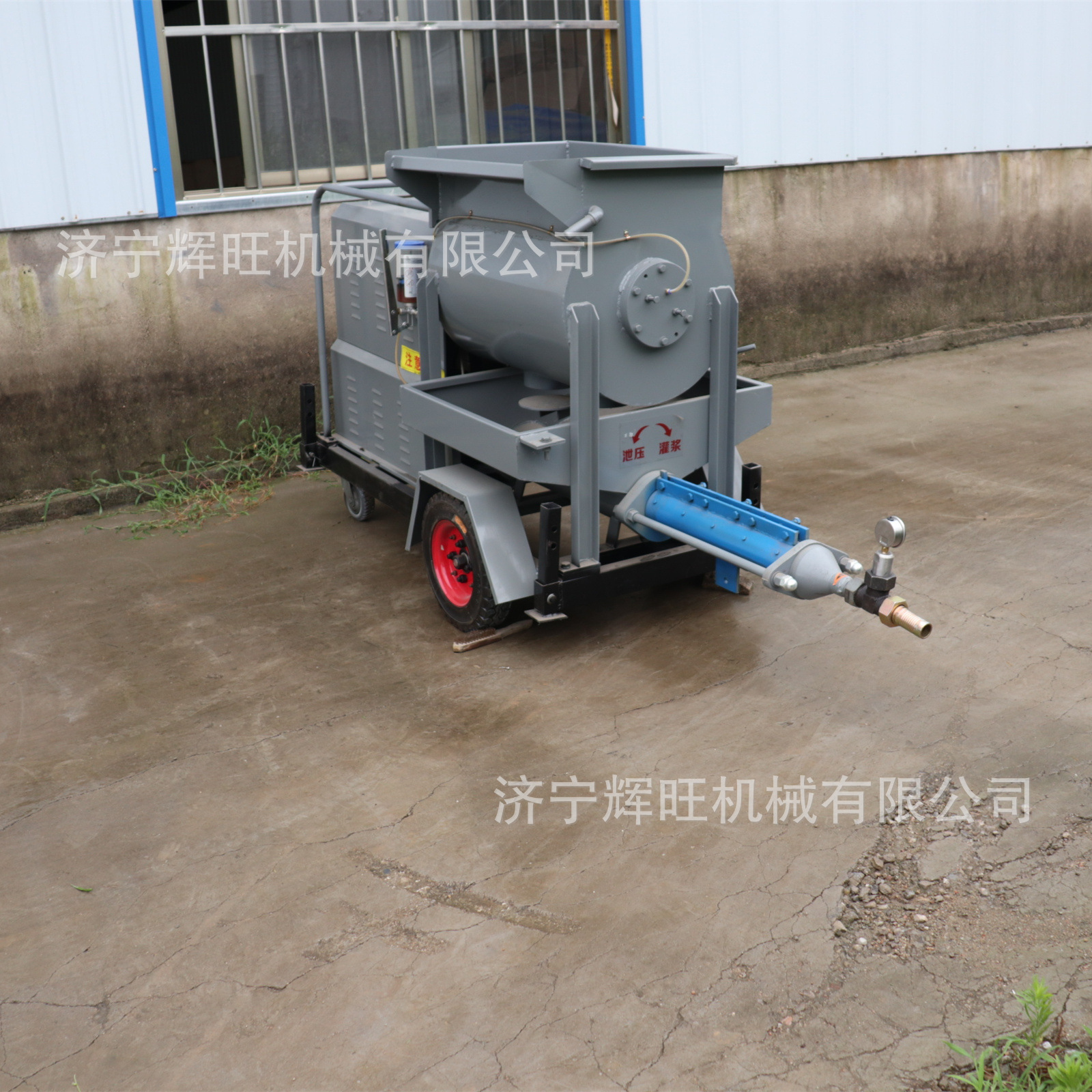

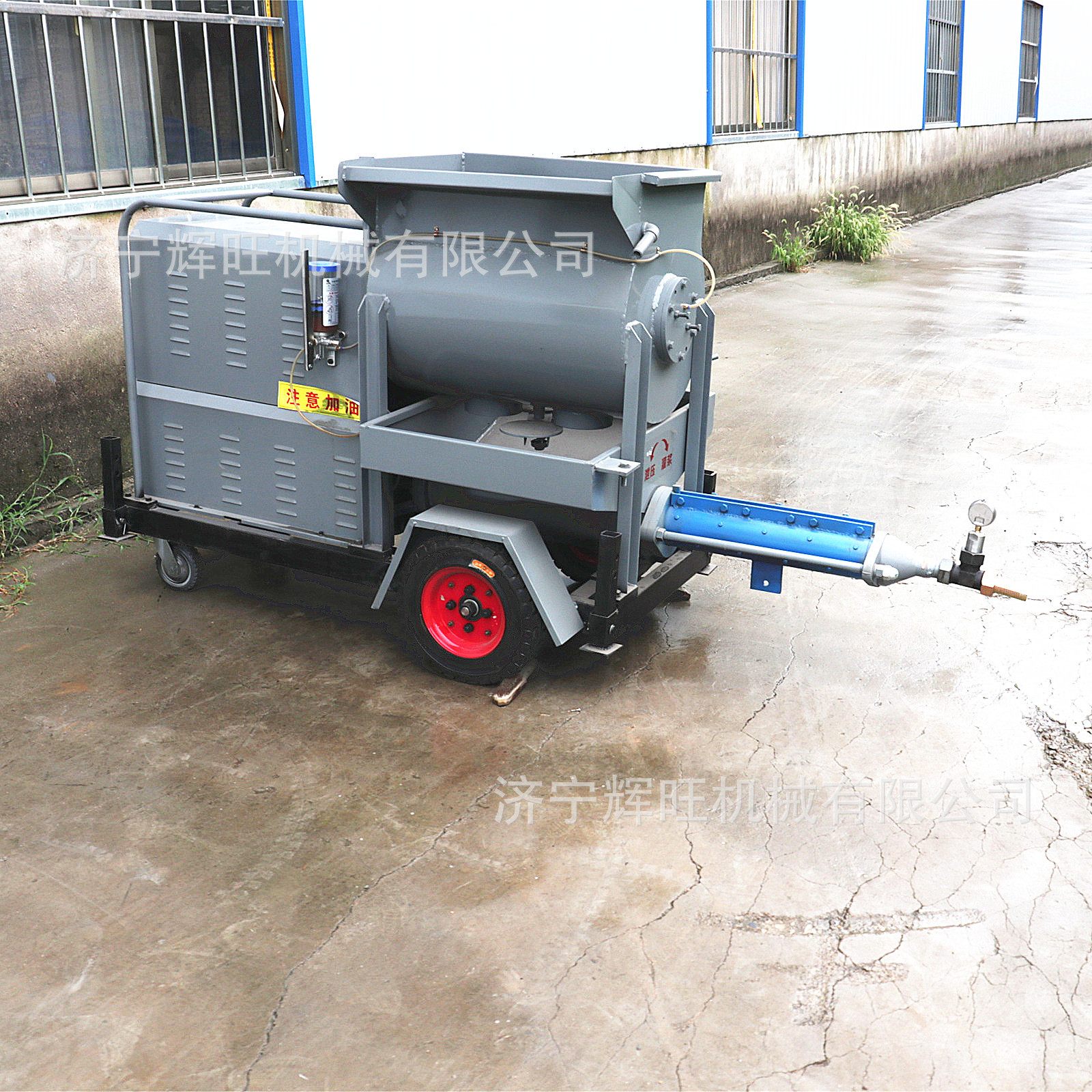

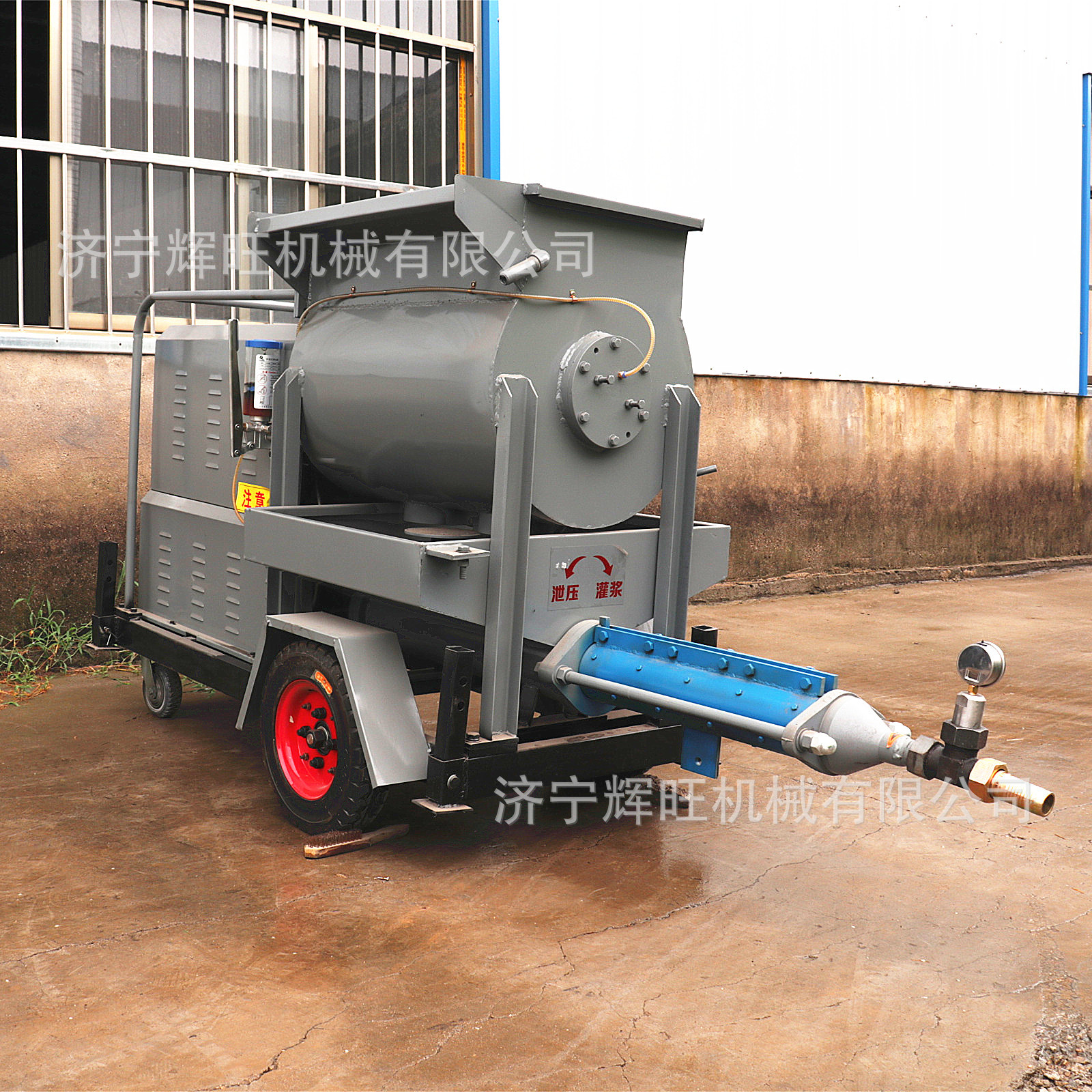

高压注浆制浆一体机
电话：153-7654-2050
概述
WD2000、WD5000及WD2000、5000带搅拌筒一体机型螺杆灌浆泵是我公司根据国家基础设施建设的需要，采用螺杆增压技术而开发的一款新产品。主要应用于高压、稠浆、大流量水泥砂浆的灌注和喷护工程，广泛用于公路、铁路隧道、城市地铁、水电站地下洞室等锚固灌注浆工程，可用于大坝、边坡、软岩加固时的土层注浆工程，是锚固灌浆、团结灌浆、回填灌浆及帷幕灌桨等施工现场理想的现代化施工设备。
2主要技术参数（详见表1）（表1）
序 号 | 主要技术参数 | 型号 | 单位 | ||||
WD2000 | WD5000 | ||||||
1 | 流量 | 2000 | 2500 | 5000 | 7000 | L/h | |
2 | 压 力 | 2～4(可调) | 2.5～6（可调） | MPa | |||
3 | 电机功率 | 注浆部分 | 4 | 7.5 | KW | ||
搅拌部分 | 2.2 | 3 | KW | ||||
4 | 砂粒粒径 | ≤4 | mm | ||||
5 | 水灰 比 | ≥0.30 | / | ||||
6 | 输送 距离 | 垂 直 | 20(砂浆)～30（水泥浆） | 40(砂浆)～80（水泥浆） | m | ||
水 平 | 60～80 | 80～120 | m | ||||
7 | 料斗 | 容 积 | 145（基本型） | 260 | L | ||
160(搅拌筒) | 180 | ||||||
上料高度 | 800（基本型） | 920（基本型） | mm | ||||
1120(一体机型) | 1300(一体机型) | ||||||
8 | 出浆口螺纹规格/通径 | M45×2/φ32 | M52×2/φ38 | mm | |||
9 | 外形尺寸 | 基本型 | 1829×570×970 | 2500×860×950 | mm | ||
一体机 | 1829×570×1370 | 2500×860×1300 | |||||
10 | 整机重量 | 基本型 | 200 | 380 | Kg | ||
一体机 | 260 | 560 | |||||
3结构及工作原理

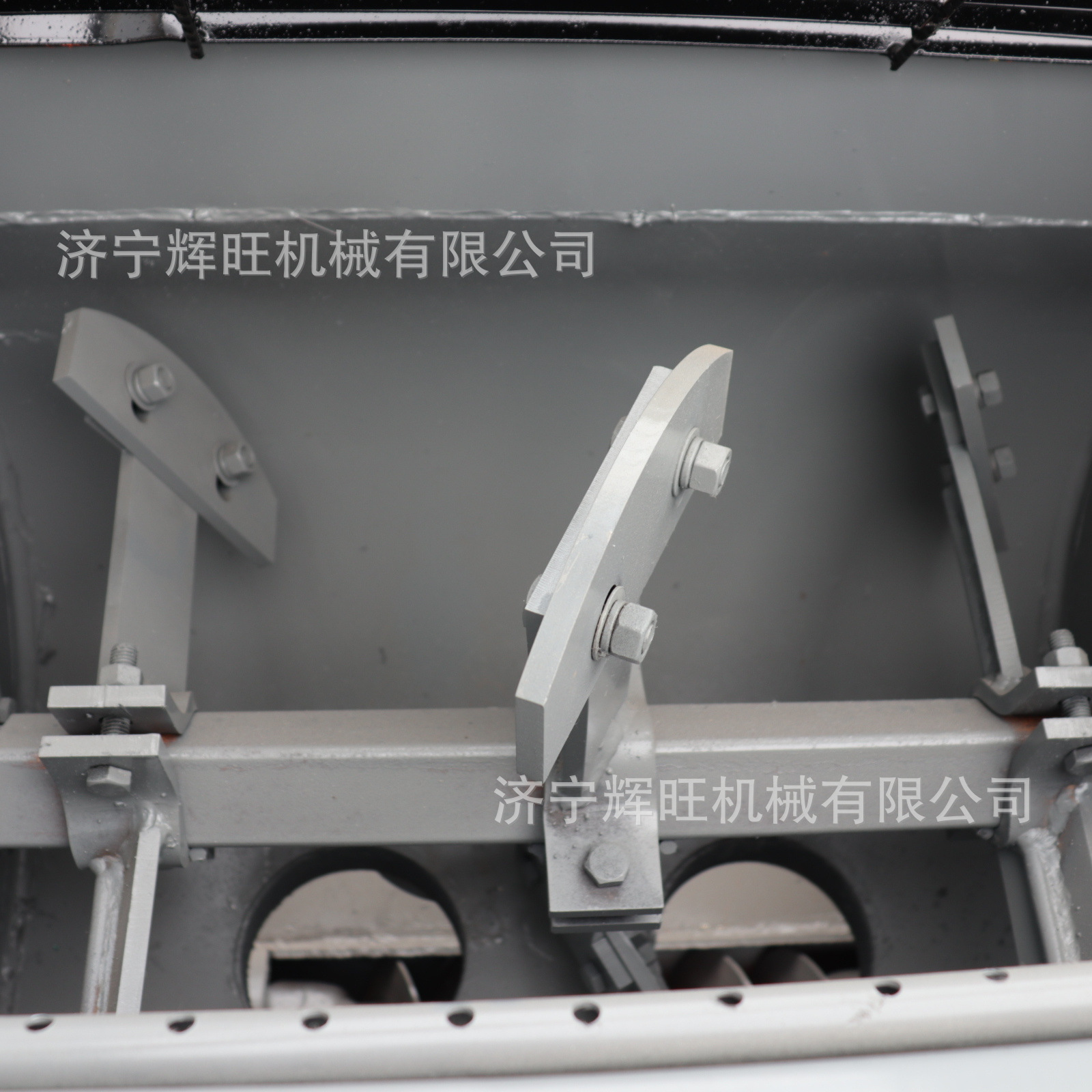

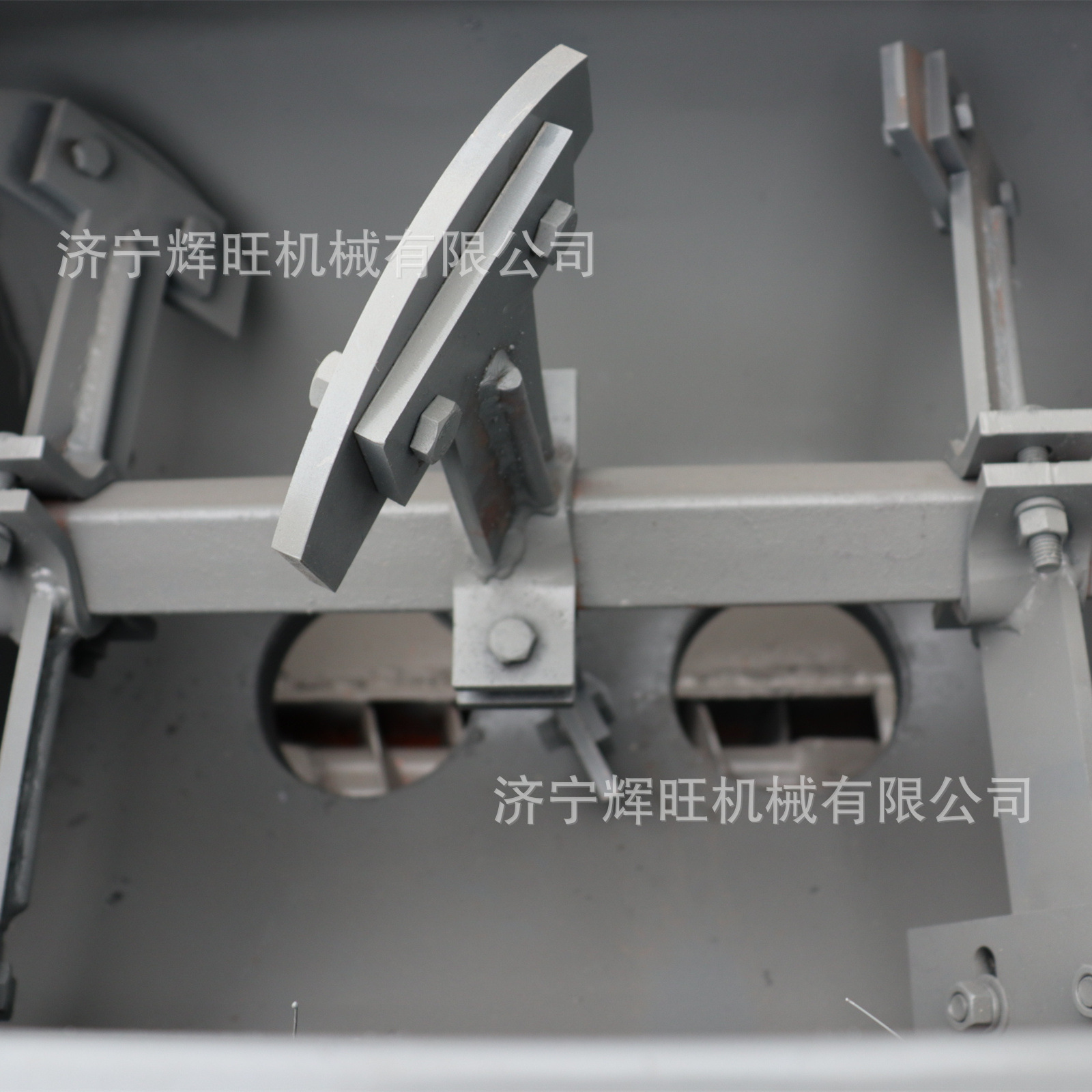

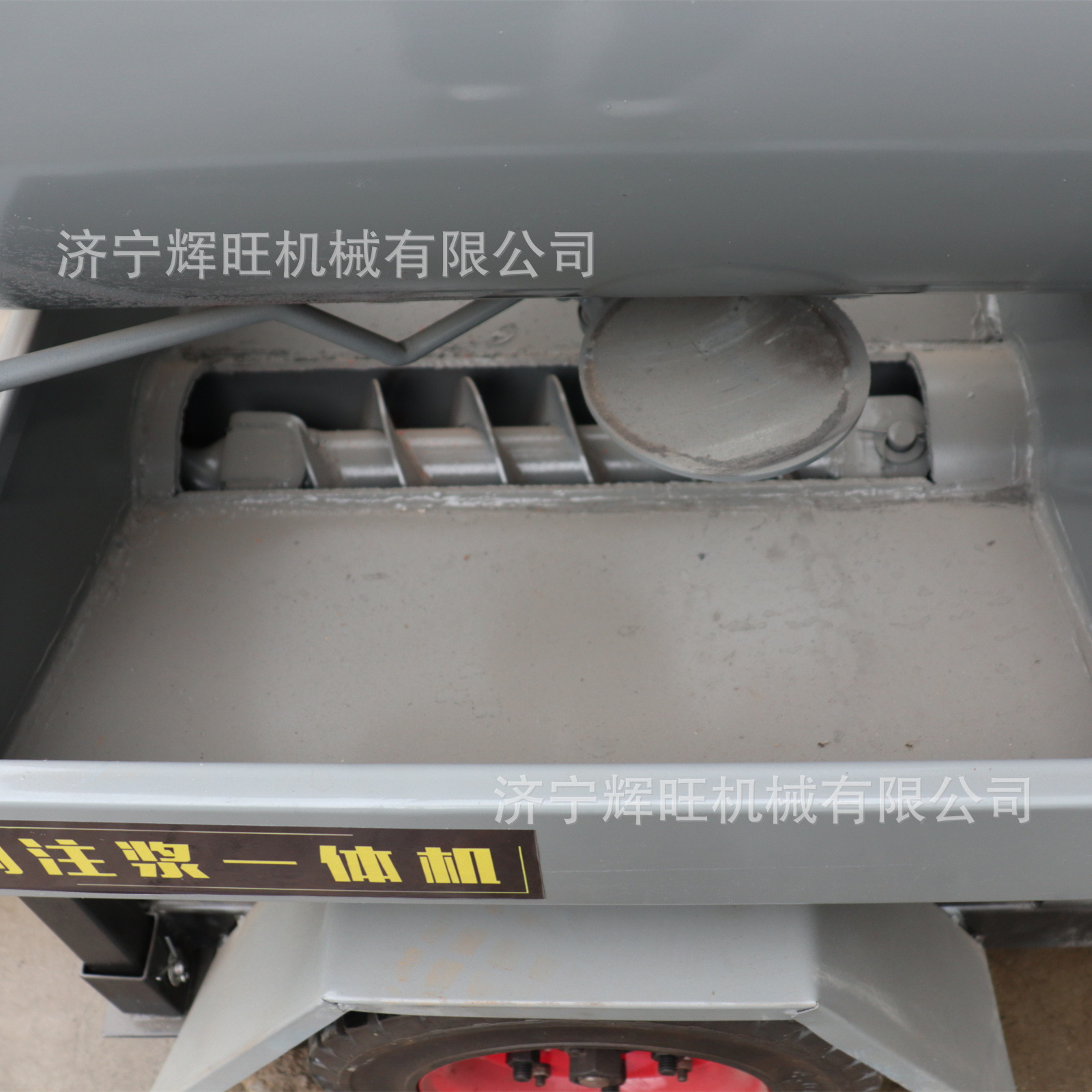

螺杆注浆泵主要由电动机、减速机、连接法兰总成、料斗、增压定子总成、机架、测压接头、输送螺旋、电器系统、润滑系统、搅拌筒、注浆管等部分组成
