矿用巷道百叶窗调节无压风门气动红外控制闭锁风门装置尺寸定制

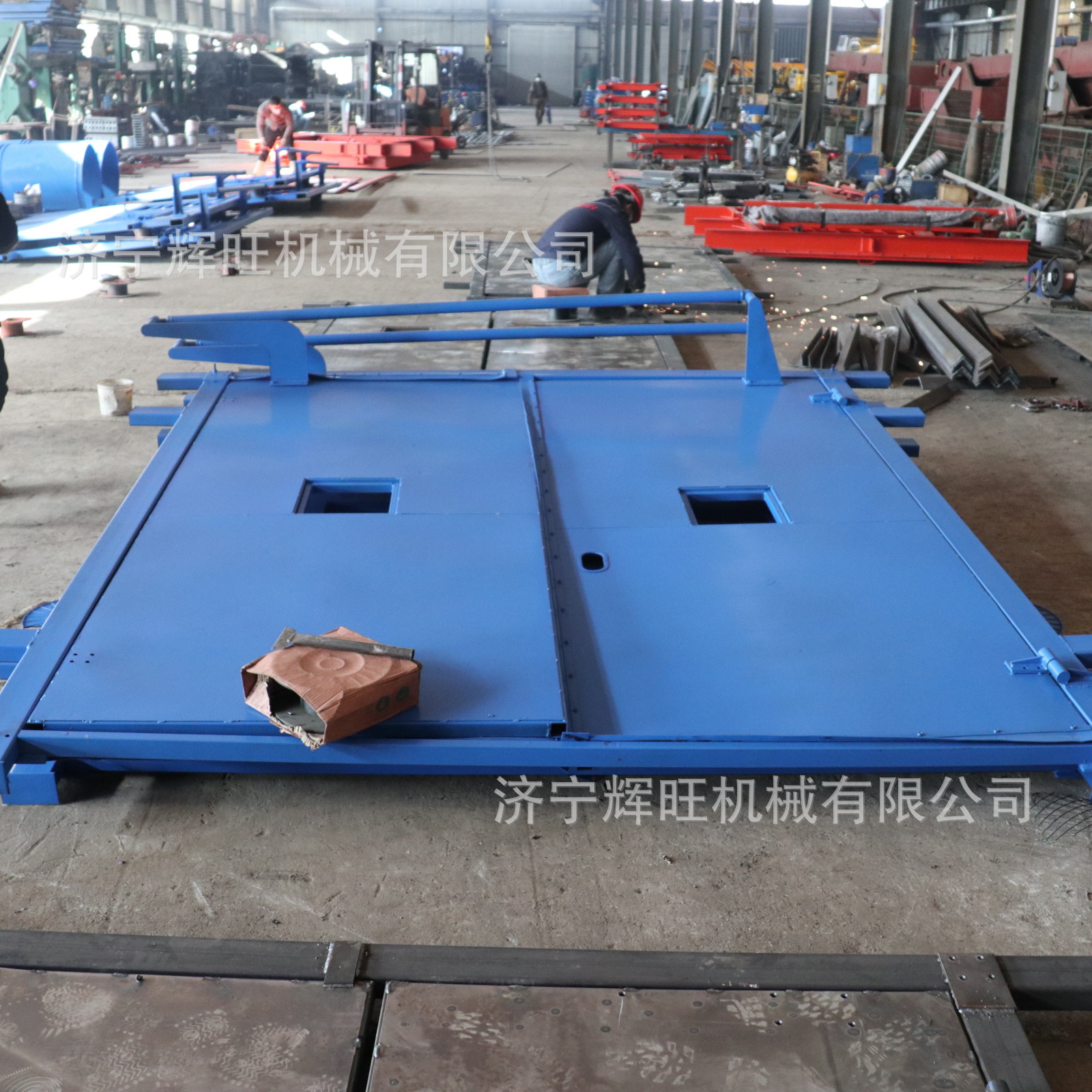

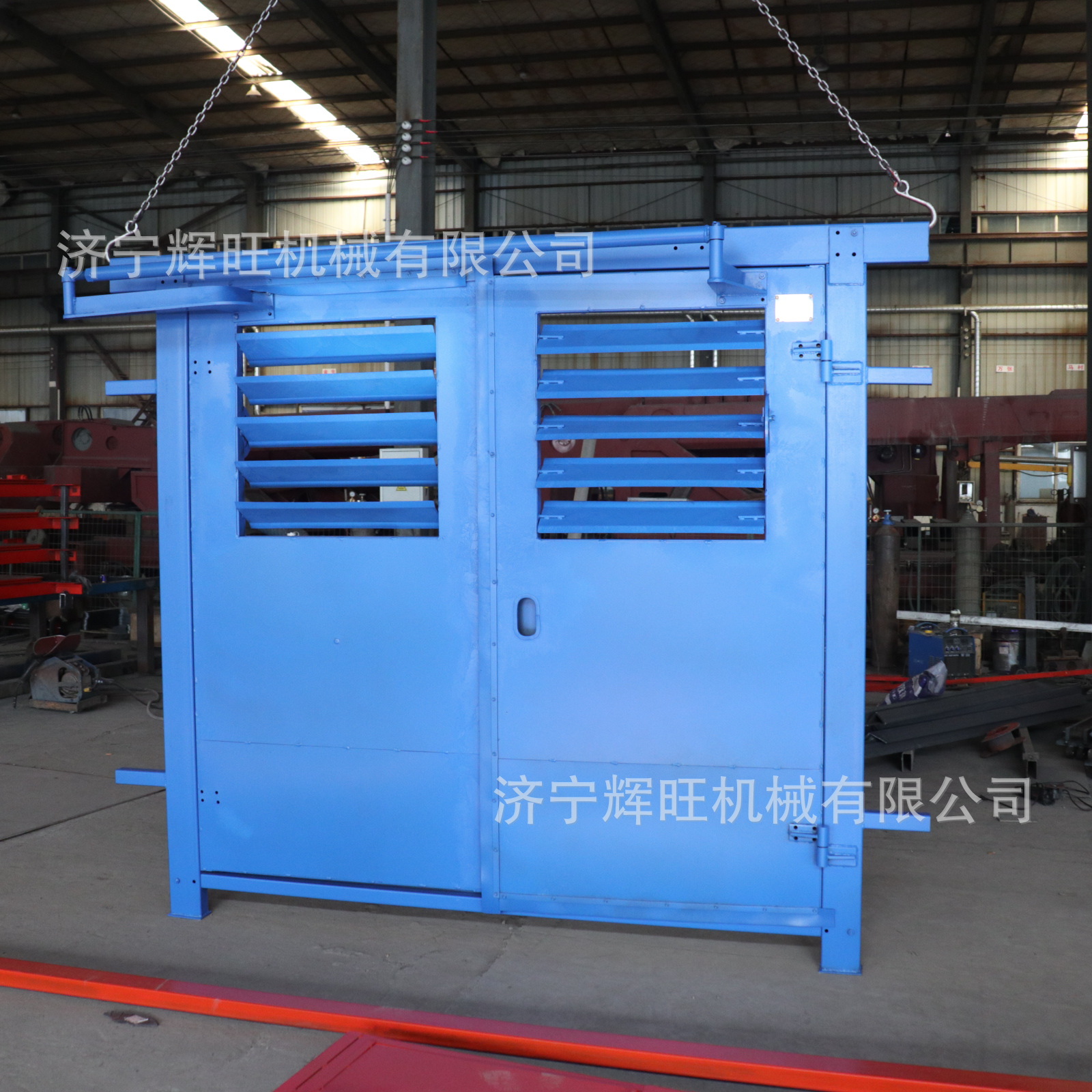

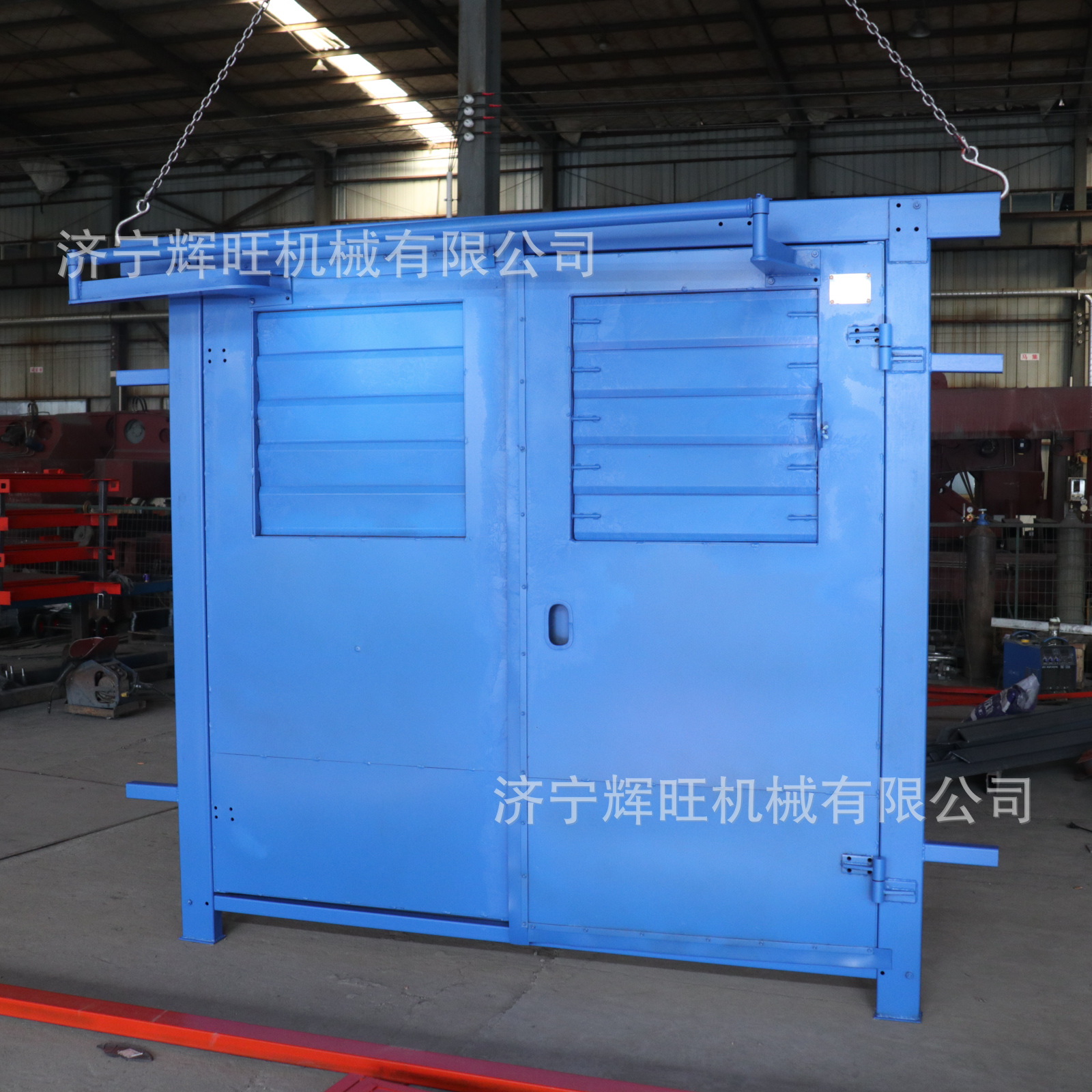

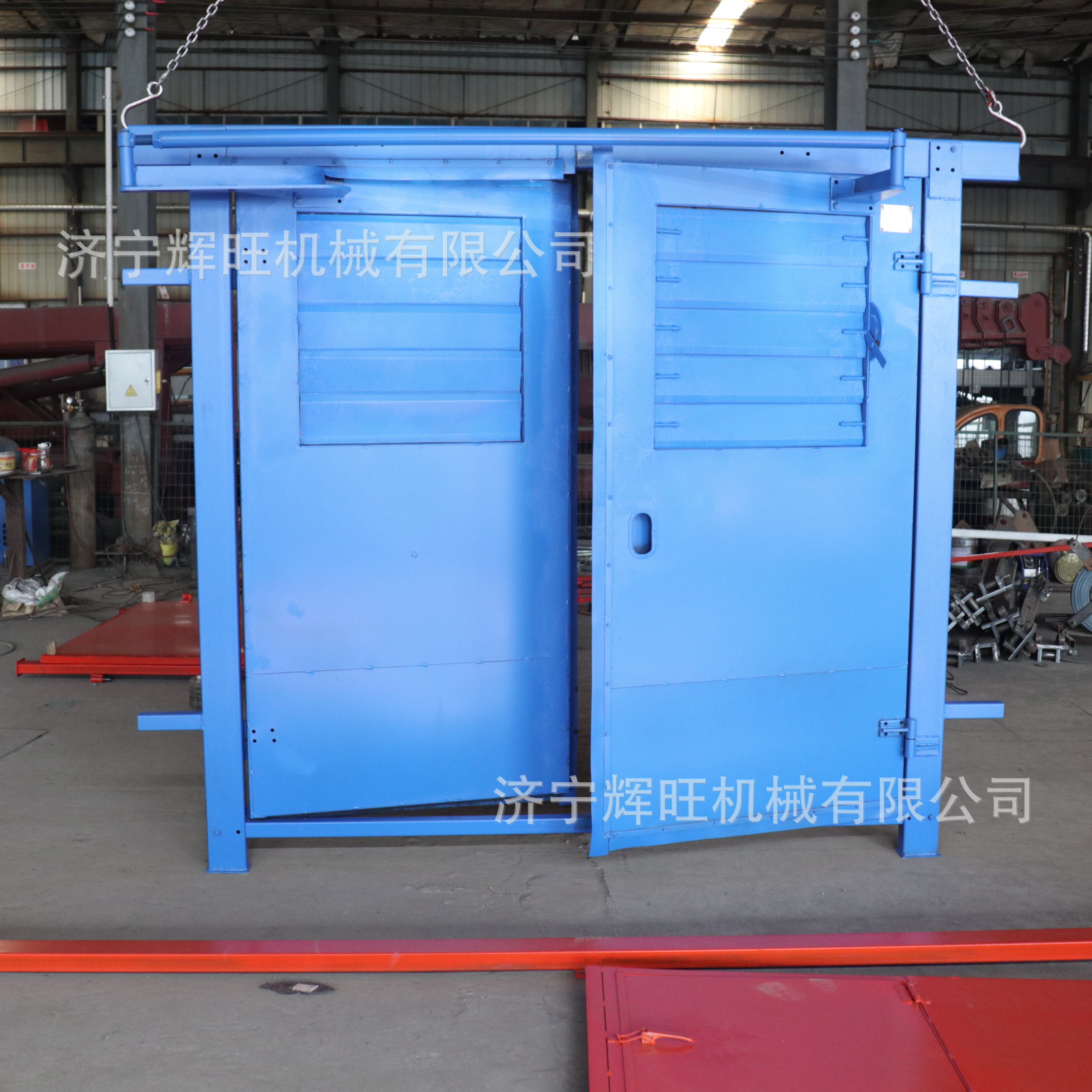

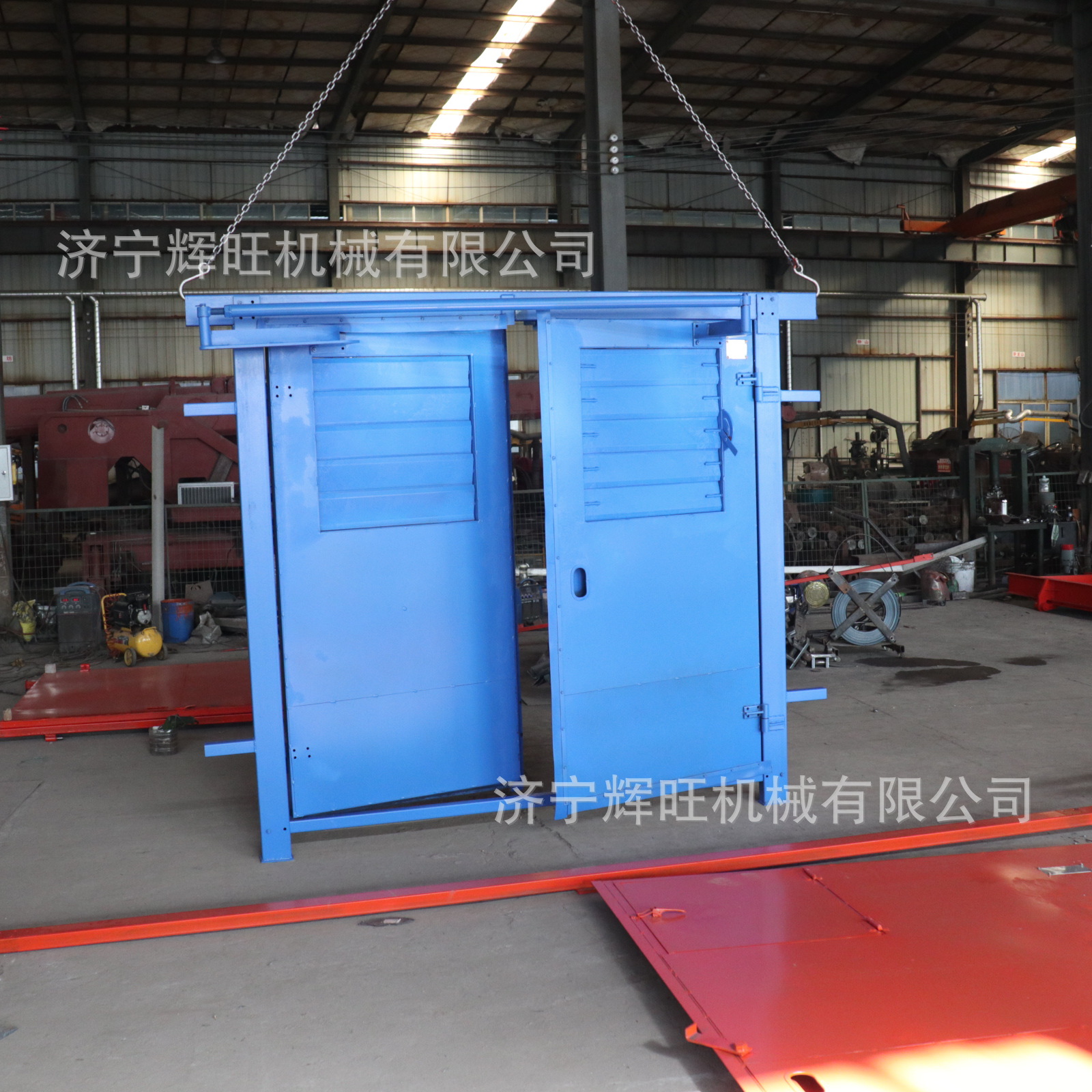

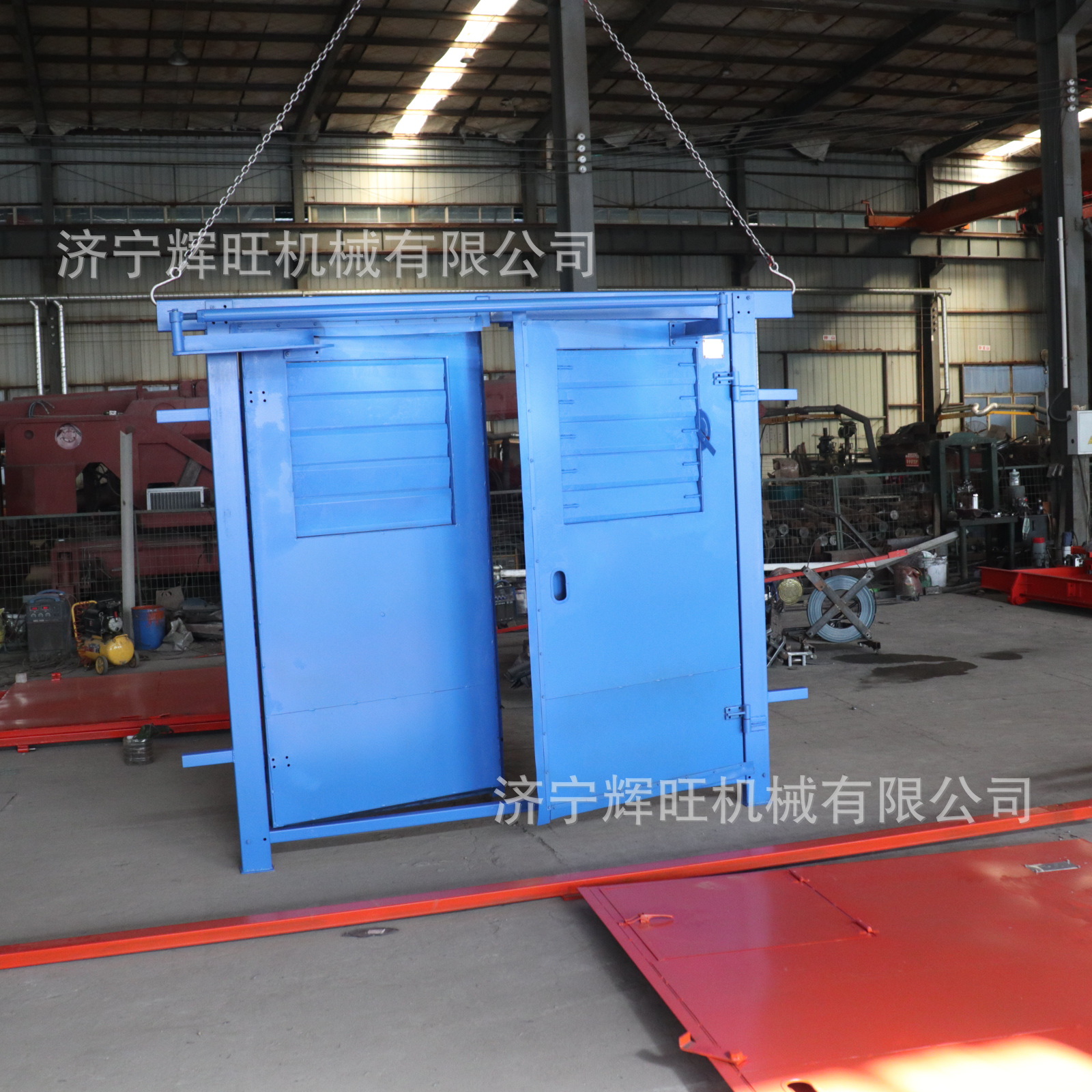

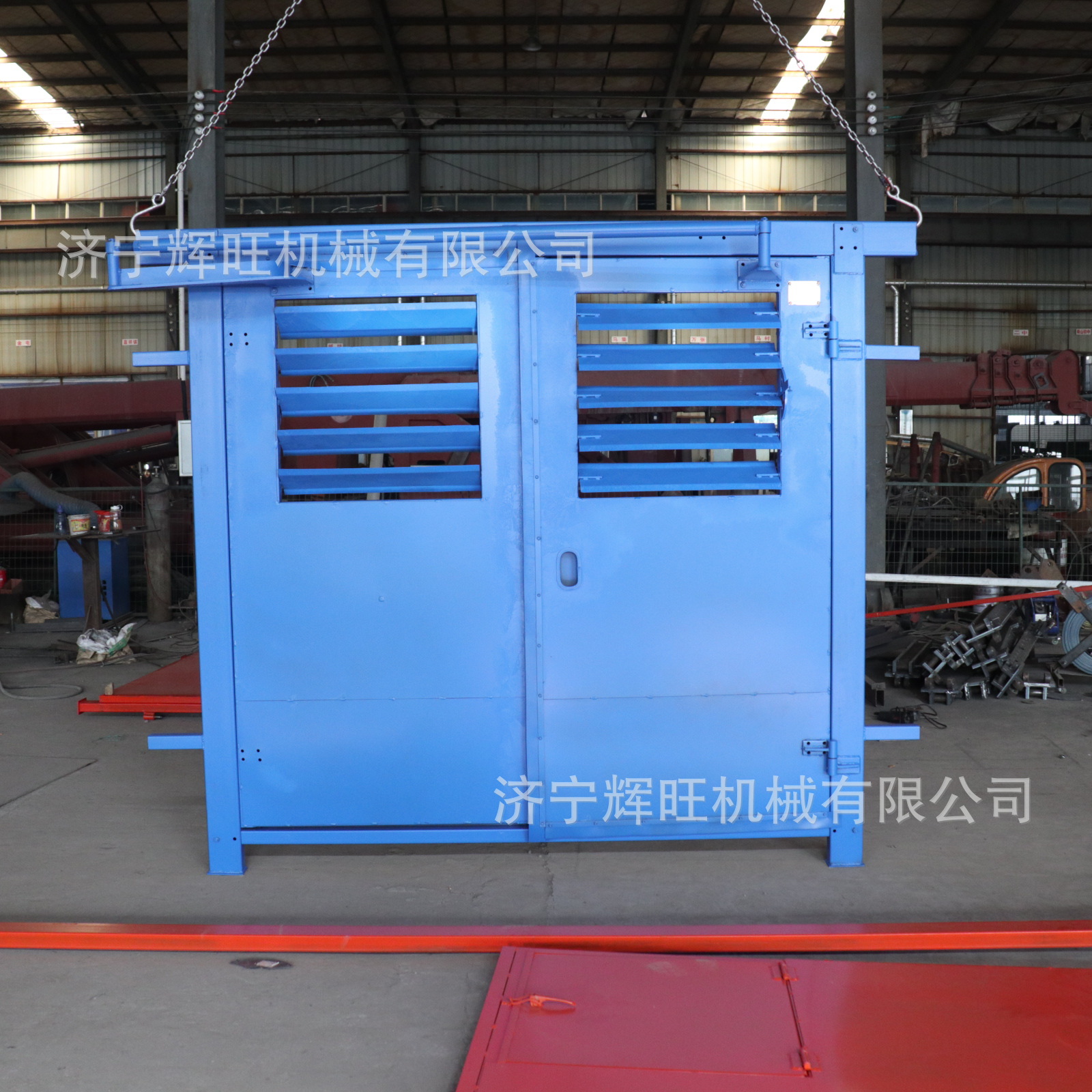

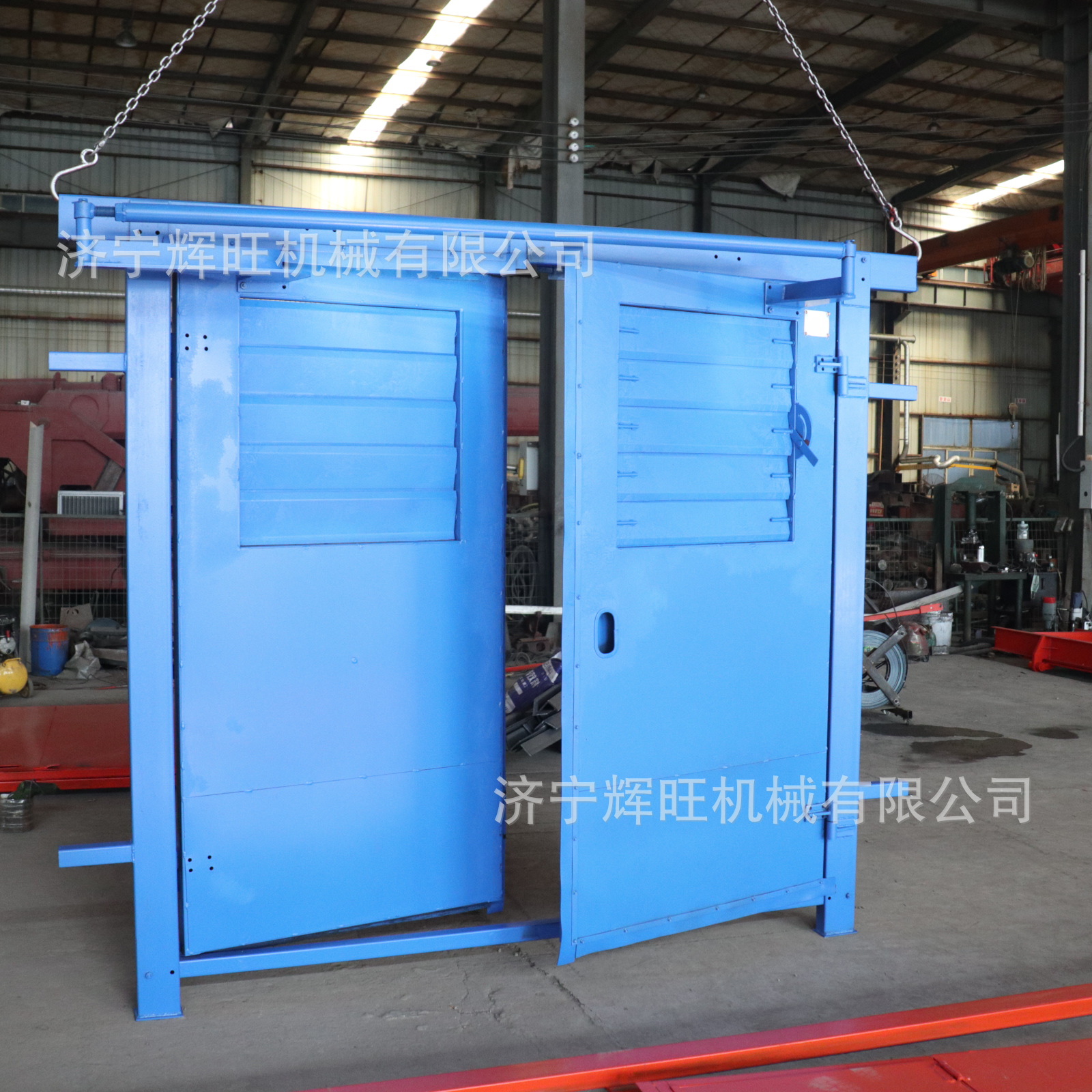

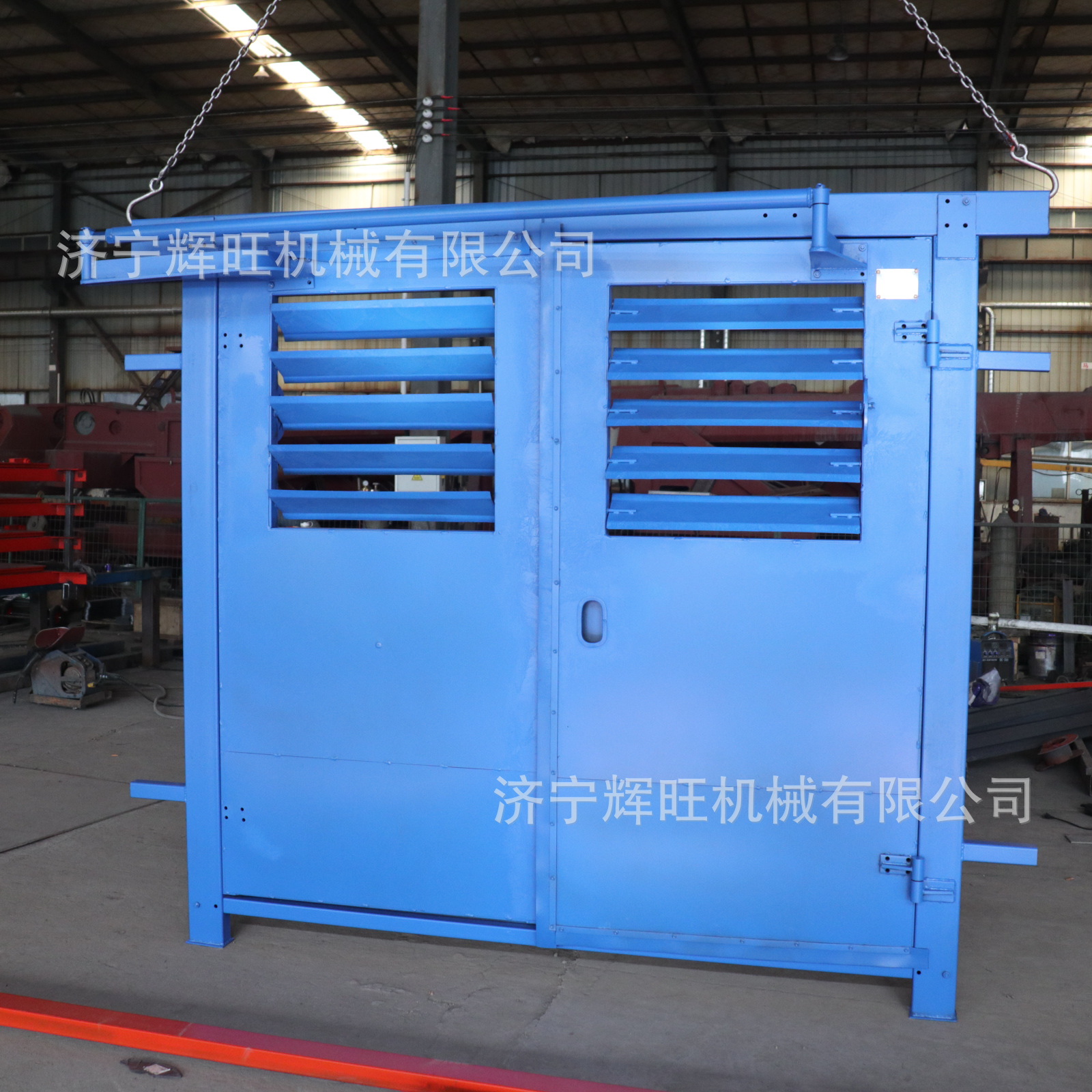

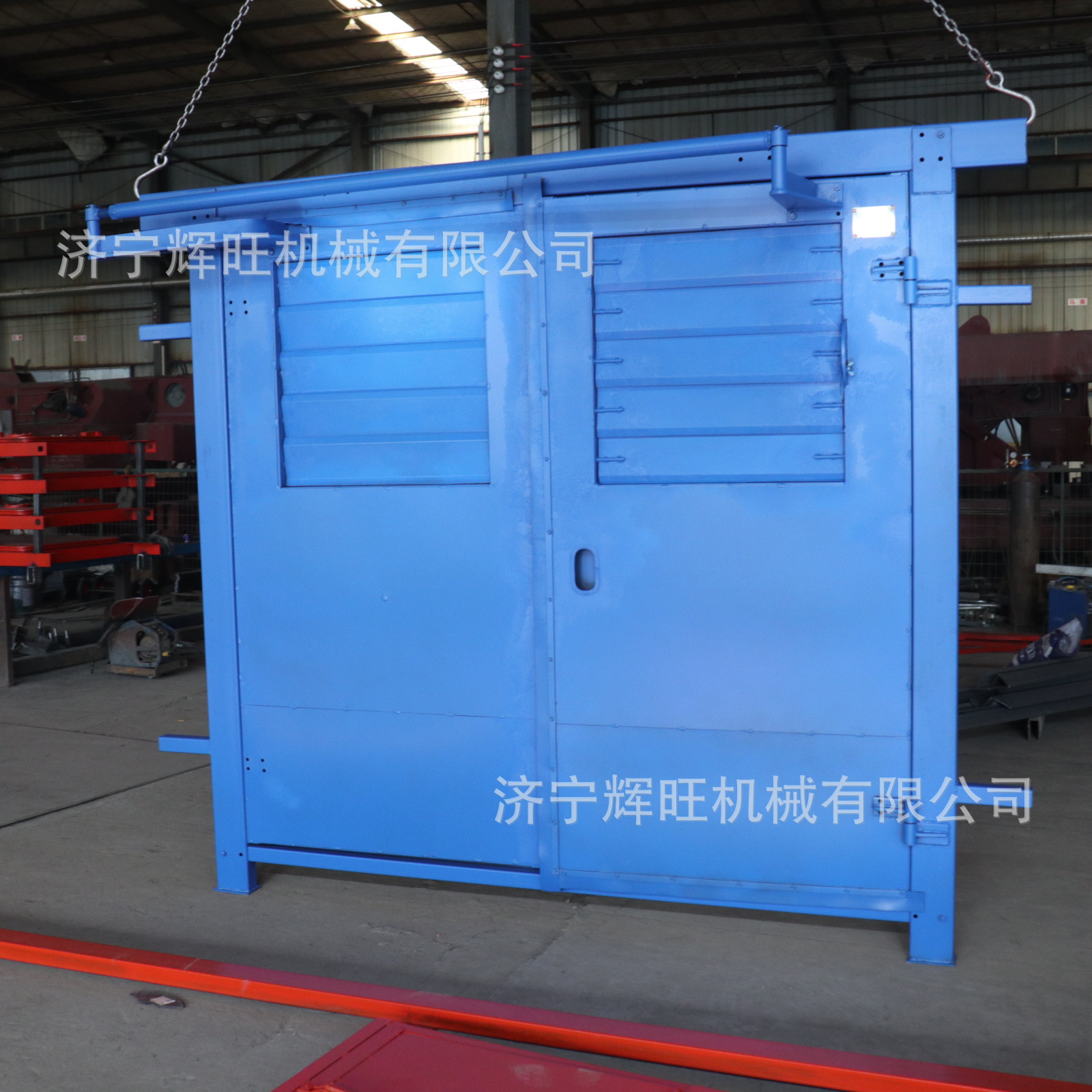

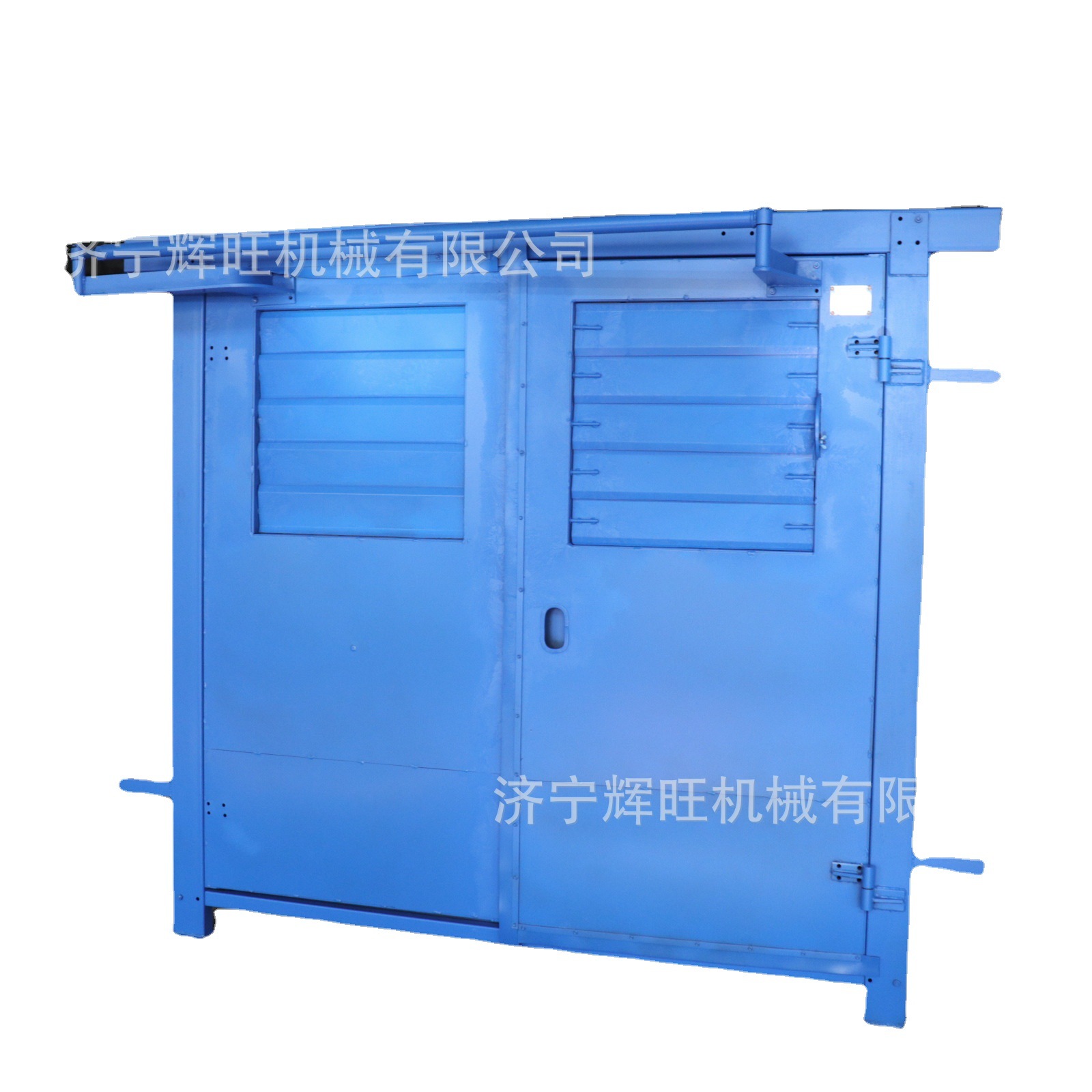

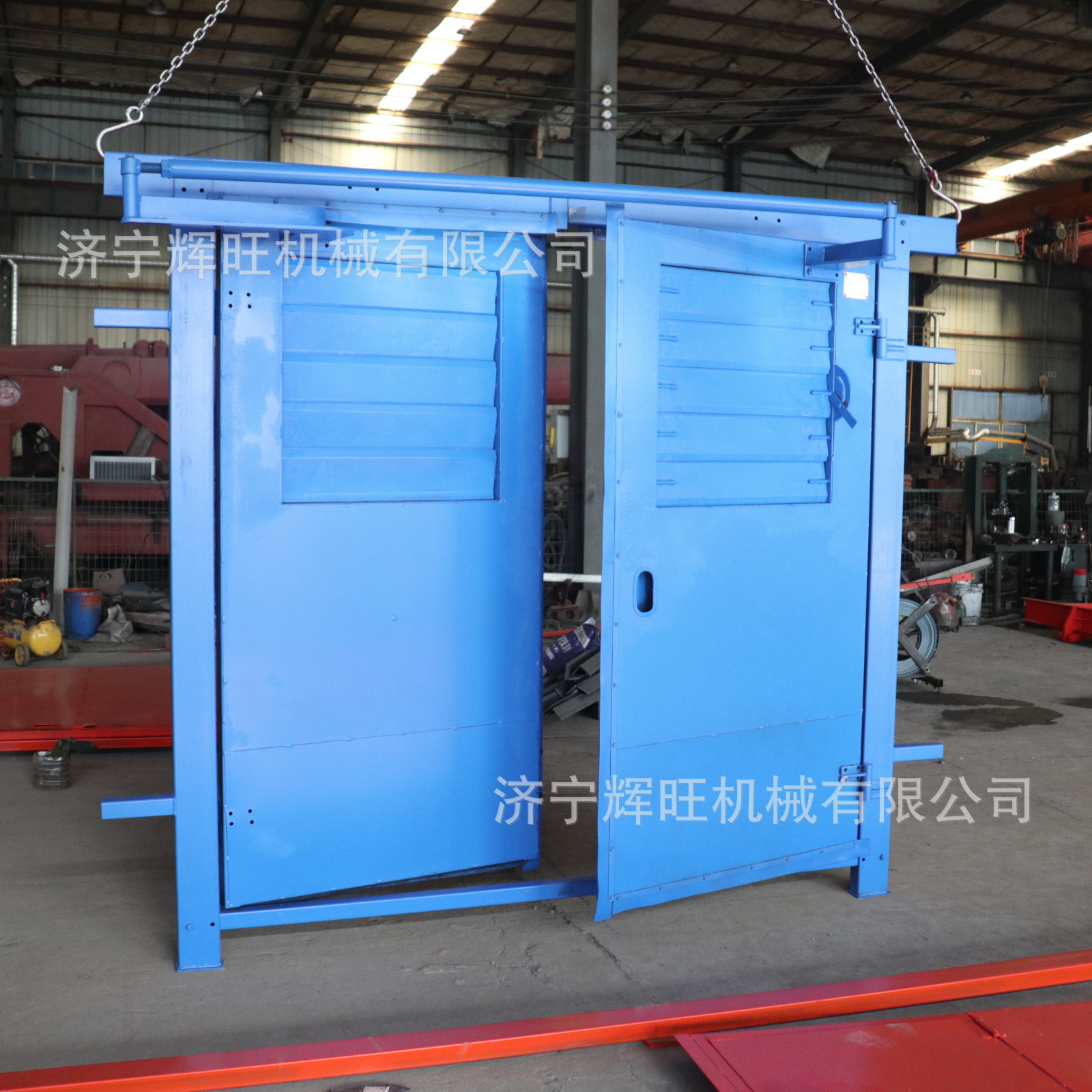

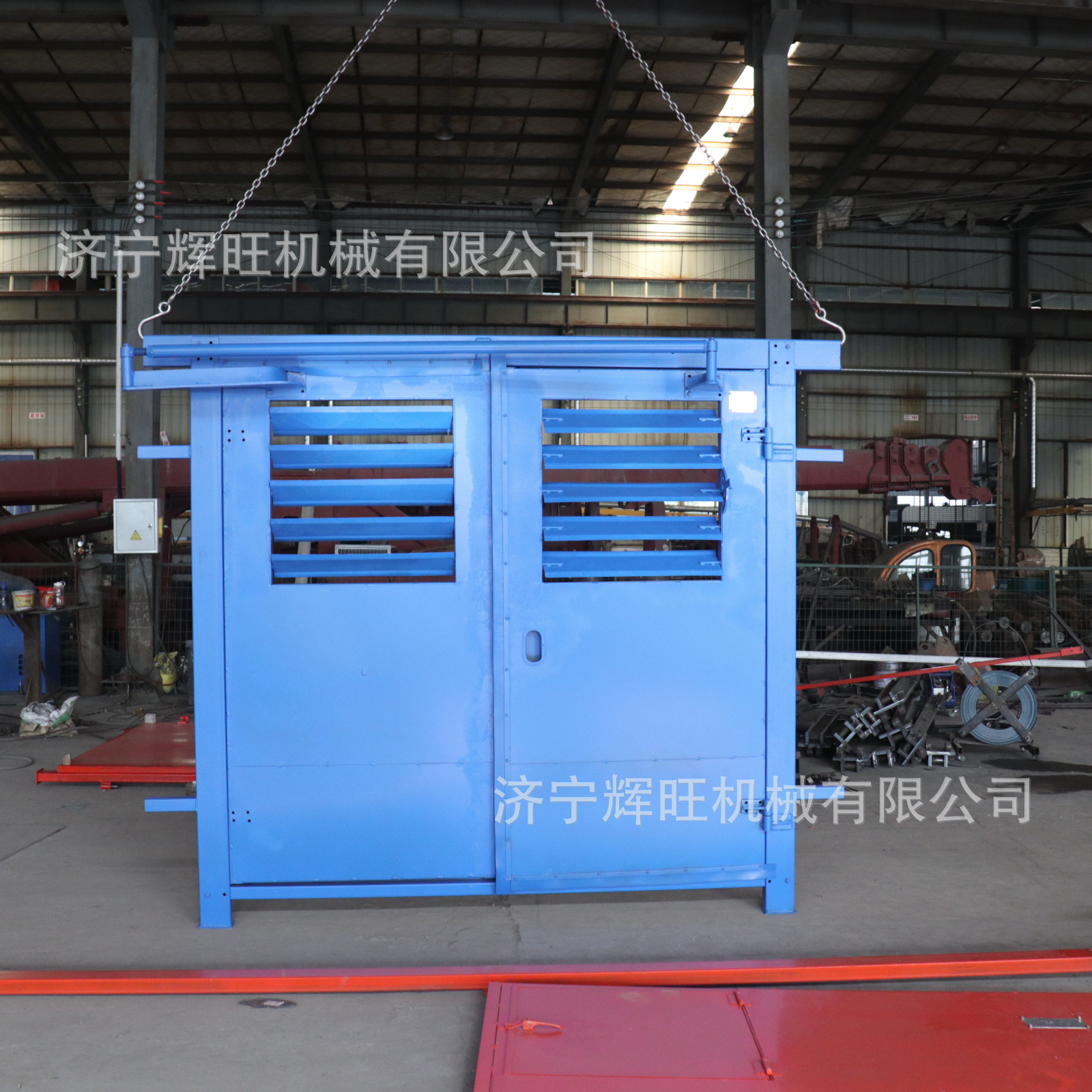

百叶窗无压风门

电话：153-7654-2050

矿用无压风门

一、产品用途
无压风门用于井下进回风巷和主要进回风巷之间的每个联络巷中，开启力小，无需再设反向风门，人和车过后，能自动关闭，是目前我国煤矿井下较为理想的一种风门。
二、产品型号、规格、技术参数
本无压风门最大承受负压1000Pa，异向同步开闭，手动开启力≤150N，门扇开启角度≤90°，净通过宽度尺寸≤2200mm，净通过高度≤2500mm。
三、产品说明
本无压风门是我厂自主开发，符合企业要求

四、产品主要结构
本无压风门由门框、门扇、平衡机构及配重等部分组成。
1、门框为型钢组焊框架，分体组装。
2、门扇为井字形钢骨架。
3、平衡机构采用曲柄连杆机构。
4、门铰链为滚动轴承支撑。
5、密封方式采用橡胶板密封。
