矿用支护Q235材质合金钢材料W型钢带M型支护钢板可镀锌尺寸可定制

W钢带

电话：153-7654-2050

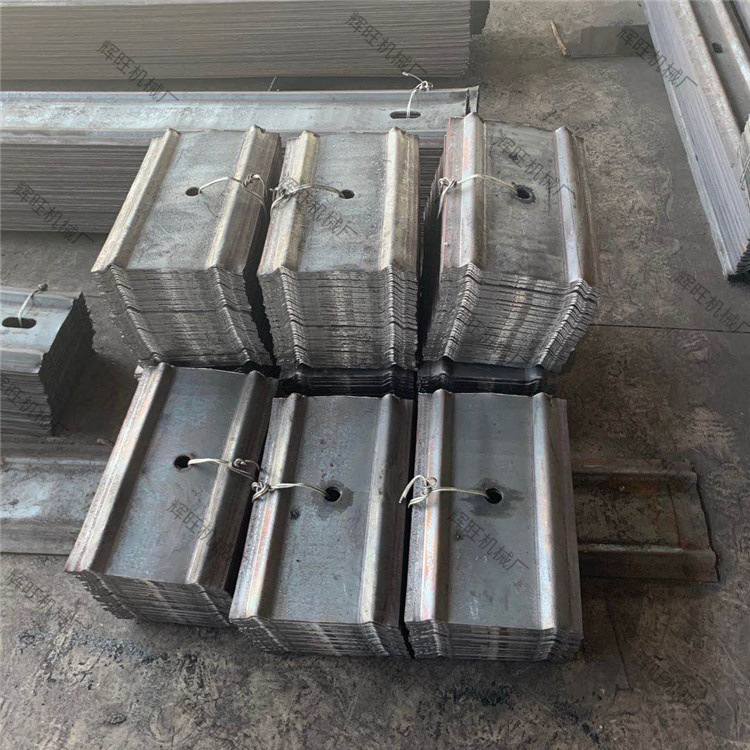

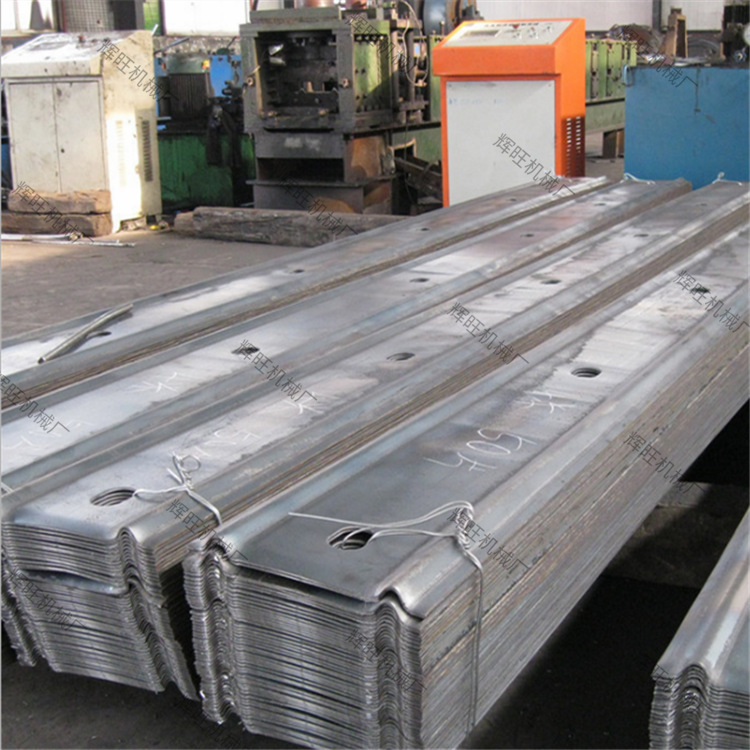

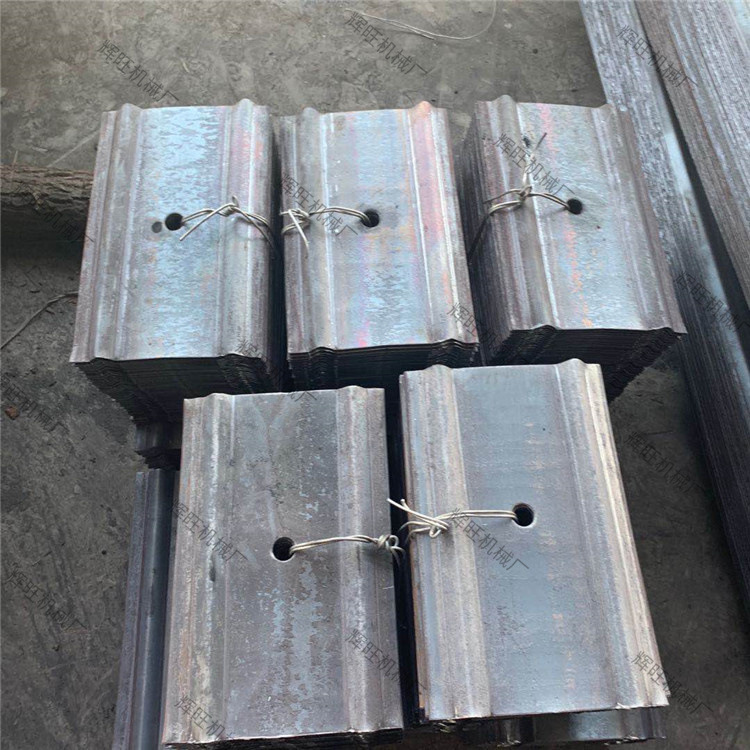

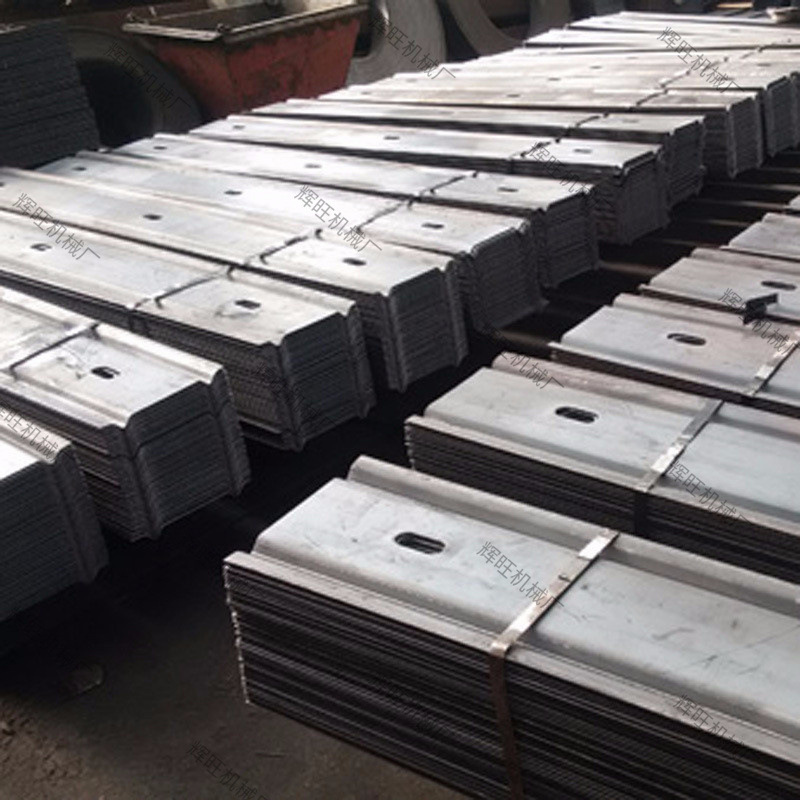

W钢带

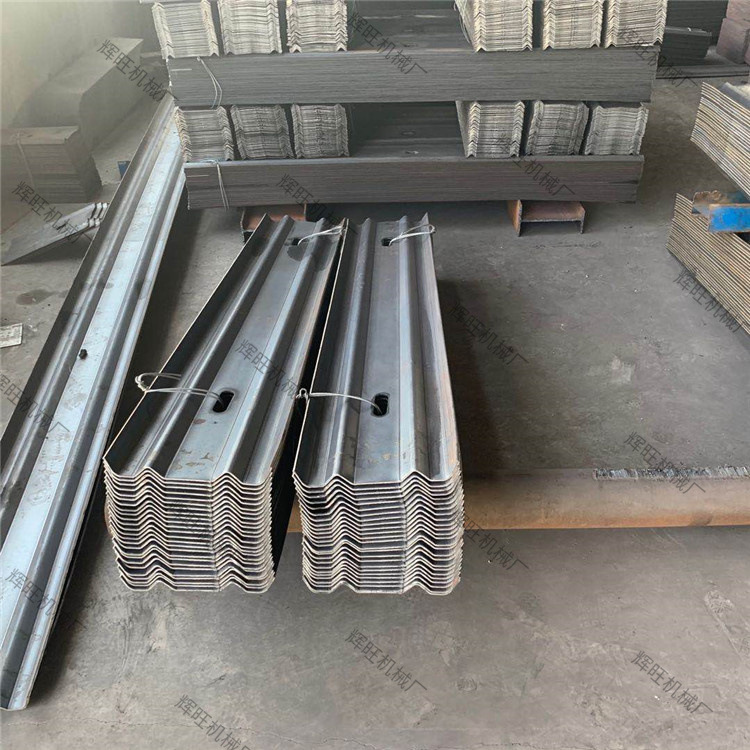

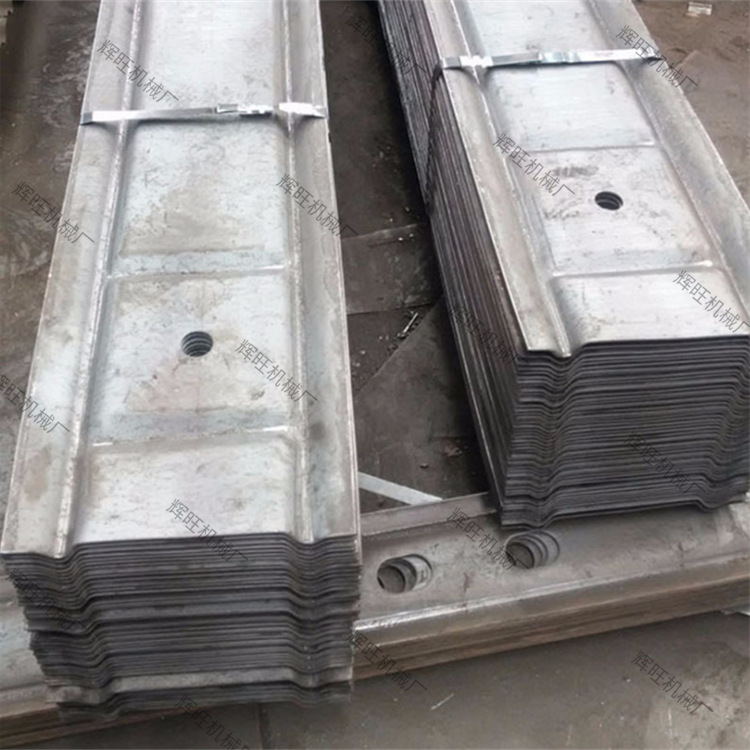

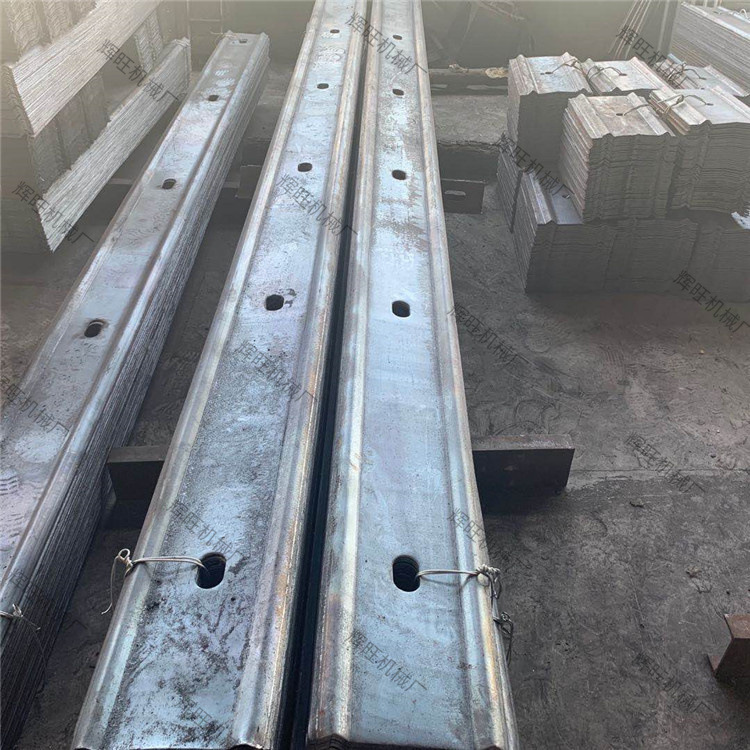

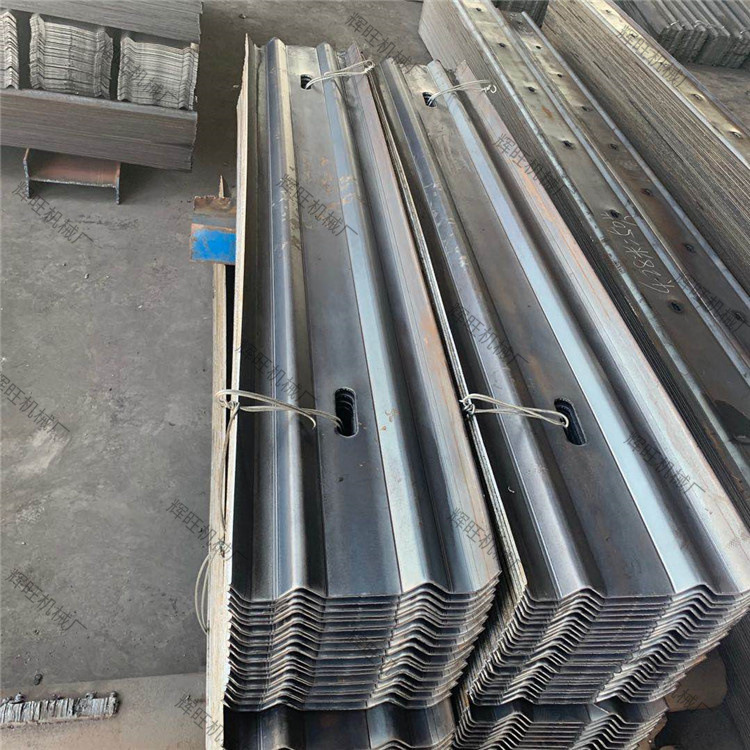

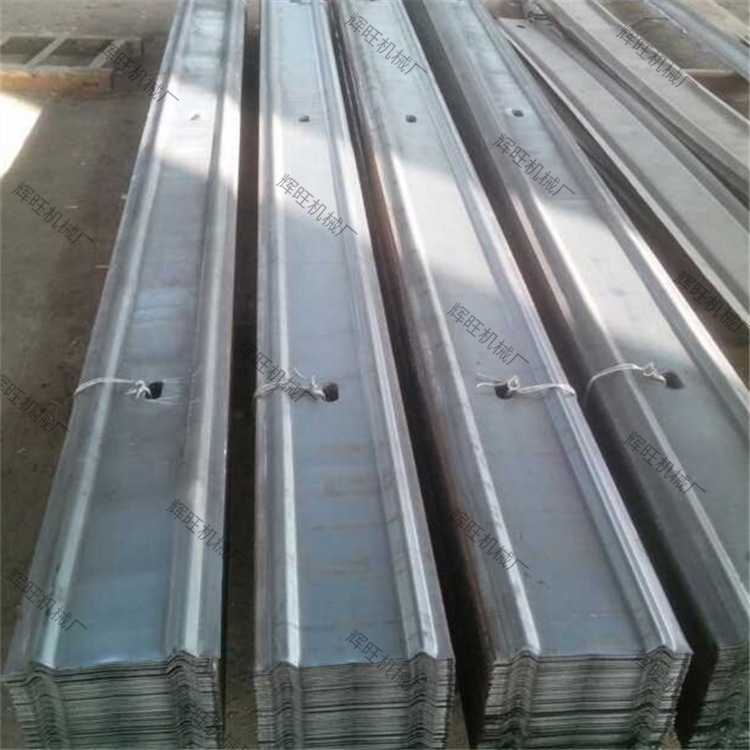

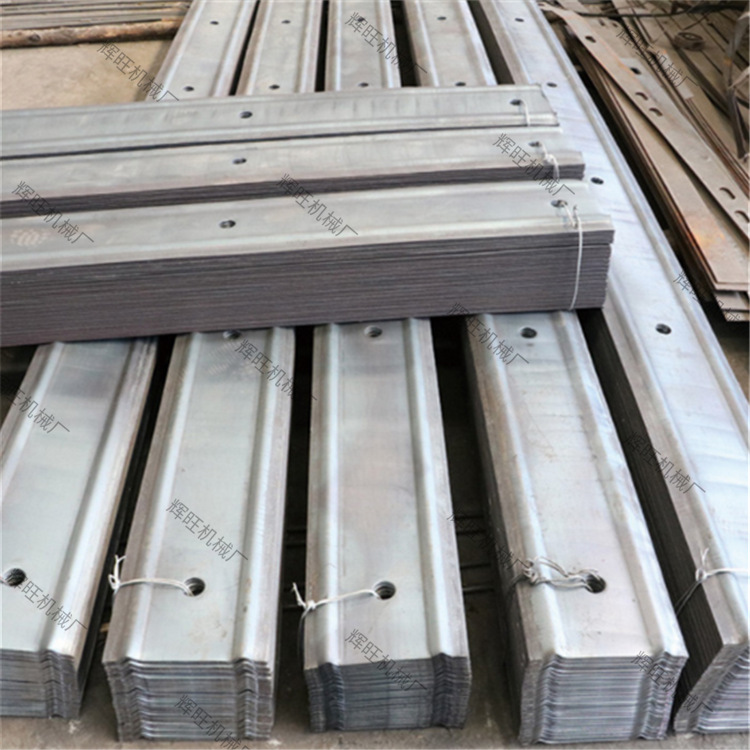

W钢带是一种新型矿山支护和隧道支护材料，该产品可与各种锚杆共同组织组合锚杆支架，通过它可以把分散的多根锚杆联接起来形成一个整体承载结构，显著的提高锚杆的整体效果，在不完整顶板岩层中，对处理不稳定围岩效果最佳。

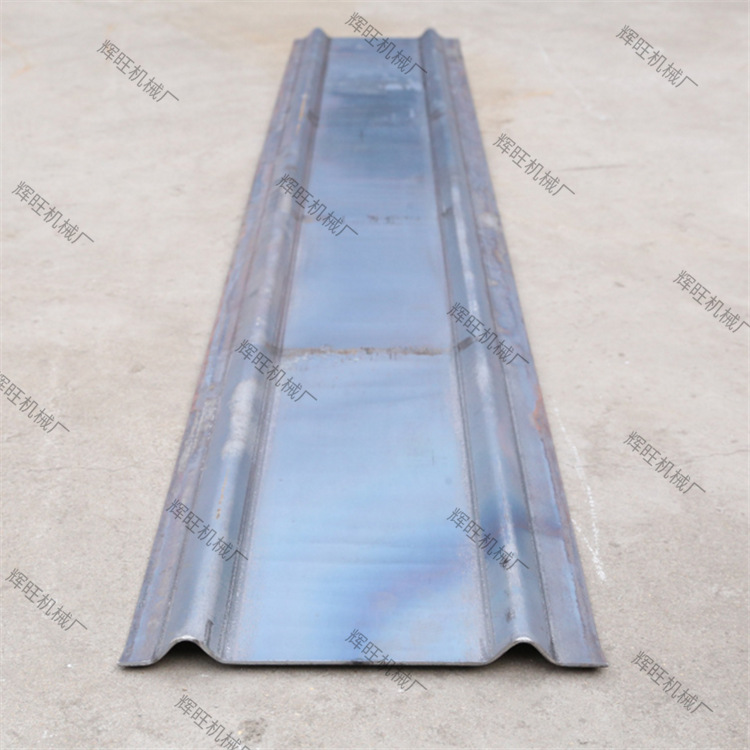

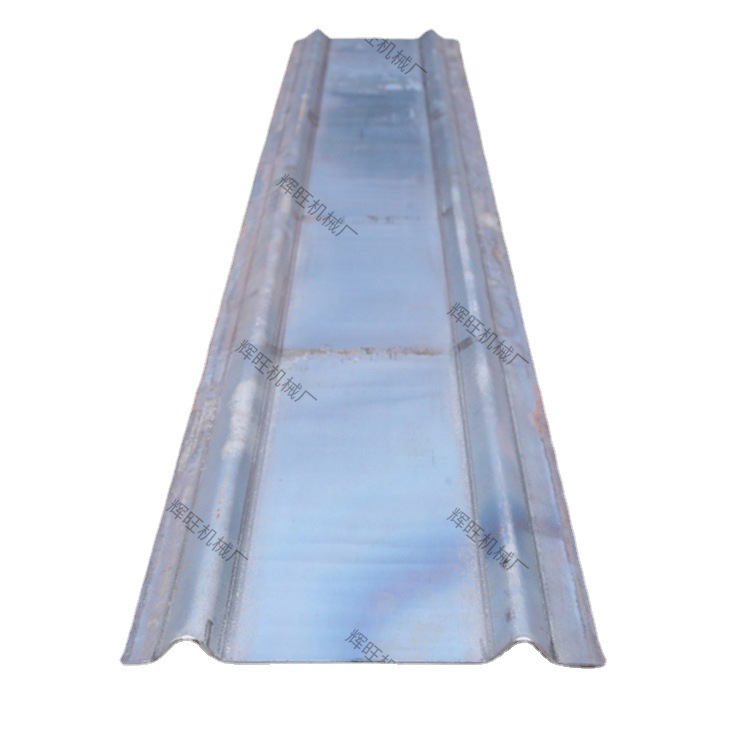

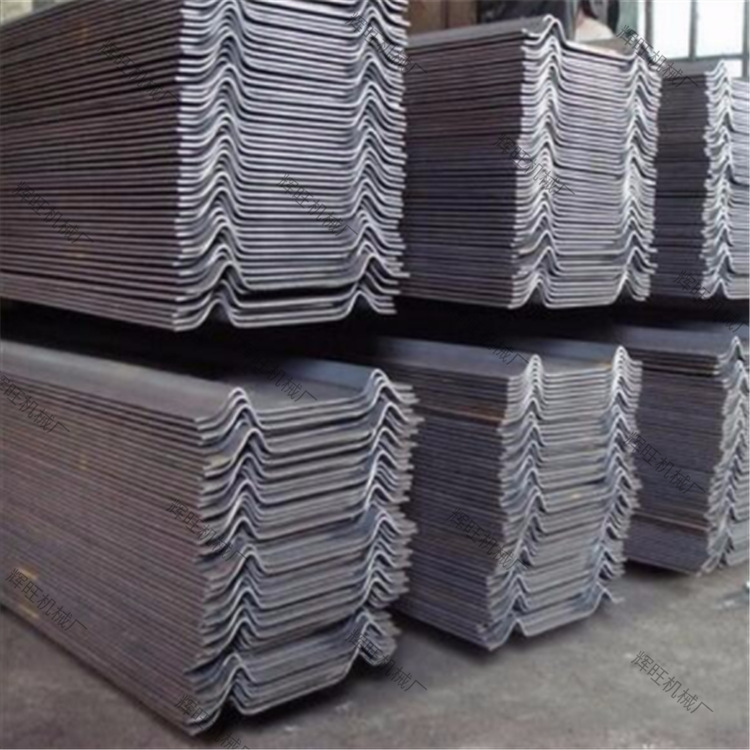

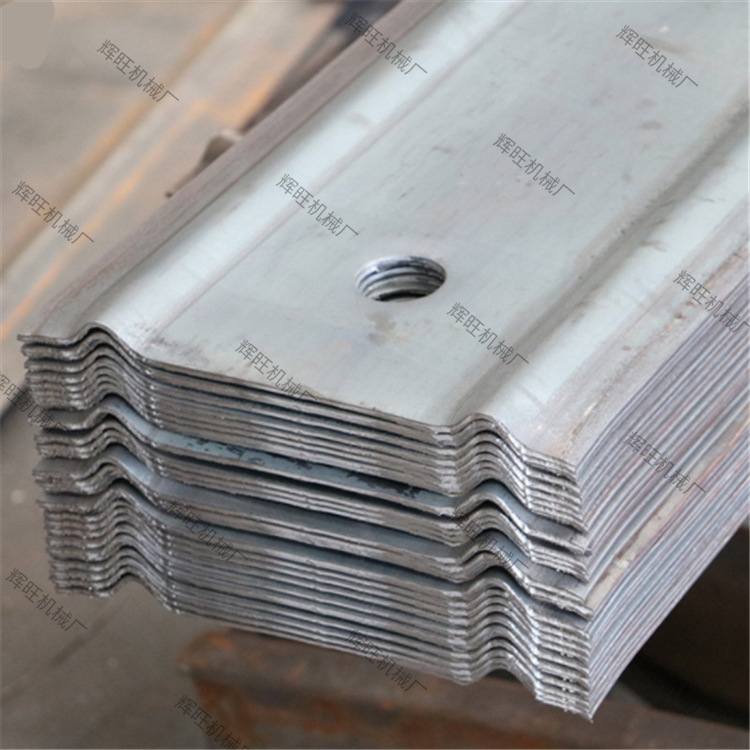

w钢带因其横截面很像字母“W”而得名，w钢带材质为Q235。

w钢带也叫顶板钢带，是以纵剪带钢为原料，经多组轧机连续冷弯辊压成形的型钢产品。

w钢带是一种新型矿山支护和隧道支护材料，作用是与锚杆组合共同组成锚杆支护网架，起到岩壁或巷道的支护作用。 w钢带广泛应用于矿井下巷道，工作面切眼，硐室及其他领域的巷道支护，对处理不稳定围岩效果更佳。

W钢带产品特点

1.可根据不同的地质条件和作业环境进行型号选择；

2.抗弯截面模量提高37倍，向下截面模量约是向上截面模量的2.75倍，所以在安装时，采用锚杆钻机向上顶紧；

3.与其他类型钢带比，W钢带更不易撕裂，而且钢度大，提高70倍左右；

4.冷轧过程中的硬化作用，提高抗拉强度12%—15%；

5.截面利用率高，节省材料、价格低廉。

W钢带四大特色

1、原料采用高强合金带钢； 通过冷压变成W型带钢,根据长度要求截断,再进行打孔；

2、具有更高的钢性和强度；

3、W钢带抗弯截面模量提高54倍；

4、W钢带在冷压过程中的硬化作用可提高抗拉强度28-46％．

W钢带性能规格

常用宽度为：180mm，200mm，220mm，250mm，280mm,300mm

常用厚度为：2.5mm,2.75mm,3.0mm 常用孔径为：40mm*60mm 30mm*70mm

w钢带的长度可以根据客户实际需求定做。

w钢带把分散的多根锚杆联结起来形成一个整体承载结构，显著地提高锚杆支护的整体效果，在不完整的顶板岩中应用效果更好。有降低支护成本，节省支护钢材等优点。

超前小导管

支护原理：

1超前小导管是稳定开挖工作面的一种非常有效的辅助施工方法。在软弱及破碎岩层施工中，超前小导管对松散岩层起到加固作用，注浆后增强了松散、软弱围岩的稳定性，有利于完成开挖后与完成初期支护时间内围岩的稳定，不至于围岩失稳破坏直至坍塌。

2超前小导管注浆适用于隧道拱部软弱围岩，松散、无粘结土层、自稳能力差的砂层及砂砾（卵）石层级破碎岩层。

3通过超前小导管注浆能改变围岩状况及稳定性，浆液注入软弱、松散地层或含水破碎围岩裂隙后，能与之紧密接触并凝固。浆液以充填，劈裂等方式，置换土颗粒间和岩石裂隙中的水分及空气后占据其位置，经过一定时间凝结，将原有的松散土颗粒或裂隙胶结成一个整体，形成一个新结构，强度大，防水性能良好的固结体，使得围岩松散破碎状况得到大幅度改善。

参数：

超前小导管施工的各项参数确定应根据围岩边界地质条件、围岩状况、支护结构形式及隧道断面尺寸而定。一般超前小导管施工沿着开挖轮廓线120度范围设置。一般情况下：小导管长度L=上台阶高度+2m。小导管直径：38-50mm。小导管前段做成约10cm长的圆锥状，在尾端焊接直径6~8mm的钢筋箍。外插角度一般控制在10度~15度。注浆压力控制在2MP左右。浆液扩散半径一般为0.5m。注浆速度控制在50-100L/MIN。每循环小导管的搭接长度控制在1m以内。

制作：

1 一般采用直径38~50mm的无缝钢管制作。

2 在小导管的前端做成约10cm长的圆锥状，在尾端焊接直径6~8mm钢筋箍。距后端100cm内不开孔，剩余部分按20~30cm梅花形布设直径6mm的溢浆孔。

安装

编辑

可采用引孔或直接顶入方式。

1用电钻钻孔，孔直径大于小导管直径的10-20mm，孔深视导管长度而定。

2插入导管如插入有困难，可用带有顶进功能的风钻将套管顶入。

3用吹风管吹出孔内的杂物。

4小导管尾缠棉纱，使得小导管与钻孔密贴，并用棉纱将空口堵紧。

5小导管安装后必须使得其周围一定范围内用喷射砼封闭。喷射厚度控制在5-8cm。
