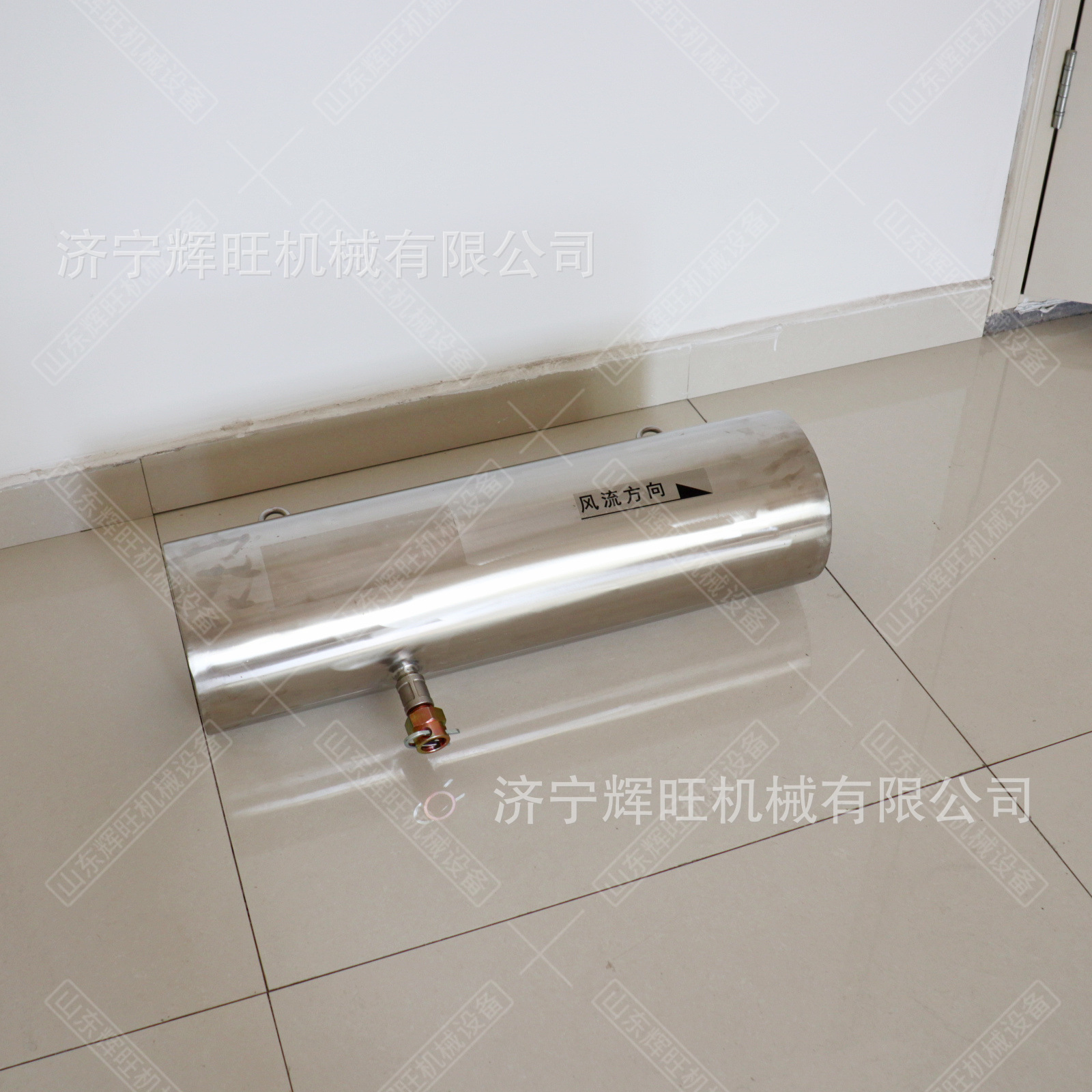

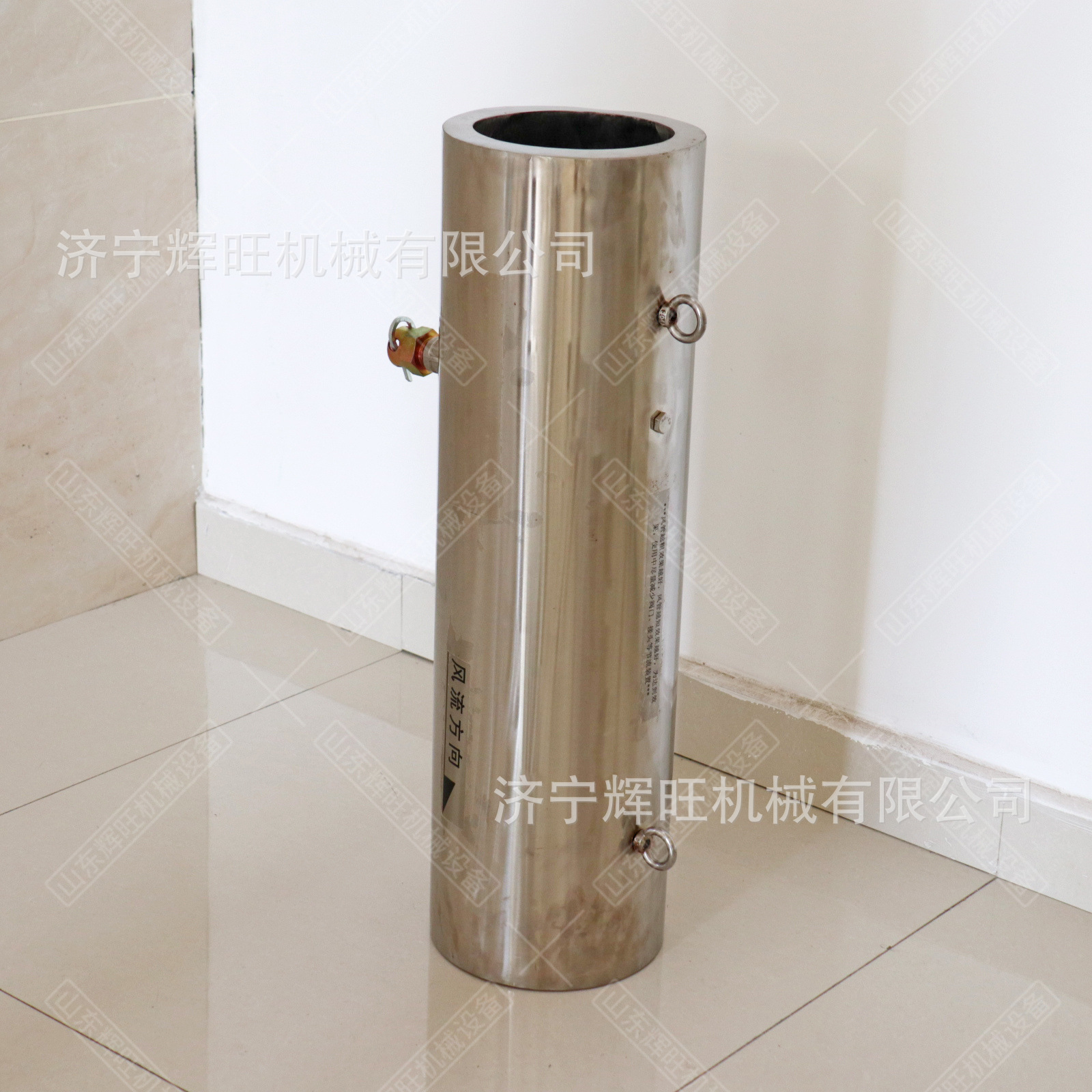

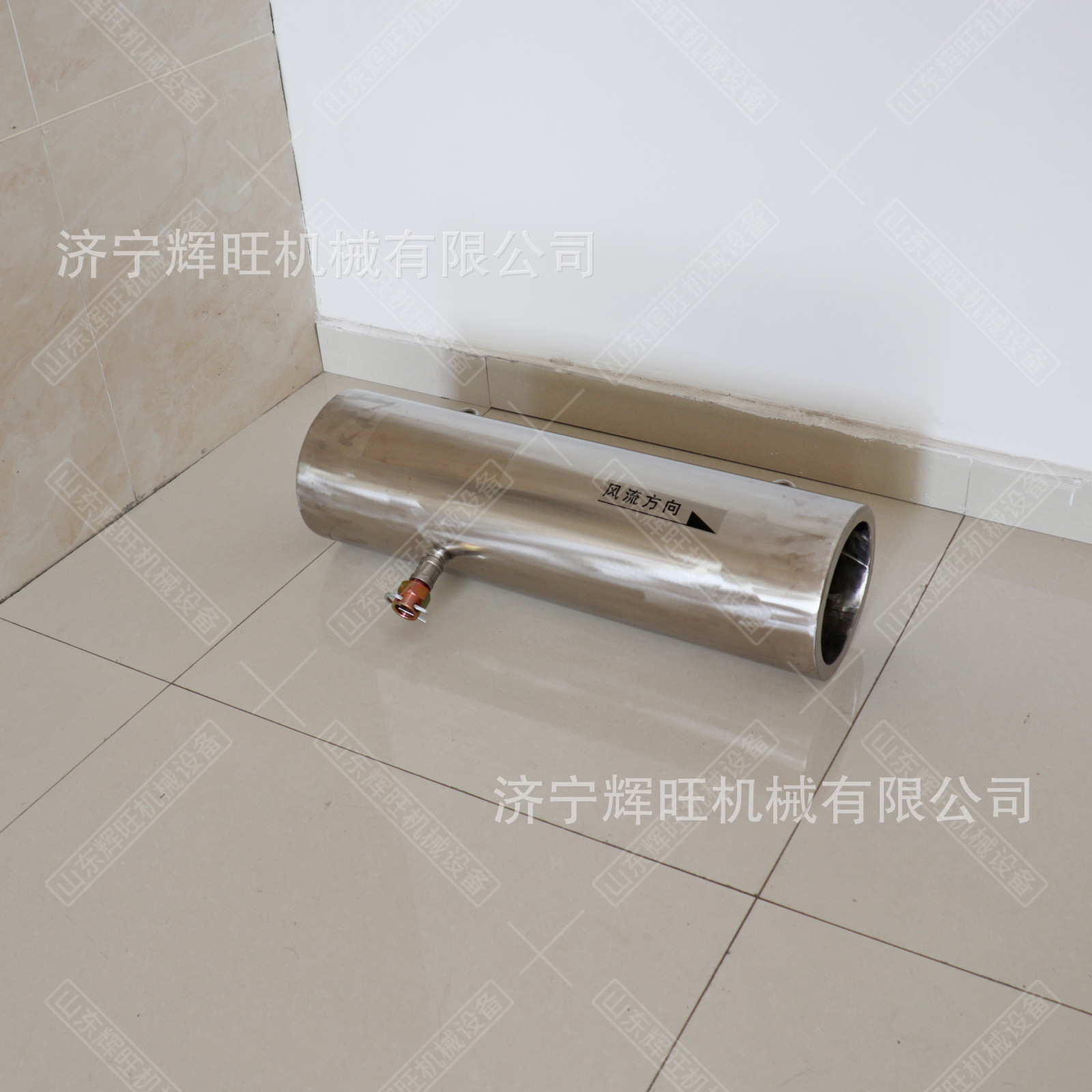

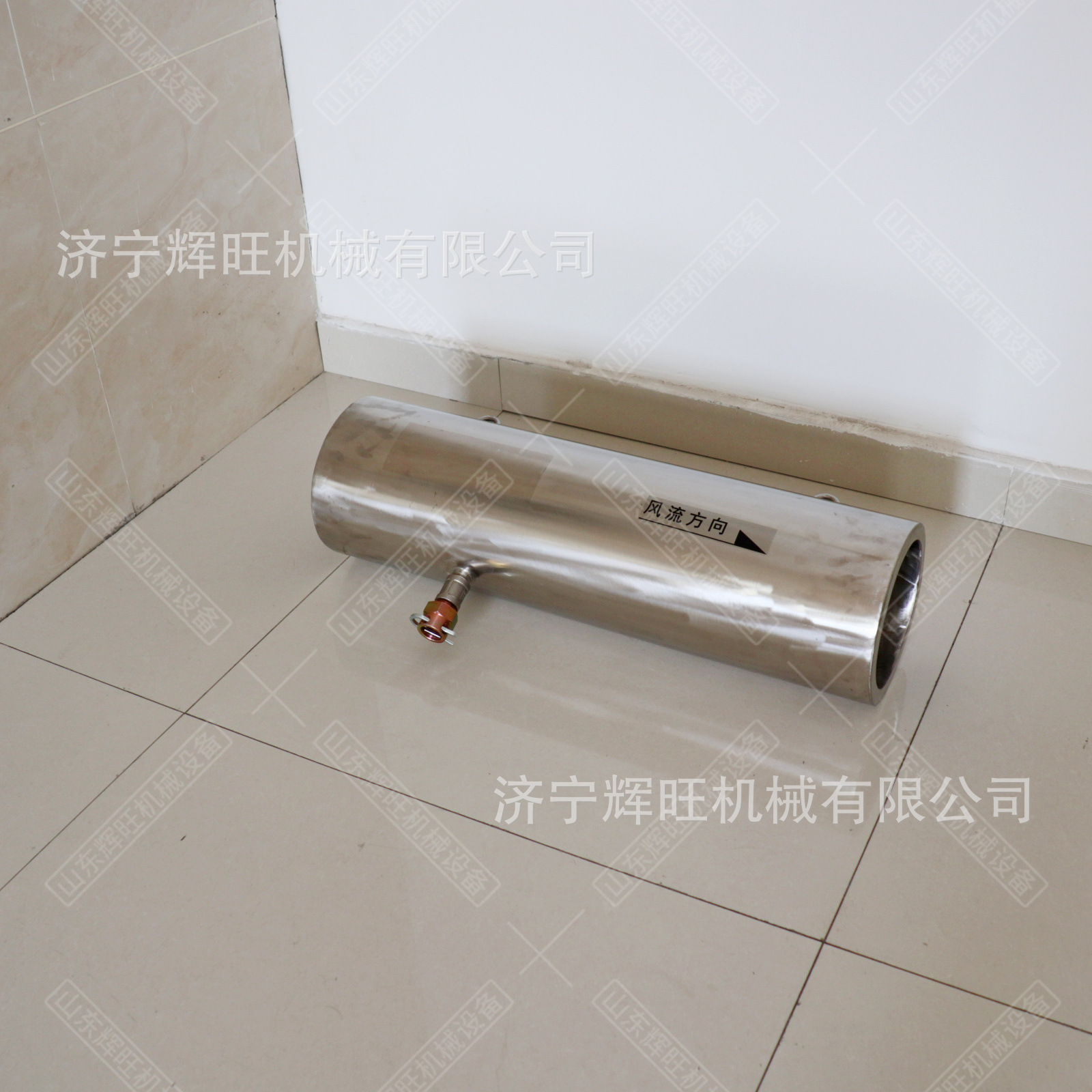

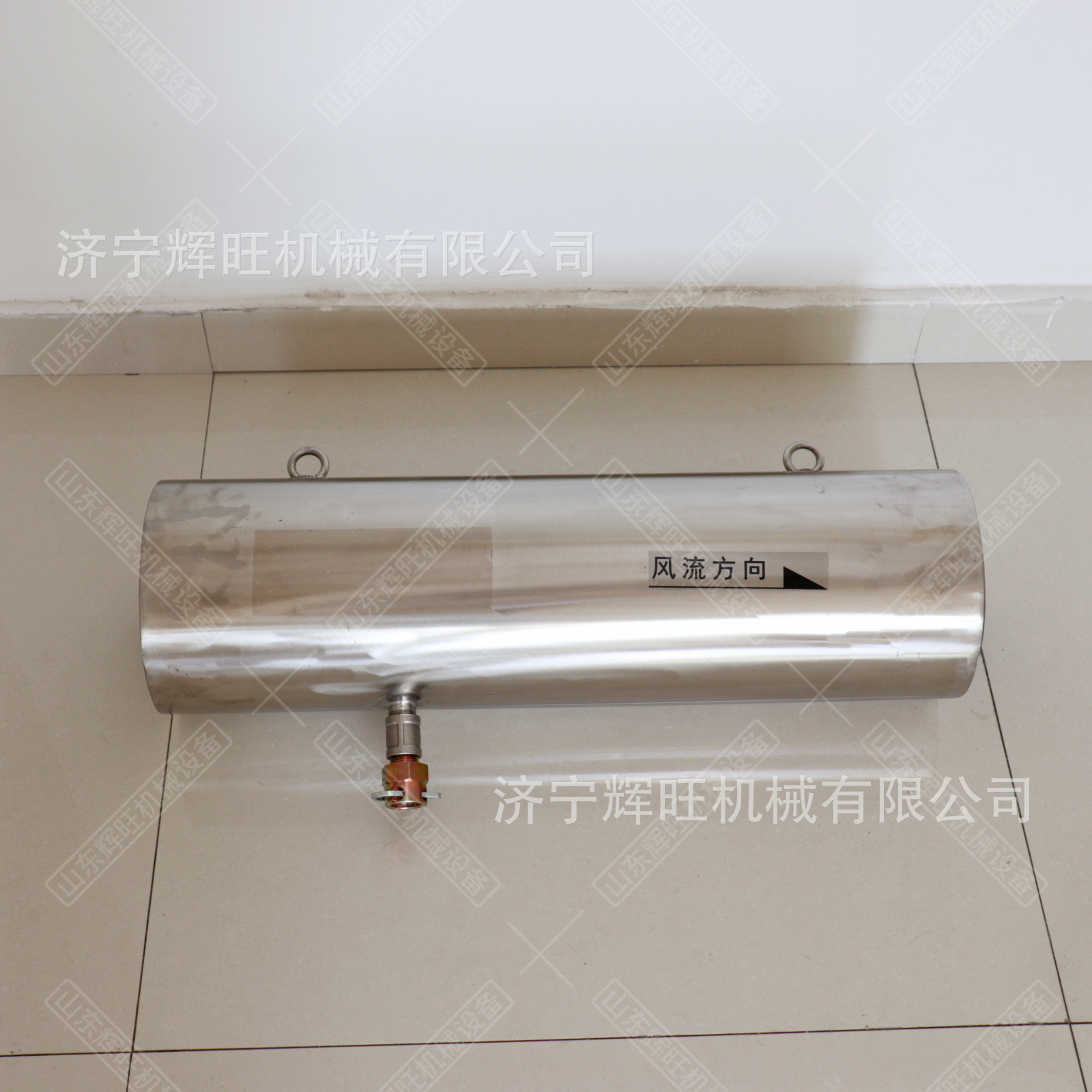

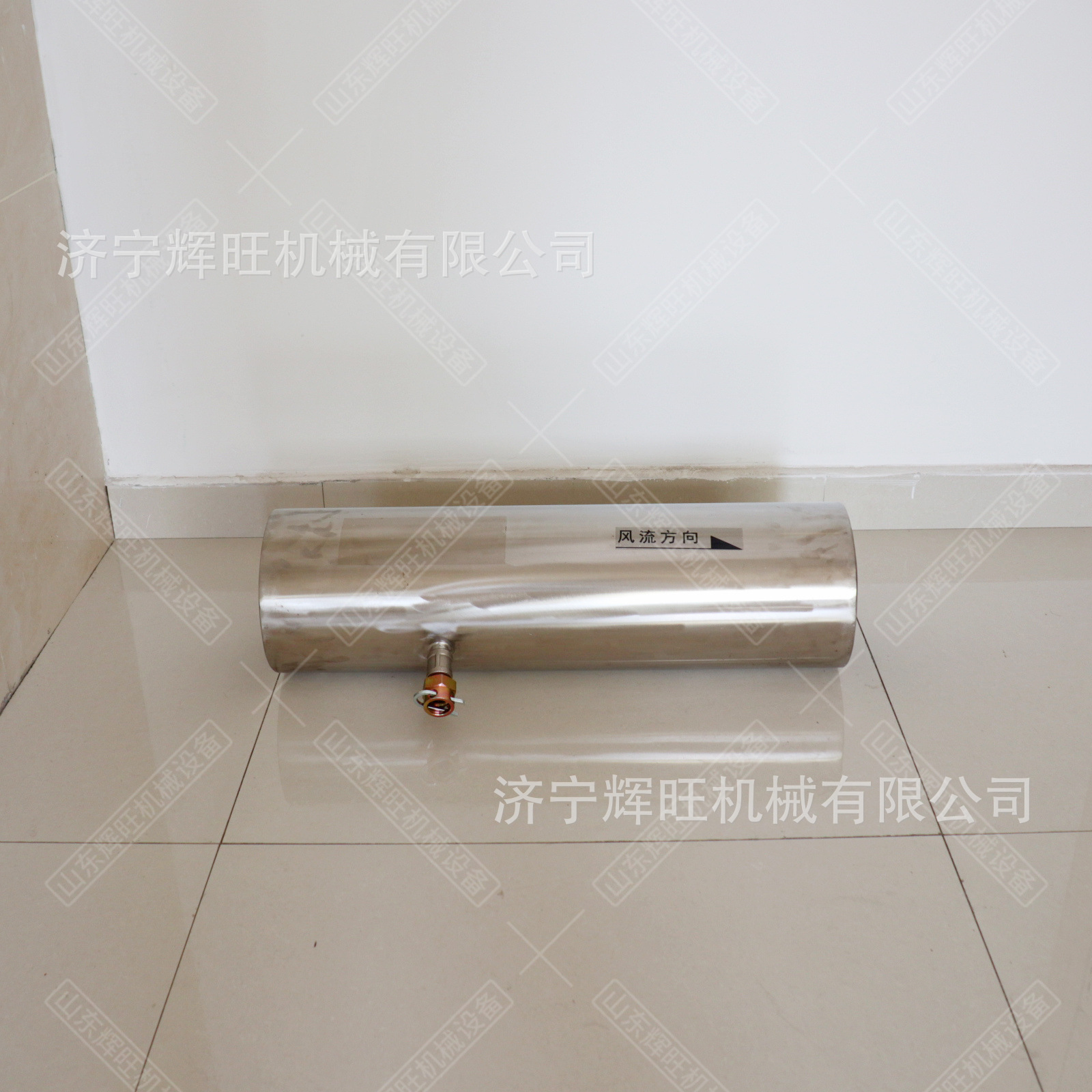

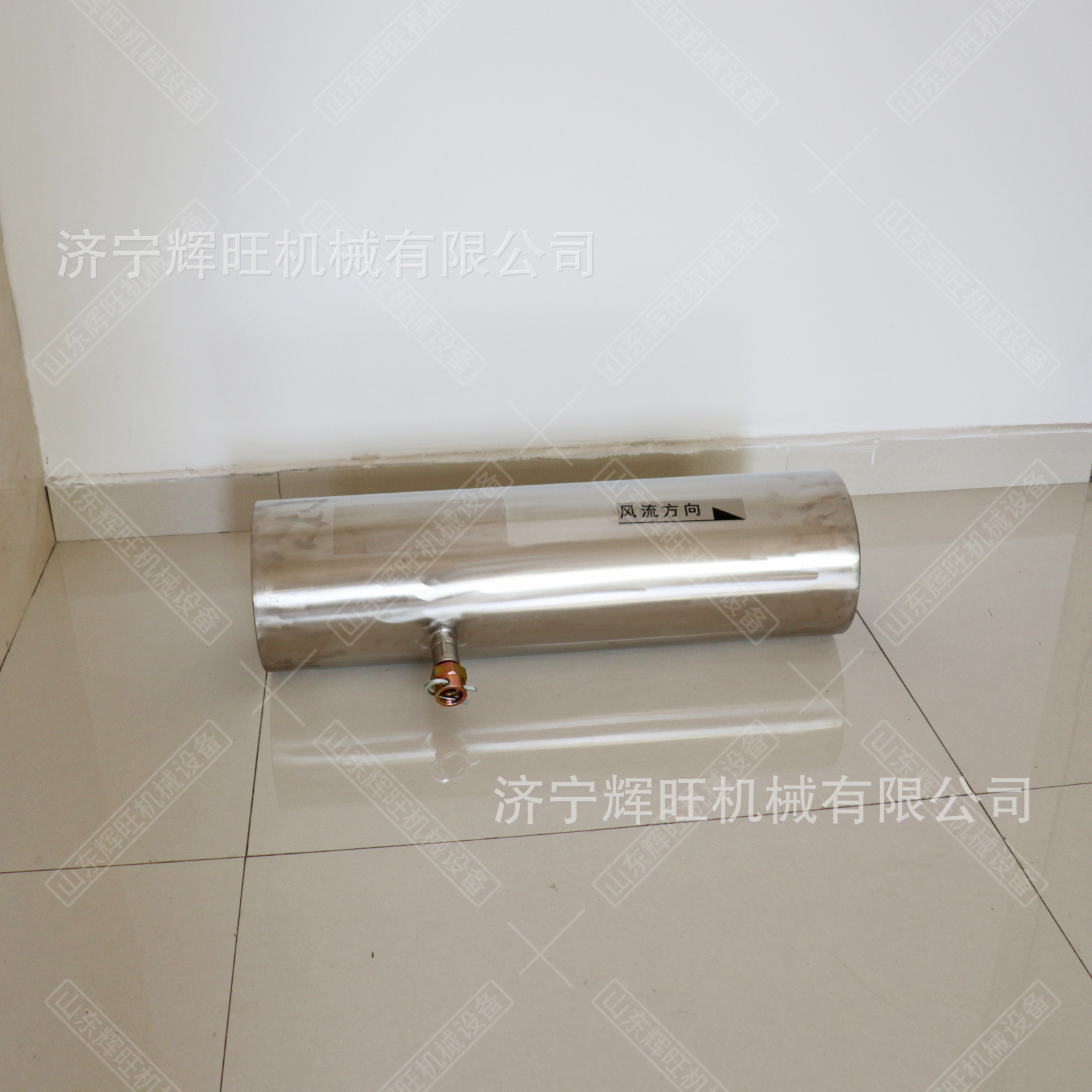

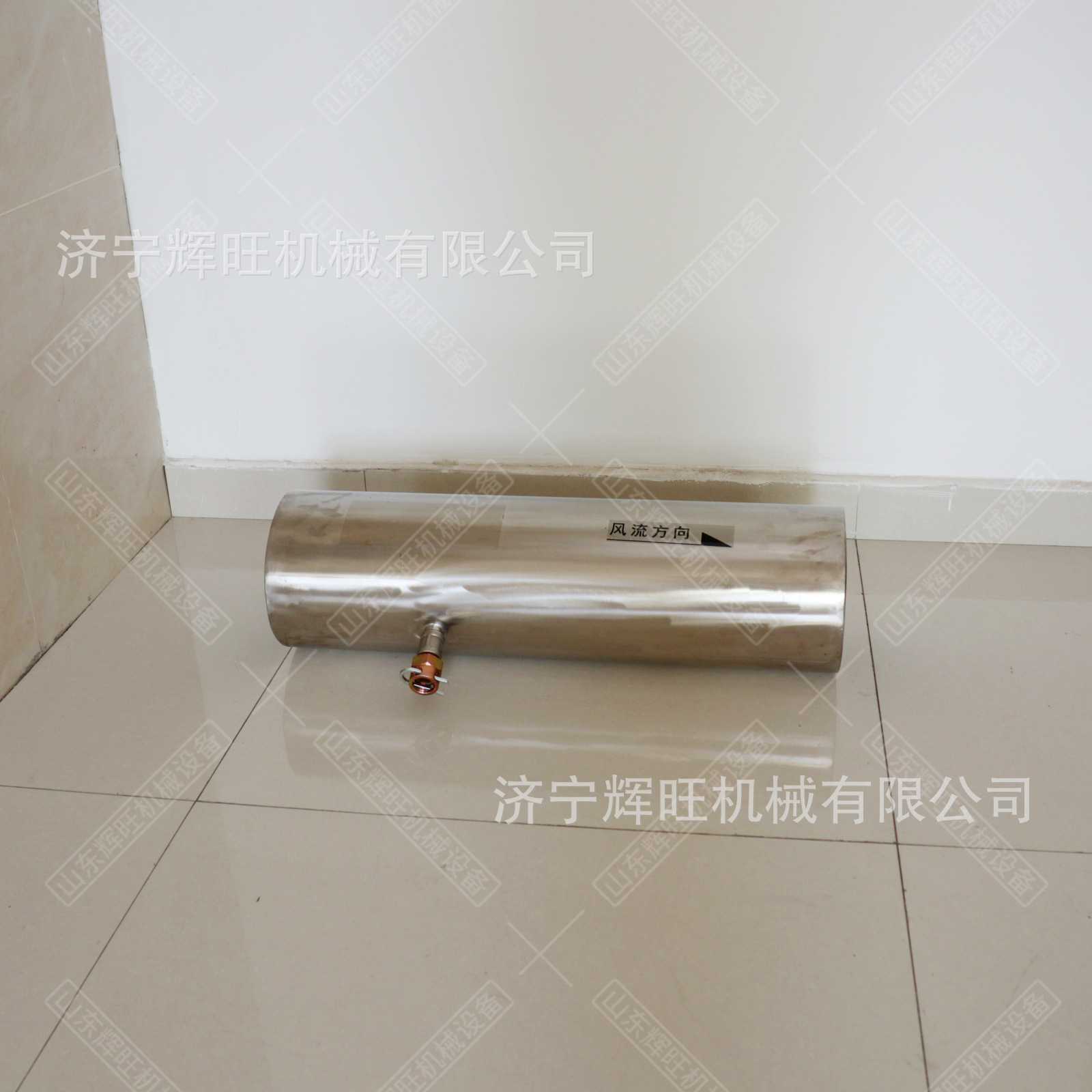

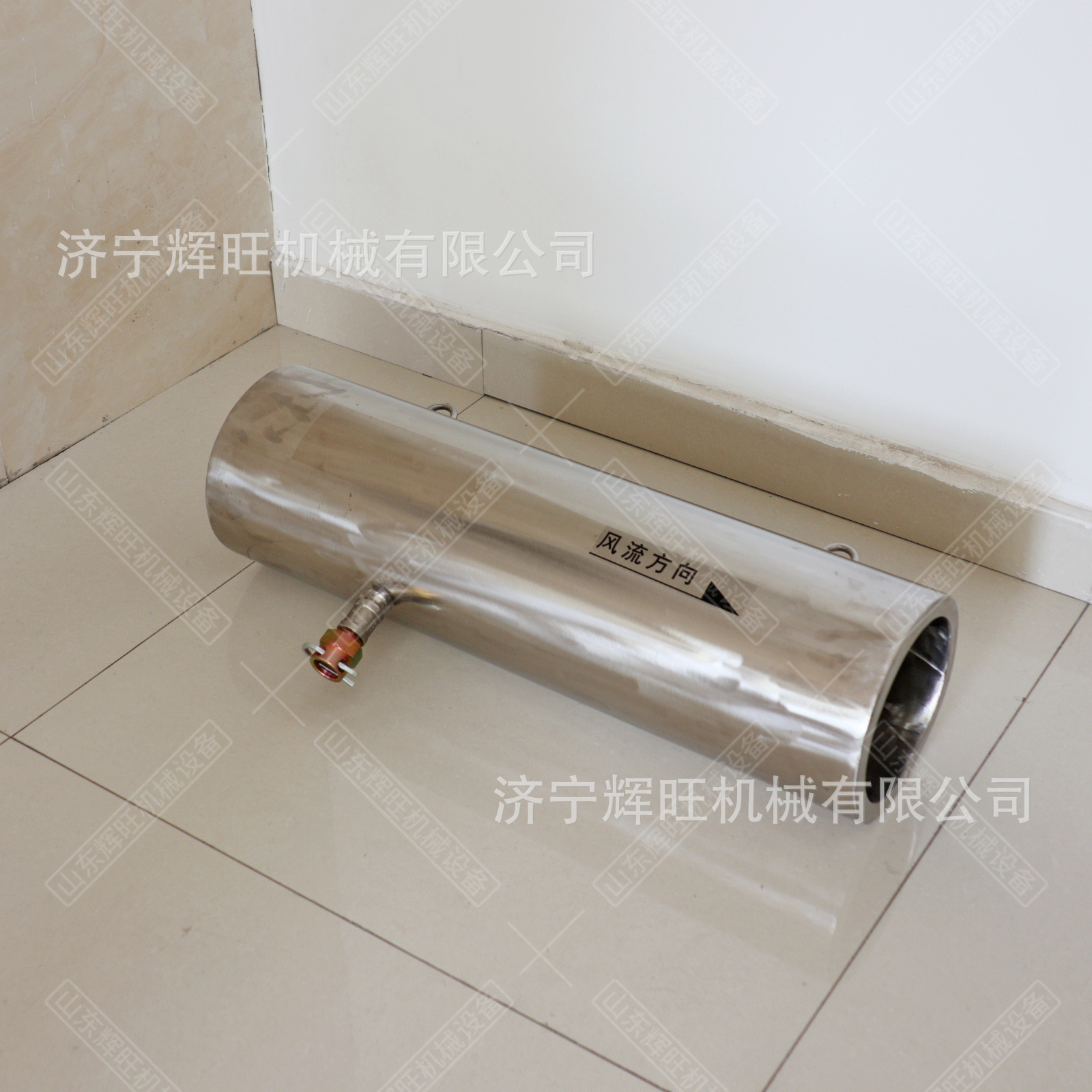

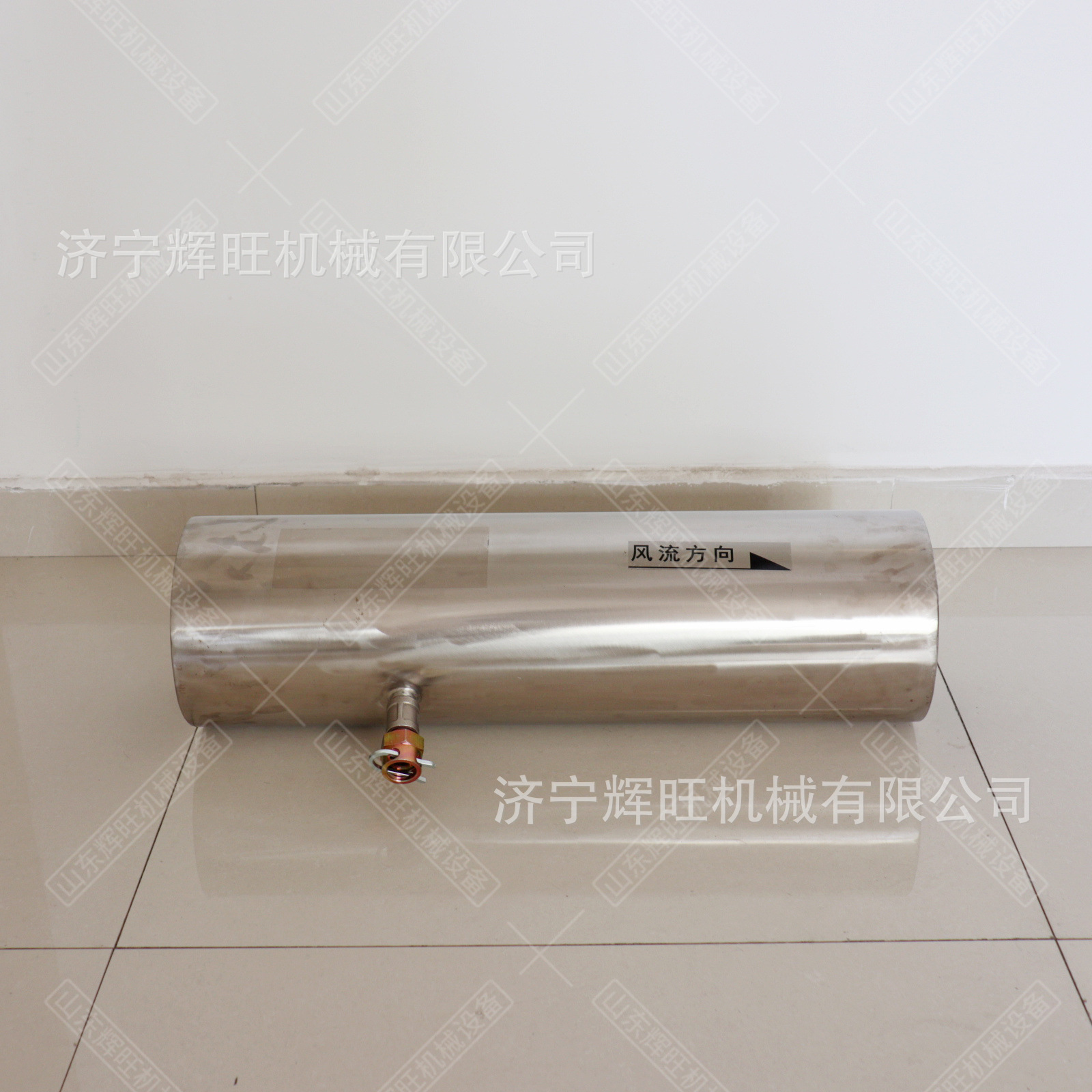

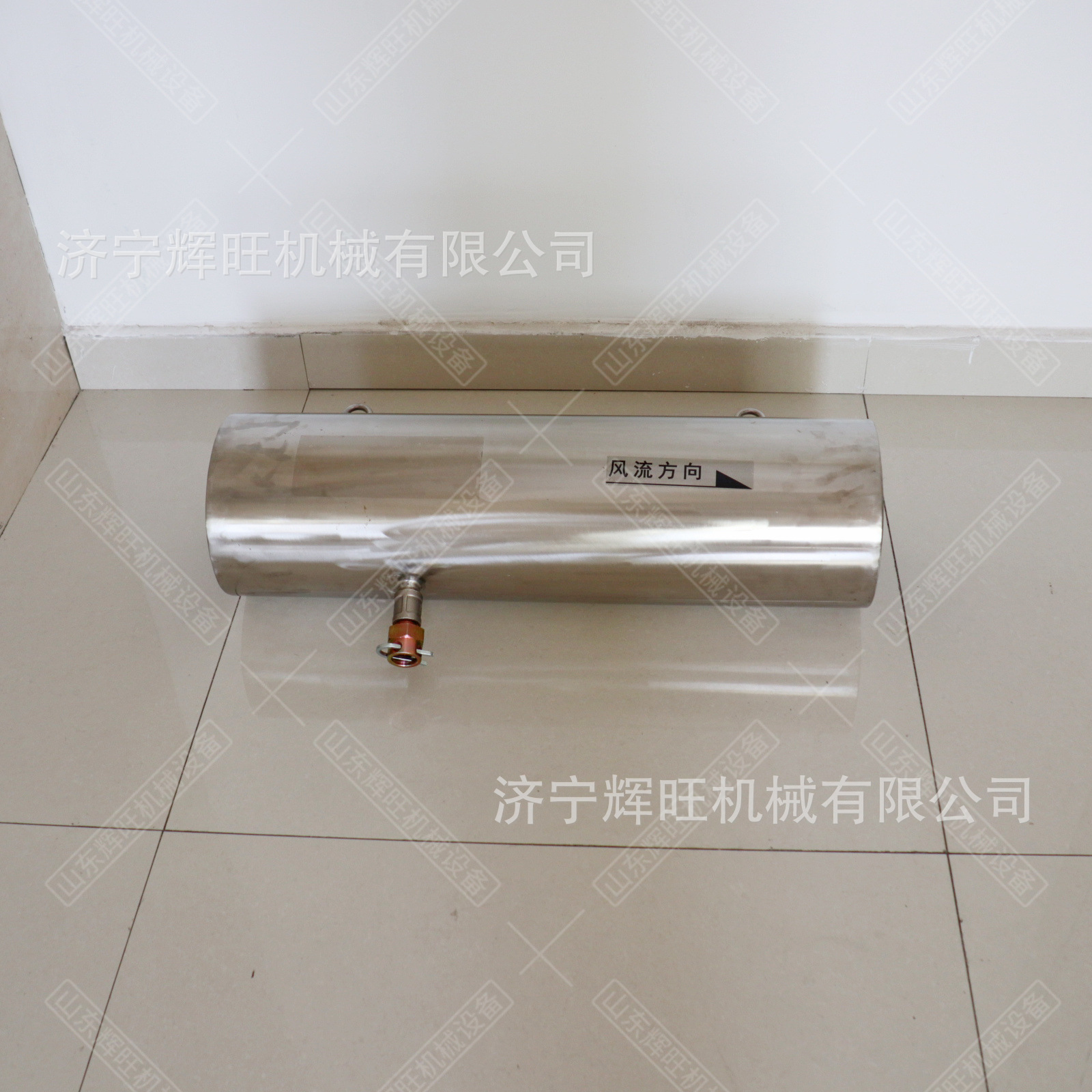

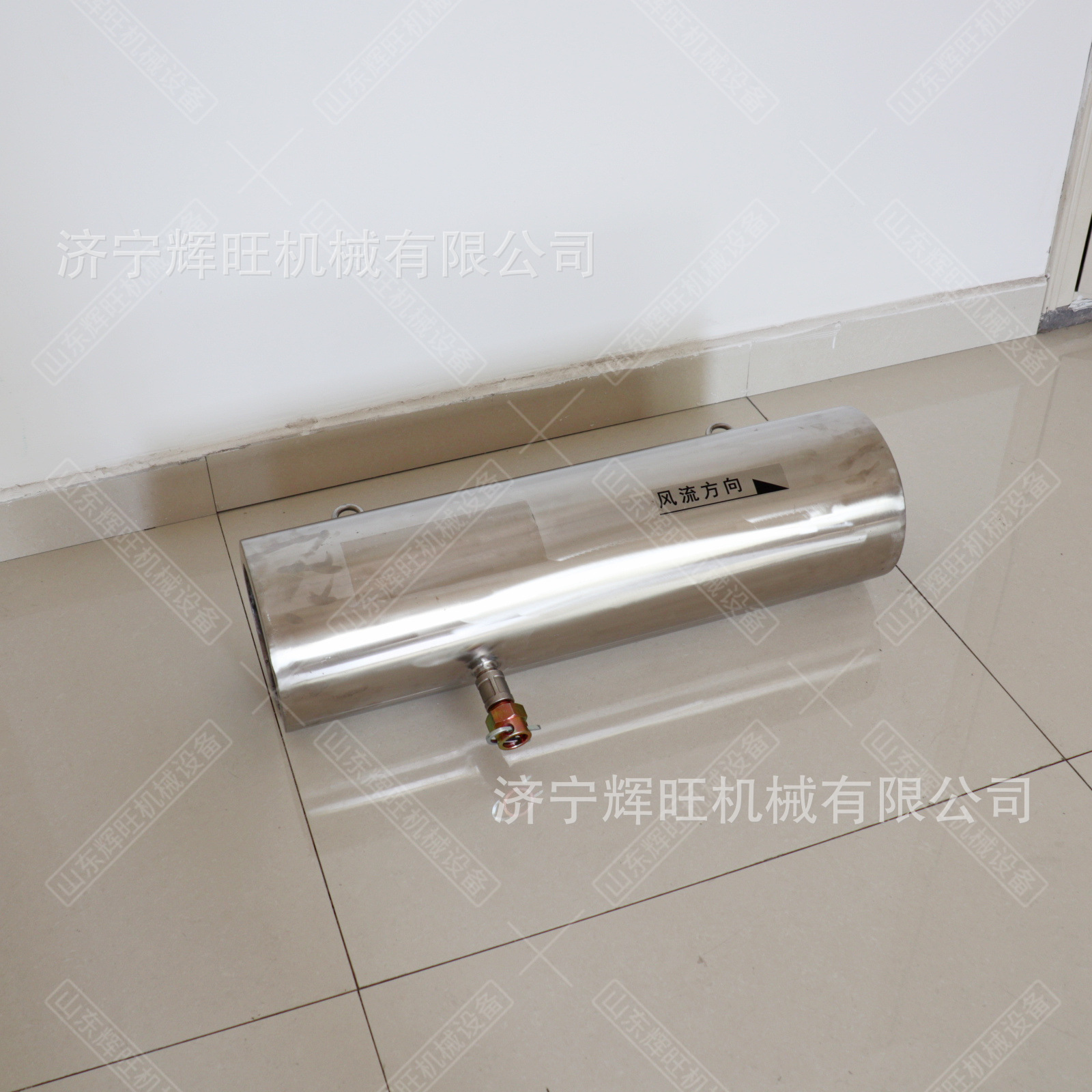

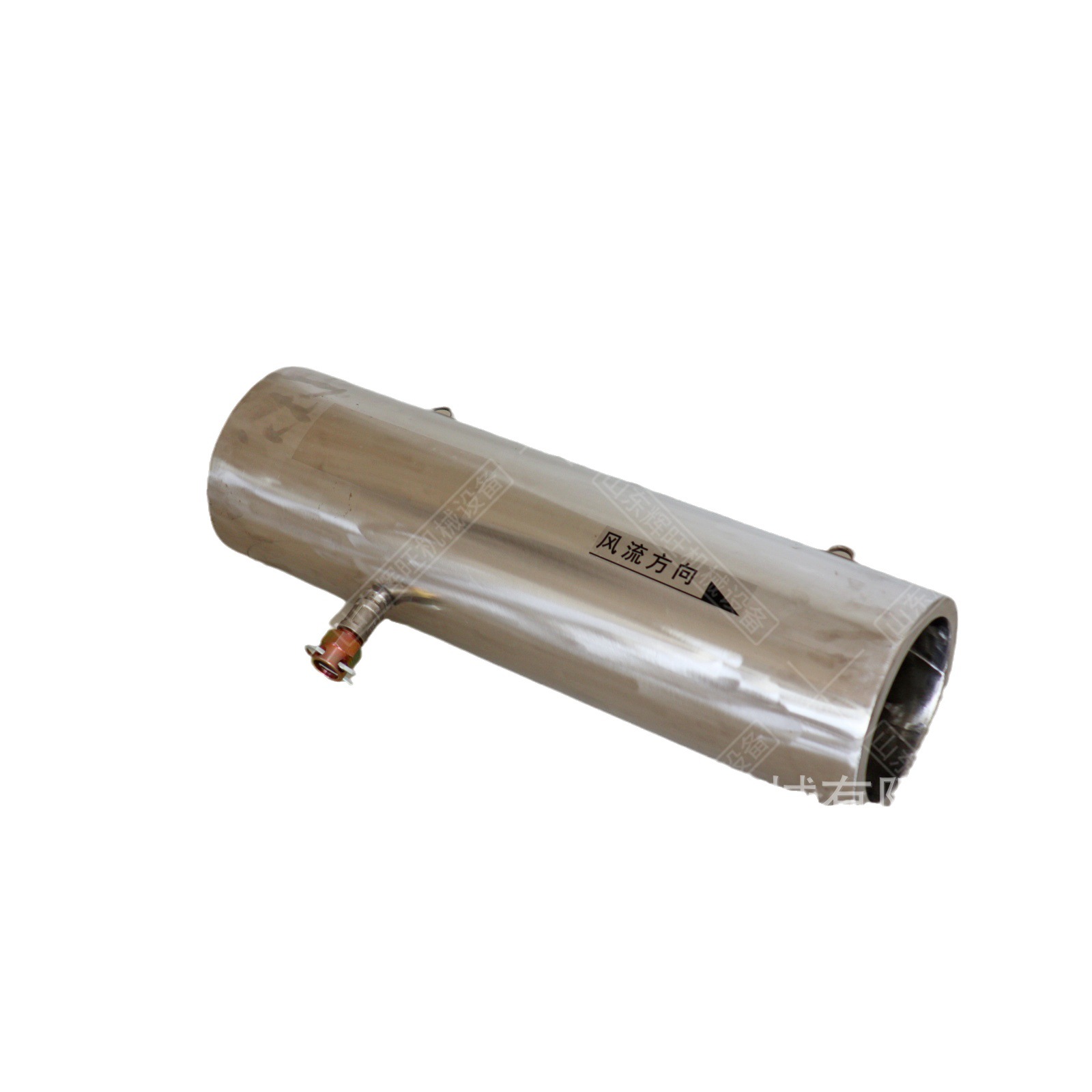

煤矿瓦斯稀释器

产品概述：

引射式瓦斯稀释器(又称压风抽放引射器)，应用范围很广，它是一种无活动部件而且能产生高通风量的设备，它采用压缩空气或者蒸汽作动力，不带电工作，不产生摩擦火花，节能、环保、绿色的一款产品，在有爆炸危险气体环境中使用可靠。它使用压缩空气或者蒸汽为动力带来的少量的高速气流流经环形空腔，然后经喇叭管喷射而出，带动大量的低速气流流经喷射器，在喷射器内与压缩空气进行混合后，高速射出，因此“引射式瓦斯稀释器”适用于危险性气体的场合。通常应用于煤矿、隧道施工、狭窄工况环境下的通风和抽风等。另还可应用于化工塔、炼油厂、化工厂、压力容器、冷却和干燥系统。

工作原理：

引射式瓦斯稀释器是以“涡旋气流增压”的结构原理 , 以压缩空气作为能源 , 压缩空气进入一个径向环形空间 , 而这个特殊的设计环形空间能使压缩空气得到膨胀 , 同时使流速提高。所以 , 在此作用下可产生低压和负压而进入设备的空腔。这样 , 使压缩空气与诱导吸入的气体混合之后在增压管内扩散 ,然后以高速喷射出去

产品特点：

1、产品无需接电，采用矿用压风作为动力源，引风效果好，效率高。2、产品设置有调节阀，供气流量可通过调节阀实现调节。3、产品可在 0.75-1.60MPa 范围内可靠运行。4、产品可以在有煤尘、水汽、雾气的介质中连续长时间可靠运行。5、产品安装方便，压风气源连接头与煤矿常用高压胶管接头配套，停开机操作应简单、快速。

应用领域：

1、治理采煤工作面上隅角瓦斯的聚集或低氧

随着机械化程度的提高，采煤工作面不断加长，后退式采煤工作面上隅角瓦斯和聚集问题显的越来越严重，来源于采空区的高浓瓦斯都集中在这里，因此形成了一个极为危险的区域，为了解决这个问题，可将压风抽放引射器与瓦斯抽放系统相匹配，在瓦斯抽放管路中间或埋管管路末端加设压风抽放引射器，辅助加强抽放管路的抽采，提高瓦斯抽采能力等，适合于采煤工作面上隅角瓦斯浓度较大的高瓦斯矿井使用。

该设备还可用于煤矿均压灭火工程，保持防火密闭墙内外处于均压状态，避免由有害气体涌出。或采煤工作面上隅角氧气浓度较低的情况下，利用压风抽放引射器产生的负压，可以在工作面上隅形成负压系统，增加通风量，提高氧气浓度。

2、压风抽放引射器平衡密闭压力

在有自燃危险和瓦斯煤尘的矿井中，采空区的密闭有着一定的隔离作用，密闭内的压气随时都在变化，特别是在采空区抽放瓦斯的条件下，这样便会出现向密闭内漏风和采空区内瓦斯溢出的危险。因此有必要使密闭附近的气压保持在均压的状态，使用压风抽放引射器便可达到这个目的。

3、稀释局部瓦斯积聚

在巷道掘进时，在主风流未能进入的死角，如运输机窝头，绞车房、材料库和机电硐室等，巷道断面变化或拐角处，巷道顶板冒高处，常常积聚瓦斯，形成危险地带，而压风抽放引射器可有效地吹散此处的积聚瓦斯。

4、在煤巷掘进工作面的应用

短小巷道：由于压风抽放引射器所具有的可靠性，在确保瓦斯浓度不超限的条件下，当短小巷道放炮落煤时，可利用它将瓦斯和煤尘很快排出作业区。机械化掘进：压风抽放引射器除了固定安装之外，也可安装在机械上，吹散机械前方积聚的瓦斯或抽出机械前方四周带有煤尘和瓦斯的气体。

5、在煤库与皮带落煤处中间安设压风抽放引射器，可替代局部通风机安装前的众多要求（专用开关、专用电缆、专用变压器），本设备的动力源为压风，操作简单，易安装，也可有效的排除有害气体，防治瓦斯积聚。

6、当煤库落煤口发生蓬堵现象时，可用压风抽放引射器吹散蓬堵处积聚的瓦斯；当井下给煤机处瓦斯发生异常时，可加设压风抽放引射器，能有效的吹散落煤自身所带的瓦斯。
