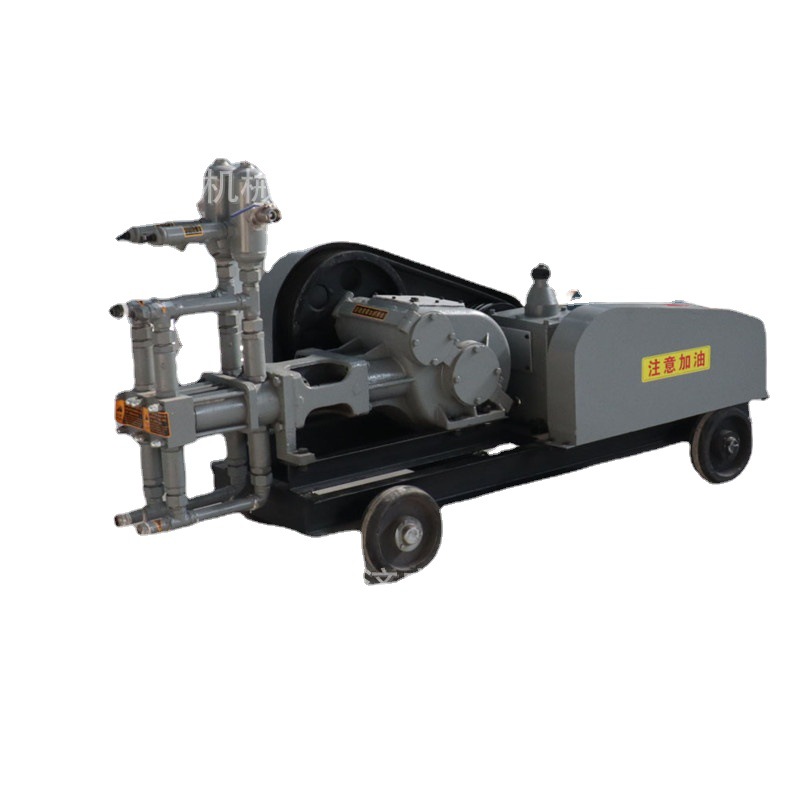

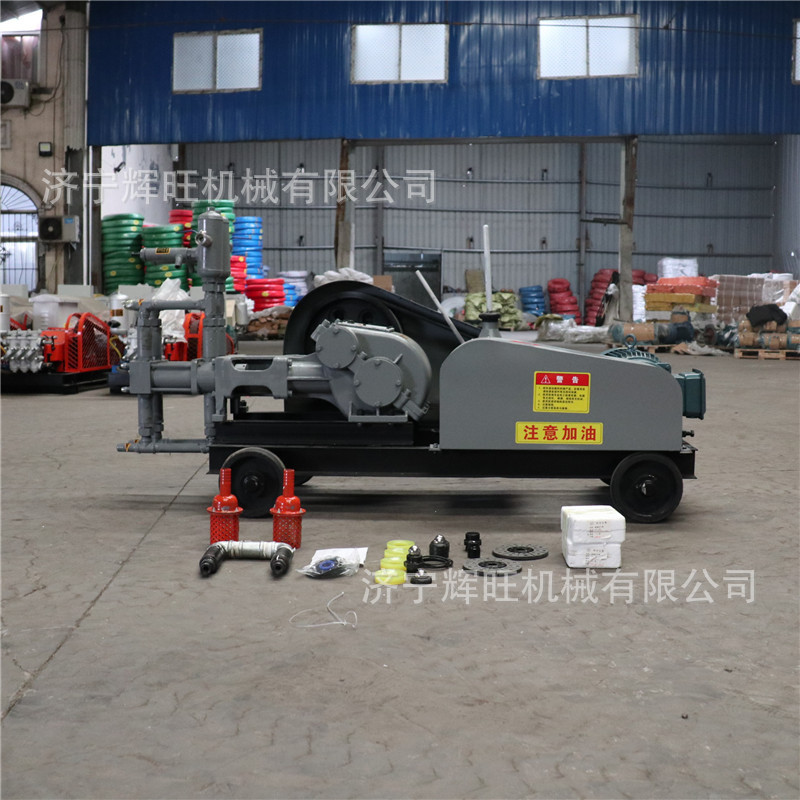

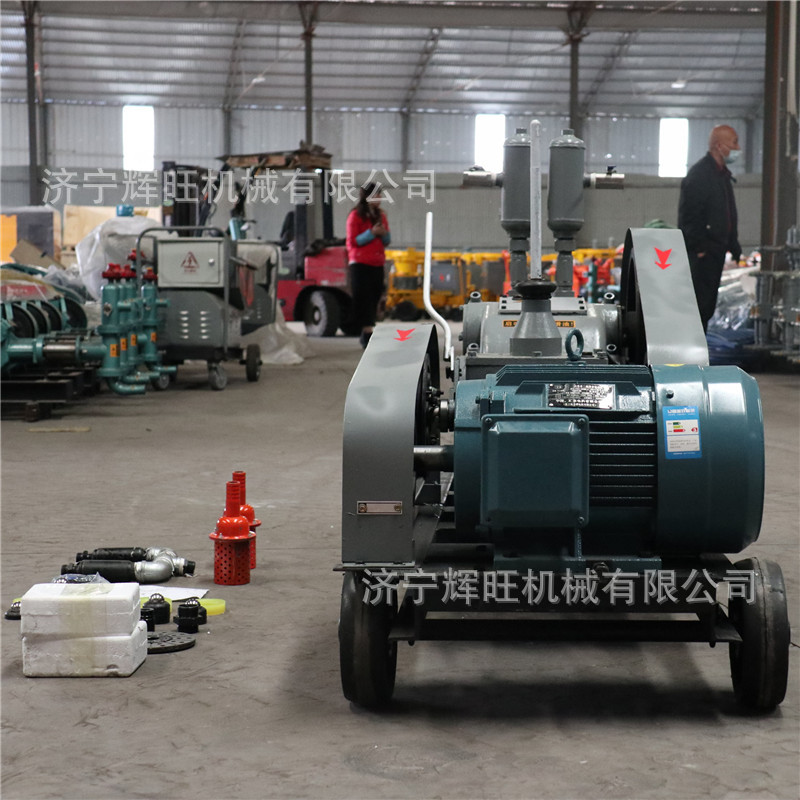

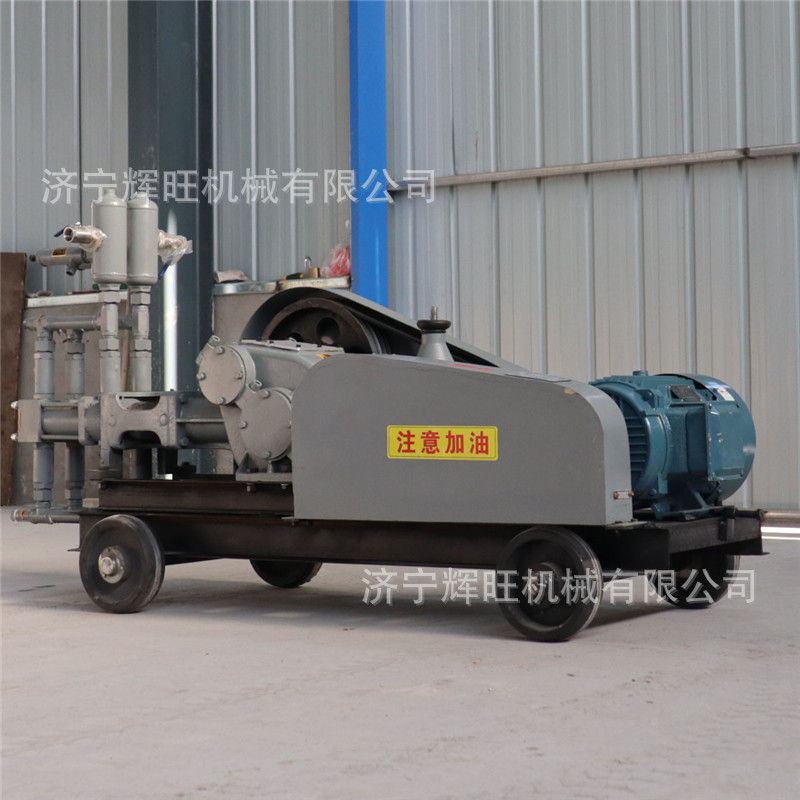

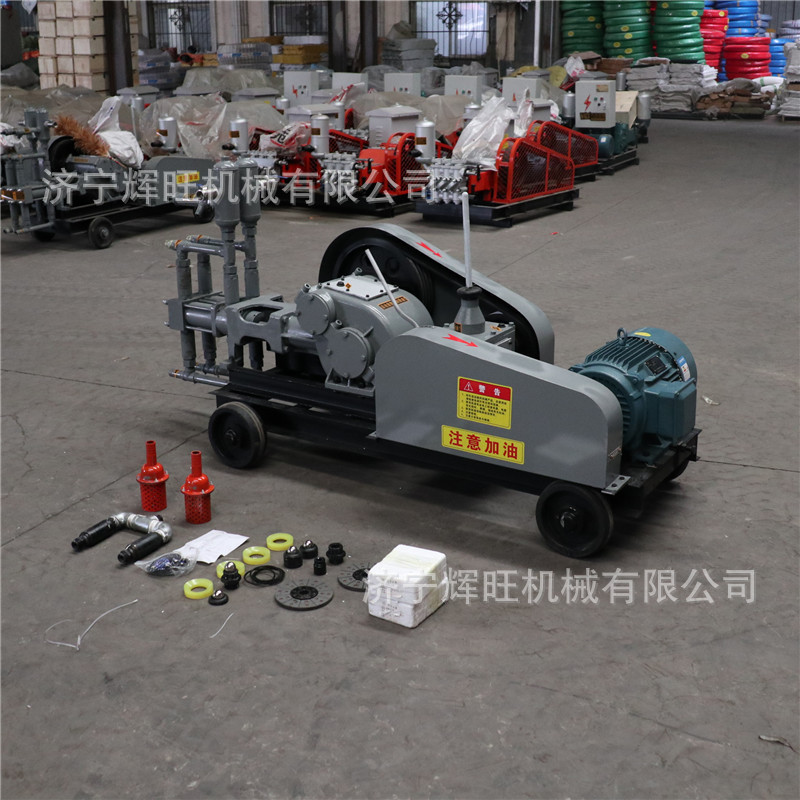

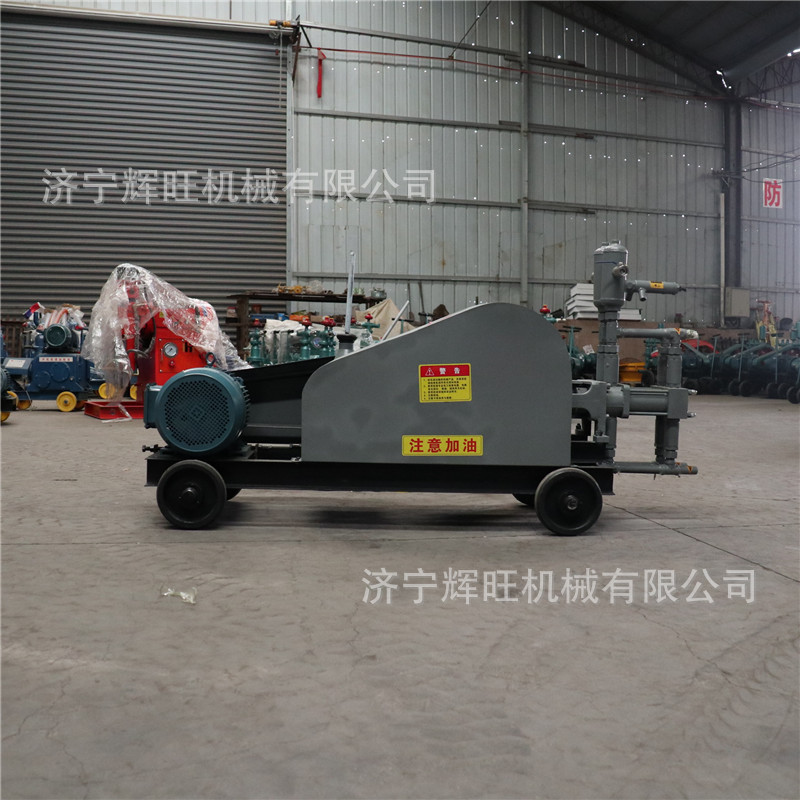

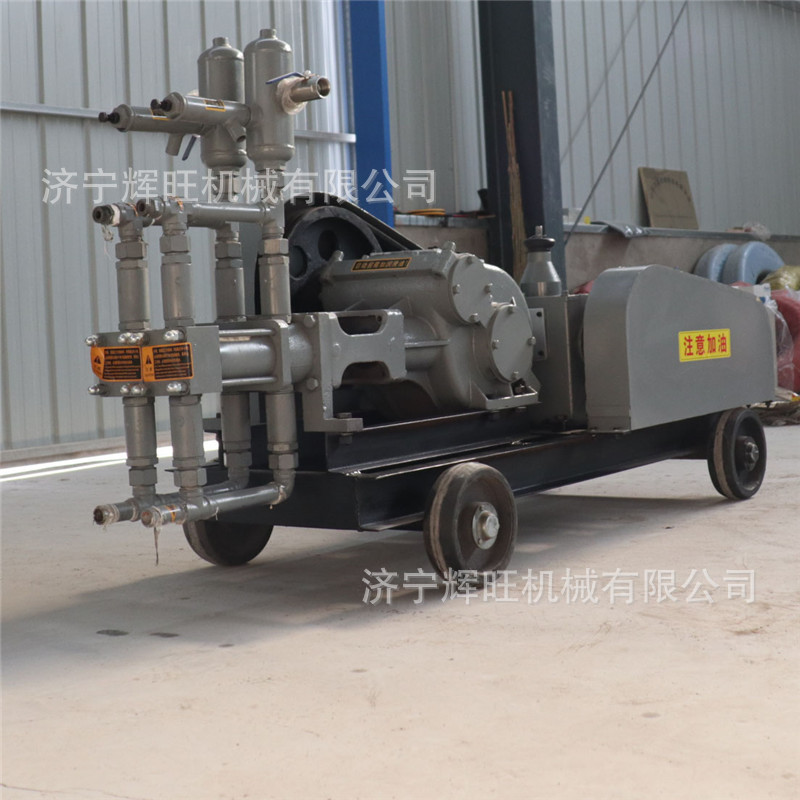

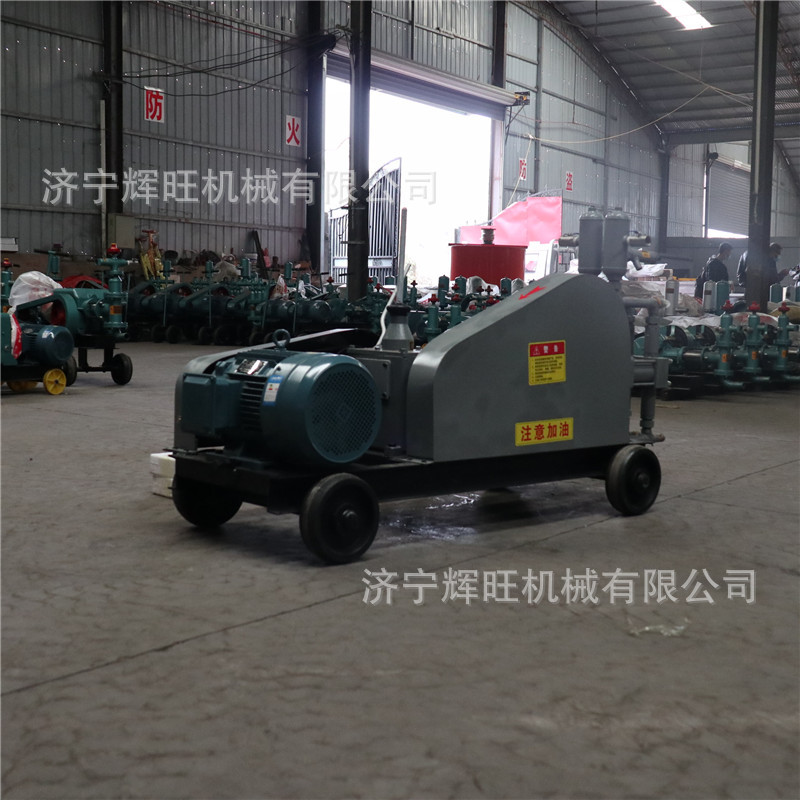

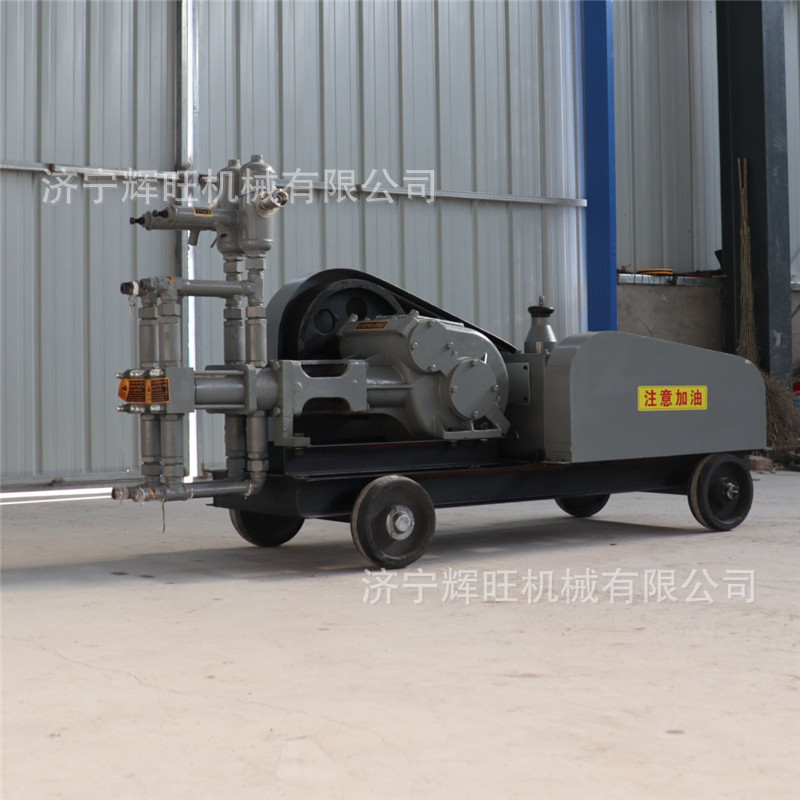

SYB60/100双液变量注浆泵
电话：153-7654-2050
SYB60/100双液变量注浆泵为卧式双作用往复式活塞泵，该泵双缸独立，有两个吸浆口，两个排浆口，可进行双液注浆作业，出浆比例1:1，注浆速度由变速箱控制分4种速度，对应不同的出浆排量，由于该泵两缸同时输出浆液，通过混合器，混合可达到较准确的混合比例，对浆液的凝胶时间更容易控制，从而能有效地掌握浆液的扩散半径，进而提高注浆工程的质量，降低注浆工程的成本。双液变量注浆泵主要用于软基加固，隧道超前预注浆，堵水及破碎岩石的固结注浆工程。
技术参数：（见表1）
（表1）
序号 | 主要技术参数 | 数值 | 单位 |
|
1 | 缸数 | 2 | 个 |
|
2 | 缸径 | 80 | mm |
|
3 | 活塞行程 | 75 | mm |
|
4 | 最大吸水高度 | 2.5 | m |
|
5 | 进水管直径 | φ25 | mm |
|
6 | 排水管直径 | M30×1.5（通径φ19） | mm |
|
7 | 电机功率 | 11 | KW |
|
8 | 输入转速 | 1460 | r/min |
|
9 | 外形尺寸 | 2050×650×1050 | mm |
|
10 | 整机重量 | 490 | Kg |
|
档位 | 冲次 | 流量 | 额定压力 |
|
C/min | L/min | MPa |
|
|
1 | 18 | 27 | 6 |
|
2 | 26 | 39 | 5 |
|
3 | 39 | 59 | 4 |
|
4 | 67 | 100 | 2.5 |
|
