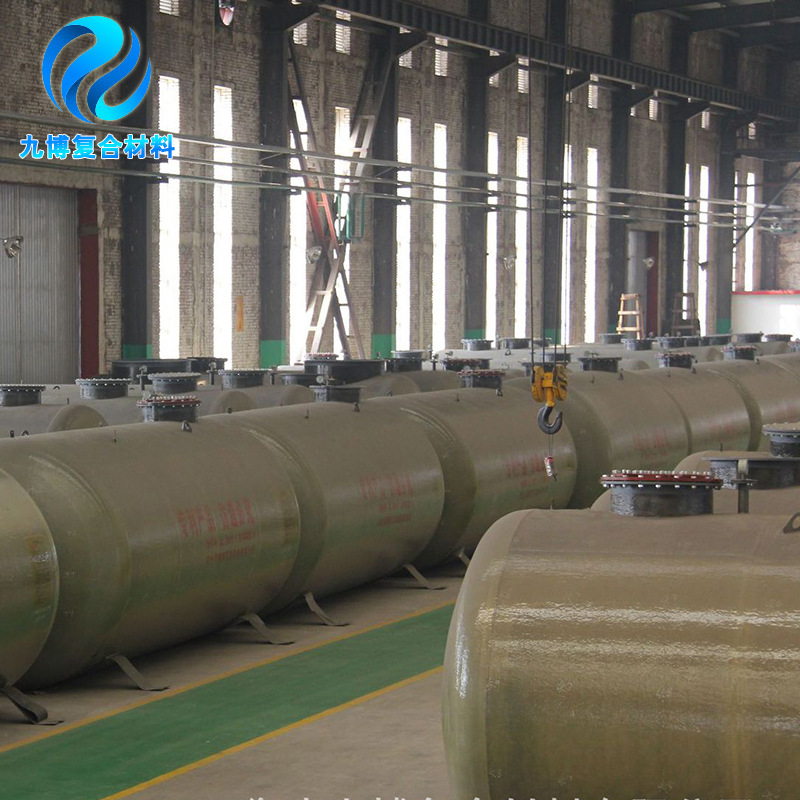

点击图片查看原图
拍前须知
因公司产品规格型号较多,且支持定制,因价格运费不同,具体价格和运费请咨询客服或拨打联系电话咨询,如自行下单,概不发货感谢您的配合!联系电话 :18903189359
本厂支持定做各种型号规格，详情可电话咨询客服，或者来电咨询姜经理：18903189359
安装参数
编辑
安装示意图及参数
玻璃钢化粪池尺寸表
型 号 | V（m） | L（mm） | Ø(mm) | H(mm) | h1－h2(mm) | 实际V（m） | |||
JB－01 | 3 | 1750 | 1700 | 1730 | 1500—1400 | 3.42 | |||
JB－02 | 6 | 3000 | 1700 | 1730 | 1500—1400 | 6.36 | |||
JB－03 | 9 | 4250 | 1700 | 1730 | 1500—1400 | 9.20 | |||
JB－04 | 12 | 5500 | 1700 | 1730 | 1500—1400 | 12.04 | |||
JB－05 | 16 | 3800 | 2300 | 2430 | 2200—2100 | 15.82 | |||
JB－06 | 20 | 5500 | 2300 | 2430 | 2200—2100 | 20.84 | |||
JB－07 | 25 | 6700 | 2300 | 2430 | 2200—2100 | 25.91 | |||
JB－08 | 30 | 5500 | 2800 | 2830 | 2600—2500 | 31.85 | |||
JB－09 | 40 | 7000 | 2800 | 2830 | 2600－2500 | 40.00 | |||
JB－10 | 50 | 8500 | 2800 | 2830 | 2600－2500 | 50.31 | |||
JB－11 | 60 | 10000 | 2800 | 2830 | 2600－2500 | 60.09 | |||
JB－12 | 75 | 10000 | 3160 | 3190 | 2960－2860 | 76.39 | |||
JB－13 | 100 | 13000 | 3160 | 3190 | 2960－2860 | 100.62 | |||
说明：V为容积 h1－h2为进、出水孔的 度 L为长度 H为 度
备注：1.进出水管、连通管直径为200mm或由选用人自定。
2.检查、排气孔直径为200－500mm。
3.储水池进水口直径为100mm。
4.隔油池进、出水口直径应大于160mm。
5.容积大于100m 时，可采用串、并联组合形式。
