商品属性
订货号20180808
加工定制是
货号20180808
品牌其他
型号GZ-3
输送物品块状、颗粒状及粉状物料
适用领域矿山、冶金、煤炭、轻工、化工、电力、机械、粮食等各行业中
输送能力见说明
动力功率0.2
外形尺寸见说明
重量0.21
类型振动输送机
规格GZ1,GZ2,GZ3,GZ4,GZ5,GZ6
是否跨境出口专供货源否

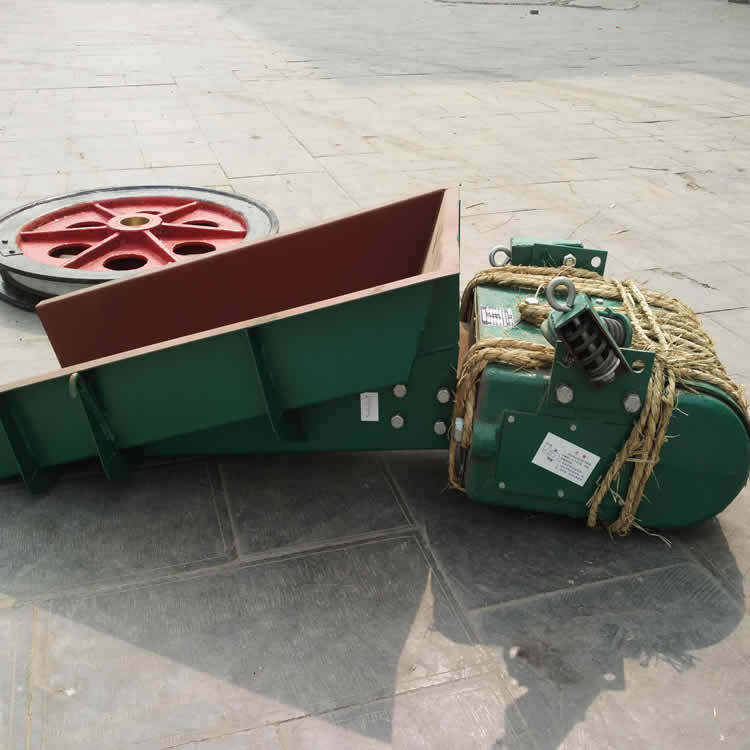

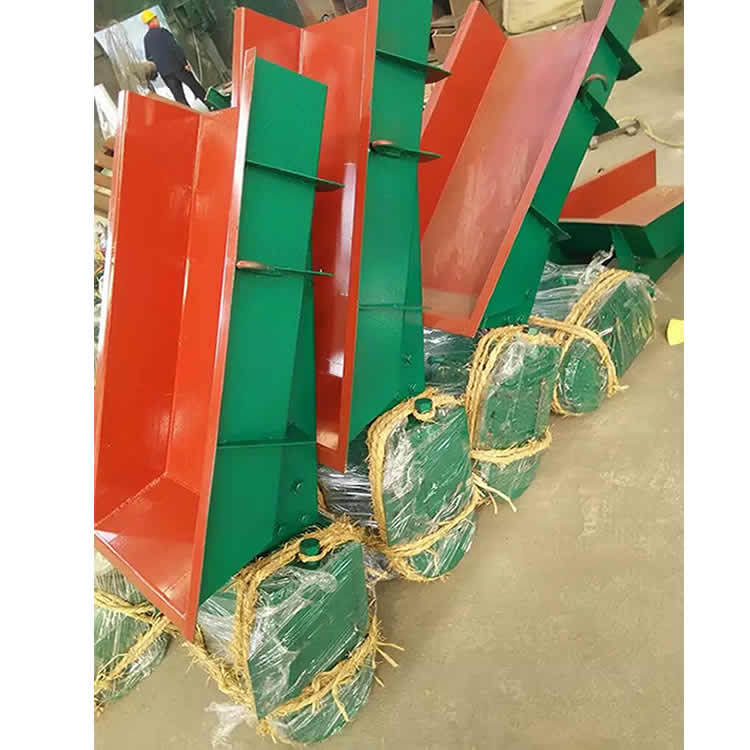

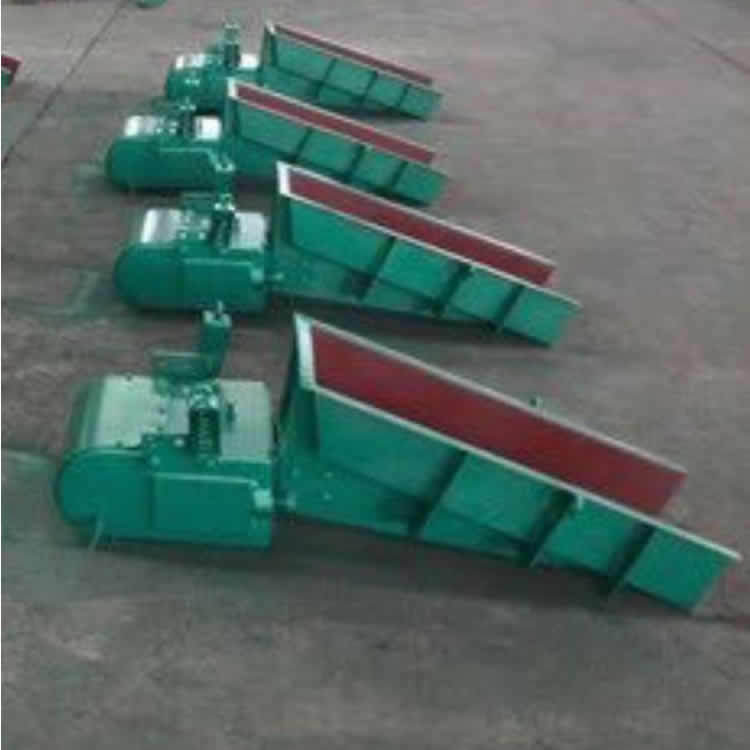

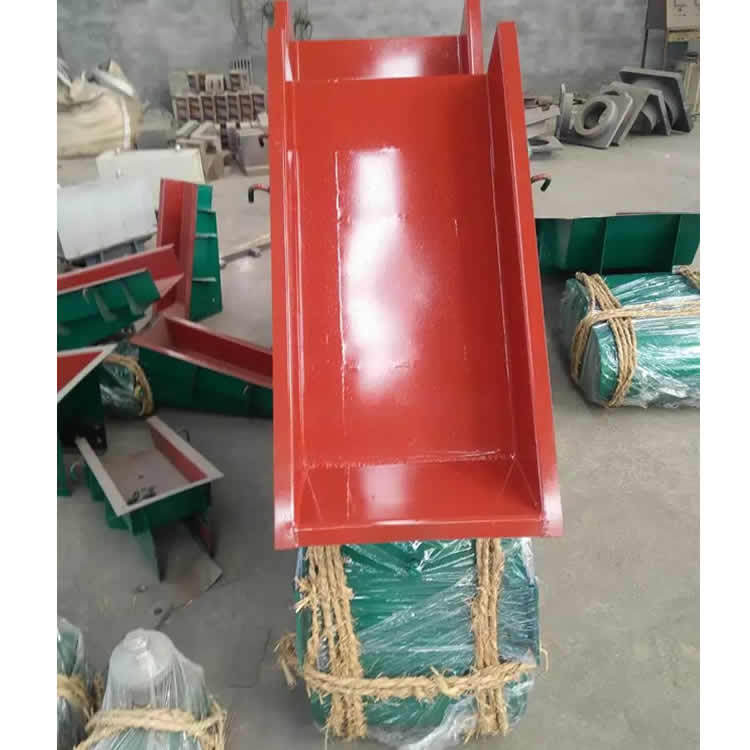

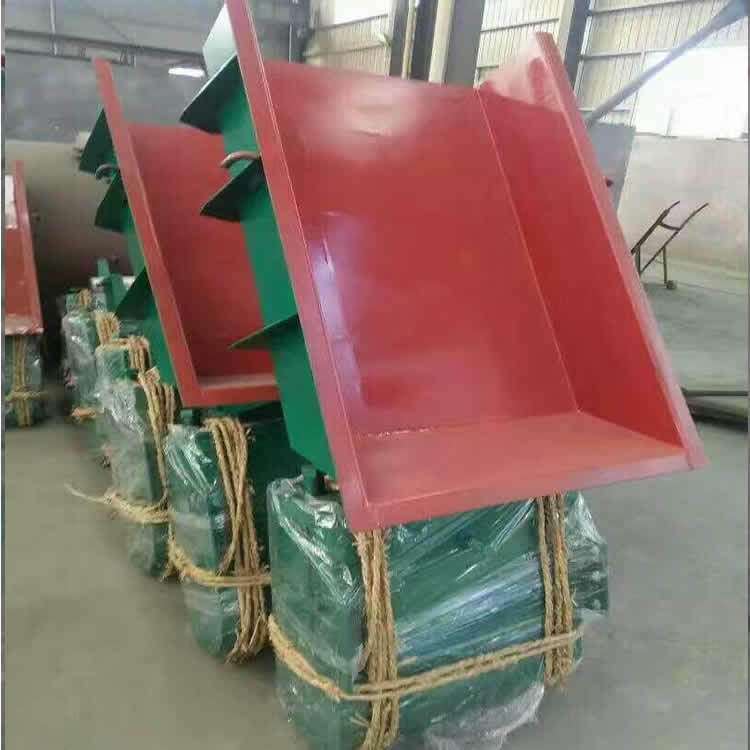

GZ系列电磁振动给料机广泛应用于矿山、冶金、煤炭、轻工、化工、电力、机械、粮食等各行业中，用于把块状、颗粒状及粉状物料从贮料仓或漏斗中均匀连续或定量地给到受料装置中去。例如，向带式输送机、筛分设备等给料；粉碎机等喂料，以及用于自动配料，定量包装等，并可用自动控制的流程中，实现生产流程的自动化。
(1) 体积小，重量轻，结构简单，安装方便，无转动部件不需润滑，维修方便，运行费用低。
(2) 电磁振动给料机由于运用了机械振动学的共振原理，双质体在低临界近共振状态下工作，因而消耗电能少。
(3) 由于可以瞬时地改变和启闭料流，所以给料量有较高的精度。
(4) 本系列电振机的控制设备采用了可控硅半波整流线路，因此在使用过程中可以通过调节可控硅角的办法方便地无级地调节给料量，并可以实现生产流程的集中控制和自动控制。
(5) 由于给料槽中的物料在给料过程中连续地被抛起，并按抛物线的轨迹向前进行跳跃运动，因此给料槽的磨损较小。
(6) 本系列电振机不适用于具有防爆要求的场合。
类型 | 型号 | 生产率(t/h) | 给料粒度mm | 双振幅mm | 供电电压(v) | 电流(A) | 有功功率(kw) | 配套控制箱型号 | 设备总重(kg) | ||
水平 | -10o | 工作电流 | 表示电流 | ||||||||
基本型 | GZ1 | 5 | 7 | 50 | 1.75 | 220 | 1.34 | 1 | 0.06 | XKZ-5G2 | 73 |
GZ2 | 10 | 14 | 50 | 3.0 | 2.3 | 0.15 | 146 | ||||
GZ3 | 25 | 35 | 75 | 4.58 | 3.8 | 0.2 | 217 | ||||
GZ4 | 50 | 70 | 100 | 8.4 | 7 | 0.45 | XKZ-20G2 | 412 | |||
GZ5 | 100 | 140 | 150 | 12.7 | 10.6 | 0.65 | 656 | ||||
GZ6 | 150 | 210 | 200 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | XKZ-20G3 | 1252 | |
GZ7 | 250 | 350 | 250 | 24.6 | 20 | 3 | XKZ-100G3 | 1290 | |||
GZ8 | 400 | 560 | 300 | 39.4 | 32 | 4 | XKZ-200G3 | 3040 | |||
GZ9 | 600 | 840 | 350 | 47.6 | 38.6 | 5.5 | 3750 | ||||
GZ10 | 750 | 1050 | 500 | 39.4×2 | 32×2 | 4×2 | XKZS-200G3 | 6495 | |||
GZ11 | 1000 | 1400 | 500 | 47.6×2 | 38.6×2 | 5.5×2 | 7680 | ||||
上振型 | GZ3S | 25 | 35 | 75 | 1.75 | 220 | 4.58 | 3.8 | 0.2 | XKZ-5G2 | 242 |
GZ4S | 50 | 70 | 100 | 8.4 | 7 | 0.45 | XKZ-20G2 | 457 | |||
GZ5S | 100 | 140 | 150 | 12.7 | 10.6 | 0.65 | 666 | ||||
GZ6S | 150 | 210 | 200 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | XKZ-20G3 | 1246 | |
GZ7S | 250 | 350 | 250 | 24.6 | 20 | 3 | XKZ-100G3 | 1960 | |||
GZ8S | 400 | 560 | 300 | 39.4 | 32 | 4 | 3306 | ||||
封闭型 | GZ1F | 4 | 5.6 | 40 | 1.75 | 220 | 1.34 | 1 | 0.06 | XKZ-5G2 | 77 |
GZ2F | 8 | 11.2 | 40 | 3.0 | 2.3 | 0.15 | 154 | ||||
GZ3F | 20 | 28 | 60 | 4.58 | 3.8 | 0.2 | 246 | ||||
GZ4F | 40 | 56 | 60 | 8.4 | 7 | 0.45 | XKZ-20G2 | 464 | |||
GZ5F | 80 | 112 | 80 | 12.7 | 10.6 | 0.65 | 668 | ||||
GZ6F | 120 | 168 | 80 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | XKZ-20G3 | 1278 | |
轻槽型 | GZ5Q | 100 | 140 | 200 | 1.5 | 220 | 12.7 | 10.6 | 0.65 | XKZ-20G2 | 682 |
GZ6Q | 150 | 210 | 250 | 380 | 16.4 | 13.3 | 1.5 | XKZ-20G3 | 1326 | ||
GZ7Q | 250 | 350 | 300 | 24.6 | 20 | 3 | XKZ-100G3 | 1992 | |||
GZ8Q | 400 | 560 | 350 | 39.4 | 32 | 4 | 3046 | ||||
平槽型 | GZ5P | 50 | 70 | 100 | 1.5 | 220 | 12.7 | 10.6 | 0.65 | XKZ-20G2 | 633 |
GZ6P | 75 | 105 | 380 | 16.4 | 13.3 | 1.5 | XKZ-20G3 | 1238 | |||
GZ7P | 125 | 175 | 24.6 | 20 | 3 | XKZ-100G3 | 1858 | ||||
宽槽型 | GZ5K1 | 200 | 100 | 1.5 | 220 | 12.7×2 | 10.6×2 | 0.65×2 | XKZS-20G2 | 1316 | |
GZ5K2 | 240 | 1343 | |||||||||
GZ5K3 | 270 | 1376 | |||||||||
GZ5K4 | 300 | 1408 | |||||||||
园管型 | GZ1G | 2 | 50 | 1.75 | 220 | 1.34 | 1 | 0.06 | XKZ-5G2 | 80 | |
GZ2G | 4 | 50 | 3.0 | 2.3 | 0.15 | XKZ-5G2 | 154 | ||||
GZ3G | 10 | 60 | 4.58 | 3.8 | 0.2 | XKZ-5G2 | 234 | ||||
GZ4G | 20 | 70 | 8.4 | 7 | 0.45 | XKZ-20G2 | 448 | ||||
GZ5G | 40 | 80 | 12.7 | 10.6 | 0.65 | XKZ-20G2 | 668 | ||||
特大型 | GZ11-T | 1000物料为煤比重0.85 | 300 | 1.5 | 380 | 47.6×2 | 38.6×2 | 5.5×2 | SZK100 | 9800 | |
| 微型 | GZV1 | 0.1 | 8 | 1.5 | 220 | 0.08 | 0.005 | XKZV- II | 4 | ||
| GZV2 | 0.5 | 10 | 1.5 | 0.12 | 0.008 | 7 | |||||
| GZV3 | 1 | 15 | 1.5 | 0.15 | 0.02 | 12 | |||||
| GZV4 | 2 | 20 | 1.5 | 0.2 | 0.025 | 18 | |||||
| GZV5 | 4 | 20 | 1.5 | 0.25 | 0.03 | 27 | |||||
| GZVK1 | 5 | 50 | 1.2 | 0.25 | 0.03 | 17.4 | |||||
| GZVK2 | 6 | 50 | 1.2 | 1.34 | 0.06 | XKZ-5G2 | 45 | ||||
注：1.振动频率每分钟3000次，振动角20o，调频值0.9，电源频率50HZ，功率因素COSΦ=0.3;
2.基本型、上振型、封闭型三种形式的给料机中GZ1-GZ5型的生产率按物料比重的1.6t/m3给出，GZ6-GZ11及2轻槽型按物料比重2.3t/m3
