商品属性
品牌民生星
型号CBB48
系列CBB
标称容量0.22μF
容差5
额定电压-AC150
额定电压-DC300
介电材料聚丙烯膜
等效串联电阻(ESR)UR≤ 250V ≥1000S
工作温度范围55
应用范围用于工频交流或直流电路中
等级J
端接类型见说明
引线类型见说明
引线间距见说明
尺寸100
安装类型见说明
封装/外壳铁壳
特性见说明
货号20190909
封装见说明
应用领域机械设备

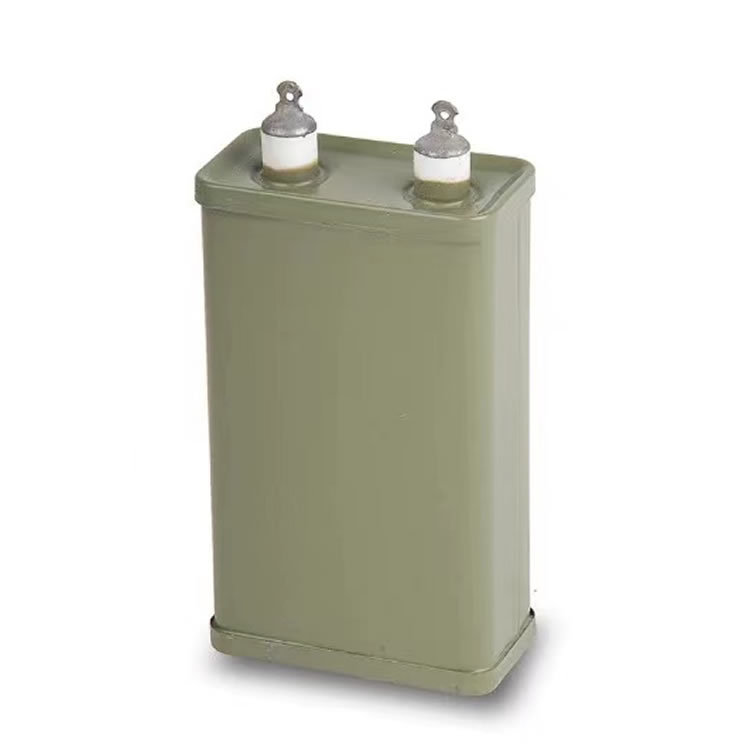

金属外壳，密封结构 |  |
 | 有良好的自愈性能，长期使用工作比较可靠 |
用于工频交流或直流电路中 |  |
|  |
| 壳号 | 尺寸mm | ||||||
| H | L | B | A2 | A | A1 | L1 | |
| 1 | 25 | 31 | 11 | ---- | 13 | 39 | 45 |
| 2 | 16 | ||||||
| 3 | 21 | ||||||
| 5 | 31 | ||||||
| 7 | 50 | 46 | 16 | ---- | 25 | 54 | 60 |
| 8 | 21 | ||||||
| 9 | 26 | ||||||
| 10 | 31 | ||||||
| 11 | 41 | 26 | |||||
| 12 | 46 | 31 | |||||
| 14 | 56 | 41 | |||||
| 15 | 61 | 46 | |||||
| 17 | 86 | 71 | |||||
| 标称电容量µF | 额定电压VA.C. | ||||
| 150 | 250 | 500 | 750 | 1000 | |
| 外壳编号 | |||||
| 0.25 | 1 | 3 | 5 | ||
| 0.5 | 1 | 2 | 8 | 8 | |
| 1 | 1 | 2 | 5 | 9 | 10 |
| 2 | 2 | 5 | 8 | 12 | 15 |
| 4 | 5 | 7 | 10 | 17 | |
| 10 | 8 | 11 | 17 | ||
| 20 | 11 | 15 | |||
| 30 | 14 | 17 | |||
| 50 | 17 | ||||
