TQ-3A型碳氢元素分析仪 煤炭化验碳氢测定仪 三节炉碳氢测试仪

适用范围

适用于煤炭、电力和教学、科研等行业和部门测定煤或其它物中碳和氢的含量。

功能特点

●吸收质量法测定煤或其它物中碳和氢的含量。

●三段独立式自动恒温控制系统，可分别任意设定、控制不同温度。

●数字式温度显示，直观、准确，性能稳定、可靠。

●可同时测定两个试样。

●整机结构设计合理，造型美观，使用方便，维修性好。

●测定范围：碳 ，氢 。

●测量精度符合GB/T476-2001要求

●测温精度：0.2级

●控温范围：（100～1100）℃

●控温精度：±10℃

●一节炉炉膛温度：850℃，额定功率：1200W，恒温区长：60mm

●二节炉炉膛温度：800℃，额定功率：1500W，恒温区长：80mm

●第三节炉炉膛温度：600℃，额定功率：800W。

●工作电源：AC 220V±22V，50Hz±1Hz

●外形尺寸（mm）： 1200×350×450

●重量：53㎏

•  TQ 系列碳氢元素分析仪有 TQ-2 型， TQ-3 型和 TQ-3A 型。由可控硅控制加热，具有无噪声等优点。 TQ-2 为二节炉测定， TQ-3 型为三节炉测定。测定方法符合 GB476 标准规定。

•  TQ-2 型及 TQ-3 型采用动圈式温度指示调节仪，温度指示直观，易于观察。 TQ-3A 型是 TQ-3 型的改进型，采用数字显示式温度指示调节仪，使温度显示清晰、准确。

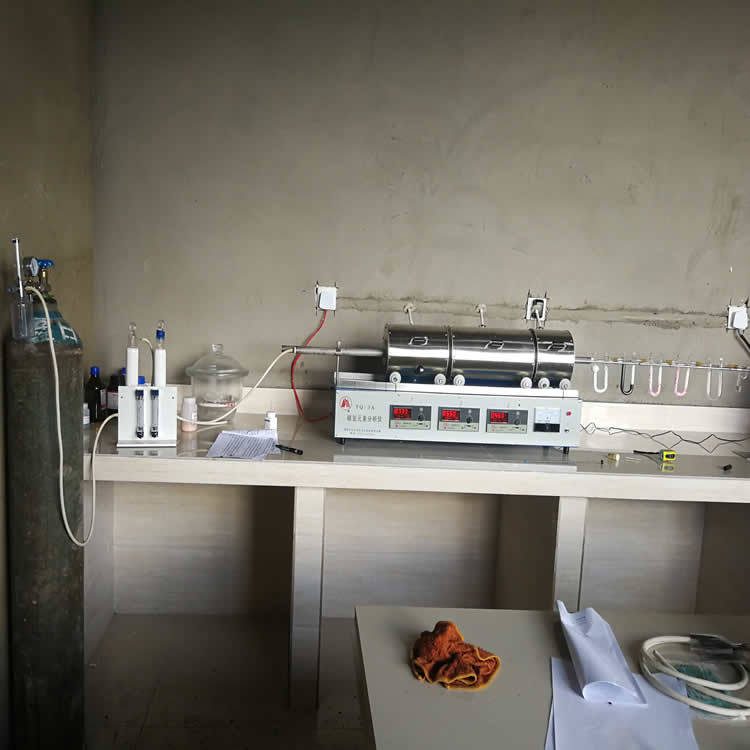

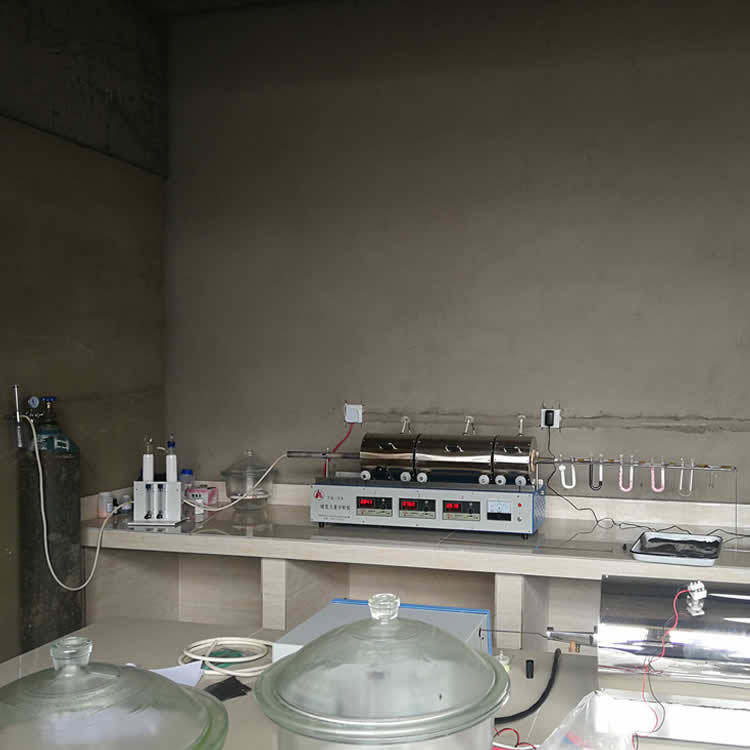

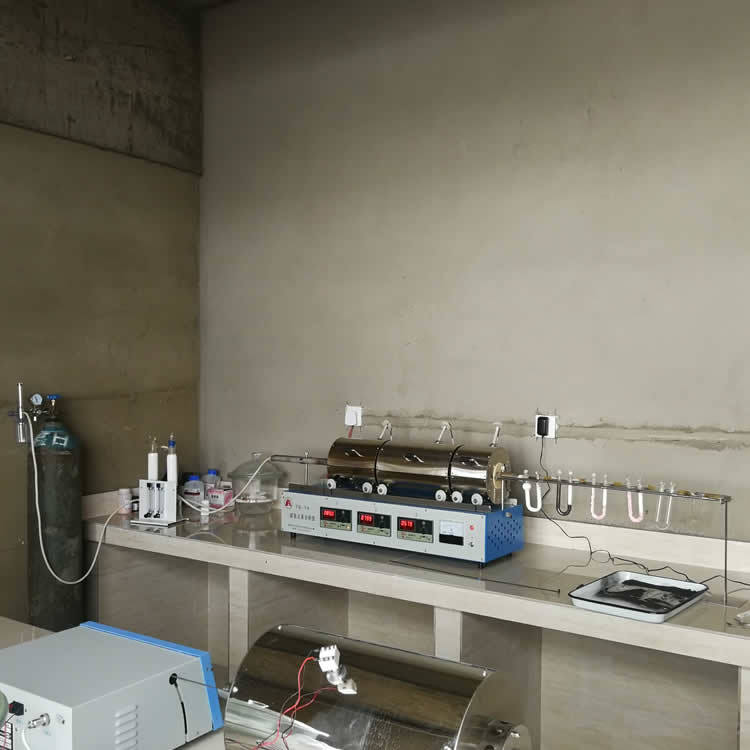

•  TQ 系列碳氢元素分析仪由高温炉和气体净化及吸收装置组成，见图（一）流程图所示

•  高温炉体置于电气控制箱上面，炉体下部装有四个小轮，可以在控制箱上面的轨道上移动，炉体为两个半圆型可开启 45 °角的管状炉，有两个平行的管式炉膛。两炉膛温度一致，可以同时作两个试样的试验。

•  各节炉体分别由独立的控温系统进行温度指示和恒温控制，并集中装于炉体下面的控制器内。

1.仪器各部分安装与填充

氧气净化系统的鹅头洗气瓶中装浓度为 40 ％的氢氧化钾（或氢氧化钠）熔液，两个气体干燥塔一个下部（约 1/3 ）装碱石棉，上部约 2/3 ）装氯化钙 ( 或过氯酸镁 ) 。净化剂经 70-100 次使用后应进行更换。在两个干燥塔间接入一个流量计。氧气由钢瓶经减压阀接入鹅头洗气瓶。吸收系统的四个 U 形管依次为：吸水管内装氯化钙或过氯酸镁，除氮管直径 15mm ，装药部分高 120mm ，前 2/3 装二氧化锰，装填长度 140mm 以上，后 1/3 装氯化钙或过氯酸镁，两个二氧化碳吸收管前 2/3 装碱石棉或碱石灰，后 1/3 装氯化钙或过氯酸镁。吸收系统末端接一个空 U 形管（防止硫酸倒吸）和一个装有硫酸的气泡计。

作吸水剂用的氯化钙需不含碱性物质，否则应按 BG476-79 标准规定加以处理。

当出现下列现象时应更换 U 形管中的试剂：

•  氯化钙开始溶化并阻碍气体畅通时。

•  当二个二氧化碳吸收管一次增重达 50mg 时，应更换一个二氧化碳吸收管中的吸收剂。

•  二氧化锰使用 50 次左右应更换。

•  燃烧管的填充

使用三节炉（ TQ-3 、 TQ-3A ）时，按图二填充。

铜丝卷与银丝卷的制作长度按照图中所示长度，直径稍小于燃烧管内径，以便能插入管内并与管壁密接。 100mm 长的铜丝卷一端带有一个用粗铜丝制作的环或钩，以利于取出和放入，铜丝卷应在马弗炉中以 800 ℃烧 1。。。。。。
