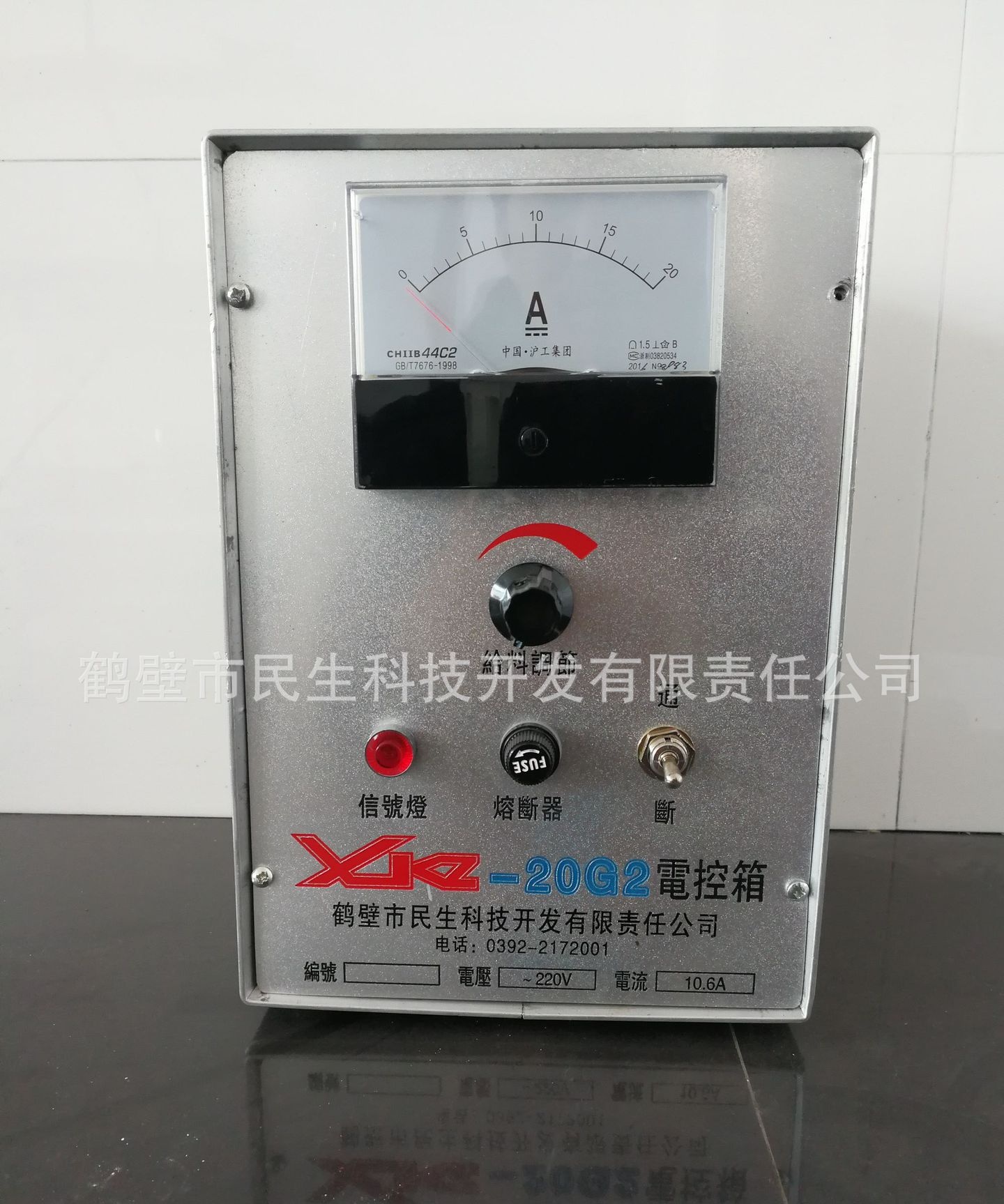

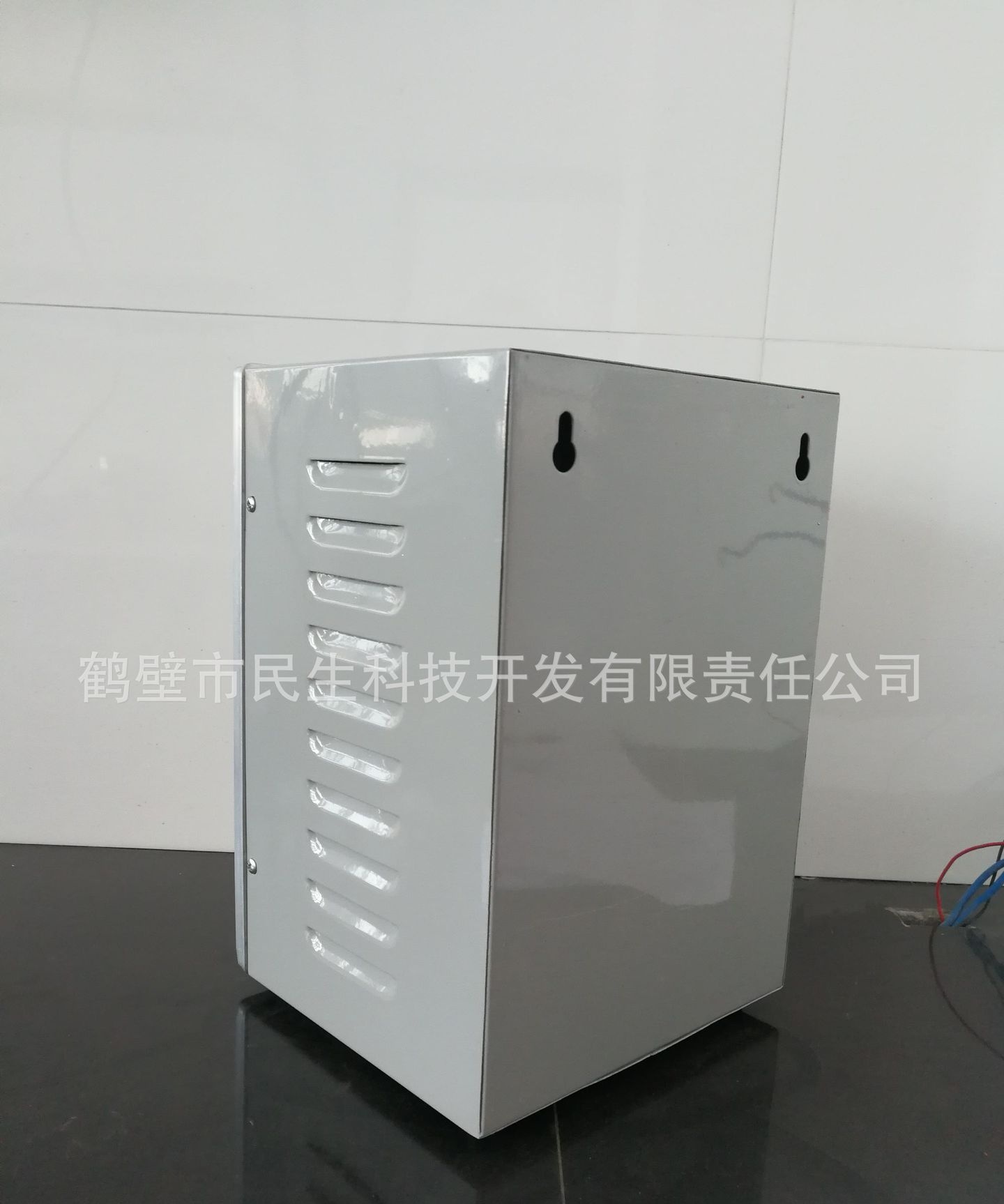

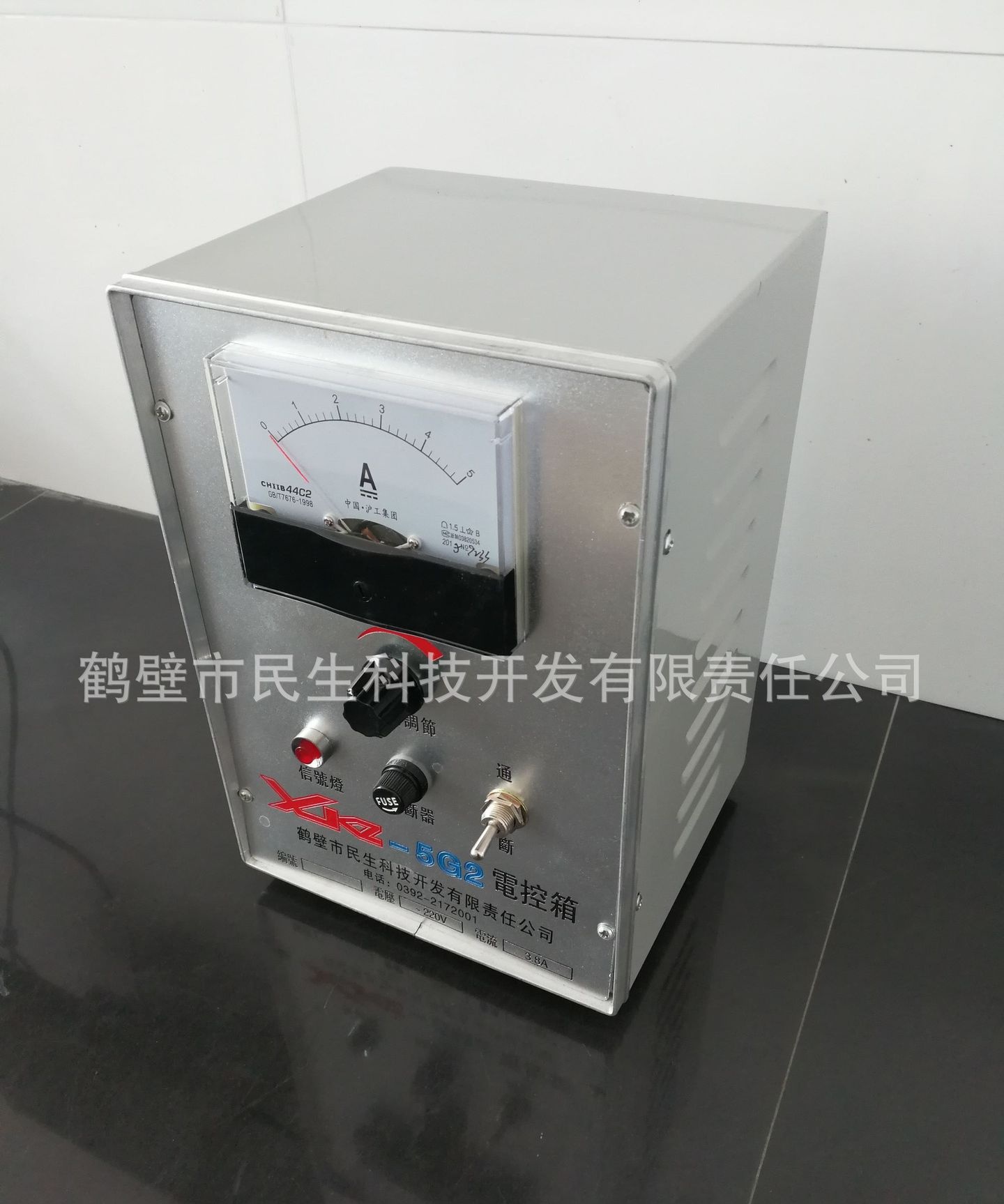

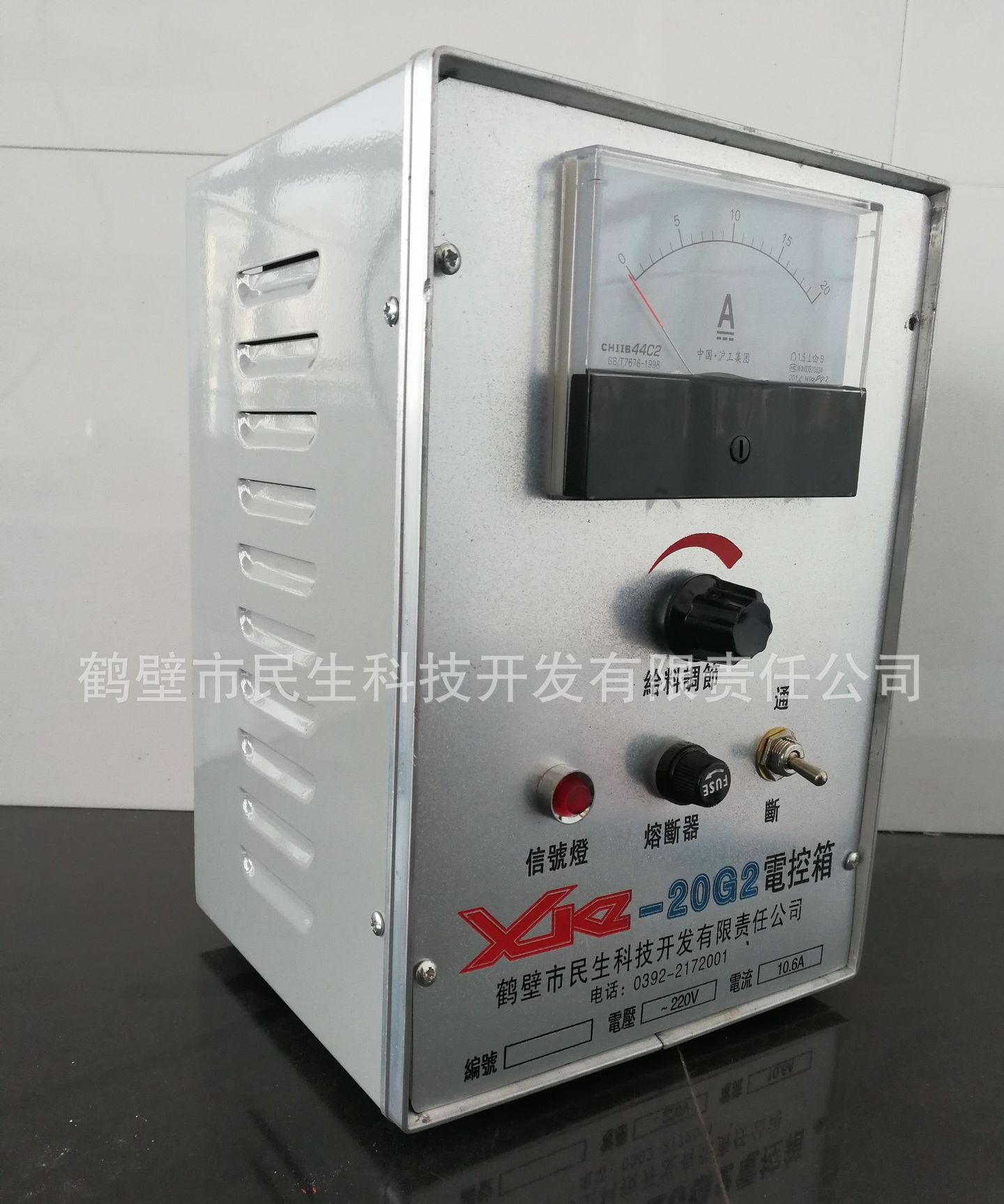

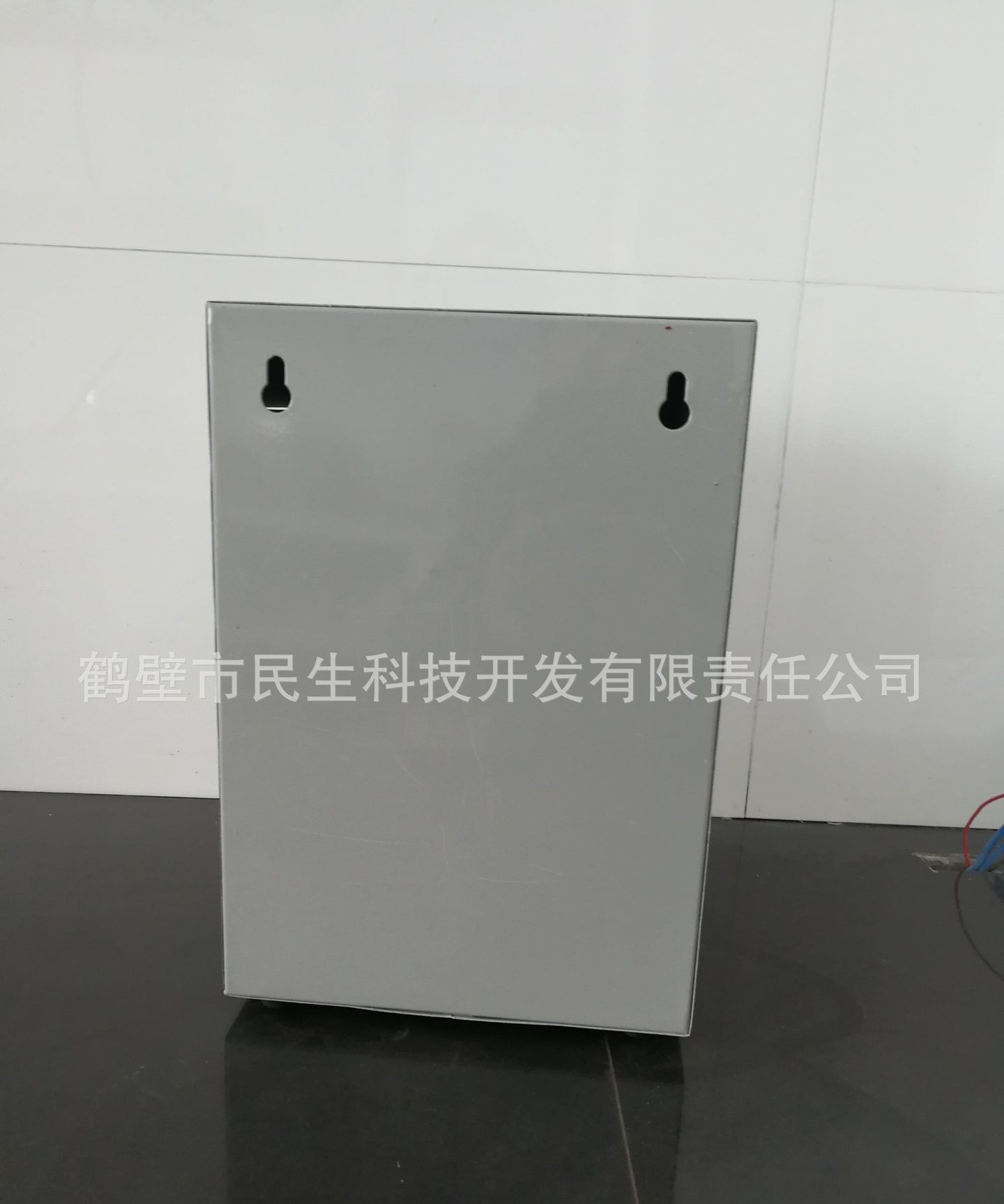

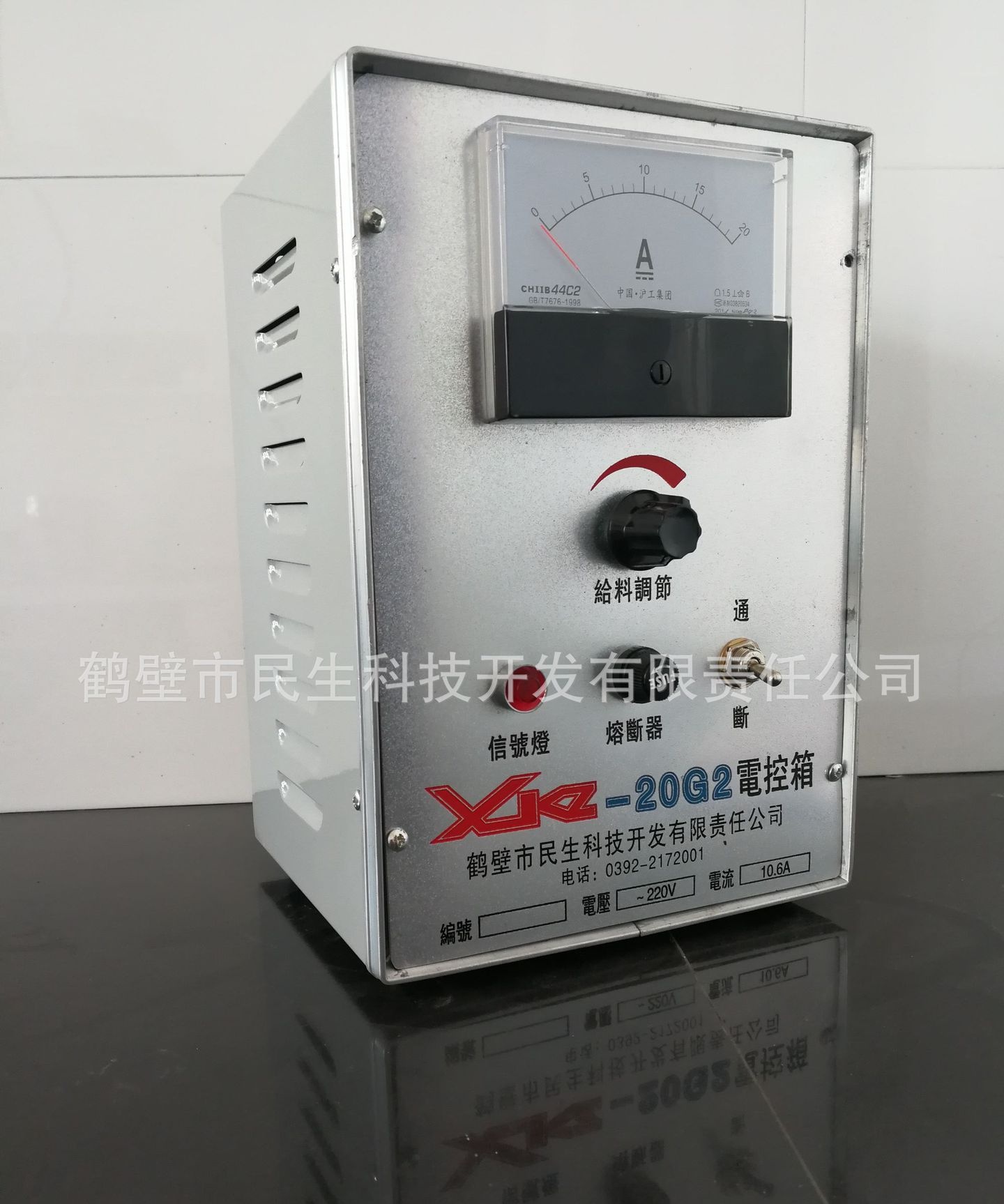

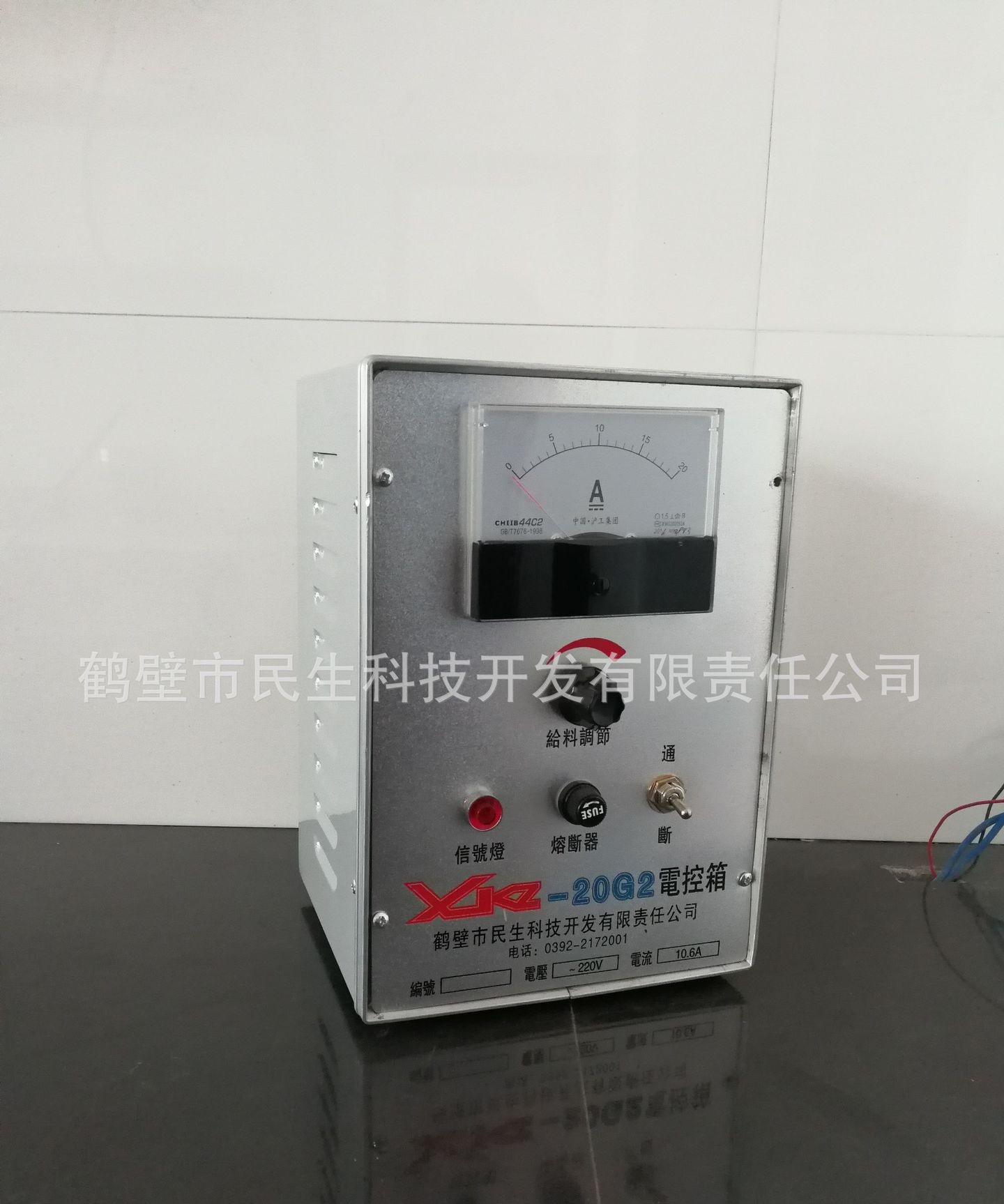

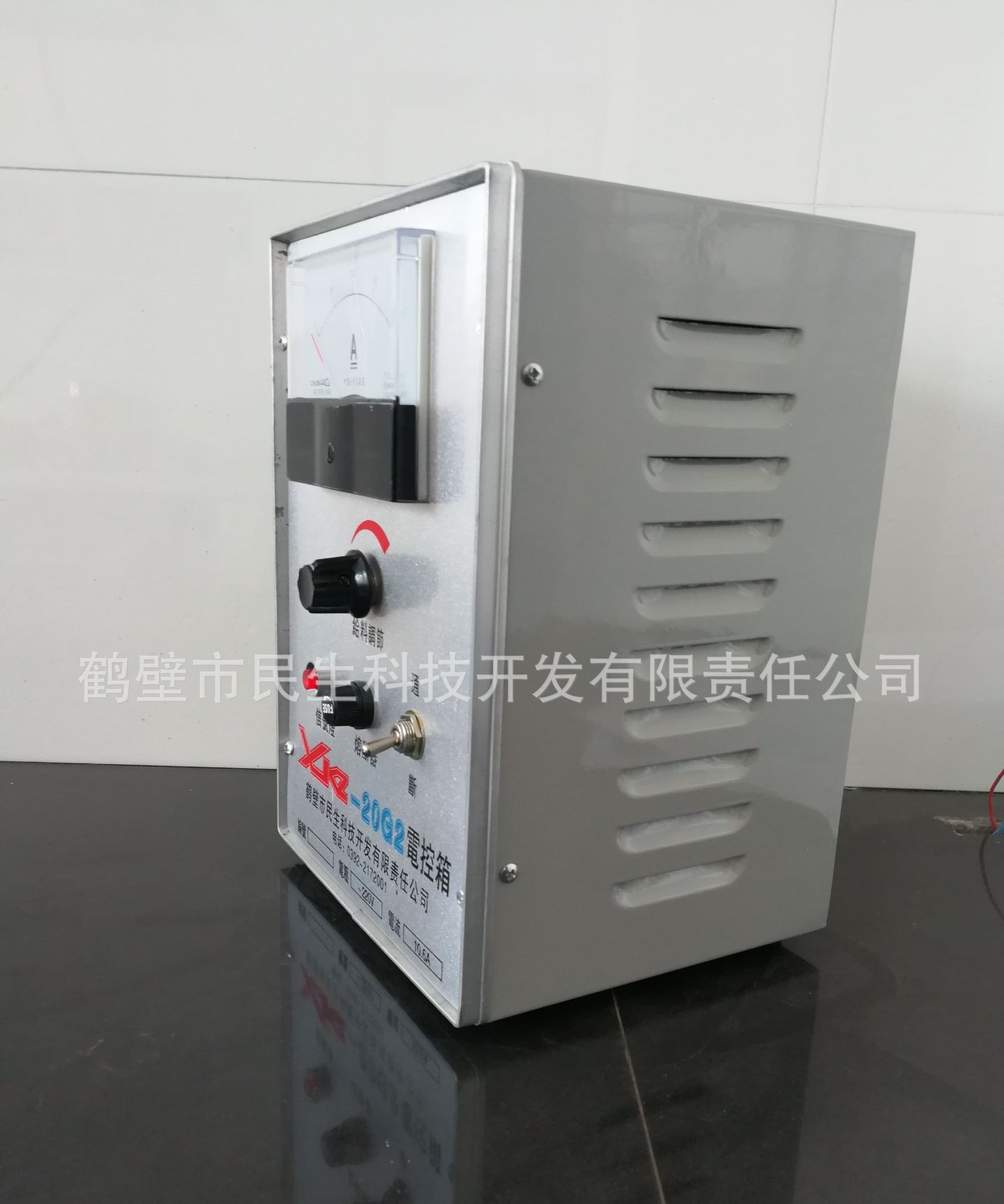

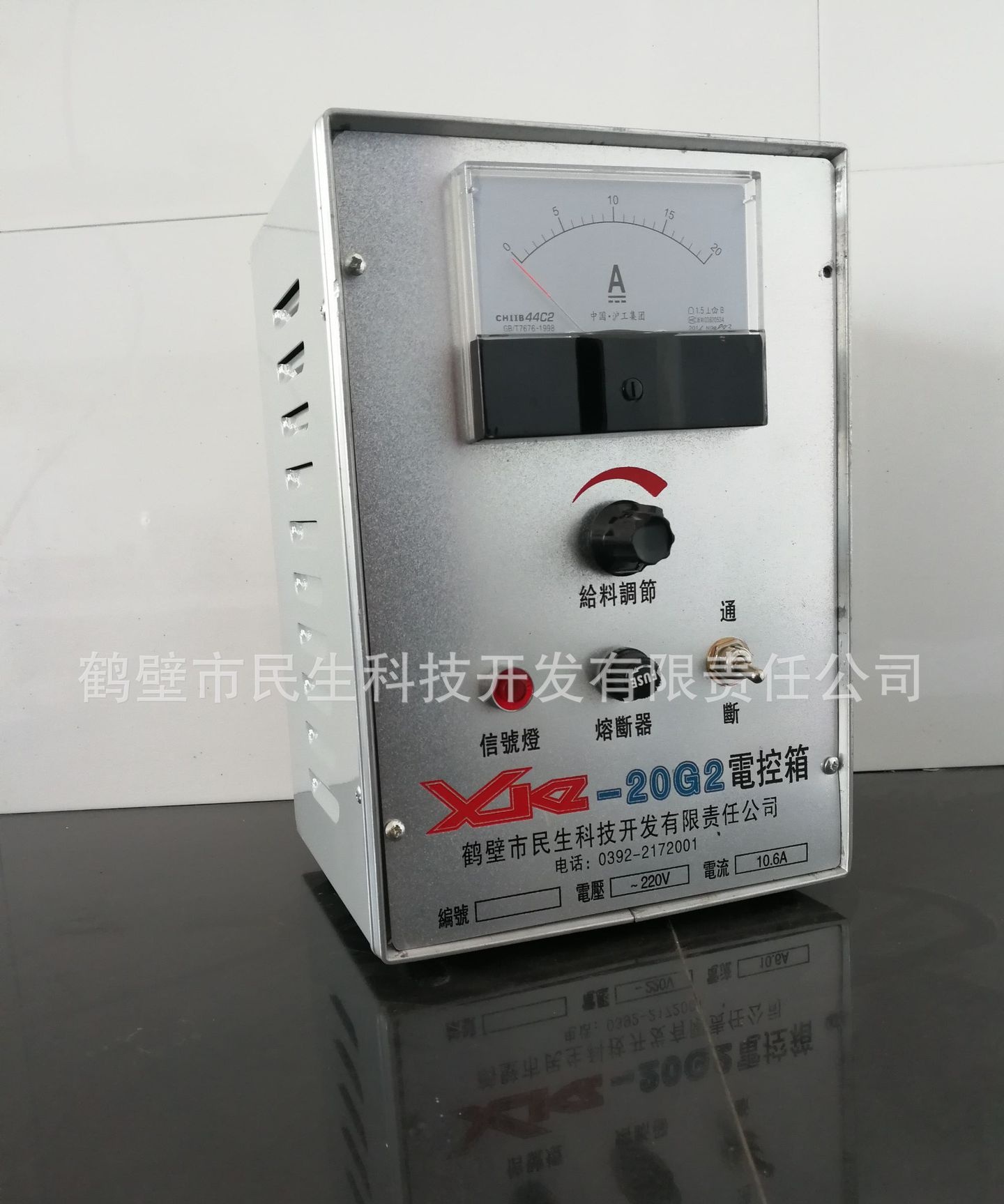

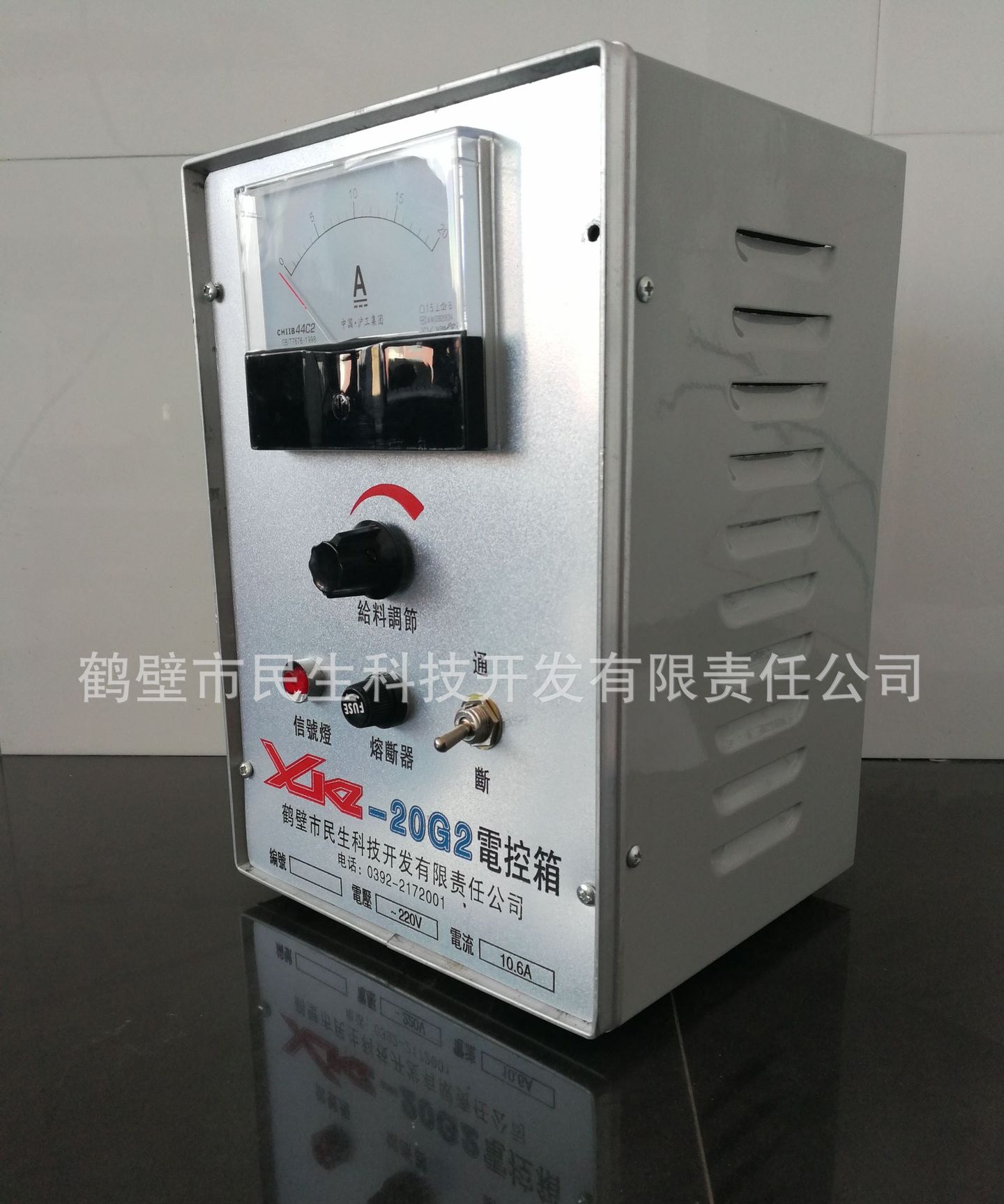

XKZ-20G2型电控箱 XKZ-5G2型电控箱 定做XKZ电控箱 LM电控箱

XKZ-20G2型电控箱,XKZ-5G2型电控箱是的电控箱.是振动给料机,仓壁振动器等通用机械的电能控制仪器,对设备的稳定正常工作起作用
本机特点:
1,电控器主回路采用可控硅作变流调节
2.可控硅工作采用脉冲移相触发，能控制电流和电压的突变，可使负载平稳起动，可确保可控硅的使用...

 本系列电控箱为电振机的控制设备，采用了可控硅半波整流线路，因此在使用过程中可以通过调节可控硅开放角的办法方便地无级地调节给料量，并可以实现生产流动的集中控制和自动控制

    型号:  xkz-5G2 20G2 20G3

    颜色:  银灰色

    重量:  4Kg

安装方法：

⒈将控制器后面板标有输出的二个端子与给料机相连（可不分反正）。

⒉将控制器后面板标有输入的二个端子与220V交流电相连（可不分火、零）。

⒊确认连接正确后，即可接通电源。

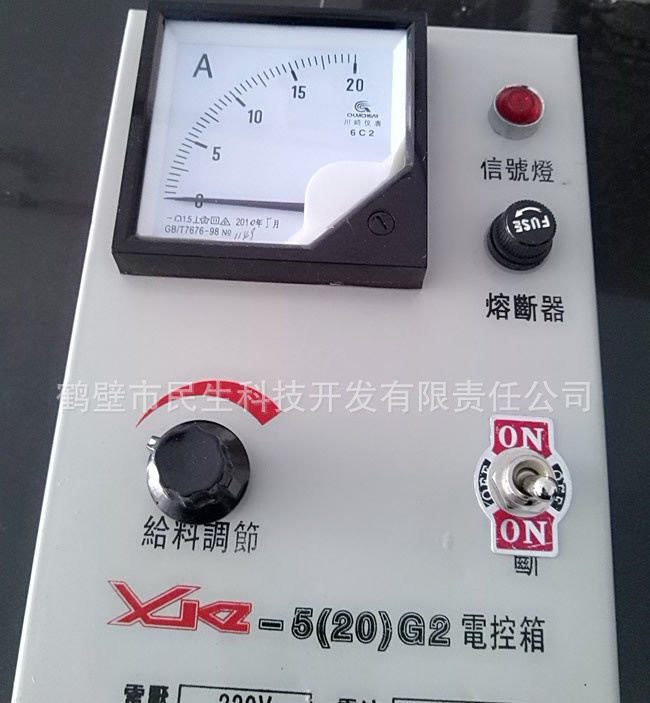

⒋调节“电流调节”旋扭可控制给料机速度。

注意：输出和输入不能反接，二个输出端不能短接。
电流调节旋扭要轻轻转动，多只能转多半圈，即3/4圈，约260度。

XKZ系列电控箱各型号特点：

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

以下型号的XKZ电控箱，是客户特殊要求定做生产，生产周期5个工作日

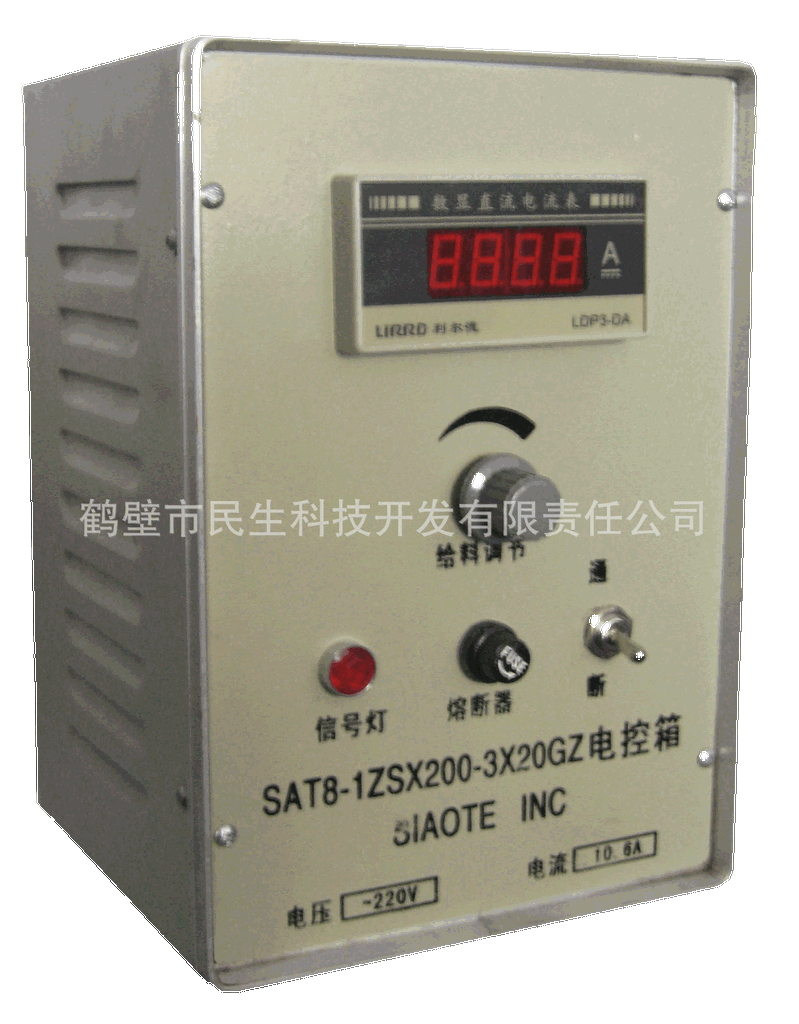

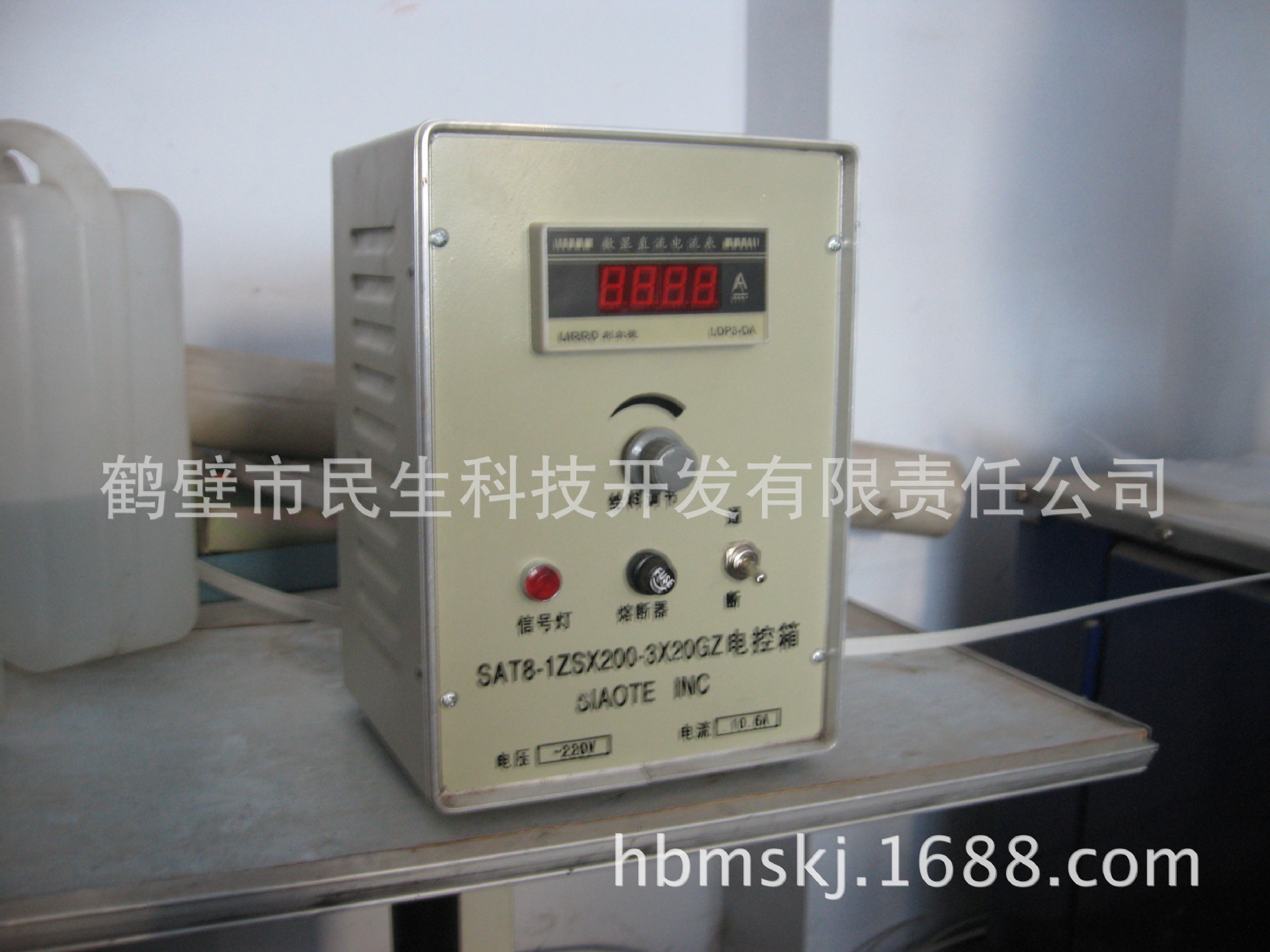

数码管显示，技术参数同XKZ-20G2电控箱

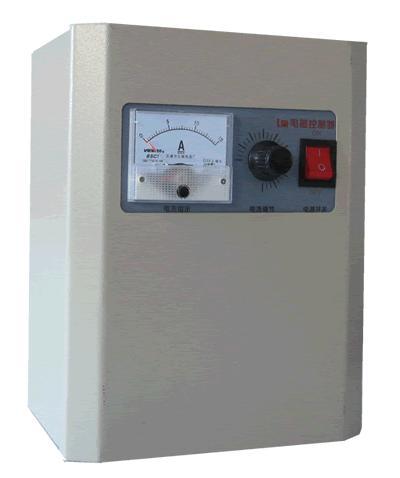

LM型电磁控制器是对XKZ-5G2和XKZ-20G2型电控器的更新产品，由PLC微机远程控制，三种控制方式电位器、0-5V电压、4-20mA电流根据需要进行选择，即可脱机也可联机，方便客户使用。

外形尺寸：210mm（长）×135mm（宽）×270（高）mm

一、工作原理：

有单相移相触发产生移相脉冲信号，改变这个信号的相位来控制导通角，从而达到调压，由于输入控制和输出光电隔离，因此电压的调节不受负载的干扰，并且电压变化的线性度较好。

二、使用方法：

1、打开机壳，按电控器上所标输入（220V），输出（电振机）位置，将电源与负载接好，4-20mA连接。

2、打开电源开关键，工作指示灯亮，表示电源已接通。

3、根据需要进行手控或联机。

三、注意事项：

1、通态浪涌电流Itsm在使用期内，浪涌次数有一定，因此，一般不要人为的对负载短路。

2、电控器周围介质温度不超过-20℃—＋40℃的范围。

3、周围介质温度为25℃时相对湿度不大于85 。

4、电控器应放置于振动幅度小，没有严重腐蚀性气体和影响电气绝缘性能的环境中。

四、主要性能指标

1、 电流控制方式: 4~20 mA。

2. 电压控制方式: 0~5VDC。

3、电源适用于正负220V 变化的。

4、导通电流: 50 mA

5. 通态压降 小于1 .5V

6. 断态漏电流: 小于10 mA

7. 导通时间 （50H Z ）： 1MS

8. 关断时间： 10MS

控制柜内使用

XKZ-100G3,20G3、200G3型电控箱，三相电源
