ZDHR-3电脑灰熔点测定仪 自动判断结果微机灰熔融性测定仪

微机灰熔点测定仪适用范围:

适用于测定各种煤和焦炭的灰熔融特性,微机控制升温速度，温升特性符合国标。微机屏幕自动显示灰锥图像，自动打印各熔融温度及形状。系统具有存盘及读盘功能，并可随时调出查看。超细热电偶设计，去除图像干扰。增加CCD摄像，试验过程的摄像机采集图像，清晰直观。

微机灰熔点测定仪性能特点:

1.由计算机控制，自动读温、控温、恒温，采用 CCD 摄像技术采集灰锥图形并存盘打印。

2.采用加热器件和保温材料，确保炉体长时间不损坏，并且升温快、控温准确、故障率低。

3.计算机从900度起拍摄照片，自动完成照片的存储、并随时可以调用查看等。

4.实验报告打印即可以打印出当前单个灰熔融性测试报告，也可以打印出全部测试图像报告。

5.软件支持 Windows 平台，稳定性好。

微机灰熔点测定仪技术参数:

1.高温炉: 卧式炉
2.加热元件： 硅碳管
3.加热电源： 220V 50HZ
4.加热电流: 30A
5.测温范围： 0~1600 ℃，分辨率 1 ℃
6.温度采集元件： 铂铑-铂热电偶
7.温度显示精度：≤0.2 (FS)
8.升温控制方式： 自动调节控制
9.报警提示：900℃以后每隔10分钟提醒一次，提醒观察灰锥形状。
10.升温速度：900℃前15-20℃/min;900～1500℃时 5±1℃/min
说明：由于高温炉的热惯性较大，为保证900℃后升温速度满足5±1℃/分钟的要求，从(890℃-900℃)这个阶段温升速度为(15～5)±1℃/分钟。
灰锥观察方式：摄像机自动摄取，计算机系统显示。
本仪器符合标准《煤灰熔融性的测定方法》所提示四点技术要求：
1、高温恒温带长约30mm。
2、能准确地控制升温速度（900℃以后为5℃±1℃/min），并在三小时候内加热到1500℃ 。
3、可用封碳法来控制炉内气氛为弱还原性，用空气于炉内流通的方法来控制为氧化性气氛。做弱还原性气氛用气密刚玉管：与炉膛中放置石墨 5-6g。用气疏刚玉管：与炉膛中放置石墨15-20g，石墨两侧放置无烟煤30-40g。它们的粒度、数量和放置部位视具体情况而定。
4、900℃以后炉内试样即清晰可见。

11.可人工识别7个和自动识别3个试样，并自动判断抓取原型温度，软化温度，半球温度，流动温度，同时抓取该温度对应的实时图像，并可将灰锥结果图像及相应温度值储存打印。
12.外形尺寸： 900mm×380mm×470mm（长×宽×高）
13.整机重量： 45kg

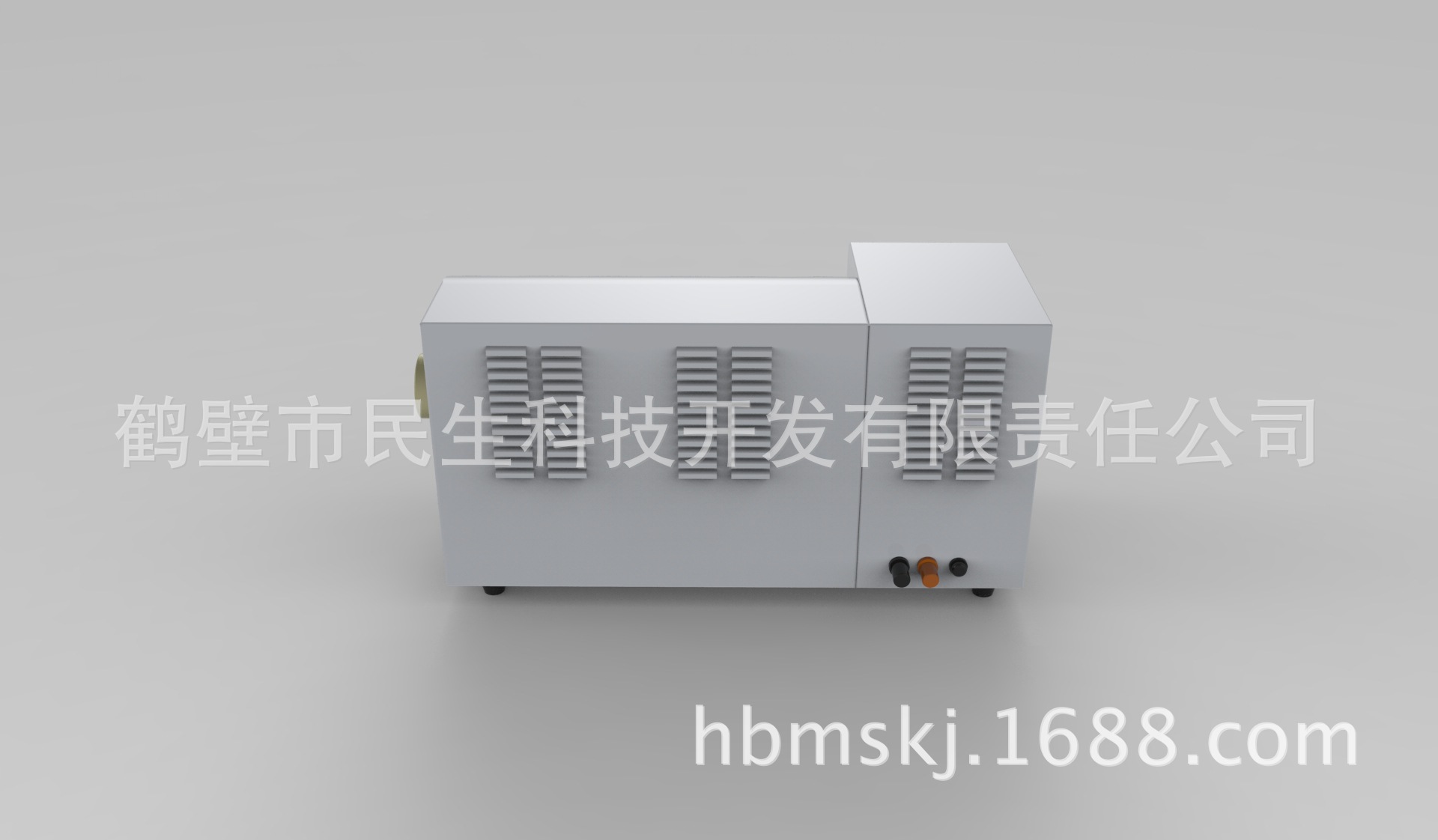

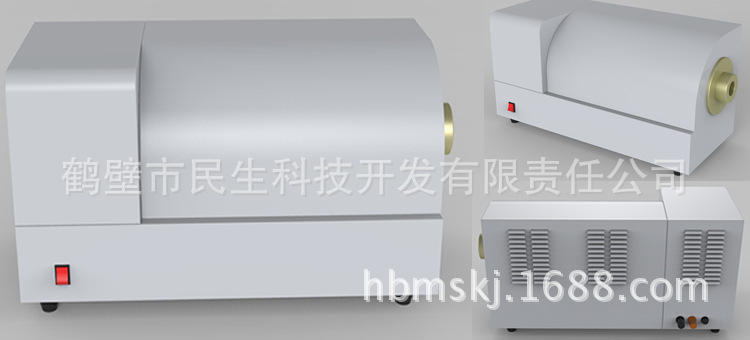

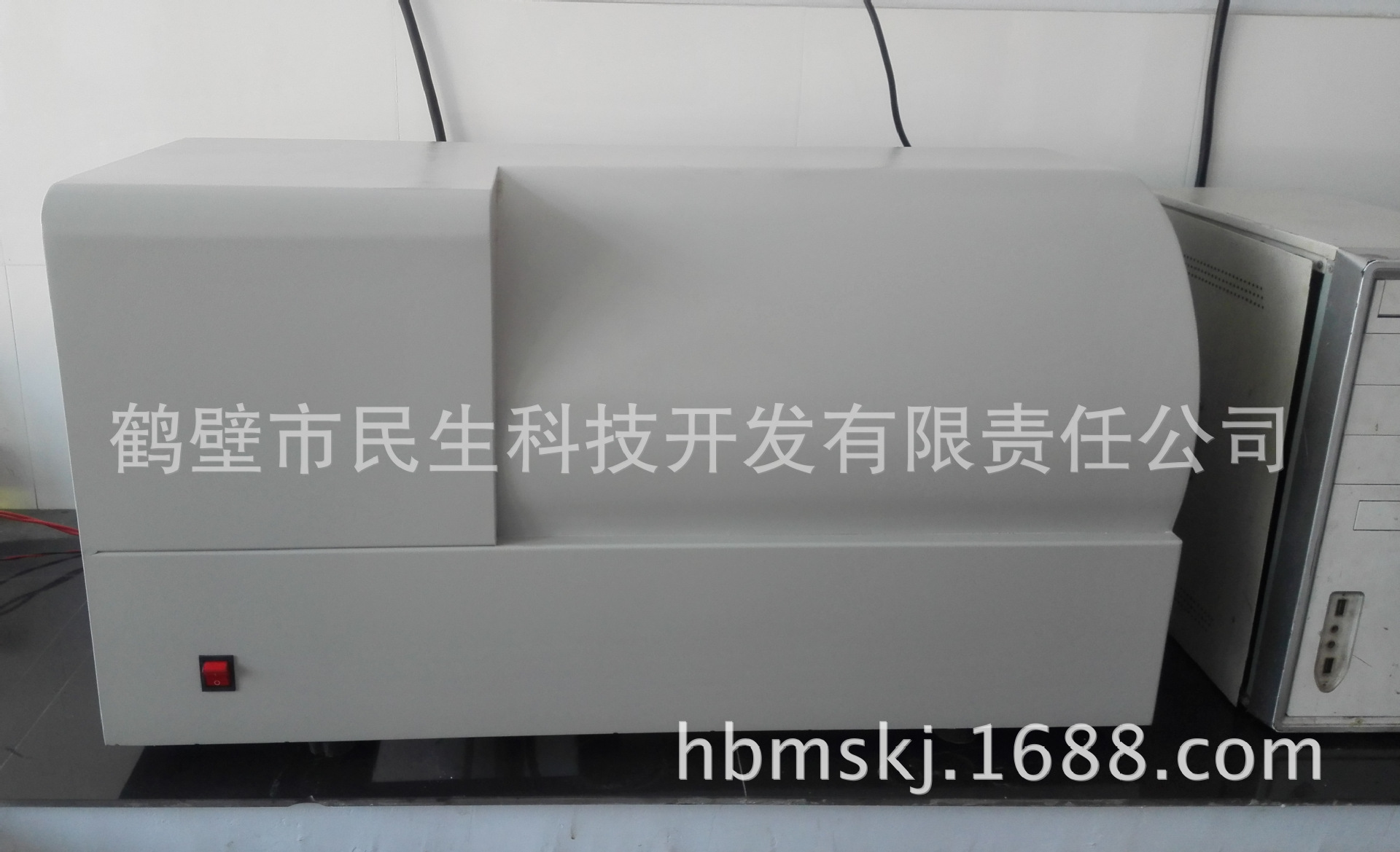

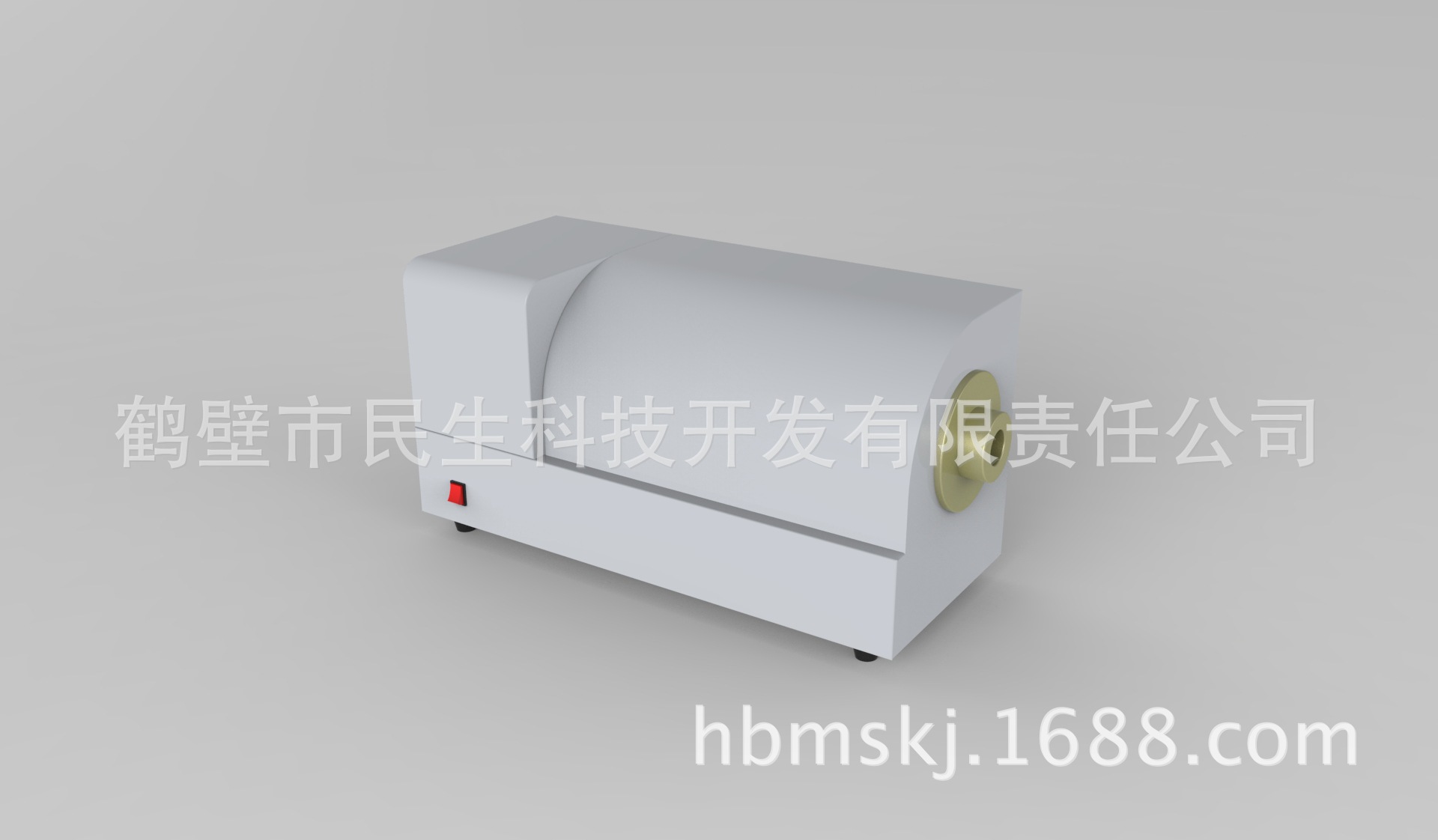

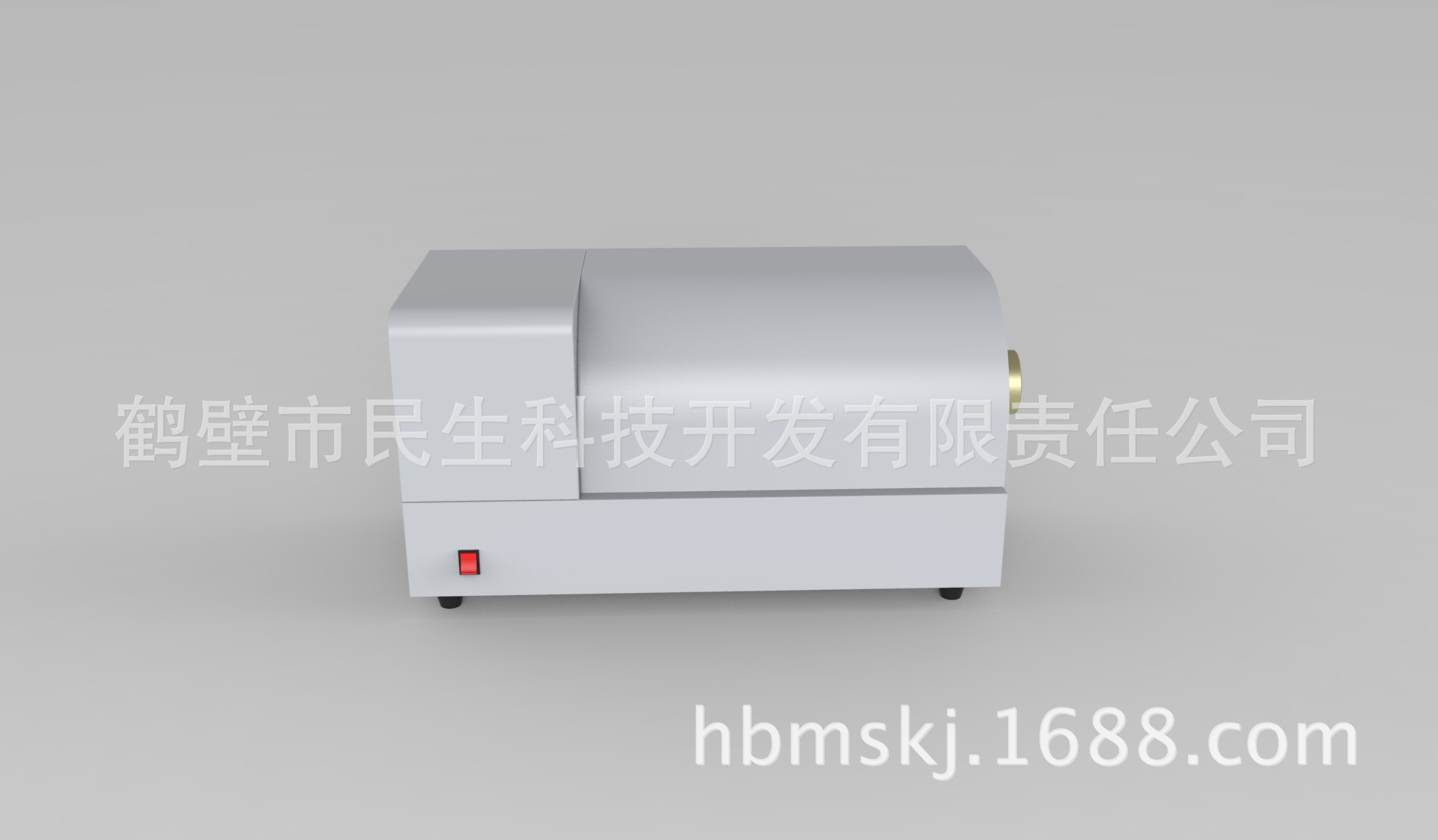

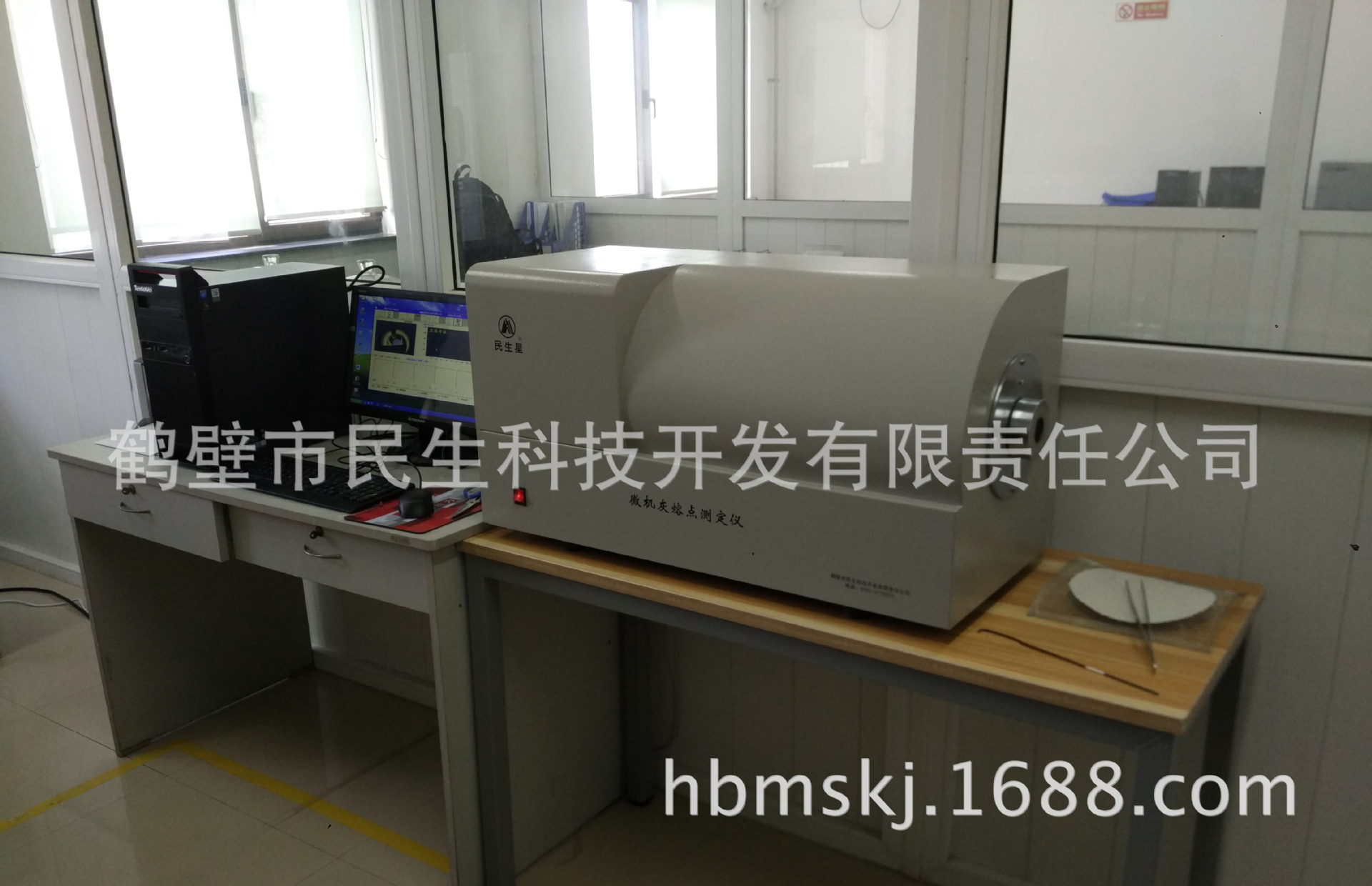

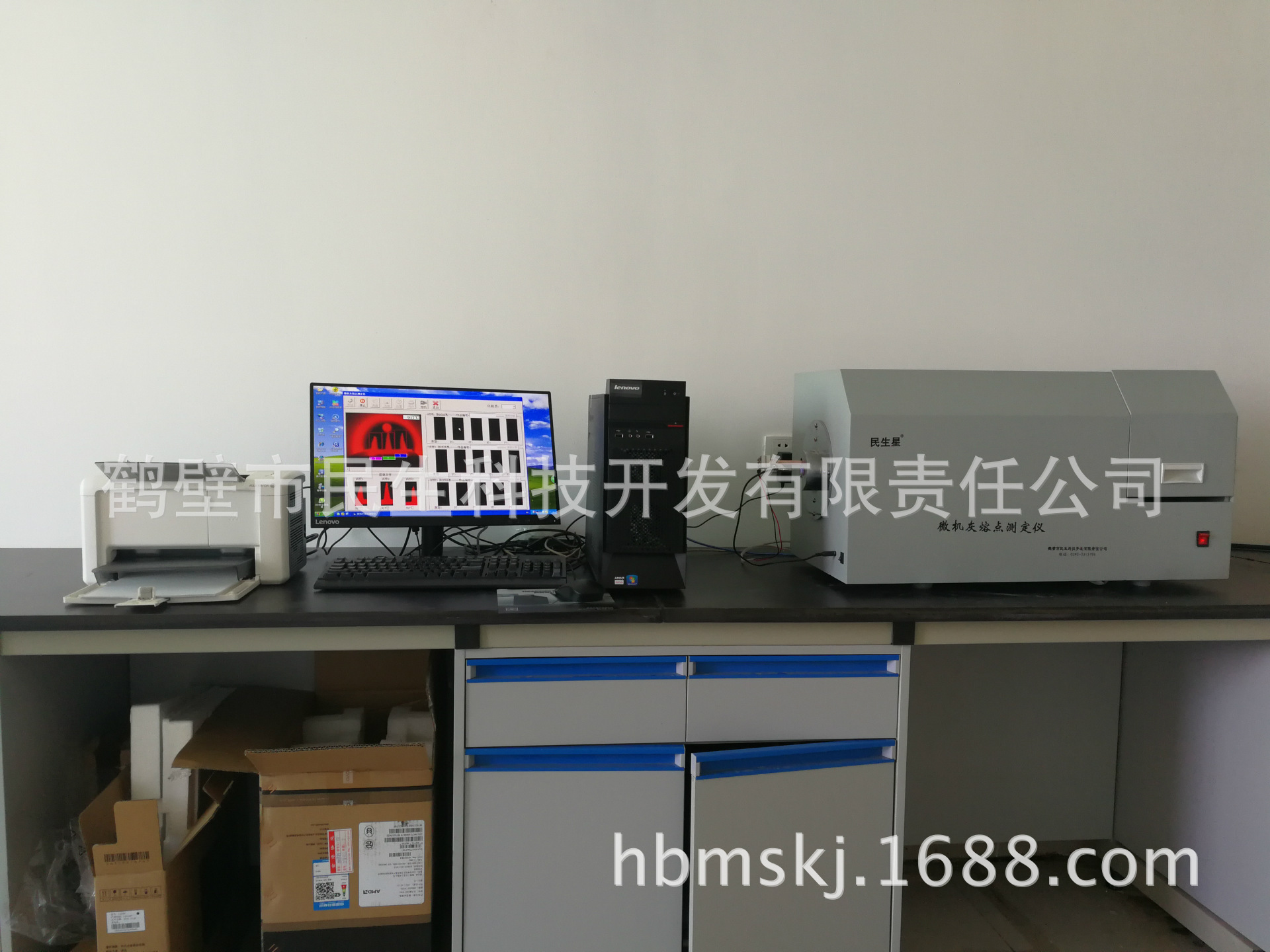

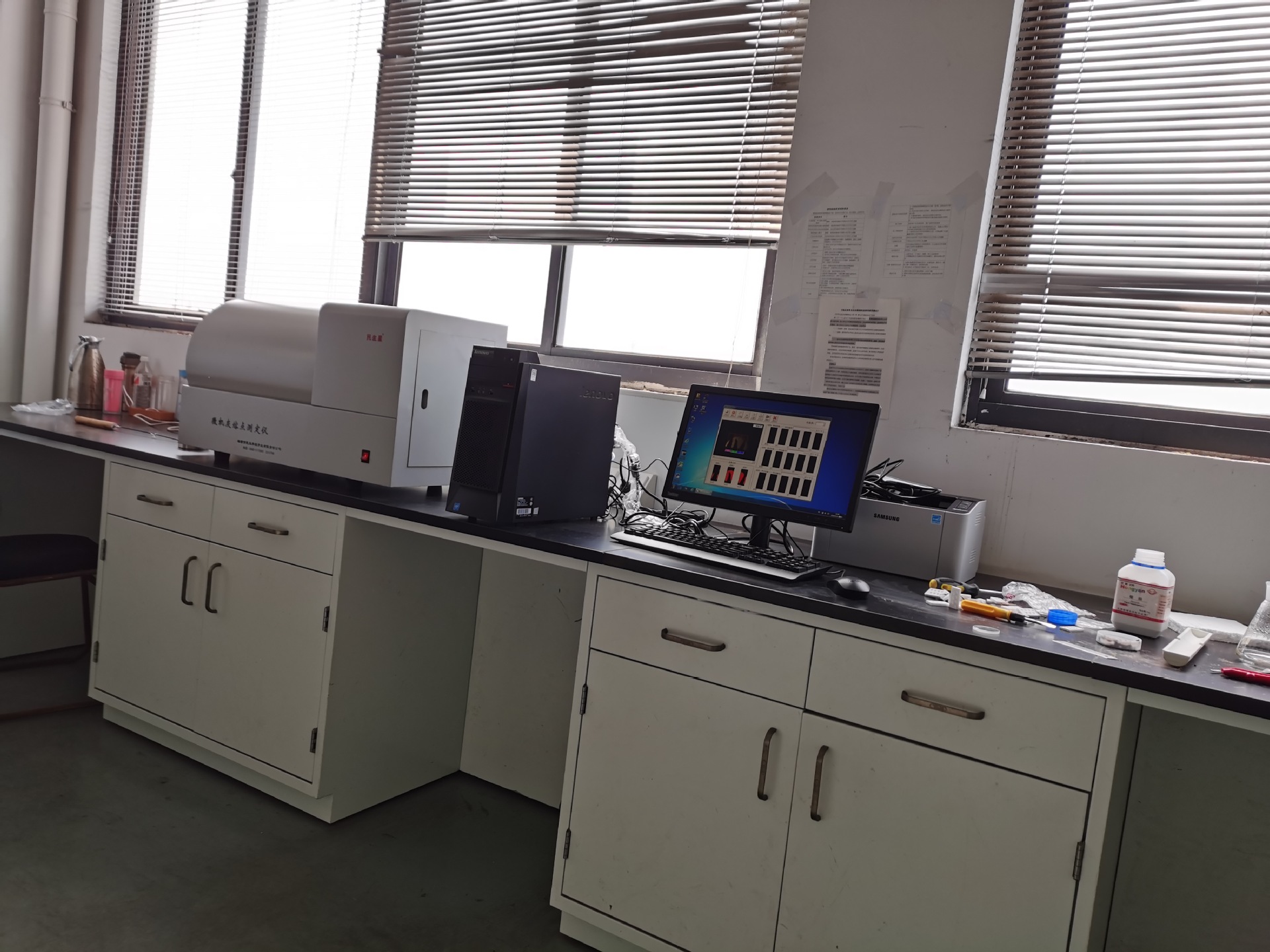

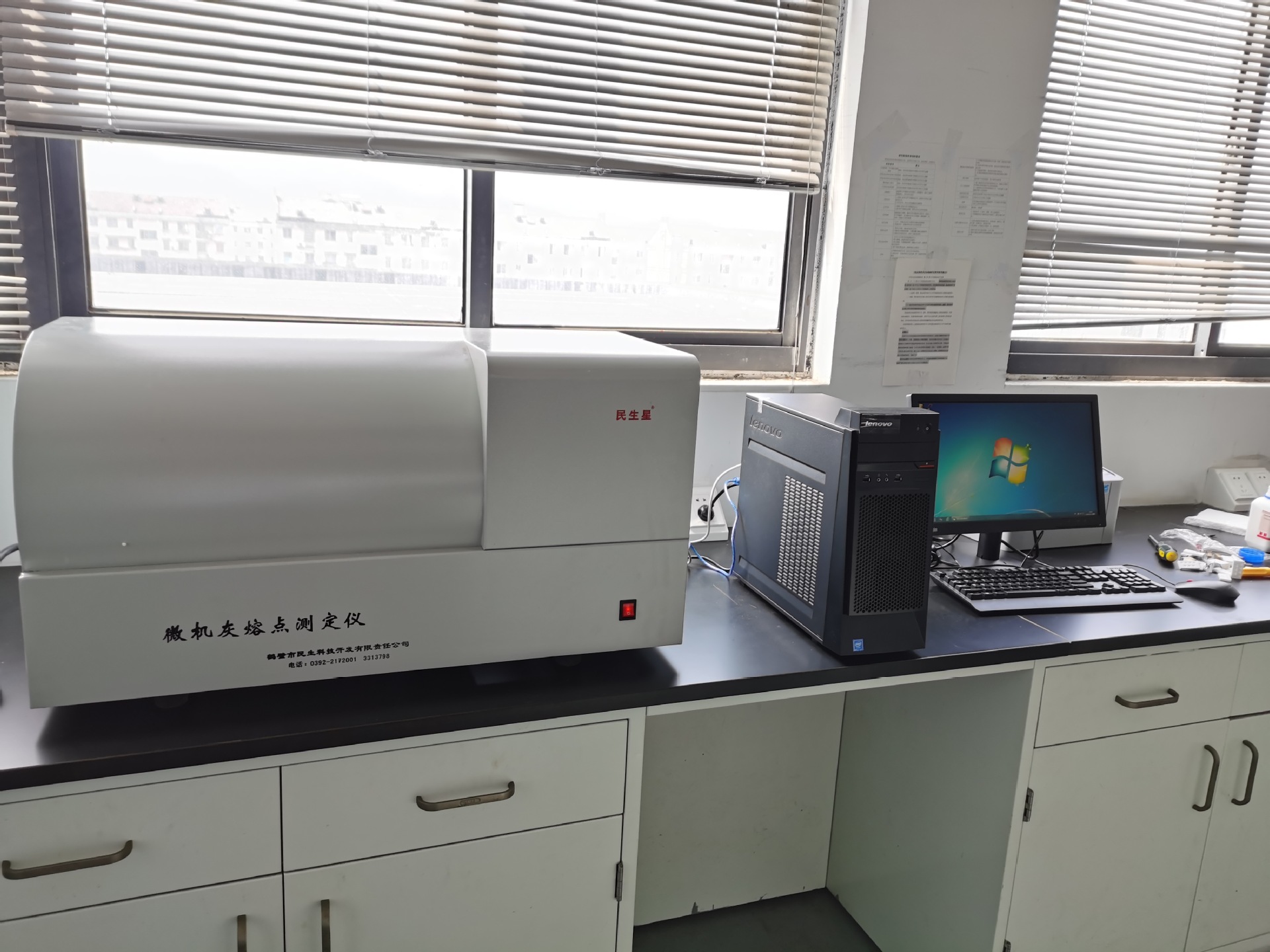

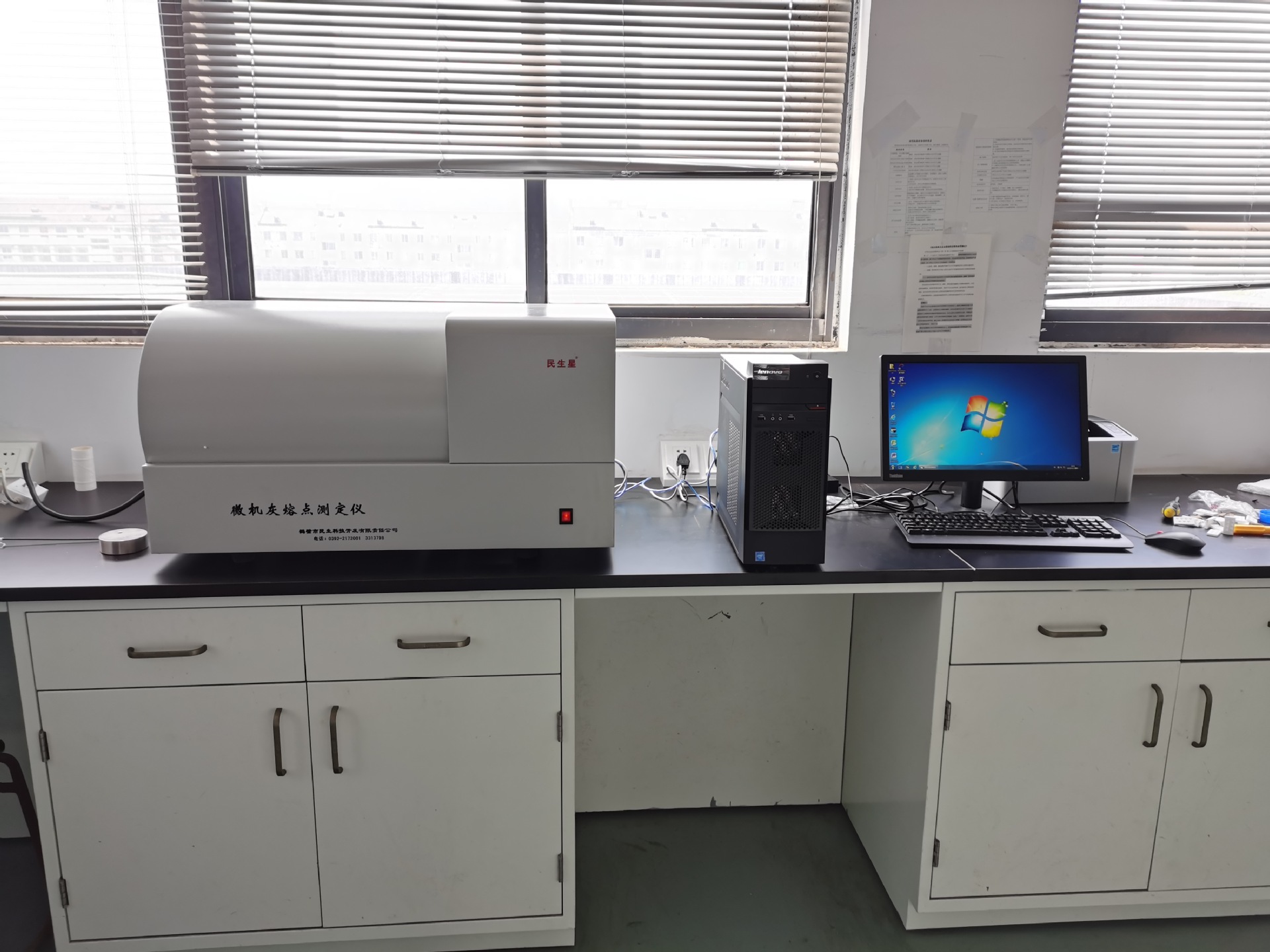

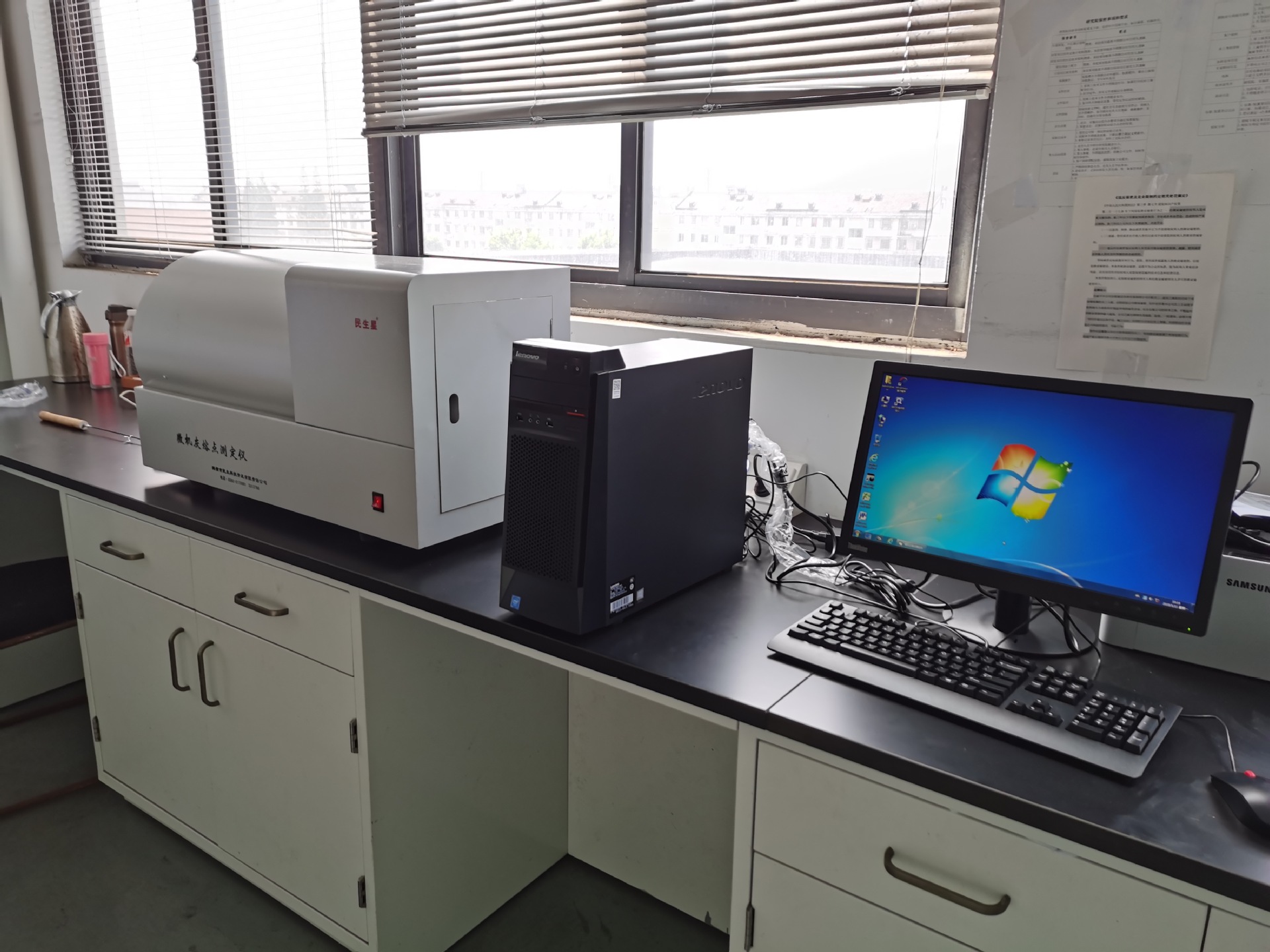

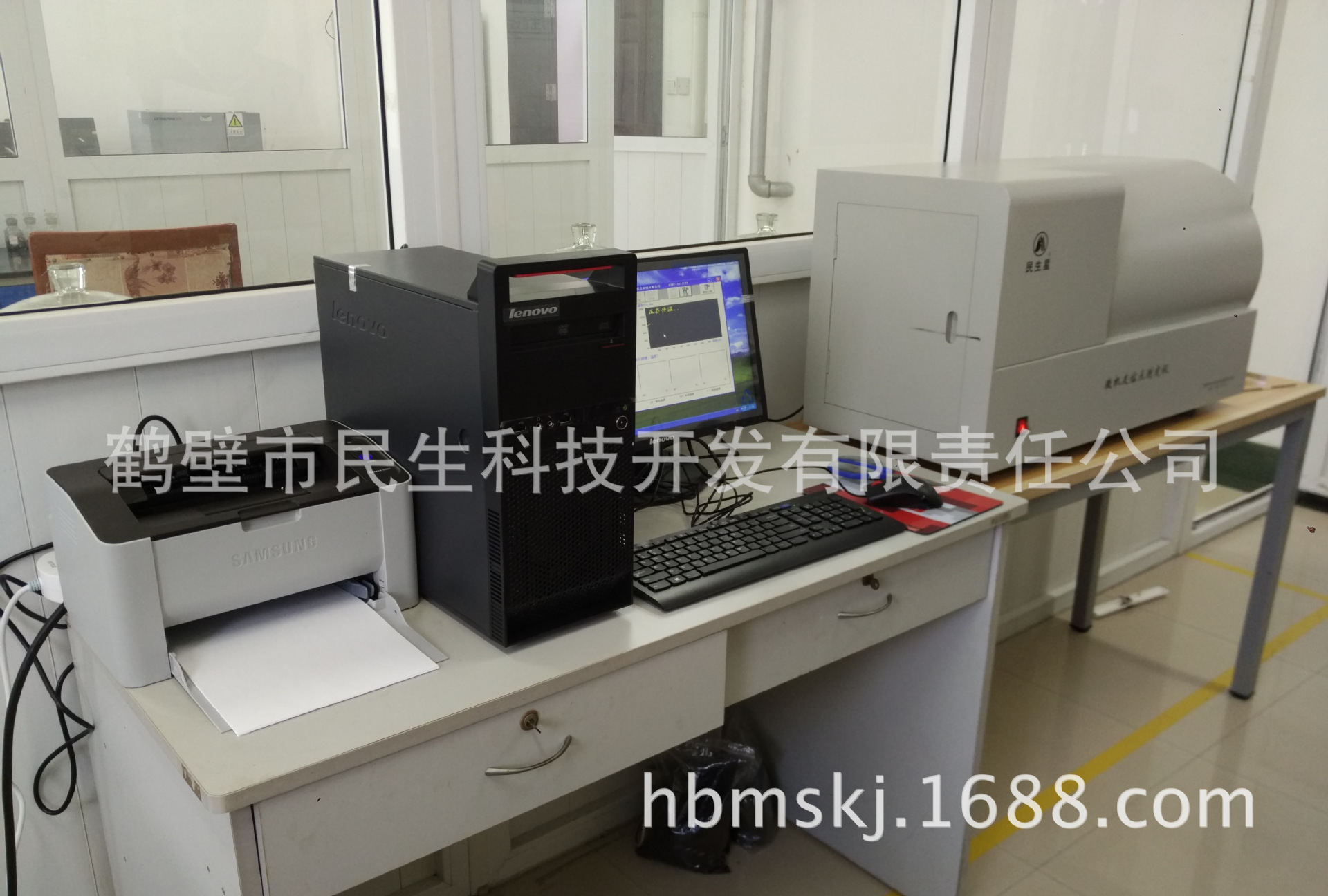

微机灰熔点测定仪仪器结构:

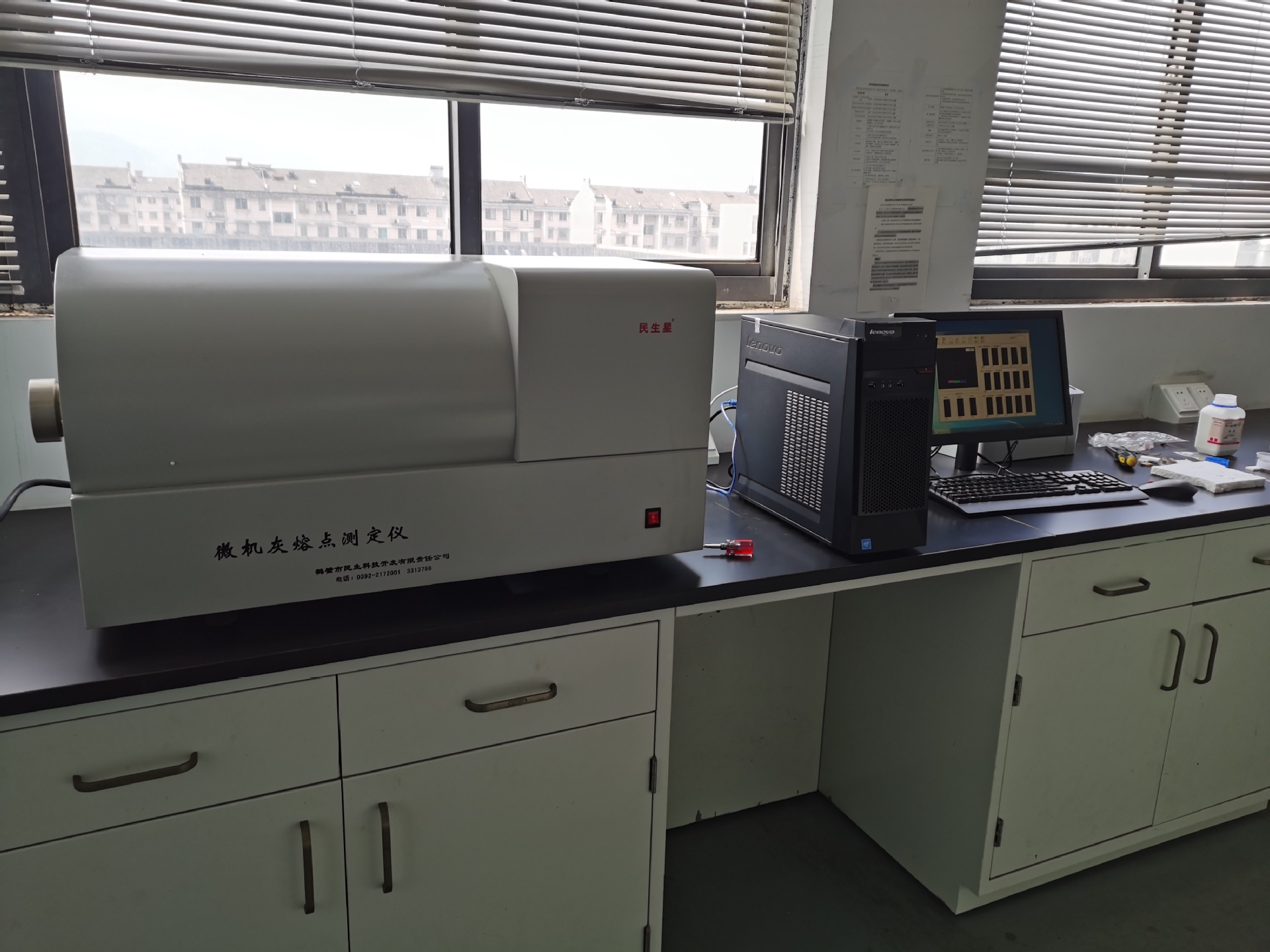

1 、本仪器由计算机、控制箱、高温炉组成。

2 、主机内装有摄像机、控温元件及单片微机系统。

3 、高温炉为卧式炉，加热元件为硅碳管。

微机灰熔点测定仪仪器的使用:

1 、高温带测定。仪器安装好后，须测量其高温带，以选择试样放置部位。

2 、试样放置于灰锥托板上。

灰锥托板放置于刚玉舟之槽中。然后在刚玉舟里放置控制气氛用的物质，如木炭、无烟煤、石墨等。

3 、炉内气氛控制。

（ 1 ） 弱还原性气氛

本仪器之高温炉膛有两种：气密的刚玉管和气疏的刚玉管（通常仪器配套的是气疏的刚玉管）

（ 2 ）氧化性气氛

炉内不放含碳物质，并使空气自由流通。

微机灰熔点测定仪实验步骤：

用鼠标单击“开始”按钮。屏幕出现“开始”选单。单击“开始”选单上“程序”下的“微机灰熔点”或双击桌面上的“微机灰熔点”快捷图标，即开始运行灰熔融性测定程序，屏幕显示主画面。

微机灰熔点测定仪日常实验:

1 、打开计算机电源，运行灰熔点测定仪程序。

2 、合上加热电源刀闸，打开仪器控制箱电源。

3 、将载有木炭和灰锥的样舟推到探头下方，灰锥靠近探头的顶端。

4 、用鼠标单击启动开始升温。

5 、 200 ℃ 左右盖好前石英盖。

6 、 800 ℃ 左右调节摄像头光圈及位置，使屏幕刚好看清灰锥。

7 、等待实验结束后，挑选合适的图形存入对应温度点。

8 、关闭计算机，关闭加热电源。

微机灰熔点测定仪注意事项 :

1 、灰熔点测定仪炉体的电源应在开始实验时再打开，做完实验后应及时关闭，以免对炉体加热元件造成损坏。

2 、计算机的屏幕保护程序请关闭。

3 、计算机的显示器电源管理请关闭。

4 、仪器须有良好接地。

5 、电源进线的火线和零线不要接反，否则在高温区会影响热电偶。

6 、供电系统应用 30A 规格以上器件。

7 、仪器应放在干燥、通风的地方，不能在炉内处理水分较高的物质。

8 、仪器背面有 220V 接线柱，请勿触摸。仪器移动时，须先切断电源，并且使炉温冷室温。
