6G 数字程控衰减器 30DB 步进0.25DB OLED显示 CNC外壳 射频

   数字式衰减器可在不中断电路的情况下以0.25dB步 进形式调节电路的信号电平，也可以作为仪器设备的机内衰减器，用于调测试系统中的功率电平，具有体积小、精度高、稳定可靠等特点，采用OLED显示衰减量，可以通过上位机控制衰减量。

 量，CNC铝合金外壳。

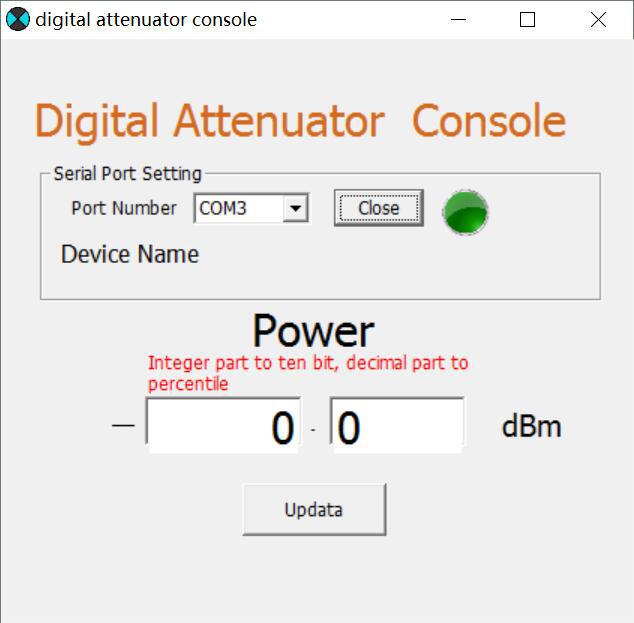

链接：https://pan.baidu.com/s/1c2SCd7y 密码：glbt    数控衰减器上位机控制软件  百度云直接下载（老版本）

 一、技术指标：

 1、工作频率:LF-6GHz

 2、衰减调节范围：0-31.75dB

3、衰减步进：0.25（dB）

 4、插入损耗：≤1.5dB（高频端插损会大一点）

5、驻波比：≤1.4

6.衰减精度:±0.25dB Max

7.额定功率：≤1W

8．连接器形式：SMA（母头，外螺内孔）

9.温度范围：-10℃～+50℃（运行）

-40℃～+70℃（未运行）

10.外形尺寸：55X40X16.5mm(不含SMA接口突出部分，SMA突出部分9mm)

 11.重量：57g

 12.输入输出阻抗：50欧姆

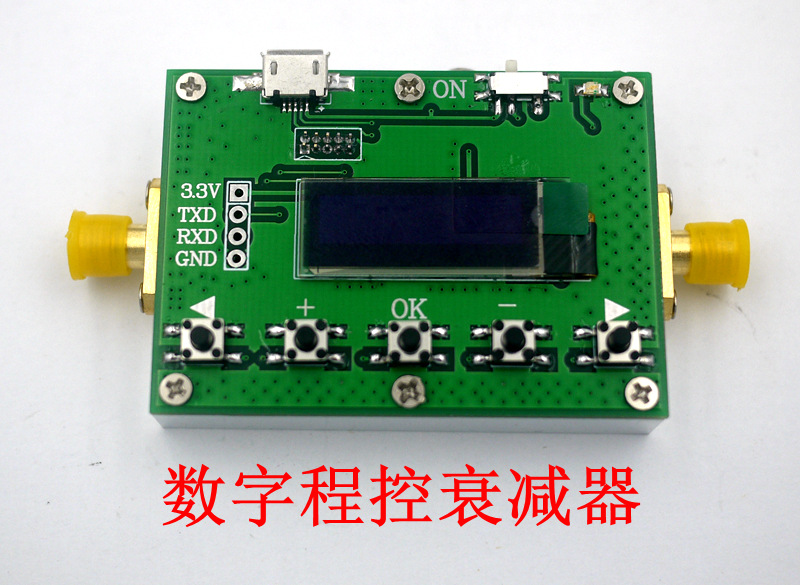

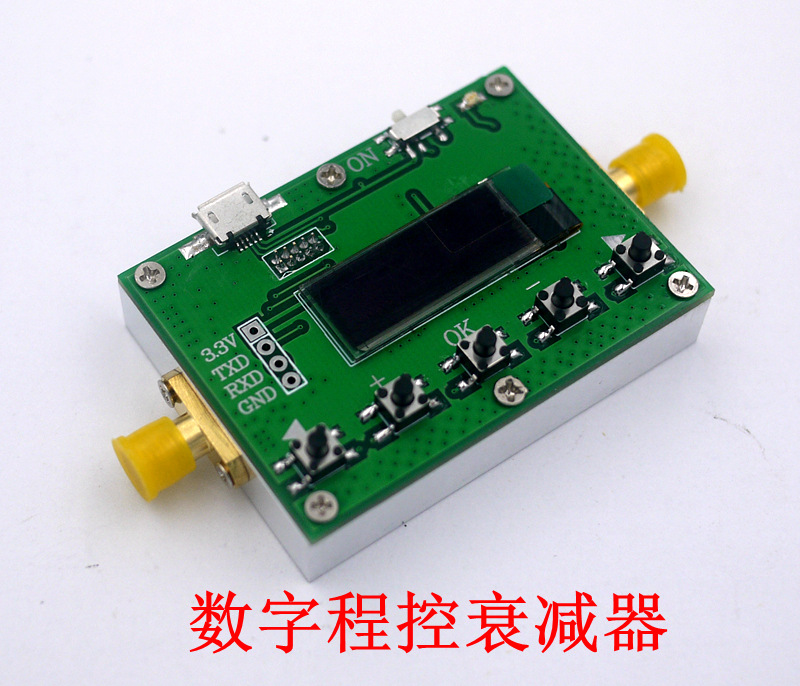

二、实物图：

三、实测结果：

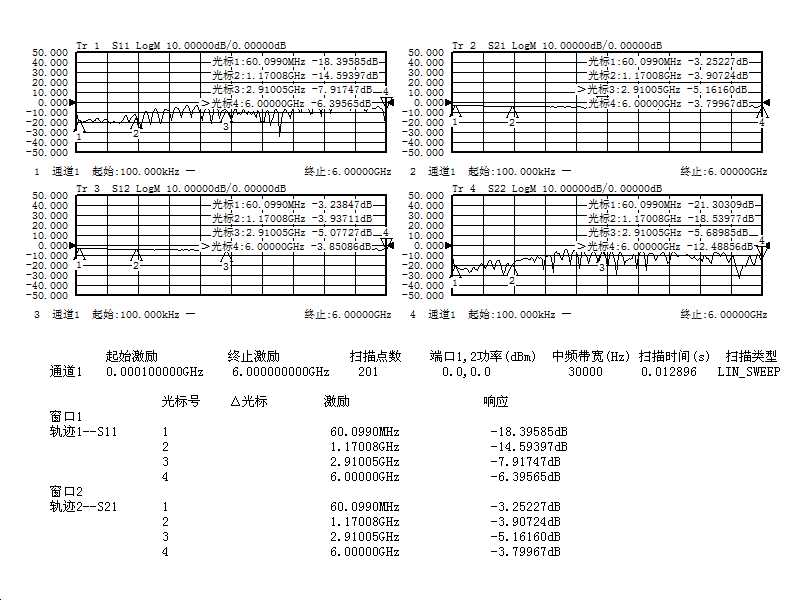

1、衰减量设置成1DB时的S参数

2、衰减量设置成2DB时的S参数

3、衰减量设置成5DB时的S参数

4、衰减量设置成10DB时的S参数

5、衰减量设置成15DB时的S参数

6、衰减量设置成20DB时的S参数

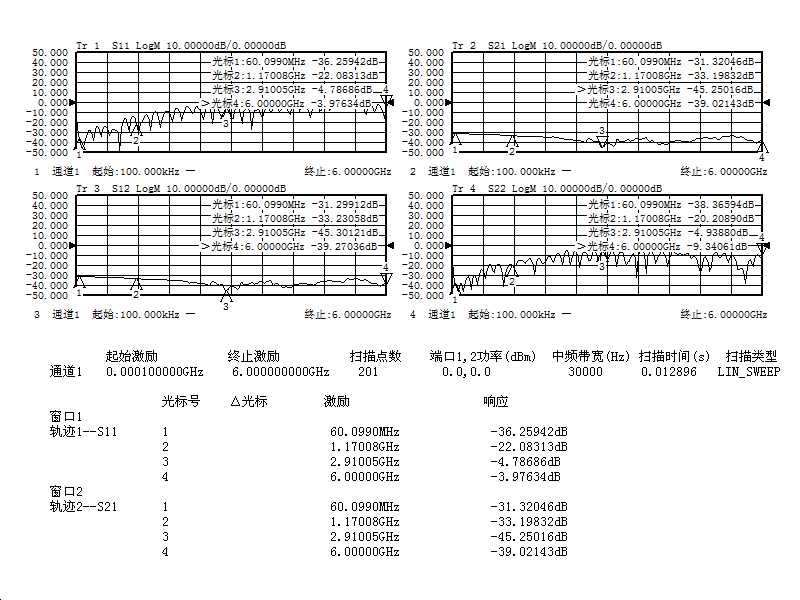

7、衰减量设置成25DB时的S参数

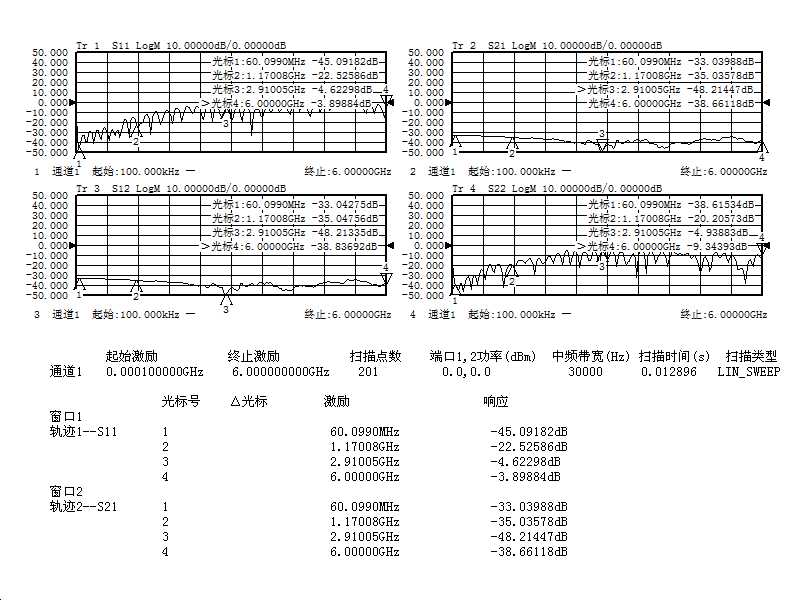

8、衰减量设置成30DB时的S参数

9、衰减量设置成31.75DB时的S参数

 3、串口通信协议分析

数控衰减器ATT-6000协议总体结构采用命令行方式，通信波特率为115200bps，由PC发出命令，本机解析执行，然后把结果返回给PC机，命令仅限于小写字母a~z，数字0~9，每个命令的结尾符号为换行符（十六进制表示为“0x0a”或者’/n’）

通信命令包含三类命令：w命令

wv0命令：设定输出衰减量

格式为：wv0xxxx + 0x0a，共8字节；

其中“xxxx”为4个数字代表的衰减量值，比如：

wv01150n：表明写入衰减量为：11.5DB(衰减量最大为：0-3175，步进为25)

换算成16进制：就是0X77 0X76 0X30 0X31 0X31 0X35 0X30 0X0a

2019年后的版本带返回值：“okrn“  接收到正确数据后返回的文本格式值
