德国进口 burkert 8228 替代8226宝德 电导率计

BURKERT 宝得 电导率传感器8226 （已停产）适用于恶劣的、要求较高的电导率应用环境
• 成熟的结构设计，适用于苛刻的化学品
• PEEK 适合于 CIP 应用

BURKERT 宝得 感应电导率变送器，带可编程的输出信号。4-20 mA 模拟量输
出信号与电导率成正比。可以配置两个 3A 继电器输出。测量范围
极广。标准供货为 PVDF 探头，可选适合于要求苛刻的 CIP 应用的
PEEK 探头。

技术参数
测量范围100 μS/cm ... 2 S/cm
测量误差± 读数的 2%
温度补偿内置传感器自动温度补偿
接头材质黄铜, 不锈钢, PP, PVC, PVDF
外壳材质PC+20% 玻璃纤维 (PVDF 传感器);
PPA 玻璃纤维加强 (PP 传感器)
插入式探头PVDF 或 PP + PEEK
O 形圈FKM 或EPDM
最高介质温度-15 ºC - +120 ºC (与接头材质有关)
最高介质压力PN6 bar (也取决于接头材质 / 温度)
环境温度0 ºC – +60 ºC
贮存温度 0 ºC – +60 ºC
防护等级IP65
电源 12...30 V DC 或 115 V AC
电气保护直流极性反向和峰值保护
输出信号4 ... 20 mA
输出负载< 1000 Ω at 30 V
< 800 Ω at 24 V
< 450 Ω at 15 V
< 330 Ω at 12 V

BURKERT 宝得 电导率变送器 选项
• 继电器 输出: 2 继电器, 3 A / 230 V
• PEEK 探头，适用于要求苛刻的 CIP 应用
• 不锈钢接头材质测试报告
• 1/2”导管适配器套件 (551 782)
• 2509 型电缆插头，带 1/2”导管 (162 673)

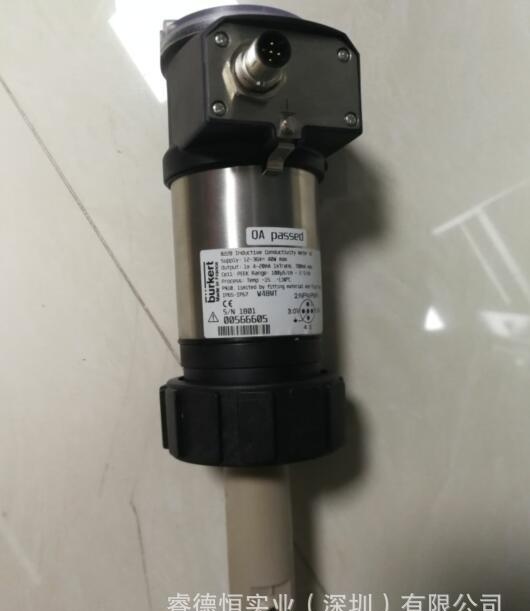

Bürkert’s analytical meter Type 8228 is
designed for measuring the conductivity in
industrial and water treatment applications (i.e.
aggressive fluids, CIP, ...).

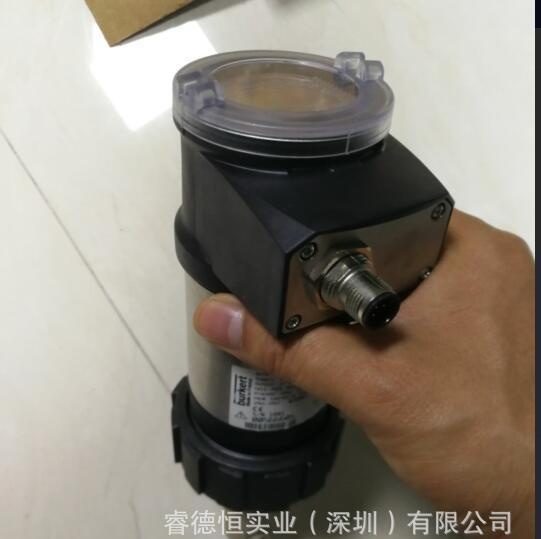

The conductivity meter consists of a sensor,
plugged-in and pined to an enclosure with
cover, containing the transmitter module and
a removable display. The sensor component
consists of a pair of magnetic coils in a PP,
PVDF or PEEK holder. The cell constant is an
average value over the whole measuring range.
It can be re-adjusted depending on application.
The integrated temperature probe (without direct
contact to the fluid) for automatic compensation is
a standard feature in the conductivity sensor
holder.
The conductivity meter can operate independent
of the display but it will be required for
programming the device (i.e. selection of sensor cell
constant, language, measuring range, engineering units,
calibration...) and also for visualizing continuously
the measured and processed data.
The device Type 8228 is available:
- with two fully configurable outputs: one transistor
and one 3-wire 4... 20 mA current outputs
- with four fully configurable outputs: two transistor
and two 3-wire 4... 20 mA current outputs.
The electronics of Type 8228 converts the
measured signal, displays different values in
different physical units (if display mounted) and
computes the output signals, which are provided
via one or two M12 fixed connectors.

电导率--测量原理

电导率用于测量溶液传到电流的能力。对于金属而言，电导率有电子给出。而在液体中，离子的数量（如金属或盐离子）直接影响到电导率。例子浓度越高，电导率也越高。电导率主要采用两种测量原理：导电原理（8225）和感应原理（8226）.其共性是测量设备都在两个电极之间产生交流电压。根据电导率的大小，感应出与电导率成正比的电流。所加电压产生的电流大小由介质电阻而决定（欧姆定律）。另一个影响测量值的因素是测量电池的电池常数。电池常数通过两个电极之间的距离L和测量面积A来表示电极的外形尺寸：电池常数K=L/A。根据该一直的电池常数K和测量所产生的电流来计算溶液的电导率。

导电式电导率测量--2电极测量电池（8225已停产）

可采用两电极或四电极电池来测量电导率。电极与介质直接接触。在传统的两电极电池中，将交流电流加到两个电极之间并测量这两个电极之间的电压。为了覆盖较宽的电导率测量范围，需要采用具有不同电池常数的测量电极。电导率越小，电池常数也越小。可以通过选择不同的电池常数来测量从超纯水到浓缩液的电导率。具有电池常数K=1、K=0.1和K=0.01的测量电池。内置的PT1000温度传感器用于温度补偿。

四点式电导率测量---4电极测量电池（8221）

 4电极测量电池中，将电流加到两个相对的电极（电流电极）上，同时保持另两个电极（电位电极）之间的电位差不变。由于进行该电压测量时其电流可忽略不计，因此两个电位电极未被极化。

由于无极化效应，因此该传感器可用一个电池常数测量很大的电导率范围(0.1μ  S-200mS)。

感应式电导率测量（8226/8228）

感应电导率电池包括两个线圈：初级线圈和次级线圈。这两个线圈集成于一个探头状壳体内。探头两端有个穿孔。两个悬泉就位于此内。介质绕着探头流动，同时也通过该穿孔。在初级线圈上加正弦AC电压，即在介质中产生一个电流场（由于介质的电导率）。该电流场在次级线圈中产生一个电压。通过测量该电压和一直的电池常数，即可确定介质的电导率。探头端部还集成了一个用于温度补偿的温度传感器，以获得较高的测量精度和可靠的4-20MA输出信号。该测量方法适用于非常复杂的介质。由于测量元件与介质隔离，当用于这些介质时只需确保探头壳体具有足够的化学阻抗即可。由于测量电极的测量方位很广，不需采用不同的电池常数。但是，当介质电导率低于一定值时，该电导率仪无测量值，所以不适用于很纯的介质。

测量范围100μS-200mS。
