气动气管快速接头快插接头螺纹弯头PL8-02 /4-M5/6-01/10-03 气缸

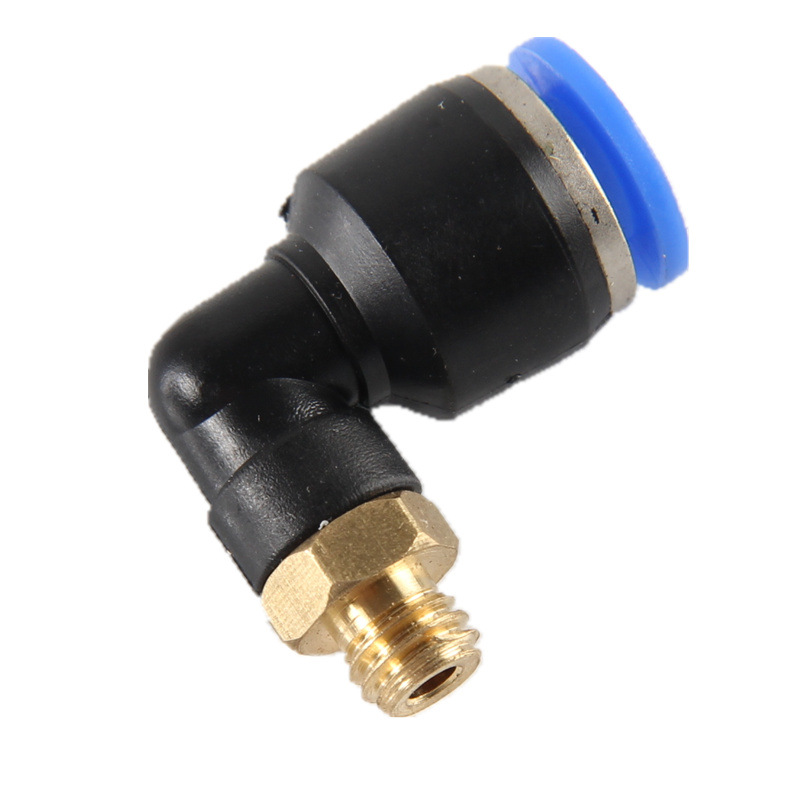

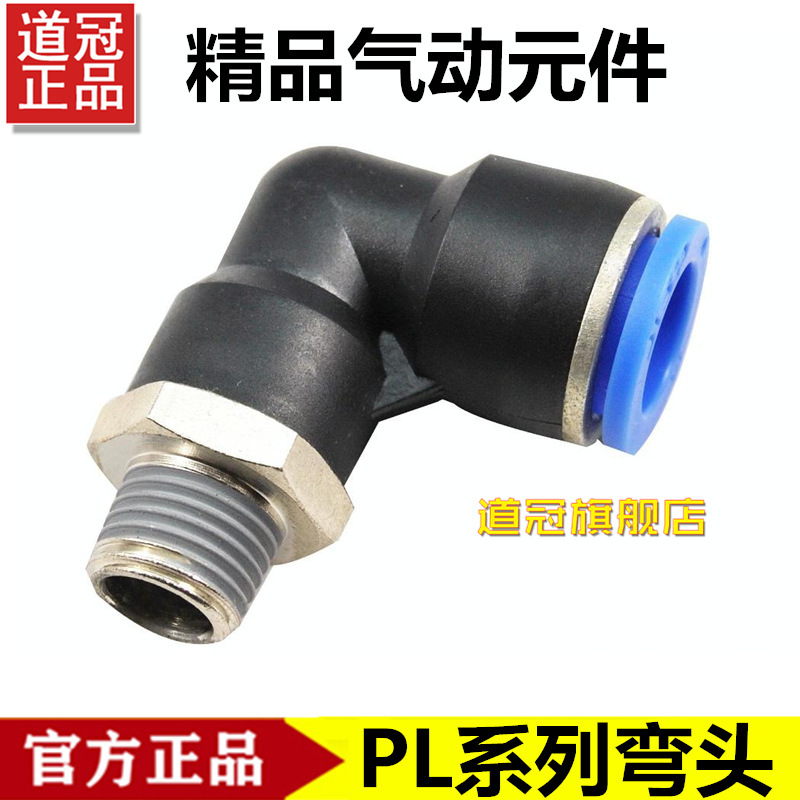

【产品名称】：螺纹直角弯头

【规格型号】：PL8-02 （其他型号可选）

【接管口径】：8MM

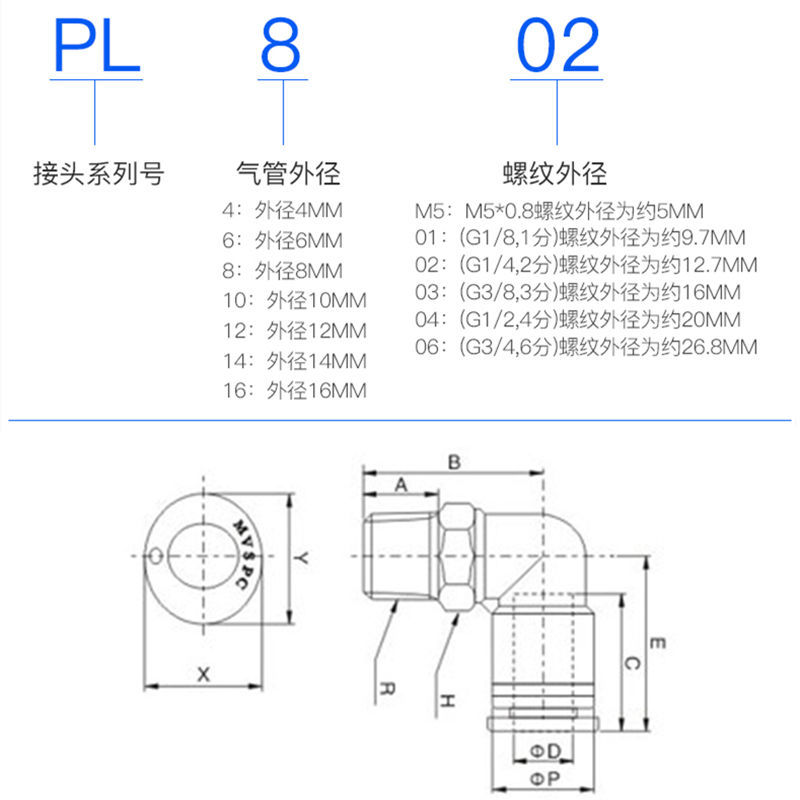

【选型说明】：PL代表螺纹直角弯头，8代表插8MM气管,

   02代表英制2分

【螺牙说明】：

英制螺纹单位是：
1/8（1分/DN4）螺纹外径约10mm
1/4（2分/DN8）螺纹外径约13mm
3/8（3分/DN10）螺纹外径约16mm
1/2（4分/DN15）螺纹外径约20mm

PL4-M5   接管管径：4mm       螺牙：M5
PL4-01，接管管径：4mm       螺牙：1分  1/8
PL4-02，接管管径：4mm       螺牙：2分  1/4
PL4-03，接管管径：4mm 螺牙：3分  3/8
PL6-M5，接管管径：6mm       螺牙：M5
PL6-01，接管管径：6mm 螺牙：1分 1/8
PL6-02，接管管径：6mm 螺牙：2分 1/4
PL6-03，接管管径：6mm       螺牙：3分  3/8
PL6-04，接管管径：8mm       螺牙：4分  1/2
PL8-01，接管管径：8mm       螺牙：1分  1/8
PL8-02，接管管径：8mm       螺牙：2分  1/4
PL8-03，接管管径：8mm       螺牙：3分  3/8
PL8-04，接管管径：8mm       螺牙：4分  1/2
PL10-01，接管管径：10mm   螺牙：1分  1/8
PL10-02，接管管径：10mm    螺牙：2分 1/4
PL10-03，接管管径：10mm    螺牙：3分 3/8
PL10-04，接管管径：10mm    螺牙：4分 1/2
PL12-01，接管管径：12mm    螺牙：1分 1/8
PL12-02，接管管径：12mm    螺牙：2分 1/4
PL12-03，接管管径：12mm    螺牙：3分 3/8
PL12-04，接管管径：12mm    螺牙：4分 1/2
PL16-03，接管管径：16mm    螺牙：3分 3/8
PL16-04，接管管径：16mm    螺牙：4分 1/2
