反射率/透射率积分球

宜测量内容：

• 材料反射率和透射率
• 不透明物体的反射率
• 混浊样品的透过率
• 颜色特性
• 反射系统设计
• 红外反射
• 反射率与角度的关系

Labsphere的反射率/透射率测量积分球可用于各种媒介的反射率和透射率测量。可提供两种积分球涂层：Spectraflect，在300-2400nm防范围具有高反射率；Infragold，设计工作在0.7um-20um。 RT积分球有5个1inch开口可容纳样品和9°反射光束的结构。在球的顶部有一个0.5inch探测器口。镜面光束光阱用于去除镜面反射束的方法。RTC积分球则在积分球内增加了一个中心安装的样品架，用户可以针对一定角度测量反射率和透射率。探测器端口在底部。 RT积分球可以测量镜面反射9°/h结构和排除镜面反射9°/d结构。RTC结构除了以上功能外还可以测量可变角度入射情况下的反射率。
积分球的开口处采用刀刃形式有助于收集宽角度散射，阻挡效应可以最小化，允许探测器限度地看到球表面。探测口位于球的顶部和底部，并被挡板遮挡防止样品和参考口光束的直接照射。
RT--060-SF和RT-060-IG反射率透射率积分球
Labsphere 的 RT-060-XX 积分球具有五个1英寸直径的口来容纳样品和9°双光束结构中参考光束，同样包括用于9°单光束结构测量中的端口盖。与积分球一起的两个1英寸样品架用于安装样品和放射率透射率标准板。积分球顶部具有0.5英寸的探测口，探测罩限制探测视场范围。还包括一镜面光阱去除镜面反射光束。
积分球适合于镜面测量，包括非镜面反射测量，前散射和背散射测量，以及混浊或散射样品的透射率的测量。积分球的开口处采用刀刃形式有助于收集宽角度散射，阻挡效应可以最小化，允许有效的积分。为了保证高积分球效率，总开口面积应小于积分球表面积的5%。每个积分球拥有一个支架配件，由支杆底座和1/4-20支架组成，这样积分球的高度可以方便调节。

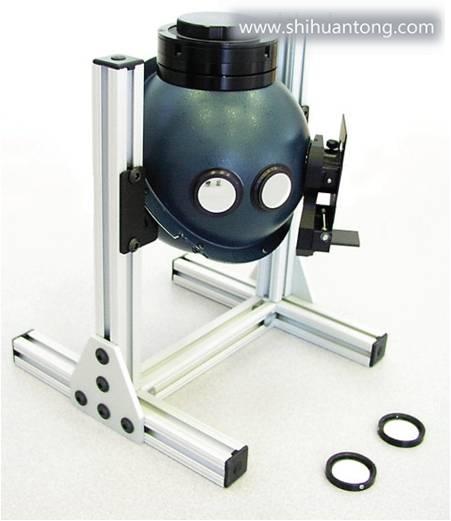

RTc-060-SF 和 RTc-060-IG 具有中心支架的反射率透射率积分球
增加了中心样品架，Labsphere RTc-060-XX 用户能够测量反射率与辐射入射角度的关系，一些情况下，还能测透射率与辐射入射角度的关系。
RTC-060-IG 积分球具有5个开口来容纳样品和参考光束:三个1英寸直径的口，两个1.25英寸直径的口。中心样品台安装在积分球的顶部，0.5英寸探测口在积分球底部。探测罩限制探测视场范围。RTC 系列积分球配件包括四个样品架:一个中心样品架，两个1.25英寸直径样品架和一个1英寸用于进一步灵活备用。中心样品架允许各种样品反射率与入射角度变化的测量。积分球包括颚式中心样品架，同时夹式和槽式中心样品架可供选择。颚式可以夹住1英寸*2英寸，最厚达0.38英寸的样品。夹式中心样品架设计用于薄膜或硬度不能承受颚式样品架的样品。夹式中心样品架可以夹住样品尺寸为1.50” x 2” x 0.125”的样品。槽式样品架为12.5平方毫米容器，可以承装液体和粉末，用于测试吸收和散射特性。

系统指标

可选配件

• KI-120, Kohler Illuminator套件 AS-02509-100
• 反射率可选择的标准反射板 个人选择
• SC 6000 辐射度计/光度计 系统控制 AS-02702-000
• Labsphere 探测器配件 个人选择
• CSMH-RTC-CLIP-SF, 夹式中心样品架 AS-02759-000
• CSMH-RTC-CUV-SF, 槽式中心样品架 AS-02728-000
• PA-100-74S, 连接积分球与OOI 74系列的准直镜头适配器 AS-02764-000
