Protemics – 太赫兹近场探针
TeraSpike是新一代的微探针，用于太赫兹频率范围内电场的光电导检测。基于客户的反馈和不断增长的应用驱动的需求，我们对近场探针进行了*的重新设计并且开发成功。新的探针是一款多用途表面近场电场探测器，适用于太赫兹波长范围内，具有的性能，可靠并且可适应。它可以地集成到太赫兹时域系统，在860 nm以下光激发，这是性价比的解决方案，将您的系统变成功能强大的高分辨率近场太赫兹系统。

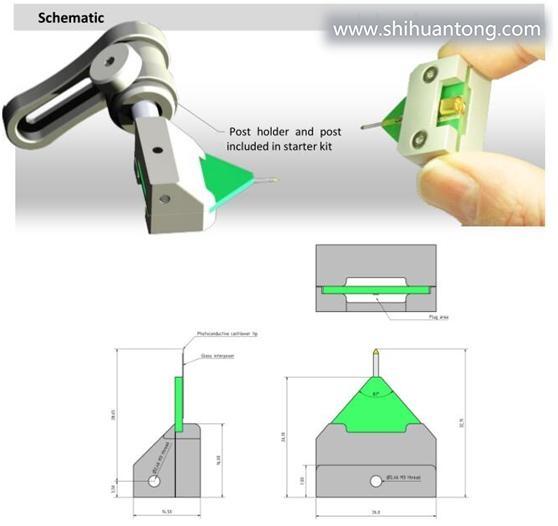

结构示意图：
产品特点：
·市场上最小的主动太赫兹探针，基于设计，悬臂厚度仅有1μm
· 空间分辨率达3um /20um可选
·频率范围0-4 THz
·适用于所有基于激光的λ<860 nm的太赫兹系统
·安装与标准光机械部件兼容
·典型的光激发功率：飞秒激光器1-5mW（1-5uJ/cm^2）
·低成本

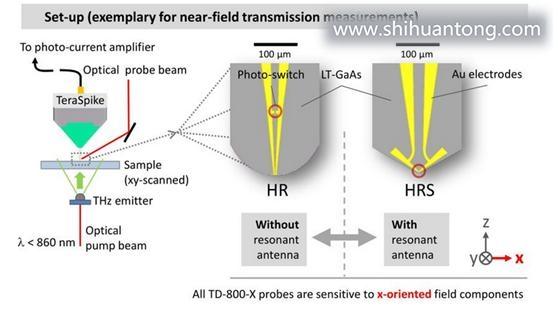

操作示意图：
参数规格（横向场THz探针）：
产品型号 | X-HR | X-HRS |
空间分辨率 | 3 μm | 20 μm |
Photoconductive gap size at tip | 1.5 μm | 2 μm |
暗电流 @ 1V 偏置电压 | < 0.5 nA | < 0.5 nA |
光电流 | > 1 μA | > 0.6 μA |
激光波长 | 700 nm ... 860 nm | |
激发功率 | 1 mW ... 4 mW | |
接头类型 | SMP | |

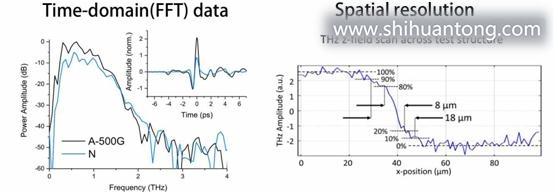

纵向THz探针：
产品型号 | A-500G | N |
空间分辨率 | 8 μm | 8 μm |
Photoconductive gap size at tip | 5 μm | 2 μm |
暗电流 @ 1V 偏置电压 | < 0.4 nA | < 0.4 nA |
光电流 | > 0.5μA | > 0.1 μA |
激光波长 | 700 nm ... 860 nm | |
激发功率 | 1 mW ... 4 mW | |
接头类型 | SMP | |
