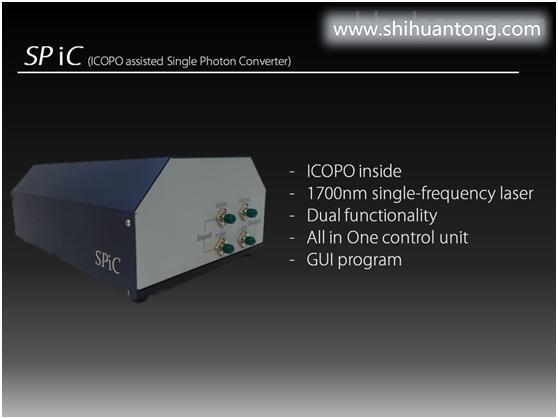

单光子上转换器
本文档是光学参量振荡器（OPO）辅助单光子转换器的通用参数规格，本产品可以将1.55um的单光子信号转换成近红外波长（~810nm）
通用规格：
产品特色：
·1.7um单频发射
·单模，保偏光纤(PMF)，在输入/输出口有FC / APC连接头
·在内部集成PPMgO:CLN波导上转换信号
·集成热电冷却器(TEC)为更利于信号波长转换
·集成控制器和计算机软件
光学规格：
OPO：
·发射中心波长：1700nm1
·平均功率：100mW
·线宽：＜100MHz
·PER：＞18DB
·频率稳定性：＜100MHz/5分钟，＜400MHz/每小时
PPMgO:CLN waveguide mixer: ·PM1150单模光纤耦合输入 ·PM780单模光纤耦合输出 ·归一化上转换效率：~250%/W2 ·相位匹配可调谐性：~0.25nm/℃在1550nm 20-60℃ |
电学规格：
· TEC: - Maximum current: 3A - Maximum voltage: 3.2V - ΔT max: 72°C Thermistors: 10kΩ+/-1% at 25°C. Beta value=3935K 驱动: 包含4个温度控制器和1个二极管控制器3 功耗: <60W
|
备注：
1 发射波长可调谐范围 ~+/-5nm 2归一化效率是在非消耗的情况下测量的 3两个TE cooler单元是可调谐的为了相位匹配/发射波长调谐, 另外两个单元是为了频率稳定 |

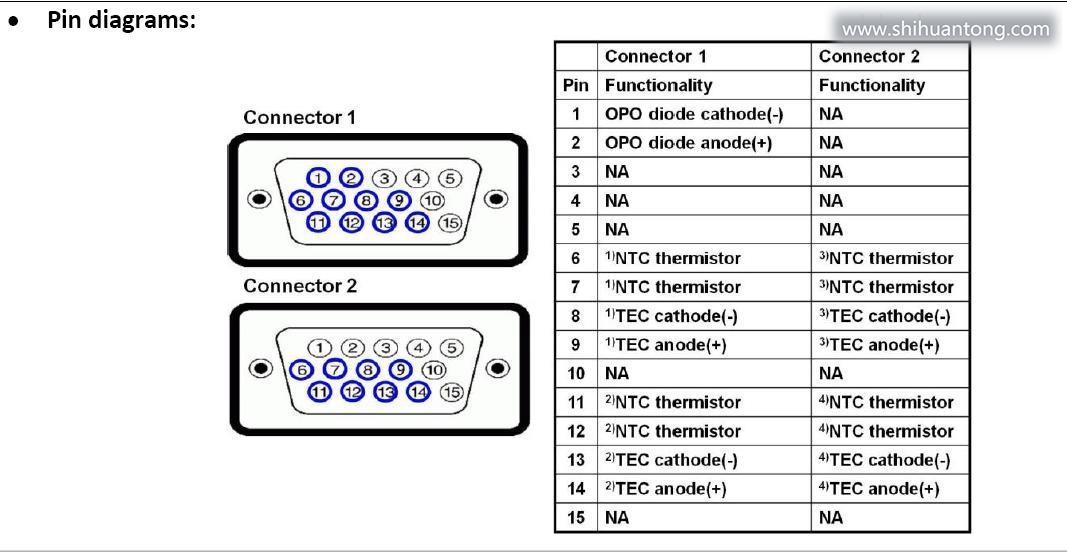

引脚图：
环境规格：
·工作温度：15-30℃
·存储温度：-10-70℃
·工作湿度：5-85%RH（不结露）

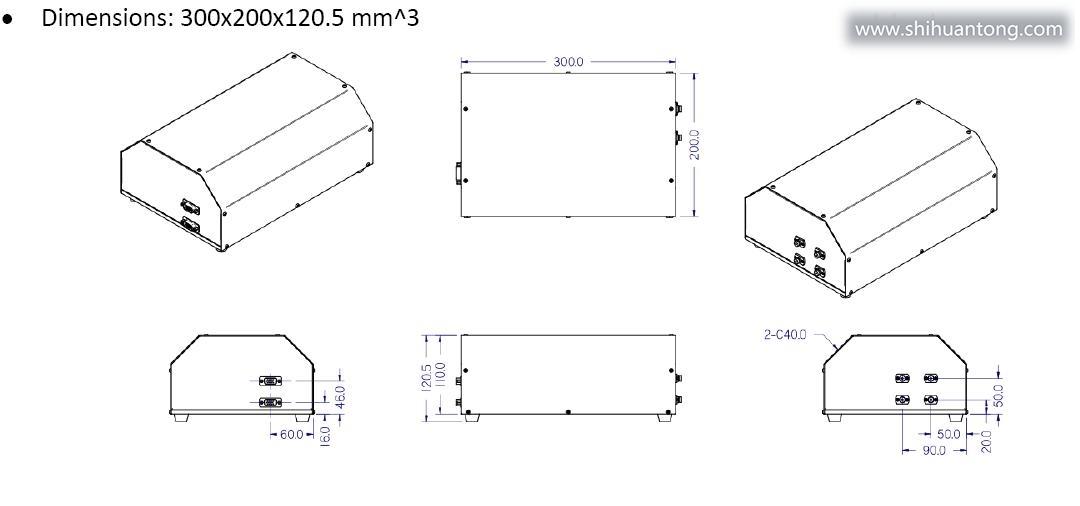

机械规格：
