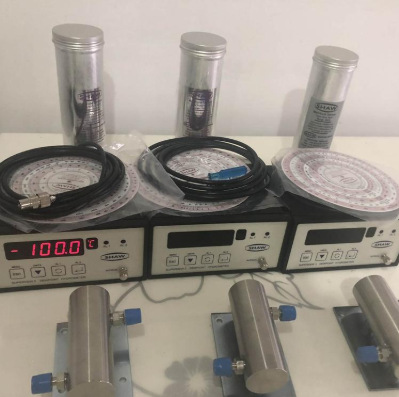

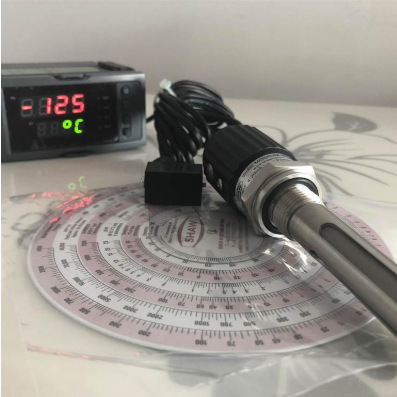

英国shaw SDT露点变送器 提供露点校准证书

英国shaw SDT露点变送器 提供露点校准证书

一、露点探头

露点探头类型：电容法露点仪

量程（露点以0.1C/0.2F为基本单位显示）：

ZD： -100C +20C(-148oF+68oF) 露点温度

HD： -65C+20C(-85oF+68oF) 露点温度

MP：0.1100.0ppm(v) 0.1ppm为基本单位

LP：0.0110.00ppm(v) 0.01ppm为基本单位

GH：0.0110.00g/m30.01g/m3为基本单位

LB：0.1100.0lbs/MMSCF0.1 lbs/MMSCF为基本单位

注：ppm、g/m3 、lbs/MMSCF均指在常压下的量程单位，SDT可另配置其它压力条件下的量程范围，但需订做。

自动校准：场校准/跨度校验，通过电位计可以放便地直接在露点变送器上进行操作。锁定普通操作模式，避免干扰。

出厂校准：提供露点校准证书，可溯源至英国国家物理实验室（NPL）。

测量精度：2C（NPL检定-90C+20C）。

温度系数：针对操作量程提供温度补偿。

蕞小电流单位：0.016mA。

重 复 性：优于0.3C。

操作温度：-20C+60C。

存储温度：-20C+70C。

响应时间：由湿态-干态（-20C-60C）少于120秒

由干态-湿态（-120C-20C）少于20秒

样品流量：适宜流量25L/min，蕞大25L/min。

保 修 期：12个月。

二、电子部分

电磁兼容性（EMC）：

免 疫 性：参照标准EN61000-6-1:2001

发 射 性：参照标准EN61000-6-3:2000

启动时间：10秒。

出错情况：开路/示值在量程之下：输出变至20.5mA

短路/超量程：输出变至21.0mA

隔离：探头与4-20mA回路相连，但与露点变送器隔离。

输出信号：4-20mA线性输出。

工作电压：直流7-28V ，反向极性保护。

串联电阻 40×（蕞大电压-7）欧姆

三、机械部分

工作压力：0.01kPa35000kPa。

工作湿度：蕞大90％。

电缆末端：IP66(NEMA4X)防护等级，C型，DIN EN 175301接头连接露点变送器和其他金属线末端。

电缆：2m标准电缆直径3.4mm、阻值92欧/km（20C）。

露点变送器外壳：硬质阳极氧化铝，配有C型、DIN EN 175301接头。

探头保护：316烧结不锈钢过滤器50微米。

探头材质（接触潮气部分）：316不锈钢。

防护等级：接头与露点变送器配接时为IP66 /NEMA4X。

机械连接：带O型密封圈的3/4”标准接头。

机械部分质保：24个月（由于制造工艺或部件缺陷造成）。

重量：175g（包含接头）。
