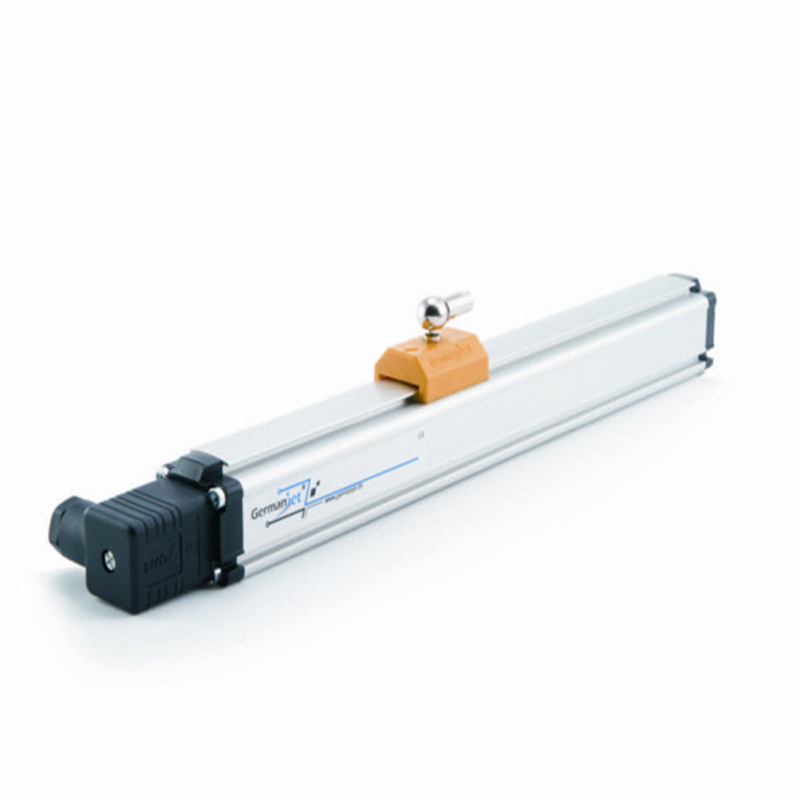

磁致伸缩线性位移传感器 无触点线性位移传感器500mm 供电电压24V

应用行业：

     注塑机、吹瓶机、压铸机、橡胶成型机、压砖机、标志制作机器、油漆喷雾器、金属与木工机械汽车与行走机械

 磁致伸缩位移传感器优势：

1.直接替代电阻式电位器，而无需机械修改。

2.开放式导轨型外壳设计能减少因安装失误而损坏传感器。

3.铝成型外壳能配合两种形式的永久磁铁滑块进行非接触式测量。

4.磁致伸缩位移传感器采用非接触式超声波测量技术，能提供最佳的线性和绝对值位置测量。

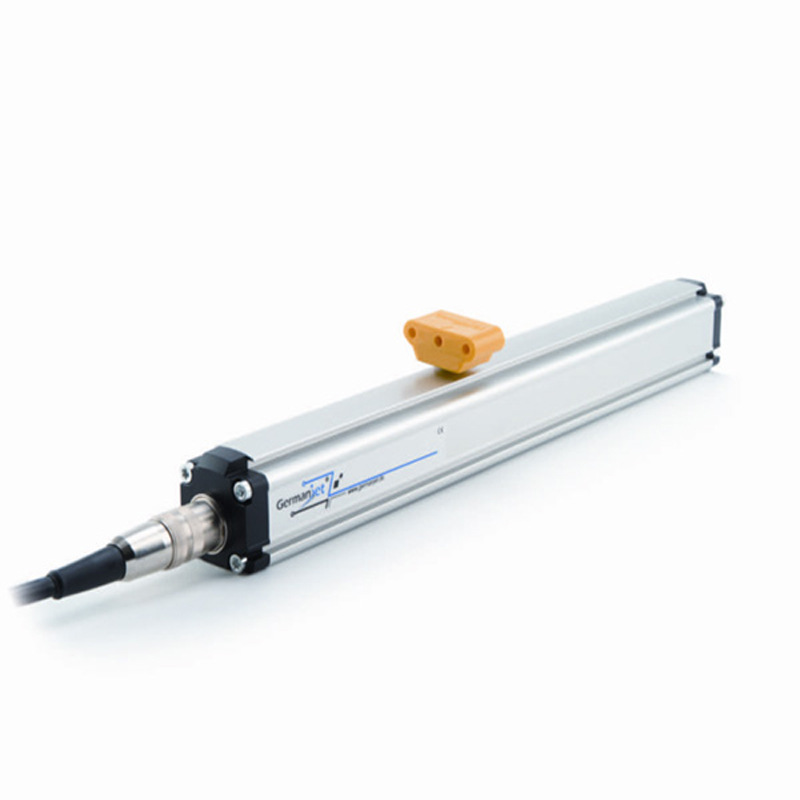

外置式磁致伸缩位移传感器简介

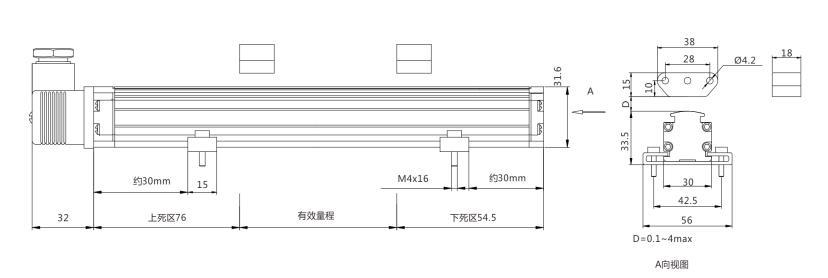

（通用滑块式，量程50～2000mm根据需要定做，货期2周）

磁致伸缩原理：

• 测量时传感器电子仓的电子部件产生电流脉冲，此电流产生磁场且沿着波导丝运动。在传感器测杆上可移动磁环时也产生一个磁场。当电流产生的磁场与磁环产生的磁场相交时，波导丝产生磁致伸缩效应，产生一个应变脉冲，此脉冲以固定速度沿波导丝传回并被检测元件检出。再通过测定电流脉冲与应变脉冲之间的时间，便可以准确地确定磁环的位置，即位移。

• 非接触式：磁致伸缩位移传感器利用非接触感应技术来测量位置，极大提高了可靠性而又不会产生机械磨损，因而延长了传感器的寿命。

• 非线性精度：在传感器的测量行程中，位置磁铁的显示位置值与真实位置值的最大差异。在磁致伸缩位移传感器中，这种变化是由在波导管介质中传播的返回信号速率的微小差异引起的。非线性度以绝对误差或占有效行程的百分比来表示的。

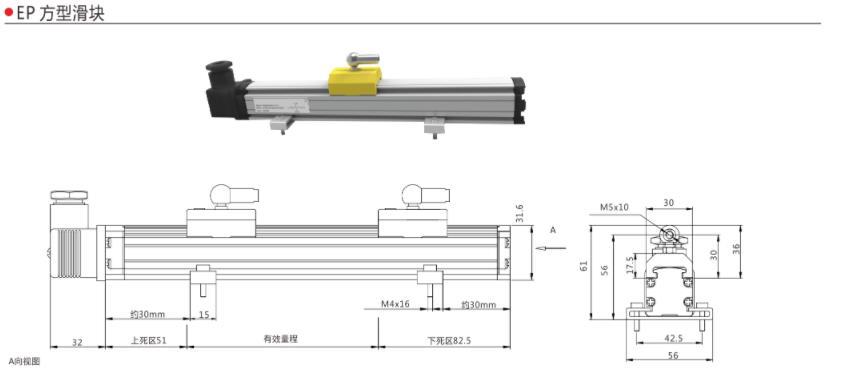

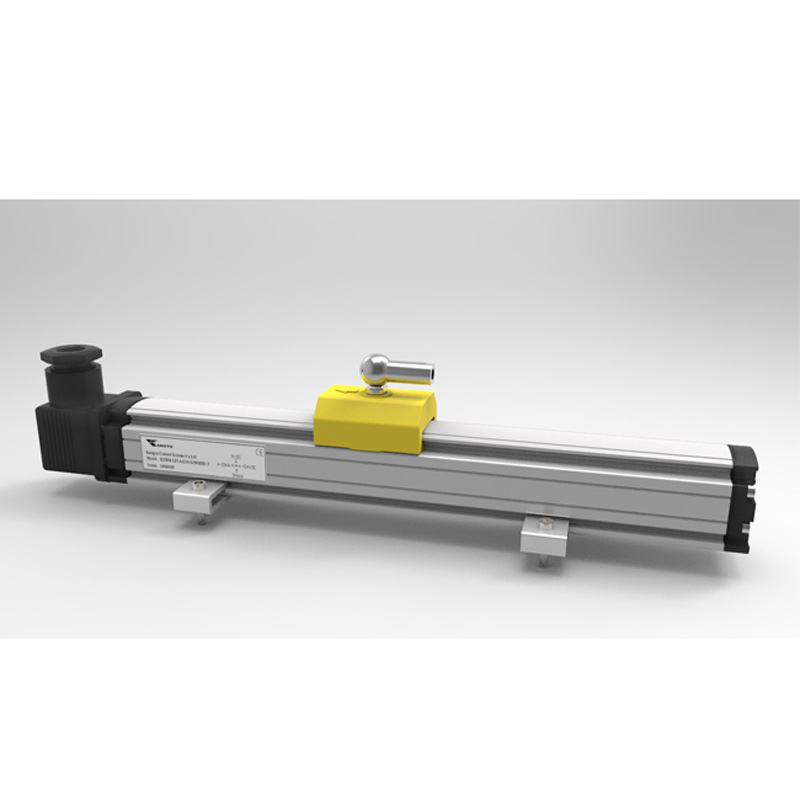

     本产品是注塑机通用外置型磁致尺，微型滑块式安装结构，模拟信号输出，标准为赫斯曼插头不配线，可订制航空插头或直出线缆方式出线；上下死区也可以根据用户需求做修改。

磁致伸缩位移传感器产品精度高，易维护，且无机械损耗，使用寿命长，从整体上要比普通电阻尺更有优势，因此被广泛应用于高端机械设备上的位置测量控制行业中。
