导语：

SOP艾斯欧匹是国内的位移传感器制造商品牌，专业从事位移传感器，拉绳位移传感器，直线位移传感器，磁悬浮位移传感器，压力传感器，LVDT位移传感器的研发与生产。 公司所经营的产品，广泛应用于注塑机械、压铸机、吹瓶机、铁路导轨监测、电梯、液压设备、桩机、立体车库、物流设备、油罐车、铁路槽车、石化油罐、测量系统等领域，在可靠性、稳定性、精度和环境适应性方面，赢得客户的广泛认可。 立足于"技术导向、专业生产"的理念，公司汇集了一批朝气蓬勃、富于创新意识的人才，以客户需求为导向，强化科研投入，不断塑造企业的核心竞争力，力求为客户和相关行业提供高品质的产品和解决方案。

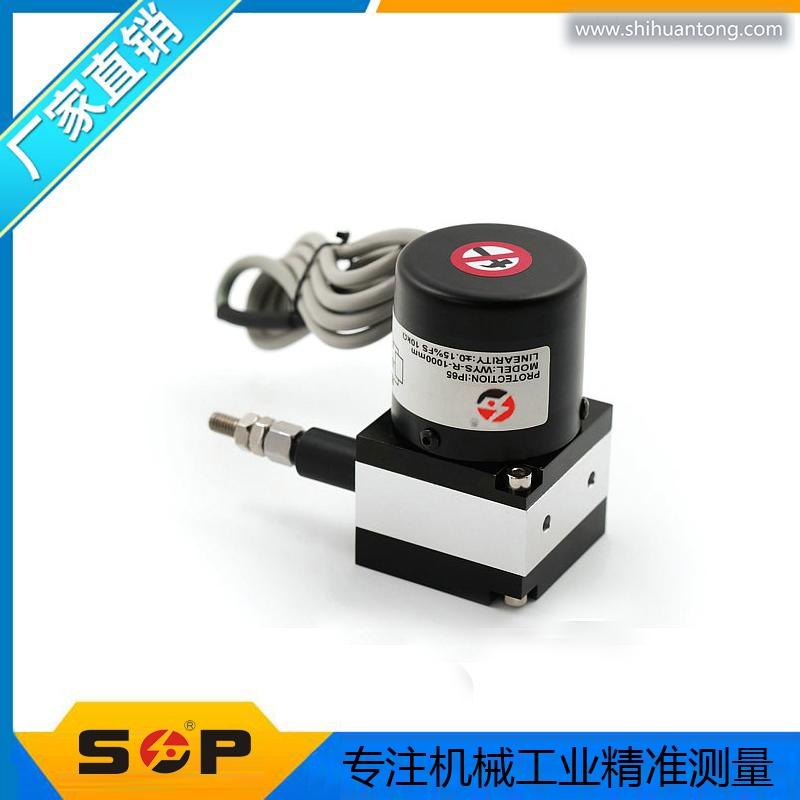

产品介绍：WPS拉绳位移传感器

拉绳位移传感器是直线位移传感器在结构上的精巧集成，充分结合了角度位移传感器，直线位移传感器以及齿轮、条传动的各种优点，是一款结构紧凑、多用途、安装简便且安装空间尺寸小，无须补偿间隙，具有高精度测量、高重复性测量和高定位精度、长行程和寿命的传感器。可以用于精确测量和定位控制。配合显示仪表，也可以作为测量仪器进行人工测量。该系列产品具有很大的选择空间，有S、M、L、XL等四种型号，行程从10MM至100000MM不等，具有模拟直流电流4-20毫安，模拟直流电压0-5伏或0-10伏和脉冲A、B、Z相数字输出可满足大行程、高精度、各种信号需求。

根据实际使用情况，所有模拟信号输出可以通过切换开关改变信号的逻辑方向。

SOP拉绳位移传感器的核心部件电位器具有稳定性强，高精度，寿命长（寿命可达500万次）等特点。钢丝绳直径0.68MM，绳内拥有133根钢丝。

WPS-S小型拉绳位移传感器

S型机座号：大有效行程2250mm，

线性精度：（通用型）0.25%FS；（精密型）0.05%~0.08%FS；

重复精度：0.01%FS～0.005%FS；

产品型式：电流型（4～20mA；或20～4mA）；电压型（0～10Vdc；或10～0Vdc）

电阻型（0～5kΩ；或0～10 kΩ）；脉冲型（一般3600～5000 ppr，incremental）

固定螺丝：M4mm；安装方式：支架(两个)

有效寿命：500万次往复行程；保护等级：IP65

供电电压：24VDC(脉冲型供电电压：5~24VDC)

产品本体安装：

安装支架孔距离：28±0.5mm

两个支架之间距离：建议在40～55mm之间

安装螺丝：M4

牵引螺丝安装：M6

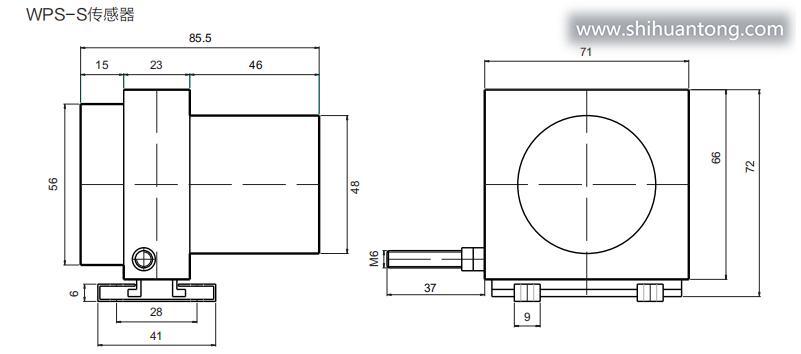

WPS-S型拉绳位移传感器图纸
