模拟驾驶行业常用位移传感器

模拟驾驶行业常用位移传感器

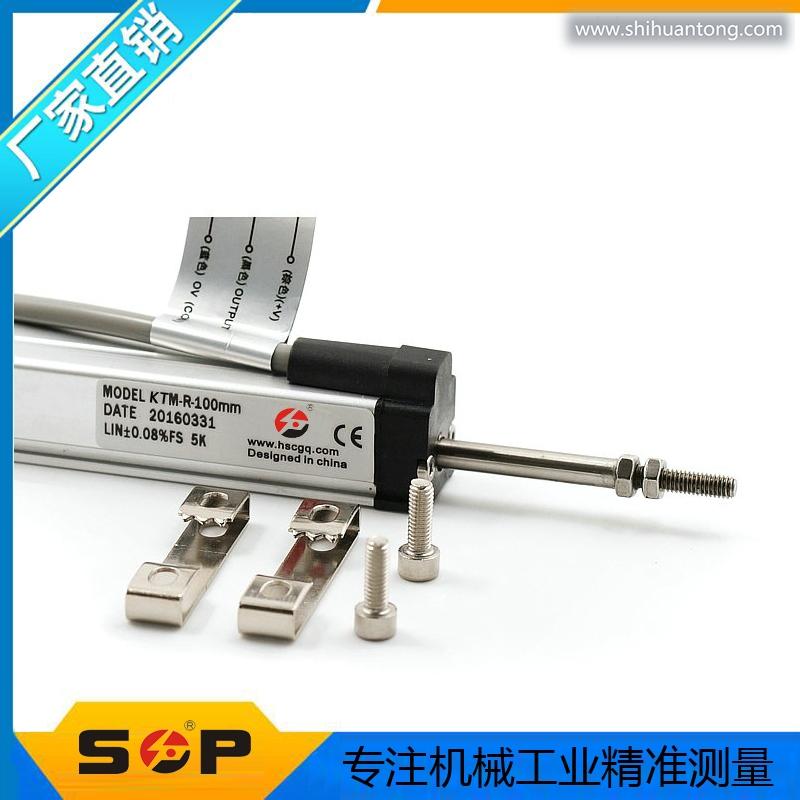

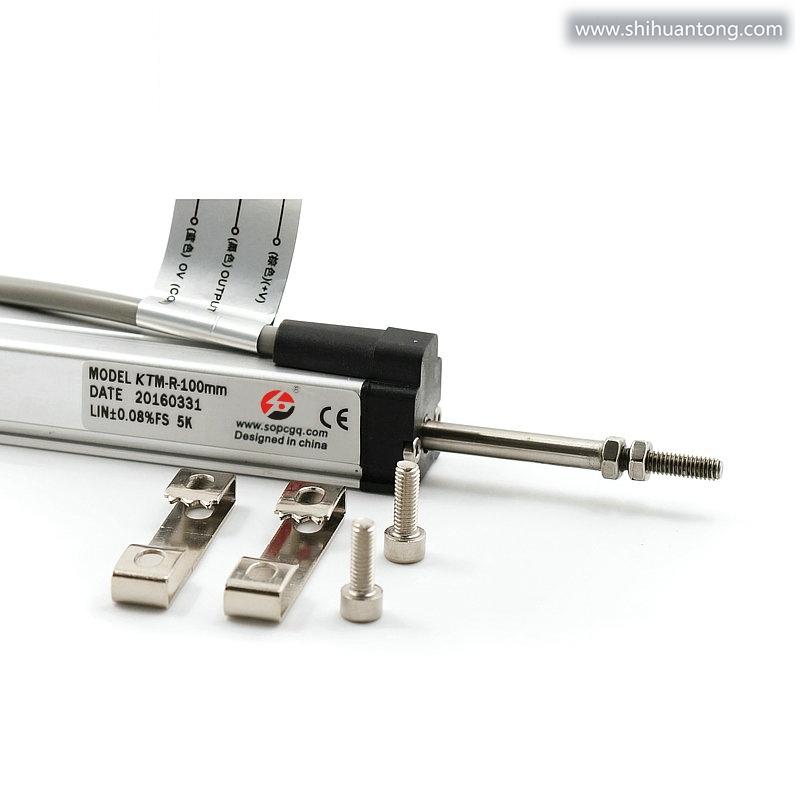

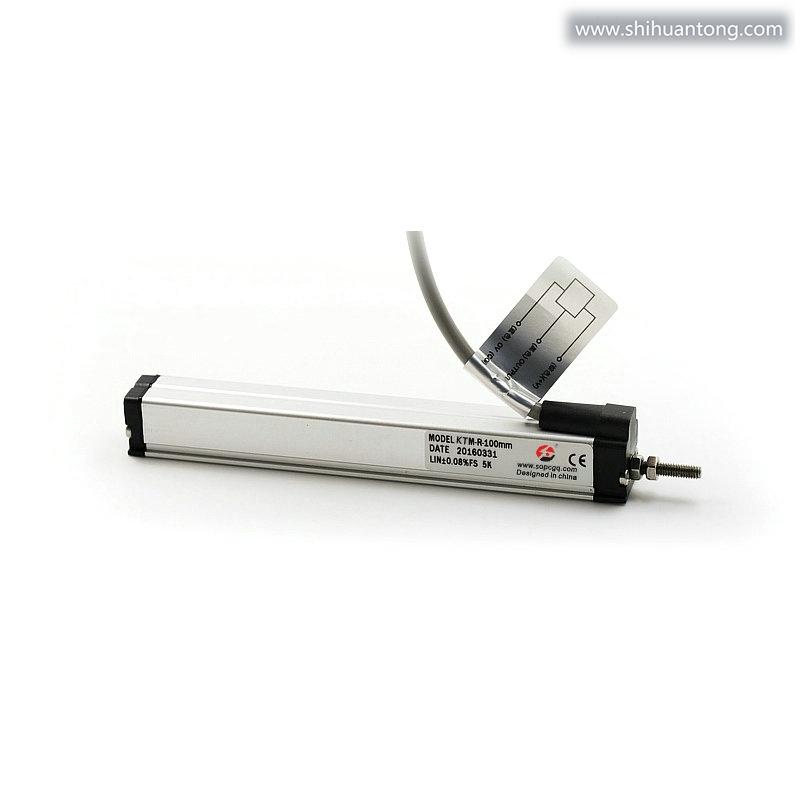

通用KTM微型拉杆式电子尺系列，有效行程10mm～300mm，两端均有2mm缓冲行程，精度0.3%～0.05%FS。

外壳表面阳极处理，防腐蚀；内置导电塑料测量单元，无温漂，寿命长；具有自动电气接地功能。密封等级为IP67，有直接出线和五芯插头插座输出两种选择，

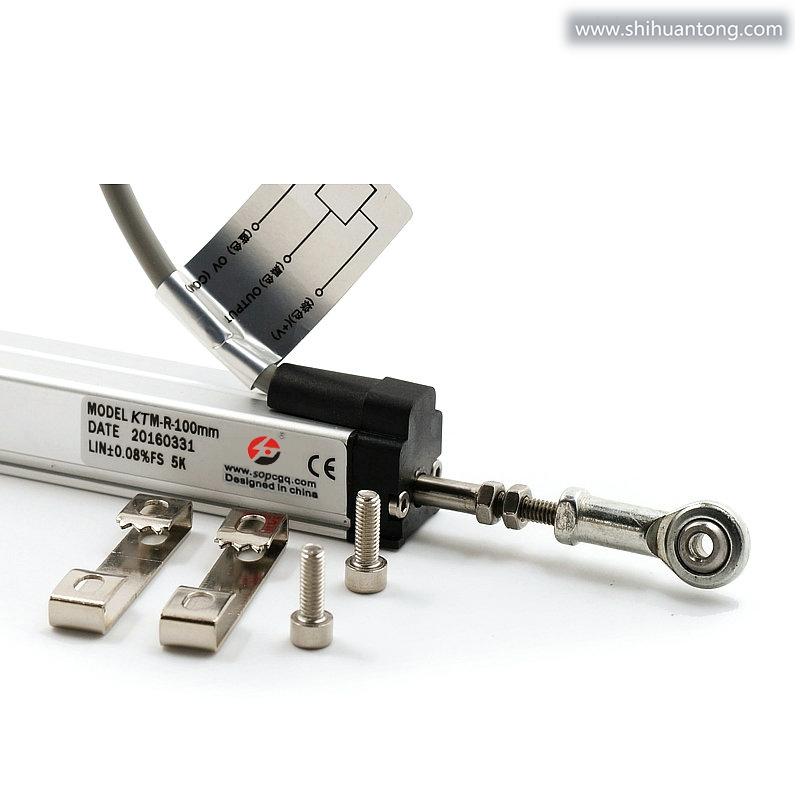

可以适用在大多数通用场合，特别适用于安装空间狭小的场合；拉杆球头具有0.5mm自动对中的功能，允许极限运动速度可达到5m/s。

模拟驾驶行业常用位移传感器安装注意事项

避免老化
对于使用时间很久的电子尺，密封老化，可能有很多杂质，并有油、水混合物，影响电刷的接触电阻，导致显示数字跳动，可以认为是位移传感器电子尺本身的早期损坏。
直线位移传感器的功能在于把直线机械位移量转换成电信号。为了达到这一效果，通常将可变电阻滑轨定置在传感器的固定部位，通过滑片在滑轨上的位移来测量不同的阻值。
传感器滑轨连接稳态直流电压，允许流过微安培的小电流，滑片和始端之间的电压，与滑片移动的长度成正比。将传感器用作分压器可大限度降低对滑轨总阻值精确性的要求，因为由温度变化引起的阻值变化不会影响到测量结果。

安装对中性要好
角度容许±12°误差，平行度容许±0.5mm，如果角度误差和平行度误差都偏大，就会导致显示数字跳动。在这种情况下，一定要对角度和平行度的调整。
