如何解决工业电动调节阀技术参数怎样判断 智能电动调节阀原理

   日期:2021-05-25

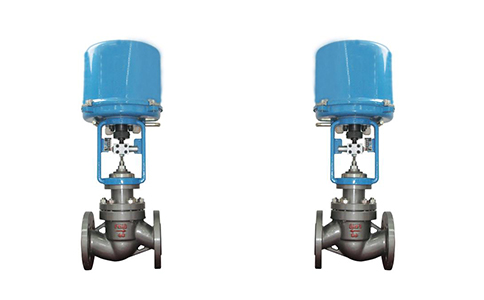

核心提示:(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。电动套筒调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。电动套筒调节

(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。电动套筒调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。电动套筒调节阀控制精度和性能比DKZ型有明显提高。1、操作力矩:电动装置输出力矩应为阀门操作zui大力矩的1.2~1.5倍。操作推力电动阀门装置的主机结构可分为不配置推力盘和配置推力盘两种。不配置推力盘的电动阀门装置可直接输出力矩,而配置推力盘的电动阀门装置输出力矩则要通过推力盘中的阀杆螺母转换为输出推力。2、输出轴转动圈数:电动阀门装置输出轴转动圈数的多少与阀门的公称通径、阀杆螺距、螺纹头数有关,要按M=H/ZS计算(M为电动装置应满足的总转动圈数,H为阀门开启高度,S为阀杆传动螺纹螺距,Z为阀杆螺纹头数)。3、要考虑阀杆直径对多回转类明杆阀门的影响。如果电动装置允许通过的zui大阀杆直径不能通过所配阀门的阀杆,便不能组装成电动阀门。因此,电动装置空心输出轴的内径必须大于明杆阀门的阀杆外径。对部分回转阀门以及多回转阀门中的暗杆阀门,虽不用考虑阀杆直径的通过问题,但在选配时亦应充分考虑阀杆直径与键槽的尺寸,使组装后能正常工作。 4、启闭速度:输出转速阀门的启闭速度若过快,易产生水击现象,此时应根据不同使用条件,选择恰当的启闭速度。电动套筒调节阀具有稳定性好,不易产生震动,噪音低,对温度敏感等特点,单密封型适用于泄漏要求较严,压差不大的干净介质场合。电动套筒调节阀双密封型适用于泄漏要求不严,压差较大的干净介质场合。小孔节流型,可作低噪音阀使用。电动套筒调节阀***应用于电力、冶金、化工、石油、环保、轻工、设备等行业。(1)调节阀属于现场仪表,要求环境温度应在-25~60℃范围,相对湿度≤95%。如果是装置在露天或高温场合,应采取防水、降温措施。在有震源的地方要远离振源或增加防振措施。 (2)调节阀一般应垂直装置,特殊情况下可以倾斜,如倾斜角度很大或者阀本身自重太大时对阀应增加支承件保护。 (3)装置调节阀的管道一般不要离地面或地板太高,在管道高度大于2 m时应尽量设置平台,以利于操作手轮和便于进行维修。 (4)调节阀装置前应对管路进行清洗,排除污物和焊渣。装置后,为保证不使杂质残留在阀体内,还应再次对阀门进行清洗,即通入介质时应使所有阀门开启,以免杂质卡住。

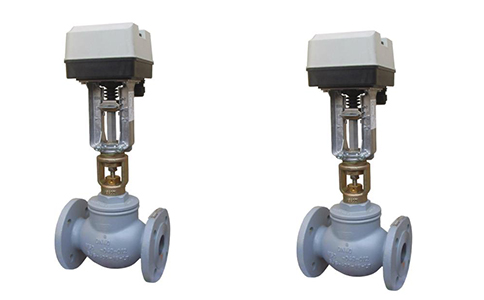

电动压力调节阀结构原理之前介绍DKZ型直行程电动执行机器,现在介绍通过接收工业自动化控制系统的信号(如:4~20mA)来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。实现自动化调节功能。基于蜗杆传动的阀门电动装置的工作原理,论述了压力传感器采集阀门电动装置转矩信号的功能实现,提出了主传动的参数计算方法及电气控制系统的设计方案。zui后阐述了蜗杆传动和压力传感器应用于阀门电动装置领域的技术优势。自力式压力调节阀因为不需要其它外来能源如电源、气源,*靠介质自身的能量来驱动,既节能又环保,使用方便,安装完毕后设定好压力值即可投入自动运行,所以在对控制精度要求不高,又缺乏电源、气源的场合,得到了越来越***的使用。但在使用过程中,一定要注意选型的特殊性,否则容易引起事故。在使用过程中,要注意使用的选型和安装环境,因此,详细了解自力式压力调节阀的工作原理和结构是非常重要的。用压力传感器控制电动调节阀开度.传感器输出4-20MA. 要求:设定压力值要求恒定(可调).压力是通过开启阀门的开度来实现的. 请教需要什么样的电动调节阀和转换器件.要**的.带通讯接口的.阀门有开关继电输出可调的.(就是开关到一定开度有继电信号输出).压力传感器在阀门的输出测.要求是设定一个压力值(如0.4MP).压力高于设定时阀门关小.压力低于设定时阀门开大.压力一直保持在设定值.需要什么器件.有没有这么一个产品:输入4-20MA.输出4-20MA.过程要处理.要能设定.面板数字显示压力值和设定值. zui好是单体的.就象温度控制器液位控制器差不多的产品.主营阀门有:截止阀,电动截止阀本系列产品有多种接口形式,品种规格齐全,能够zui大限度地满足客户的需要,特别适合***使用于各种工业现场。特点:1、可直接与接近开关、光电开关、霍尔开关相连,可作计数用。2、双排LED数码管显示,显示4位或6位任选,对应按键设定,计数频率高达1000HZ。3、智能型设计,输入输出光电隔离,3种输出模式任意选择,4、抗干扰能力强,具有停电记忆功能,数据可保存10年。5、经济实用,性价比高,操作简单,测量准确易读.6、***应用于化工、机械、纺织、食品、包装、轻工、电缆等行业。参数:1、外形尺寸:72*72,开孔尺寸:68*68,对应按键设定。2、输入信号:脉冲信号:方波、正弦波、5 V≤ H≤ 30V、0 ≤ L ≤ 2 V (阻抗≥ 10 KΩ)。



采用压力平衡式阀瓣,通过阀瓣升降调节压力可配用ZKZ-BC型或其它型直行程电动执行器实现遥控和自动控制。本蒸汽减压阀的减压比用到0.6较为合适。本蒸汽减压阀主要用于蒸汽管路,调节压力。***应用在热电联产、轻纺、印染、石化、制糖等行业。 电动调节阀的优势是什么,电动调节阀反馈:电机运行,通过齿轮运转,由三接头的滑动变阻器输出阀门的定位信号,此外还有三根线的限位信号。产品的性能也不断被更新,被应用得很***,而且生产产品的厂家诸多,如何选择适合自己的厂家是一门学问。电动套筒调节阀是一种压力平衡型调节阀,采用套筒导向,压力平衡型双密封面阀芯机构,配用多弹簧气动执行机构或电动执行机构。流道呈S流线性,整体具有工作平衡、允许压差大、流量特性、噪音低等特点。特别适用于流量大,阀前后压差较大、泄露要求不搞的场合。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种形式。产品公称压力等级有PN1.6、4.0、6.4、10.0;阀体口径范围DN20-300,适用流体温度-196-+560℃范围内多种档次。泄露等级有Ⅳ级、Ⅴ级、Ⅵ级。流量特性有直线、等百分比特性。  从价格上考虑知识一方面,还应该从其他方面综合考虑,例如厂家是否规范、售后是否有保障等。电动调节阀应该如何进行安装?  电动调节阀依据介质的不一样,阀体原料也相应地有不一样的挑选,常用的碳钢,有腐蚀性的挑选不锈钢304或许316、316L等原料,也能够挑选衬氟调节阀。还有几类对比格外的电动调节阀:低温调节阀、高温调节阀、高压调节阀、小流量调节阀等等。  主营阀门有:截止阀,电动截止阀调节阀现场使用中,对调节阀安装使用不当所造成,如安装环境、安装位置及方向不当是管路不清洁等原因所致。电动调节阀安装使用时要注意以下几方面:  (1)电动调节阀属于现场仪表,要求环境温度应-25~60℃范围,相对湿度≤95%。是安装露天或高温场合,应采取防水、降温措施。有震源方要远离振源或增加防振措施。  (2)调节阀一般应垂直安装,特殊情况下可以倾斜,如倾斜角度很大阀本身自重太大时对阀应增加支承件保护。  (3)安装调节阀管道一般不要离面或板太高,管道高度大于2m时应尽量设置平台,以利于操作手轮和便于进行维修。  (4)电动调节阀安装前应对管路进行清洗,排除污物和焊渣。安装后,为保证不使杂质残留阀体内,还应再次对阀门进行清洗,即通入介质时应使所有阀门开启,以免杂质卡住。使用手轮机构后,应恢复到原来空档位置。  (5)使电动调节阀发生故障或维修情况下使生产过程能继续进行,调节阀应加旁通管路。  电动调节阀使用时,只作全开或全闭,不允许做调节流量用,以免密封面受冲蚀,加速磨损。闸阀和上螺纹截止阀内有倒密封装置,手轮旋至上位置拧紧,即可阻止介质从填料处泄漏。电动调节阀开、关时应用手轮,请勿借助杠杆或其它工具,以免损坏阀件。手轮顺时针旋转为关闭,反之为开启。  长期存放的电动调节阀,应作定期检查,对外露的加工表面须保持清洁,***污垢,存放时球阀应两端堵塞并处于开启状态,电动调节阀,通道的两端应堵塞并处于关闭状态,整齐地存放在室内通风干燥的地方,严禁堆置或露天


输入控制信号:DC4-20MA或者DC1-5V。电动调节阀反馈控制信号:DC4-20MA(负载电阻碍500欧姆以下)通过接收工业自动化控制系统的信号(如:4~20mA)来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。实现自动化调节功能。新型电动调节阀执行器内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电动调节阀流量特性电动调节阀的流量特性,是在阀两端压差保持恒定的条件下,介质流经电动调节阀的相对流量与它的开度之间关系。电动调节阀的流量特性有:线性特性,等百分比特性及抛物线特性三种。不同形式的调节阀,其故障及其产生原因是不一样的。现以上海申弘阀门厂生产的直行程电动调节阀为例,说明电动调节阀的一般故障及检修方法。2.1伺服放大器伺服放大器正常工作状态时:(1)无输入信号时,不应有输出电压。(2)开环死区电流≤160μA(Ⅱ型为100μA)。(3)输入信号>240μA(Ⅱ型为150μA)时,输出负载电压为?205~220V?AC。(4)输出电压基本对称。若伺服放大器工作不正常,则各部分可能有以下几种情况:(1)前置磁放大器①无信号输入时,双拍磁放大器输出通过电位器W101可调至零。不能调零则可能是:A、变压器W101脱焊或损坏。B、电阻R110、R111和电解电容C101、C102虚焊或脱焊。C、二极管D105~D108虚焊或损坏。D、偏移电流不正常。E、交流绕组不对称。②有输入信号,但无输出或输出不对称可能是:A、变压器B301供交流绕组电流的次级端电压不对称。B、电阻R110和R111的阻值有变化,电解电容C110、C111损坏。C、交流激磁绕组短路。D、二极管D105~D108中有个别管损坏或虚焊。(2)触发器有输入时,其中一侧触发器在示波器屏幕上应有脉冲信号,改变输入信号极性,则另一侧触发器有脉冲信号。两组触发脉冲个数和幅值应基本相同。否则有以下几种情况。①无输入信号(前置磁放大器在正常工作状态下),输出端有触发脉冲,可能是:A、有触发脉冲输出一侧的三极管损坏,或者是c、e极虚焊。B、电阻R204、R205、R208、R209阻值有变化。②有输入信号,输出端无触发脉冲,可能是:A、无输出脉冲一侧的三极管、单结管损坏。
