CDL(F)立式不锈钢多级离心泵

点击图片查看原图

单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 天内发货
所在地: 全国
有效期至: 长期有效
最后更新: 2021-07-16 16:51
询价

公司基本资料信息
详细说明

产品特点

CDL/CDL(F)为安装标准电机的非自吸立式多级离心泵,电机轴通过泵头用联轴器直接与泵轴联接,拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间,泵进出水口在泵底同一直线上;本泵可根据需要配置智能保护器,对泵干转、缺相、过载等进行有效保护。


立式结构,进出口法兰在同一中心线上,结构紧凑,占地面积小,安装方便。

采用集装式机械密封,使安装维护操作更安全、方便,并确保密封的可靠性。

CDL(F)型过流部件均采用不锈钢材质(CDL型主要过流部件采用不锈钢材质),不污染介质且保证使用寿命长、外形美观。

电机轴与泵轴通过联轴器直接连接,连接精度高。

噪声低,振动小。

采用标准化设计,通用性好。

电机


结构


材料

输送介质

输送介质温度: -15℃~+70℃——普通型

                      -15℃~+70℃——普通型

输送稀薄、清洁、不含固体颗粒或纤维的非易燃易爆的介质

CDL(F)——可输送具有轻度腐蚀性介质

CDL——可输送非腐蚀性介质


应用范围

供水: 水厂输送、高层建筑增压系统

工业液体输送: 空调系统、锅炉给水、机床配套等

水处理: 反渗透系统、游泳池的水处理系统等

灌溉: 农田灌溉、喷灌、滴灌

产品优势

运行条件及产品范围


最大工作压力和最大吸入口压力性能范围

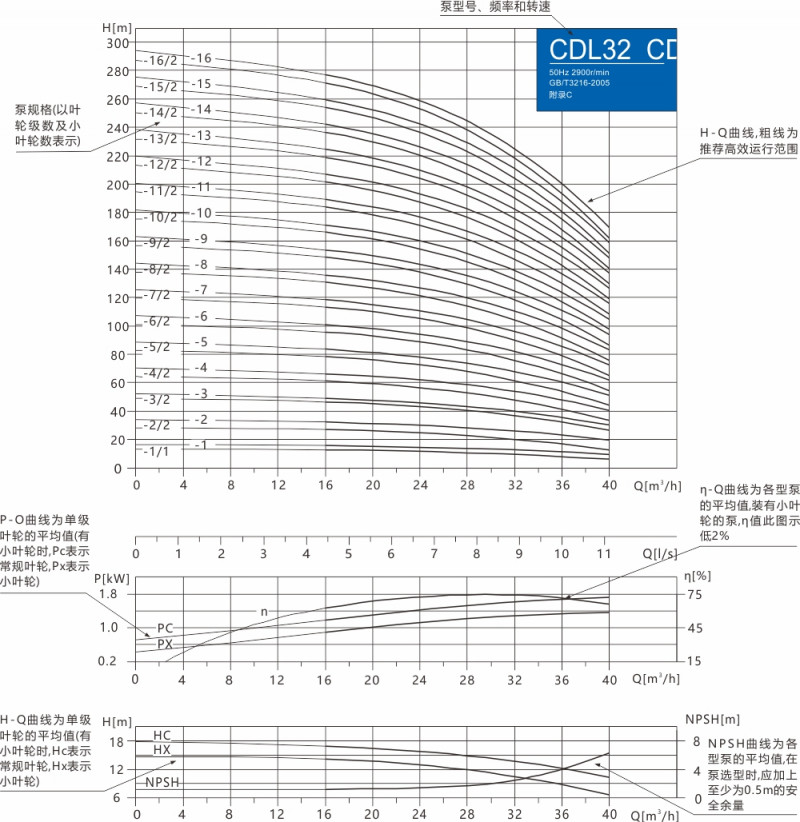

性能曲线说明

所有曲线都是基于3×380~415V、50Hz; 2900r/min转速下的测量值; η-Q效率曲线为各型泵的平均值, 装有小叶轮的泵, η值比图示低约2%; P-Q轴功率曲线为单级叶轮的平均值(有小叶轮时, Pc表示常规叶轮, Px表示小叶轮); H-Q单级扬程曲线为单级叶轮的平均值(有小叶轮时, Hc表示常规叶轮, Hx表示小叶轮); NPSH-Q汽蚀余量曲线为各型泵的平均值, 在泵选型时, 应加上至少为0.5m的安全余量。

曲线容差符合GB/T3216-2005, 附录C。

测量采用常温、不含有空气的水。

泵的使用请参照性能曲线推荐用的粗线段, 以防止流量过小或过大而发生危险。


曲线说明

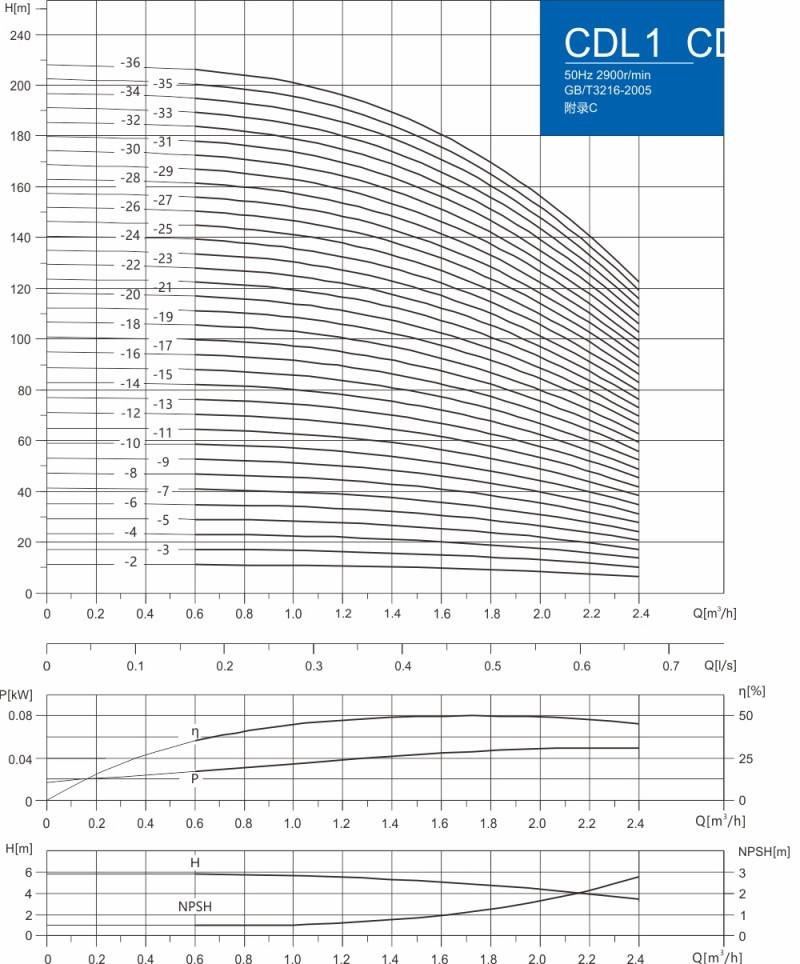

性能曲线

性能参数

尺寸重量
