潜水设备是一种用于污水处理的重要设备，在含有悬浮物的污水处理，泥浆材料加强搅拌功能，防止沉淀，在城市建设、产业发展中发挥了重要的作用。潜水搅拌机结构紧凑，体积小，重量轻，操作和维护简单，在安装和使用方便，效率高。
潜水搅拌机适用于市政和工业的混合液含悬浮物废水处理工艺；也可用于市政和工业污水处理厂曝气池和厌氧池、低切向流的强度，泳池水循环及硝化、反硝化除磷阶段创造水的潜水搅拌器。叶片具有自清洗功能，可防止缠绕和杂物堵塞，电机.html'>电机绕组为F级绝缘，防护等级IP68。选择一次润滑和免维护进口轴承。它具有功能的油室泄漏检测和电机.html'>电机绕组过热保护，使电机.html'>电机的工作更安全、可靠，密封材料和零件都是质量好的材料，性能好，而且不容易失败。然而，我们也应该注重平时的维护和检查，发现及时的异常解决方案可以提高设备的使用寿命。

一、用途：

 QJB型潜水搅拌机可分为混合搅拌和低速推流两大系列。
混合系列搅拌机适用于污水处理厂和工业流程中搅拌含有悬浮物的液体；
低速推流系列搅拌机适用于工业和城市污水处理厂曝气池，其产生低切向流的强力水流，可用于循环及硝化、脱氮和除磷阶段创建水流等。

二、适用范围：

 搅拌机适用于各种水处理工艺和工业流程需要保持固、液二相或固、液、气三相介质均匀混合反应的场所。
QJB(T)型潜水搅拌机
 ■污水（废水）/活性污泥的混合
 ■控制浓缩污泥分离
 ■酸、碱中和及PH值调整工艺
 ■防止颗粒在池壁和池底的凝结和沉淀
 ■提高传热系统的效率
 ■其它需要保持二相或三相不离分的场所 潜水搅拌机可在下列条件下正常连续运行
 高介质温度不超过40℃；
 *介质的PH值在5-9；
 *介质密度不超过1150Kg/m3;
 *长期潜水运行，潜水深度，般不超过20M。

三、性能特点

 1 、结构紧凑、操作维修简单、安装检修方便、使用寿命长；

 2 、叶轮具有的水力设计结构，工作效率高，后掠式叶片具有自洁功能，可防杂物缠绕、堵塞；

 3 、与曝气系统混合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀；

 4 、电机.html'>电机绕组绝缘等级F级，防护等级为IP68，在污水厂的曝气系统中配合使用，可使系统能耗大大降低，且充氧量明显提高，能有效的防止沉淀。根据工艺要求，直联式潜水搅拌可配用导流罩。

 5 、两道机械密封；选用轴承和电机.html'>电机防凝露装置，使电机.html'>电机的工作更可靠；

 6、混合搅拌系列产品选用多级电机.html'>电机，采用直联式结构，能耗低，效率高；叶轮通过精铸或冲压成型，精度高，推力大，外型美观流畅，结构紧凑.

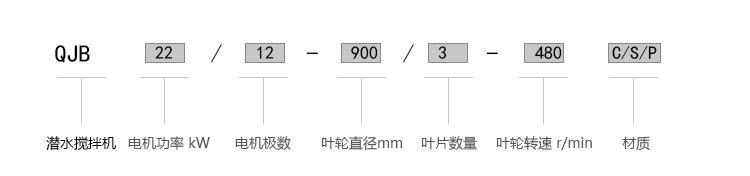

四、型号表示方法：

五、QJB型潜水搅拌结构特点：

混合搅拌系列产品，用多极电机.html'>电机，采用直联式结构，能耗低，效率高；叶轮通过精铸或冲压成型，精度高，推力大，外型美观流畅，结构紧凑。
 低速推流系列产品采用摆线针轮减速机，配备功率小，转速低，叶轮直径大，服务面积广。叶轮由聚胺脂材料和铝合金铸成，强度高，耐腐蚀性强，除了具有搅拌的功能外还能外还兼有推流和创建水流的作用。
潜水搅拌机的电机.html'>电机绕组为F级绝缘，防护等级为IP68。在污水厂的曝气系统中配合使用，可使系统能耗大大降低，且充氧量明显提高，能有效的防止沉淀。根据工艺要求，直联式潜水搅拌可配用导流罩。

六、结构图：

七、性能参数：

八、QJB型潜水搅拌机选型注意事项：

◎运用目的；
◎池型及尺寸，包括水深；
◎搅拌介质的特性，包括粘度、密度、温度、及固体物含量等。

九、【QJB型潜水搅拌机】安装示意图：

十、【QJB型潜水搅拌机】安装系统：

潜水搅拌机的安装系统可在无需排出池中污水的情况下，能快速安装和拆卸潜水搅拌机。
 当池深H＜4米时建议采用安装系统Ⅰ。潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节，而且在水平面内可绕导杆旋转的大角度为±60°起吊系统底座、支撑架和下托架与池的有关联接面均采用膨胀螺栓固定，无需预留孔。
 当池深H＞4米时建议采用安装系统Ⅱ，需在池底做，混凝土基础（或钢结构底座）。起吊系统底座、钢绳固定架和导向底座与池的有关联接面均采用膨胀螺栓固定，无需预留孔。安装系统Ⅱ用导向钢绳替代导杆，具有运输方便、现场安装简单等特点。该系统从根本上避免了由于运输引起导杆弯曲、变形有而影响正常使用的情况，并有效改善了池深过深情况下，由于导杆的安装误差而导致的无法正常起吊等现象。在有悬臂池顶（如图）的安装条件下更显得操作方便可靠。
 客户定货时，请提供池深H及池型图，以便厂方加工时确定导杆或导向钢丝的尺寸。安装系统的材质采用不锈钢（或碳钢）制造。安装系统中除导杆或导向钢丝、起吊底座外，多台搅拌机可共用，套起吊装置（用户有特殊要录除外）。

十一、【QJB型潜水搅拌机】安装注意事项：

 ◎导杆或导向钢丝应与水平垂直，可采用铅锤校正；
 ◎吊钩在起吊潜水搅拌机时，叶轮端较水平面上应上仰5°-10°
 ◎通过起吊装置上的链条的调节，使得潜水搅拌机沿导杆或导向钢丝滑下过程中，起吊钩和潜水搅拌机的起吊重心处于同，垂直线上。
