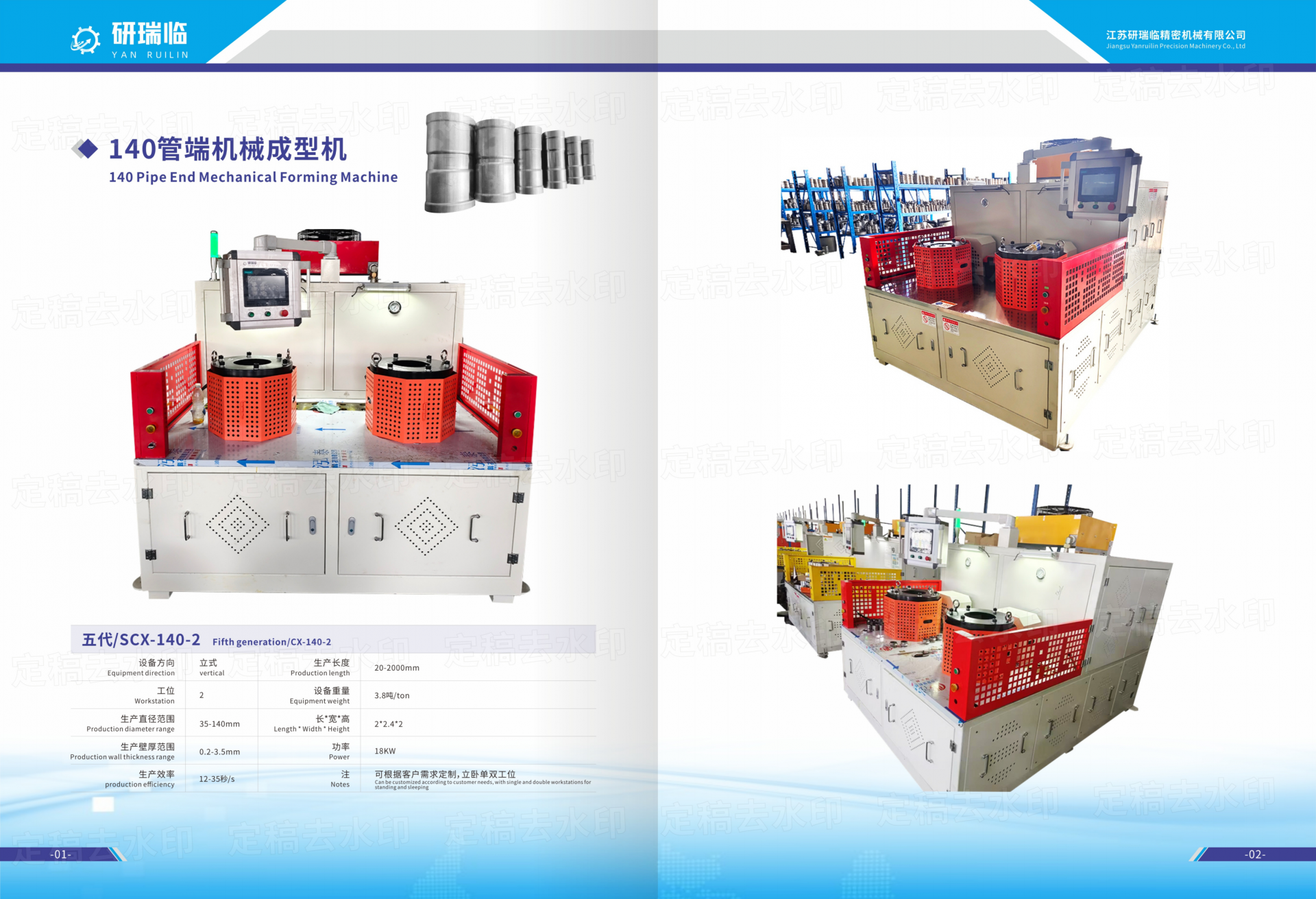

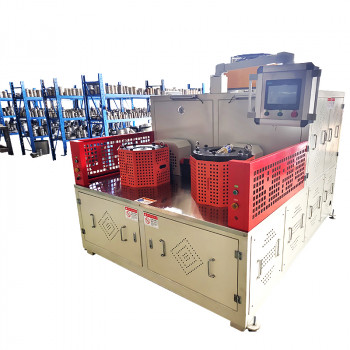

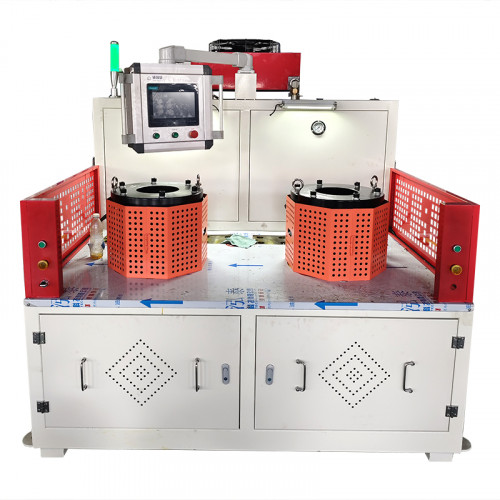

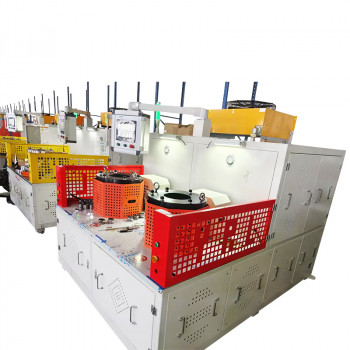

设备名称:140管端机械成型机
1.本设备用于DN32~DN140管件管端成型。
2.运行环境和外部条件:室内安装,-5°<运行环境<45°
3.工作原理:把工件放置在涨紧模具内,通过锥形模具的多次拉升来起到涨紧作用,达到模具内腔和涨紧工件外形一致。
4. 工件材质:金属管
5.管件成型后尺寸公差±0.2mm
6.适合加工工件:直通,三通,45度弯头,90度弯头等
7.上下料方式:人工上下料。
8.工件尺寸范围:长度50~2000mm,直径φ30~140mm,壁厚2.5mm
9.模具采用Cr12MoV或skd11模具钢淬火而成,淬火硬度为56度以上,表面光滑无毛刺,达到生产合格管件的目的。
10. 换模调试时间:5-10分钟
11.开机预热时间20秒
12.生产效率:2头/15-30秒
13.机组的最大功率:15KW
14.工件凸环高度范围:单边0-25mm
15.管件壁厚范围:0.5-2.5mm
16.设备尺寸:长2.35米*宽1.9米*高1.7米,工作高度:1米
设备重量:约3.8吨(包含液压油700升)
设备冷却系统:自带风冷/水冷(水冷需车间具备水循环满足24小时生产)
电源电压:380V,50HZ
17.乙方随机交付如下资料:电子或纸质操作说明书(说明设备安装操作保养故障排除等问题)
18.液压配件采用油研或者力士乐产品,液压系统设计压力25MPa.
19.控制柜PLC 采用海为H系列产品,伺服电机和驱动器采用深圳市正弦电气股份有限公司。
名称 | 规格型号 | 单位 | 数量 | 品牌 |
电机 | 11KW电机 | 台 | 1 | 西门子贝得 |
泵套 | PK-300 | 套 | 1 | 众瑞 |
油泵 | 80YCY | 台 | 1 | 邵阳 |
电磁溢流阀 | SBSG-06-2P-D24V | 个 | 1 | 宁波司塔 |
油箱 | 非标定制 | 台 | 1 | 自制 |
换向阀 | DSHG-04-3C2-24V | 个 | 4 | 万尔福 |
保压阀 | MPW-04 | 个 | 2 | 宁波司塔 |
压力表 | 25MPA | 个 | 2 | 帝恩 |
阀块 | 非标定制 | 个 | 1 | 自制 |
加油口 | QUQ2.5 | 个 | 1 | 万峰 |
液位计 | LS-5 | 个 | 1 | 万峰 |
过滤器 | JL-16 | 个 | 1 | 万峰 |
风冷却器 | 1490-380V | 台 | 1 | 成瑞 |
控制系统 |
PLC | H400T | 套 | 1 | 海为 |
触摸屏幕 | 10寸 | 台 | 1 | 海为 |
电器 | | 套 | 1 | 施耐德 |
| | | | |
