旋进旋涡

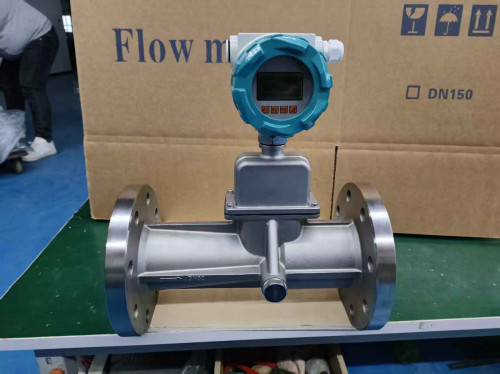

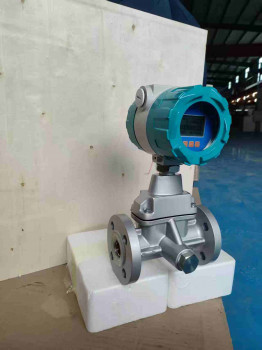

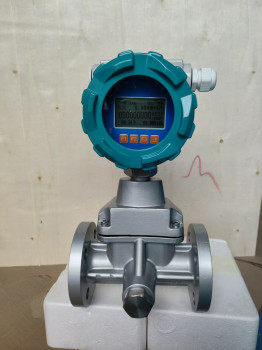

 旋进旋涡流量计是专为气体测量设计的高精度仪表，核心利用旋涡旋进效应，集流量、温度、压力检测于一体，广泛用于天然气、压缩空气、煤气等计量 。

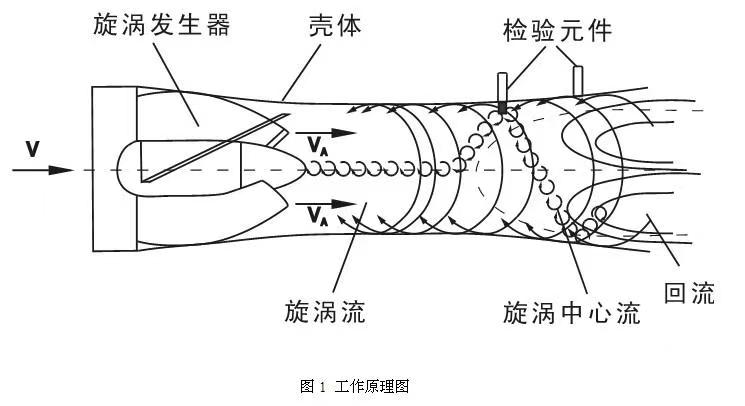

一、工作原理（图解）

1. 旋流产生

气体进入流量计，经螺旋导流叶片（旋涡发生器），被强制形成高速旋转的旋涡流 。

2. 旋涡旋进

旋涡进入文丘里收缩段后，涡核沿管道轴线做陀螺式螺旋进动（二次旋转） 。

3. 频率检测

压电传感器捕捉旋进频率（与流速成正比），信号经微处理换算为流量。

4. 温压补偿

内置温压传感器，自动补偿，输出标准体积流量。

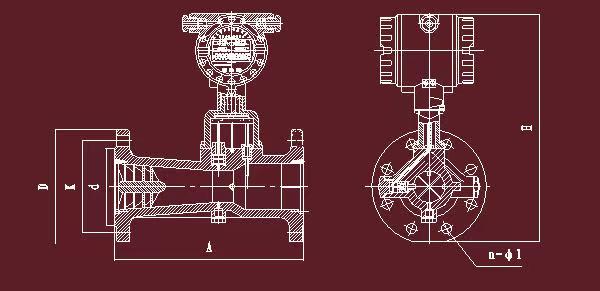

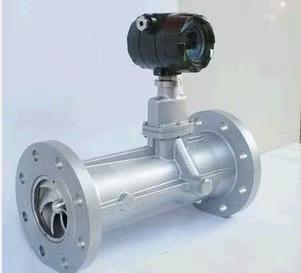

二、内部结构（核心部件）

- 旋涡发生器：螺旋叶片，强制流体旋流

- 测量腔体：文丘里管形，两头大、中间小

- 压电传感器：检测旋进频率

- 温压模块：温度（Pt100）、压力传感器

- 整流器（消旋器）：出口消除旋涡，稳定下游流态

- 智能表头：显示瞬时/累计流量、温度、压力

三、主要特点

✅ 气体专用：主要测天然气、空气、氮气等单相气体

✅ 无活动部件：寿命长、免维护、抗振好

✅ 精度高：±0.5%~±1.5%FS，量程比宽（10:1~30:1）

✅ 安装方便：直管段要求低（上游≥3D）

✅ 一体化：自带温压补偿，无需外接仪表

✅ 耐高压：公称压力可达1.6/2.5/4.0/6.3MPa

四、典型应用

- 城市燃气、天然气输送（贸易计量）

- 工业压缩空气、氮气、氧气

- 化工、冶金、电力气体计量

- 油田伴生气、煤层气

五、与孔板/涡街对比

- 孔板：压损大、直管段长、量程窄；旋进：压损小、量程宽、安装易

- 涡街：低流速易失效；旋进：低流速性能优异
