WQ型无堵塞潜水泵

点击图片查看原图

单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 天内发货
所在地: 全国
有效期至: 长期有效
最后更新: 2021-07-16 17:25
询价

公司基本资料信息
详细说明

产品概述
QW(WQ)型无堵塞潜水泵是在引进国外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动制等特点,在排送固体颗粒和长纤维垃圾方面,具有独特效果。

该系列潜水泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有良好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。

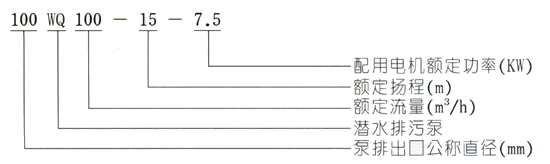

WQ型无堵塞潜水泵--型号意义
WQ型无堵塞潜水泵--产品特点
1.采用独特的单片或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
2.机械密封采用新型硬质耐腐的钛化钨材料,可使泵安全连续运行8000小时以上。
3.整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。
4.该密封油室内设置有高精度抗干扰漏水检测传感器,定子绕组内预埋了热敏元件,对水泵电机自动保护。
5.可根据用户需要配备全自动控制柜,对泵的漏水、漏电过载及超温等进行自动保护,提高了产品的安全性与可靠性
6.浮球开关可以根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。     7.QW(WQ)系列可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来更大方便,人可不必为此而进入污水坑。
8.能够在全扬程内使用,而保证电机不会过载。
9.有两种不同的安装方式,固定式自动耦合安装系统、移动式自由安装系统。
WQ型无堵塞潜水泵--结构图



1 配全自动安全保护控制柜的泵接线腔内设有漏水检测探头,出现漏水时,探头发出信号,控制系统对泵保护。

2 电机定子采用B级和F级绝缘,内装热保护传感器。

3 根据使用场合口径为2 00以上的泵,可根据用户需要采用外循环冷却系统,能保证水泵在水池的正常运转。

4 油室内装有漏水检测探头,当机械密封损坏后,水进入油室,探头发生信号由控制系统对泵实施保护。

5 双端面机械密封保证水泵可靠运行。

6 独特的叶轮,具有很大的流道,能够通过大的物料及纤维垃圾。

7 泵叶轮与泵体之间装有可更换的耐磨圈,以保证泵以理想效率运行

性能参数

型  号口 径
(mm)
流 量
(m3/h)
扬 程
(m)
功 率
(kw)
转 速
(r/min)
效 率
(%)
QW25-8-15-1.1258151.1282538.5
QW32-12-15-1.13212151.1282540
QW40-15-15-1.54015151.5284045.1
QW40-15-30-2.24015302.2284048
QW50-20-7-0.75502070.75139054
QW50-10-10-0.755010100.75139056
QW50-20-15-1.55020151.5284055
QW50-15-25-2.25015252.2284056
QW50-18-30-35018303288058
QW50-25-32-5.55025325.5290053
QW50-20-40-7.55020407.5290055
QW65-25-15-2.26525152.2284052
QW65-37-13-36537133288055
QW65-25-30-46525304289058
QW65-30-40-7.56530407.5290056
QW65-35-50-1165355011293060
QW65-35-60-1565356015293063
QW80-40-7-2.2804072.2142052
QW80-43-13-38043133288050
QW80-40-15-48040154289057
QW80-65-25-7.58065257.5290056
QW100-80-10-410080104144062
QW100-110-10-5.5100110105.5144066
QW100-100-15-7.5100100157.5144067
QW100-85-20-7.510085207.5144068
QW100-100-25-111001002511146065
QW100-100-30-151001003015146066
QW100-100-35-18.51001003518.5147065
QW125-130-15-111251301511146062
QW120-130-20-151251302015146063
QW150-145-9-7.515014597.5144063
QW150-180-15-151501801515146065
QW150-180-20-18.51501802018.5147075
QW150-180-25-221501802522147076
QW150-130-30-221501303022147075
QW150-180-30-301501803030147073
QW150-200-30-371502003037148070
QW200-300-7-1120030071197073
QW200-250-11-15200250111597074
QW200-400-10-222004001022147076
QW200-400-13-302004001330147073
QW200-250-15-18.52002501518.5147072
QW200-300-15-222003001522147073
QW200-250-22-302002502230147071
QW200-350-25-372003502537198075
QW200-400-30-552004003055148070
QW250-600-9-3025060093098074
QW250-600-12-372506001237148078
QW250-600-15-452506001545148075
QW250-600-20-552506002055148073
QW250-600-25-752506002575148073
QW300-800-12-45300800124598076
QW300-500-15-45300500154598070
QW300-800-15-55300800155598073
QW300-600-20-55300600205598075
QW300-800-20-75300800207598078
QW300-950-20-90300950209098080
QW300-1000-25-11030010002511098082
QW350-1100-10-553501100105598084.5
QW350-1500-15-903501500159098082.5
QW350-1200-18-903501200189098083.1
QW350-1100-28-13235011002813274083.2
QW350-1000-36-16035010003616074078.5
QW400-1500-10-754001500107598082.1
QW400-2000-15-13240020001513274085.5
QW400-1700-22-16040017002216074082.1
QW400-1500-26-16040015002616074083.5
QW400-1700-30-20040017003020074083.5
QW400-1800-32-25040018003225074082.1
QW500-2500-10-11050025001011074082
QW500-2600-15-16050026001516074083
QW500-2400-22-22050024002222074084
QW500-2600-24-25050026002425074082

适用范围

WQ型无堵塞潜水泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物,也可用于抽送清水及带腐蚀性介质。

型号ABCDH
25QW8-22-1.1110305195190410
32QW12-15-1.1110305195190410
40QW15-15-1.5120340215240600
40QW15-30-2.2120340215240600
50QW20-7-0.75125370225240550
50QW10-10-0.75125370225240550
50QW20-15-1.5120345215240600
50QW15-25-2.2120345215240600
50QW18-30-3.0125370225240630
50QW25-32-5.5155410255310730
50QW20-40-7.5155410255240730
65QW25-15-2.2125410260240610
65QW37-13-3.0125410260240630
65QW25-30-4.0125420270240680
65QW30-40-7.5155450290310730
65QW35-50-11165460290350920
65QW35-60-15165460290350920
80QW40-7-2.2165490325310700
80QW43-13-3.0165445295310740
80QW40-15-4.0165445295310800
80QW65-25-7.5165490325310770
100QW80-10-4.0175620420350800
100QW110-10-5.5185650420350800
100QW100-15-7.5185650420350800
100QW85-20-7.5185650420350800
100QW100-25-11210710450420960
100QW100-30-15225740485420950
100QW100-35-18.52257404854701000
125QW130-15-11225740470420960
125QW130-20-15225740470420960
150QW145-9-7.5225770480420850
150QW180-15-15225780480470960
150QW180-20-18.52257804804701020
150QW180-25-222257804804701020
150QW130-30-222508605204701180
150QW180-30-302508605205401230
150QW200-30-372508605205401300
200QW300-7-112759005605401130
200QW250-11-152759005605401130
200QW400-10-222759005605401200
200QW400-13-302759005605401250
200QW250-15-18.52759005605401200
200QW300-15-222759005605401200
200QW250-22-302759005605401250
200QW350-25-372759005605401350
200QW400-30-552909205805401400
250QW600-9-3032011006505401650
250QW600-12-3732011006505401650
250QW600-15-4532010806505401650
250QW600-20-5532010806505401650
250QW600-25-7532011006505401650
250QW800-12-4532010806505401650
300QW500-15-4540012008006002040
300QW800-15-5540012008006002040
300QW600-20-5540012008006002050
300QW800-20-7540012008006002100
300QW950-20-9040012008006002200
300QW1000-25-11040012008006002200
350QW1100-10-5545013509506001950
350QW1500-15-9045013509506002160
350QW1200-18-9045013509506002160
350QW1100-28-13245013509506002500
350QW1000-36-16045013509506002600
400QW1500-10-75510148011007002100
400QW2000-15-132510148011007002500
400QW1700-22-160510148011007002600
400QW1500-26-160510148011007002620
400QW1700-30-200510148011007002550
400QW1800-32-250510148011007002860
