一、项目背景

      近年来，建筑废物资源化一直是许多研究的重点，其途径可分为分拣利用和一般性回填、作为建筑物或道路的基础材料、还原成水泥和沥青等方式，且以建筑物或道路的基础材料为主。但是因其生产的产品性能无法与天然原材料的产品相比，因此其资源化利用受到限制。

      在建筑涂料领域，乳胶漆是以合成树脂乳液为基料加入颜料、填料及各种助剂配制而成的一类水性涂料，其可以分为浆料和浆液两部分。填料作为浆料的主要成分，主要起到骨架结构和改善涂料性能的作用，大多采用重质与轻质碳酸钙、滑石粉、硅灰石粉、云母粉和石英粉等矿物。
      钢渣和建筑废物，分别可以破碎到平均粒径5微米和2微米，表现出极好的有机物催化氧化特性，可作为水性涂料填料。

二、废弃红砖微粉填料制备水性涂料

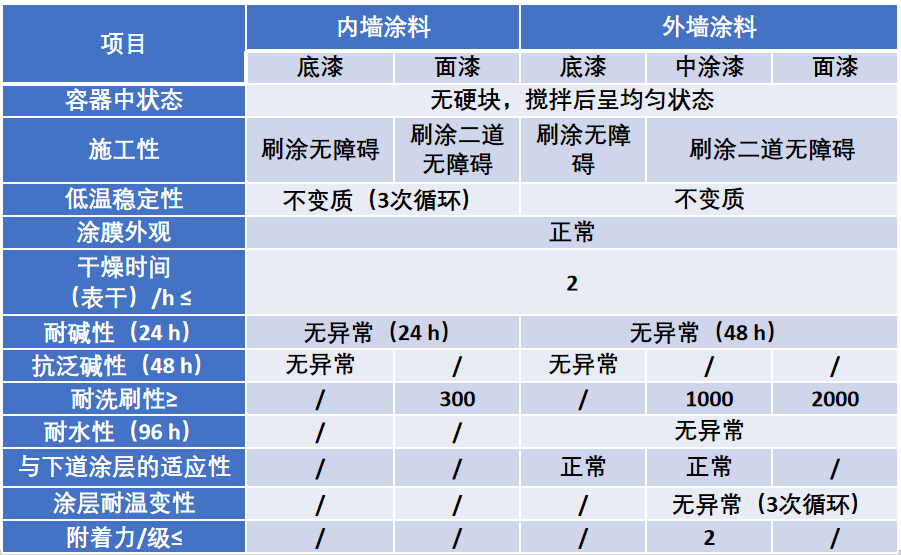

      建筑废物浆料粒径0.01~20μm；外墙涂料为主，内墙涂料为辅。

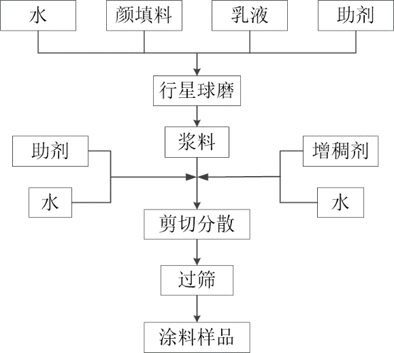

涂料组成：填料（建筑废物粉末）、乳液、助剂和水四部分组成

其中成膜助剂，包括醇酯十二和丙二醇

良好的耐水性

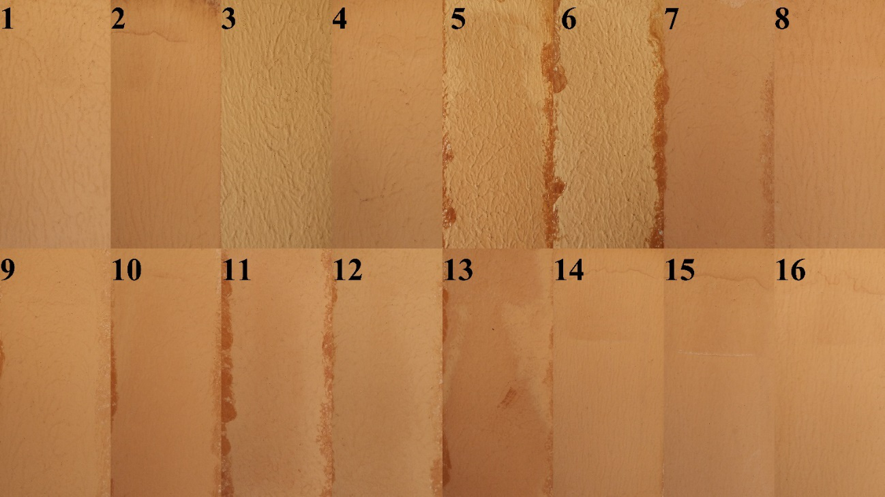

涂层表面未出现水迹流挂现象，且浸水前后未观察到变色、起泡或脱落等现象的发生，具有良好的耐水性能

高耐洗刷

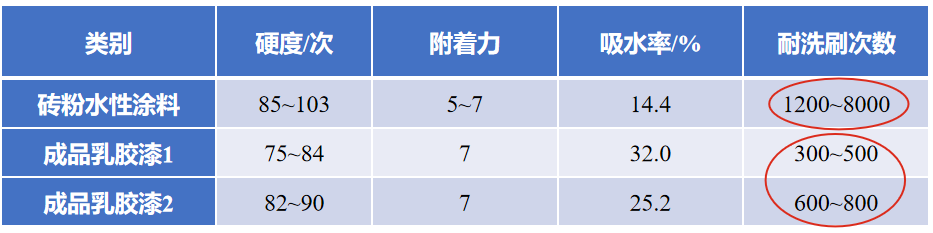

砖粉水性涂料的附着力为5~7，略低于成品乳胶漆的7

硬度和吸水率分别为85~103次和14.4%，优于成品乳胶漆的75~90次和25.2~32.0%
